Abstract
本文介紹UVM框架，並以crc7為例進行UVM的驗證，最後指出常見的UVM驗證開發有哪些坑，以及怎麽避免。
Introduction
本例使用環境：ModelSim 10.2c，UVM-1.1d，Quartus II 13.1（64 bit），器件庫MAX V
1. UVM介紹
對UVM結構熟悉的讀者可跳過本節。
叫UVM“框架”可能並不確切（只是便於理解，可類比軟件界的“框架”）。UVM全稱為通用驗證方法論。在硬件開發過程中，驗證是十分重要的環節。可以說，左手開發，右手驗證。在歷史上，為了實現通用化的驗證，前人摸爬滾打，創造出了UVM這一套框架。UVM前身是OVM，兩者都是Accellera提出，UVM在OVM的基礎上有所改進。
本文旨在用一種簡單的方式介紹UVM的結構。期望讀者能夠讀完本文後，成功搭建一個完整的UVM驗證系統。
Part 1：UVM的功能

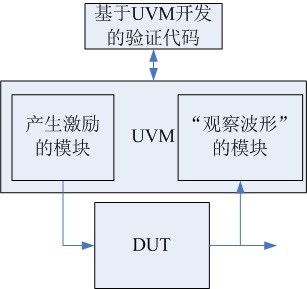

請看下圖，一個典型的testbench驗證過程如圖所示。即，我們寫testbench，將激勵信號傳入DUT（待驗證模塊），然後觀察輸出波形，或者查看輸出結果，是否和預期的一致。通過這樣的過程，我們判斷我們編寫的Verilog是否正確。
請看下圖，UVM如同一個管家，將“輸入激勵”和“觀察波形”的動作管理了起來。基於UVM進行開發，UVM提供了很多機制，也能夠快速的產生我們想要輸入的激勵。
問題是，我們完全可以使用testbench解決問題，為什麽還要使用UVM呢？
UVM是一個通用驗證平臺，基於它，我們可以產生復雜、大量、可定制化的隨機激勵，並可以提高大型驗證工程的協作性和擴展性。舉個例子，UVM框架就像軟件開發的分層結構，定義好了統一的接口，那麽，各個層次就可以交給各個團隊來開發。驗證項目也是如此，產生激勵的工程如果有改動，並不會影響“觀察波形”（實質是觀察結果）的團隊。實際上，UVM分的更細，它將各個流程都拆分開來，包括transaction、driver、sequence、sequencer、monitor、agent、test、env、top等部分。此外，UVM提供了優秀的factory機制、objection機制、reg機制，為我們簡化開發過程。比如，reg機制就封裝了我們在硬件開發中讀寫寄存器的一些操作。我們調用UVM的函數，就能夠迅速的開發讀寫reg的過程。
Part 2：UVM的結構
如前所述，UVM包括transaction、interface、driver、sequence、sequencer、monitor、reference model、agent、test、env、top等部分，其相互關系極其復雜。不如說，UVM犧牲簡潔性換來“通用”性。

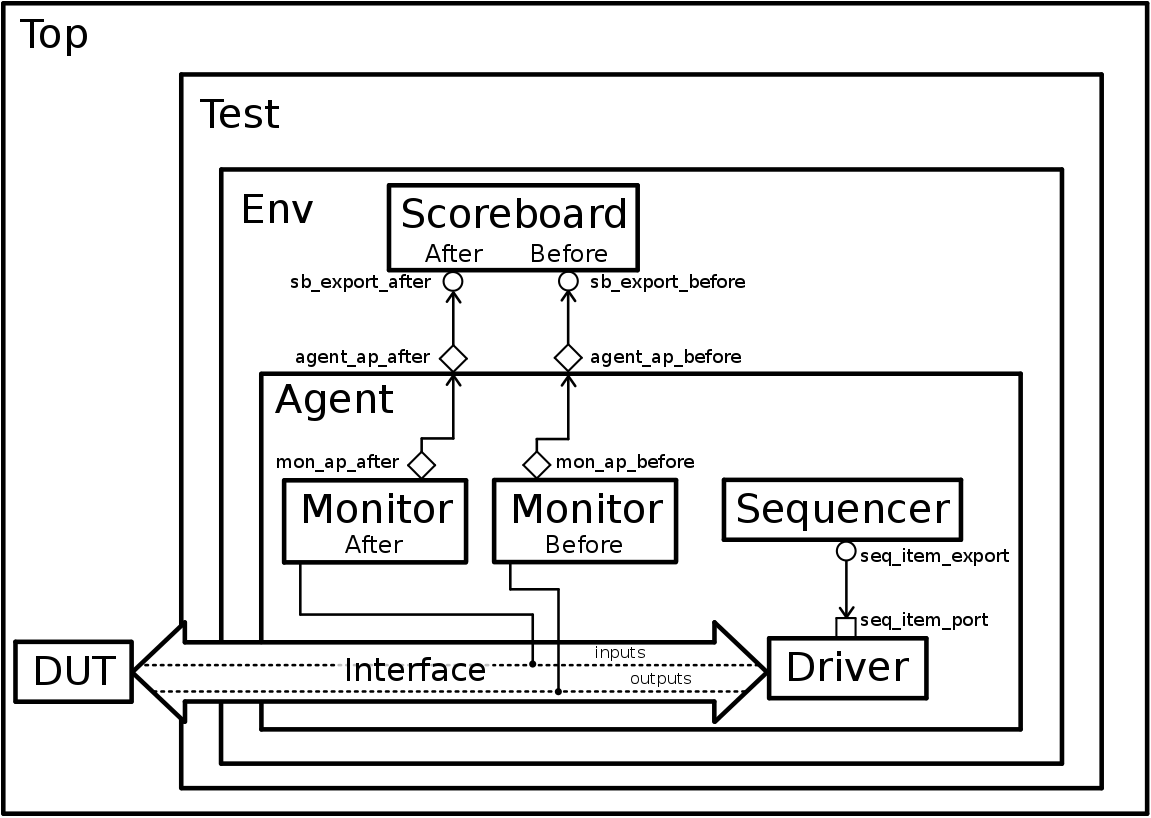

借用Pedro Araujo的結構圖。
1） 正如這個圖片所展示的，UVM是除了DUT（待驗證模塊）的其他所有部分。其中，sequencer產生sequence（圖上沒畫），sequence產生transaction。
transaction，類似於軟件中的一個package。在硬件中，以一個transaction為單位進行傳輸，一個完整的transaction傳輸結束，才拉高或拉低電平。
2）通過UVM的專門的類型——port把數據給driver。driver通過interface把產生的激勵（也就是transaction）輸入DUT。同時，DUT的輸出也是和interface相連接的。一個monitor（monitor after）監測driver吐給DUT的輸入，一個monitor（monitor before）監測DUT吐出來的輸出。
3） 這裏，看到一個agent把整個monitor、sequencer、driver都裝起來了。這個agent實現的功能是轉換。因為整個UVM都是systemverilog的，並且理論上是仿真的，都不是“硬件”。DUT在這裏是真正的“硬件”。兩者之間不能直接通信，只能通過一個agent，來對協議進行轉換。不過，我們可以不用管agent怎麽實現的。在開發的時候，只要把相關的模塊連接好就行了。
4）這個圖還少了一個reference model。因為reference model的工作在這個例子中，實際是在monitor after裏面實現的。- -不過沒關系。reference model完成的工作是，把DUT做的事完全的再做一遍。reference model接入monitor采到的輸入激勵，按照DUT的邏輯，產生一個結果。
5）同樣通過port，把reference model產生的結果同monitor before采到的數據都丟到scoreboard上。在scoreboard上，我們會對兩個結果進行比較。如果兩個結果一致，則為正確。如果不一致，則為錯誤。
UVM本身用700頁來寫也完全可以。因為UVM極其復雜。本文不在此贅述。
2. 以crc7為例進行UVM的驗證
Part 1：搭建環境。
本文使用的Quartus II 13.1（64 bit），器件庫MAX V。寫了一個Verilog的簡單的crc7。
仿真環境是ModelSim 10.2c。雖說自帶UVM庫。但是，沒找到Modelsim自帶的uvm_dpi.dll，於是，還重新編譯了一番。

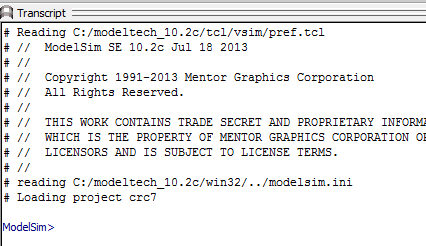

本文在win 10下。下載uvm-1.1d（現在最新版本有1.2d了），放好。安裝好ModelSim 10.2c後，在命令提示符>後，輸入
編輯環境變量
| 1 2 | set UVM_HOME c:/tool/uvm-1.1d set MODEL_TECH c:/modeltech_10.2c/win32 |
編譯UVM_DPI動態鏈接庫。編好一次就不用再編了。
| 1 | c:/modeltech_10.2c/gcc-4.2.1-mingw32vc9/bin/g++.exe -g -DQUESTA -W -shared -Bsymbolic -I $MODEL_TECH/../include $UVM_HOME/src/dpi/uvm_dpi.cc -o $UVM_HOME/lib/uvm_dpi.dll $MODEL_TECH/mtipli.dll -lregex |
Part 2：編寫待驗證模塊。
module crc7(clk,
rst,
data,
crc);
input wire clk;
input wire rst;
input wire data;
output reg[6:0] crc;
reg g0;
assign g0 = data ^ crc[6];
always @(posedge rst or negedge clk)
if (rst)
begin
crc <= 7'b0000000;
end
else
begin
crc[6] <= crc[5];
crc[5] <= crc[4];
crc[4] <= crc[3];
crc[3] <= crc[2] ^ g0;
crc[2] <= crc[1];
crc[1] <= crc[0];
crc[0] <= g0;
end
endmodule在Quartus中編譯通過。
Part 3：編寫驗證代碼。
在Modelsim中新建一個項目，新建如圖所示多個.sv文件。
crc7_tb_top.sv如下所示
`include "uvm_pkg.sv"
`include "crc7_pkg.sv"
`include "crc7.v"
`include "crc7_if.sv"
module crc7_tb_top;
import uvm_pkg::*;
import crc7_pkg::*;
//interface declaration
crc7_if vif();
//connect the interface to the DUT
crc7 dut(vif.sig_clk,
vif.sig_rst,
vif.sig_data,
vif.sig_crc);
initial begin
uvm_resource_db#(virtual crc7_if)::set
(.scope("ifs"), .name("crc7_if"), .val(vif));
run_test("crc7_test");
end
initial begin
vif.sig_clk <= 1'b1;
end
always
#5 vif.sig_clk =~ vif.sig_clk;
endmodulecrc7_monitor.sv如下所示
class crc7_monitor_before extends uvm_monitor;
`uvm_component_utils(crc7_monitor_before)
uvm_analysis_port#(crc7_transaction) mon_ap_before;
virtual crc7_if vif;
function new(string name, uvm_component parent);
super.new(name, parent);
endfunction: new
function void build_phase(uvm_phase phase);
super.build_phase(phase);
void'(uvm_resource_db#(virtual crc7_if)::read_by_name(.scope("ifs"), .name("crc7_if"), .val(vif)));
mon_ap_before = new(.name("mon_ap_before"), .parent(this));
endfunction: build_phase
task run_phase(uvm_phase phase);
crc7_transaction c7_tx;
c7_tx = crc7_transaction::type_id::create(.name("c7_tx"), .contxt(get_full_name()));
forever begin
@(negedge vif.sig_clk)
begin
c7_tx.crc = vif.sig_crc;
`uvm_info("monitor_before",$sformatf("c7_tx.crc is '%b'", c7_tx.crc), UVM_LOW);
mon_ap_before.write(c7_tx);
end
end
endtask: run_phase
endclass: crc7_monitor_before
class crc7_monitor_after extends uvm_monitor;
`uvm_component_utils(crc7_monitor_after)
uvm_analysis_port#(crc7_transaction) mon_ap_after;
virtual crc7_if vif;
crc7_transaction c7_tx;
//For coverage
crc7_transaction c7_tx_cg;
//Define coverpoints
covergroup crc7_cg;
endgroup: crc7_cg
function new(string name, uvm_component parent);
super.new(name, parent);
crc7_cg = new;
endfunction: new
function void build_phase(uvm_phase phase);
super.build_phase(phase);
void'(uvm_resource_db#(virtual crc7_if)::read_by_name(.scope("ifs"), .name("crc7_if"), .val(vif)));
mon_ap_after = new(.name("mon_ap_after"), .parent(this));
endfunction: build_phase
task run_phase(uvm_phase phase);
integer count = 42, rst = 0;
c7_tx = crc7_transaction::type_id::create(.name("c7_tx"), .contxt(get_full_name()));
forever begin
@(negedge vif.sig_clk)
begin
rst = 0;
count = count - 1;
if(count == 0)
begin
rst = 1;
count = 42;
predictor();
`uvm_info("monitor_after",$sformatf("c7_tx.crc is '%b'", c7_tx.crc), UVM_LOW);
c7_tx_cg = c7_tx;
crc7_cg.sample();
mon_ap_after.write(c7_tx);
end
end
end
endtask: run_phase
virtual function void predictor();
c7_tx.crc = 7'b0101010;
endfunction: predictor
endclass: crc7_monitor_after
crc7_sequencer.sv如下所示
class crc7_transaction extends uvm_sequence_item;
bit[6:0] crc;
function new(string name = "");
super.new(name);
endfunction: new
`uvm_object_utils_begin(crc7_transaction)
`uvm_field_int(crc, UVM_ALL_ON)
`uvm_object_utils_end
endclass: crc7_transaction
class crc7_sequence extends uvm_sequence#(crc7_transaction);
`uvm_object_utils(crc7_sequence)
function new(string name = "");
super.new(name);
endfunction: new
task body();
crc7_transaction c7_tx;
repeat (1) begin
c7_tx = crc7_transaction::type_id::create(.name("c7_tx"), .contxt(get_full_name()));
start_item(c7_tx);
assert(c7_tx.randomize());
finish_item(c7_tx);
//c7_tx.end_event.wait_on();
end
endtask: body
endclass: crc7_sequence
typedef uvm_sequencer#(crc7_transaction) crc7_sequencer;
crc7_driver.sv如下所示
class crc7_driver extends uvm_driver#(crc7_transaction);
`uvm_component_utils(crc7_driver)
virtual crc7_if vif;
function new(string name, uvm_component parent);
super.new(name, parent);
endfunction: new
function void build_phase(uvm_phase phase);
super.build_phase(phase);
void'(uvm_resource_db#(virtual crc7_if)::read_by_name(.scope("ifs"), .name("crc7_if"), .val(vif)));
endfunction: build_phase
task run_phase(uvm_phase phase);
drive();
endtask: run_phase
virtual task drive();
crc7_transaction c7_tx;
integer counter = 40;
bit[39:0] data;
data = http://blog.csdn.net/times_poem/article/details/40'b0101000100000000000000000000000000000000;
vif.sig_data = 1'b0;
vif.sig_rst = 1'b0;
forever begin
//seq_item_port.get_next_item(c7_tx);
@(negedge vif.sig_clk)
begin
vif.sig_rst = 1'b0;
vif.sig_data = data[counter - 1];
counter = counter - 1;
if(counter == 0) begin
#28 counter = 40;
vif.sig_rst = 1'b1;
end
end
//seq_item_port.item_done();
end
endtask: drive
endclass: crc7_driver
（其余代碼請在文章末尾下載。 ）
其中，crc7_tb_top.sv第31行：
#5 vif.sig_clk =~ vif.sig_clk;
表示每5個時鐘單位反向一次。即時鐘周期為10ns。
crc7_monitor.sv中第1行和第34行，分別新建一個名為crc7_monitor_before和crc7_monitor_after的類。第26行，
c7_tx.crc = vif.sig_crc;
crc7_monitor_before類采集DUT輸出的信號。本測試用例中只有一個輸出信號，即計算出的crc。vif是interface類的實例。前文中說過，monitor是從interface上采集的。
第27行，
`uvm_info("monitor_before",$sformatf("c7_tx.crc is '%b'", c7_tx.crc), UVM_LOW);
使用UVM提供的宏打印格式化的數據。UVM提供的宏可類比軟件中的庫函數。就是無需聲明，只管調用。
第28行，
mon_ap_before.write(c7_tx);
將采集到的數據寫入ap中。ap是什麽？ap是UVM中的port類型之一，叫analysis_port。簡單說就像硬件的一個接口，協議UVM已經搞好了。我們只管讀寫就好了。
從第66行到第84行，都是本來應該在reference model裏面實現的。就是說，從結構上來說，monitor采集到了driver發到interface上的信號，會丟給reference model來計算出一個結果（這是比較標準的結構）。本例中，由於reference model要做的事情太簡單，就直接放在monitor裏面做了。當monitor_after采集到了輸入激勵後，就在自己內部算了一把，然後把結果寫出去。這就是66-84行所起的作用。由於crc7的運算結果可以查表。本例就直接查了表。也就是說，UVM完全可以實現輸入激勵的隨機化。但是本例沒用。本例使用了一對輸入/輸出數據。並且在第88行，直接把輸出數據返回了。這對輸入/輸出數據為：40'b0101000100000000000000000000000000000000;7'b0101010;
同樣，在第81行，
mon_ap_after.write(c7_tx);
把正確的結果寫入ap。註意，ap是成對的。有寫就有讀。
crc7_sequencer.sv中，第26-28行，
26 start_item(c7_tx); 27 assert(c7_tx.randomize()); 28 finish_item(c7_tx)
是規定動作。有開始就有結束。隨機化也是必須寫的，缺一不可。
crc7_driver.sv中第33行至42行，
33 @(negedge vif.sig_clk) 34 begin 35 vif.sig_rst = 1'b0; 36 vif.sig_data = http://blog.csdn.net/times_poem/article/details/data[counter - 1]; 37 counter = counter - 1; 38 if(counter == 0) begin 39 #28 counter = 40; 40 vif.sig_rst = 1'b1; 41 end 42 end
完成的工作是，每一個時鐘節拍打出data的1位。data見第24行。本來應該由sequence產生隨機激勵的，由於本例使用的是查表驗證，因此，並沒有使用UVM的隨機功能。因此，要隨機的數據沒有在sequence裏面寫進去，要打入的數據在driver模塊中寫入了vif。這樣完成了設定數據的輸入。
Part 4：編譯仿真。
編譯crc7_tb_top.sv，
vlog +incdir+C:/modeltech_10.2c/verilog_src/uvm-1.1d/src -L mtiAvm -L mtiOvm -L mtiUvm -L mtiUPF crc7_tb_top.sv
crc7_tb_top是整個工程的入口。
仿真crc7_tb_top，
vsim -ldflags "-lregex" -t 1ns -c -sv_lib c:/modeltech_10.2c/uvm-1.1d/win32/uvm_dpi work.crc7_tb_top
vsim的-ldflags參數是將後面的字符串“-lregex”作為參數傳入到mingw裏面。mingw會原封不動的傳入給其調用的g++。至於為什麽要這麽做？因為按照命令，
vsim -c -sv_lib $UVM_HOME/lib/uvm_dpi work.hello_world_example
編譯的時候報錯了，提示找不到uvm_dpi。明明編譯了放在對的地方，可是就是找不到。於是，將路徑寫死在命令裏。成功仿真。
添加波形，得到波形如圖（截取部分）：

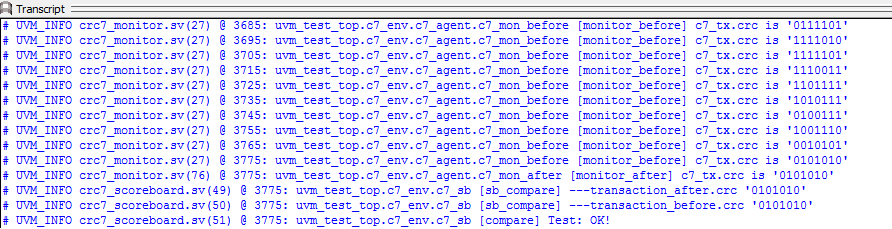

查看打印結果。仿真結果和正確值相比，如圖所示：
其中，每一個時鐘周期打印的是，當前時刻移位後的crc7值。在40個bit結束後，移位結果為0101010，正確結果也是0101010，因此，compare OK。
3. UVM驗證開發常見有哪些坑？怎樣避免。
Q1：為什麽狀態機走入了未預料的分支？
在時鐘邊沿采集與時鐘同樣跳變的信號時，這一瞬間采集到的信號可能是高，也可能是低。此時，若做邏輯判斷，可能出現無法預料的情況。
解決的方法是，加入其它邏輯判斷條件，確保程序邏輯正確。
Q2：為什麽reference model和DUT的結果計算時序不一致？
一般來說，一組數據經過DUT的處理，會有一定的時延。而reference model沒有時延。我們希望在同一時刻，對reference model和DUT計算的結果在scoreboard中比較，則須考慮兩者運行的時間差。
有兩種方法解決：一是手動添加時延，比較簡單，但是有可能出錯；二是使用UVM的FIFO機制，把先到達的reference model輸出的數據放入到一個隊列中。確保仿真時間結束後，用來比較的兩個結果都是基於同樣的激勵輸入。
本文用例完整代碼下載：uvm-crc-test.zip
