作者：[email protected] 博客：fireaxe.blog.chinaunix.net
l Vlan原理
? Vlan介紹
? 匯聚鏈接
? 802.1Q協議
? QinQ
l 交換機實現
? 交換機要做什麽
? Ingress vlan處理
? Egress vlan處理
Vlan介紹－－概念
n VLAN（Virtual Local Area Network）的中文名為“虛擬局域網”，遵循IEEE802.1Q協議。
n VLAN是一種將局域網設備從邏輯上劃分成一個個網段，從而實現虛擬工作組的數據交換技術。
n Vlan的優點
廣播風暴防範
網絡安全
成本降低：

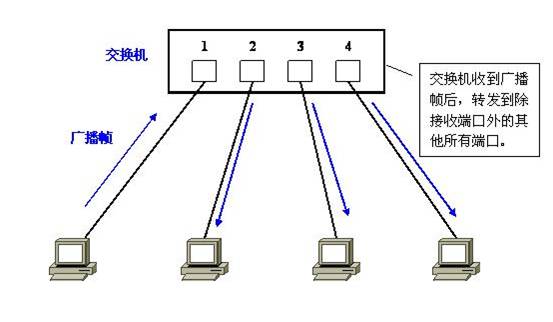

普通的交換機如下圖所示：
所有的端口都在同一個廣播域，任何一個端口發送的廣播報文都會被發送到所有端口。這樣顯然不利於網絡的隔離，還有可能會出現網絡風暴（如arp等報文）。為了避免這些問題，通常的辦法是把不同的組放到不同的交換機上，如每個辦公室屬於一個交換機。交換機之間通過路由器連接。這樣可以在一定程度上避免廣播風暴。但假如我們使用20口的交換機，而每個房間只有四、五個用戶，顯然每個房間使用一個交換機有些浪費了。如果能在同一個交換機上實現端口的分組，那就太好了。

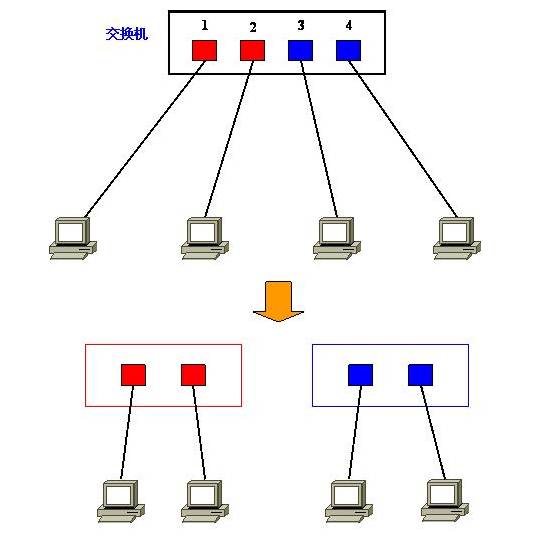

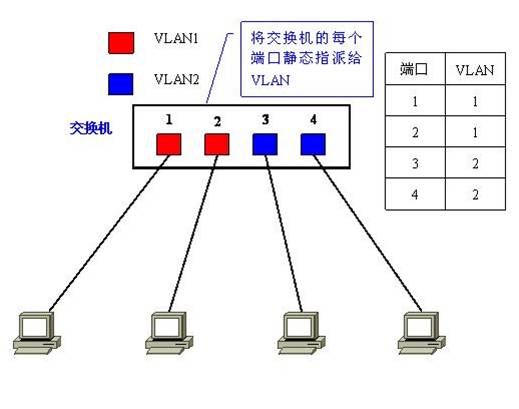

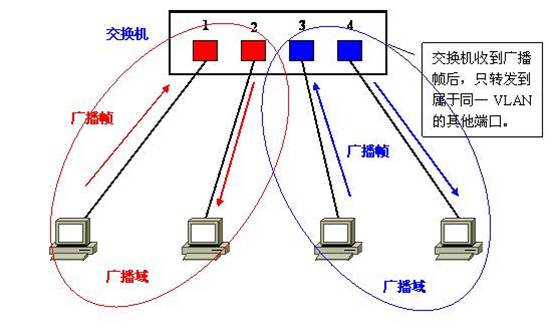

如下圖所示，我們把交換機劃分為兩個區域。
這樣做的效果與使用兩個小一些的交換機是一樣的，但組網形式就靈活多了。假如某天需要調整端口的分配，不需要重新購買新的設備，只需要在交換機上配一下。
上面所說的就是vlan 的概念，每個vlan代表一個組。
再考慮另一個問題，交換機互聯。

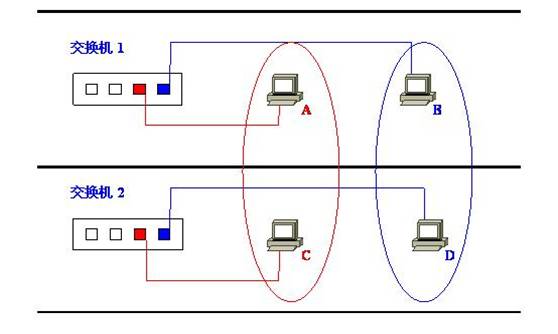

如果我們30臺電腦，這就需要兩個20口的交換機級聯起來。假如此時需要vlan，而每個vlan的電腦都分布在兩個交換機上，該如何組網？

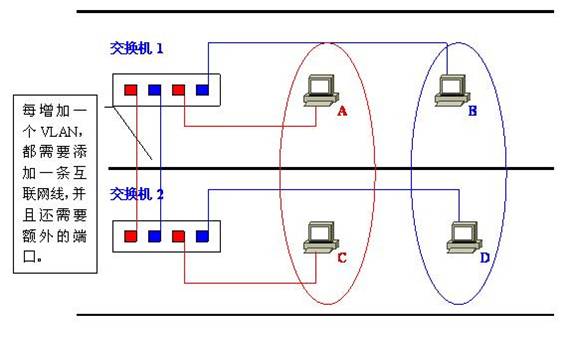

可以想見，我們需要通過下面的形式組網。這樣如果A需要發送報文到C，則可以通過互聯的藍色端口把報文從交換機1轉發到交換機2。這顯然有個問題存在，每個vlan都需要一個單獨的端口用戶交換機級聯，顯然有些浪費。如果能通過一個口把所有數據都通過一個口發送就好了。

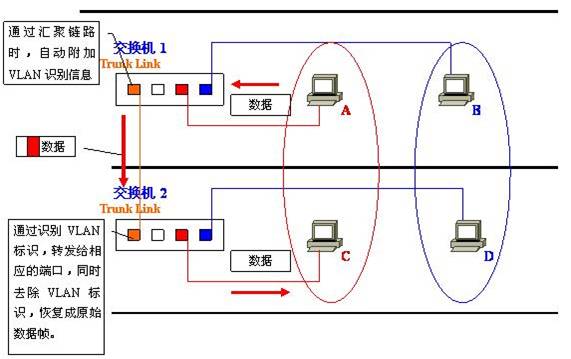

如下圖所示，這可行嗎？只有一個障礙，交換機如何知道其他交換機轉發來的報文是屬於哪個vlan的？
辦法很簡單，在報文中增加一個字段用戶區分，在vlan中稱為tag。這就是vlan協議的由來。而由此也產生了兩種端口：trunk與access。access口用於連接pc機，這個口顯然只能屬於一個vlan，而且入口與出口都不需要附加tag。trunk口用戶交換機互聯，這個口可能會屬於多個vlan，而且報文進出都需要帶tag。

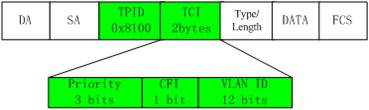

vlan的實現是802.1Q協議，它完成下面的幾項工作：
1. 通過在報文中添加字段，支持多個交換機之間的組網
2. 該字段需要有獨特的標識
3. 該字段中應該有vlan ID
QinQ技術：
n QinQ技術（也成stacked vlan 或 double lan）。 標準出自IEEE802.1ad。其實現將用戶私網Vlan Tag封裝在公網Vlan Tag中，是報文帶著兩層Vlan Tag穿越運營商的骨幹網絡（公網）
n 優點： 緩解日益緊缺的公網VLAN ID資源問題，用戶可以規劃自己的私網VLAN ID，不會導致和公網VLAN ID沖突

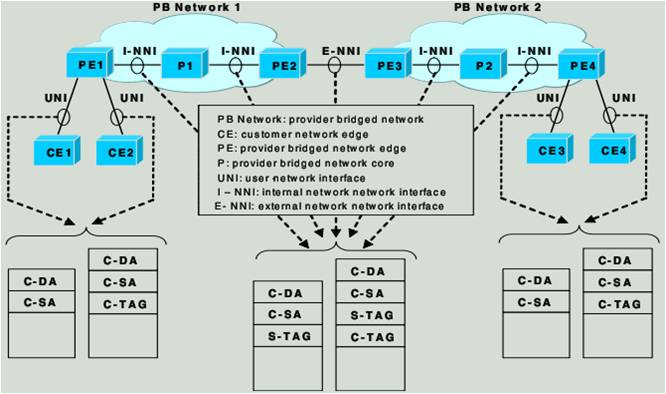

其組網形式如下圖所示：
根據上述內容，顯然所有功能都需要依靠vlan的tag來實現，而tag不是生來就有的。要實現tag的添加，交換機（switch）顯然有些工作是必須要做的：
n 為進入switch的untagged報文增加tag
n 為進入switch的為Ctag的報文增加Stag
n 刪除從switch出去的Stag報文的Stag
n 刪除從switch出去的Double tag報文的Stag
n 保證帶某個Vlan ID的報文只在屬於該vlan的ports中發送

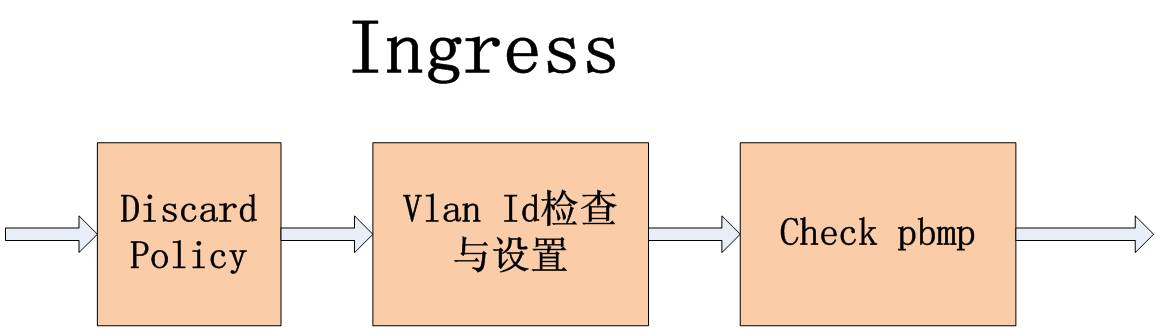

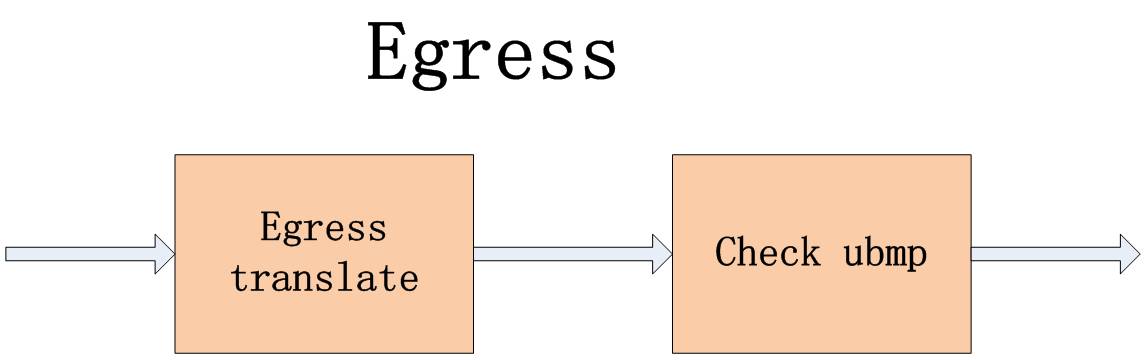

根據這些功能的要求，可以畫出入口與出口的功能能框圖：
根據原始的vlan需求，顯然tag是通過端口號添加的，但隨著發展，vlan tag的添加也豐富了起來。到目前為止，常見的tag添加方法有根據mac添加、根據protocol添加、根據port添加三種。同時增加的還有vlan翻譯功能，也就是說可以對用戶所帶的tag進行改變。

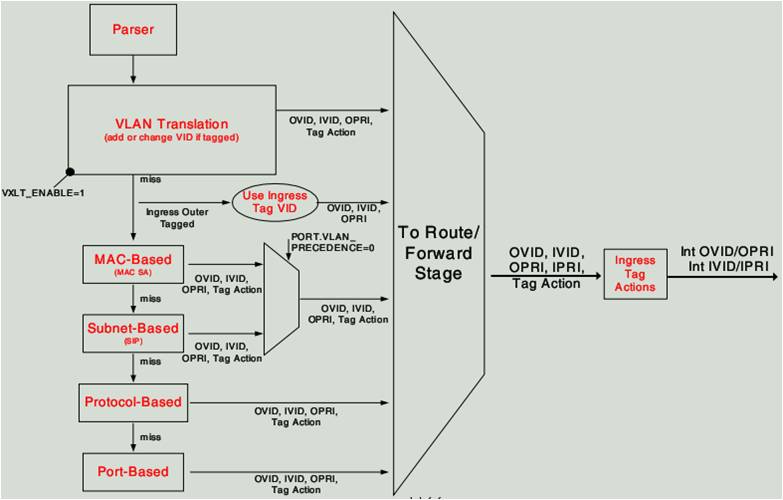

報文進入switch時，首先會判斷是否帶有tag，如果有則直接進入下面的L2轉發流程。如果沒有tag，會查找mac vlan翻譯表，根據報文的源mac地址查找是否在mac vlan表中有記錄，如果有則進入L2轉發流程，否則繼續檢測protocol。在proctocol vlan中查找後，如果還是沒有，則會根據端口號打上一個tag，然後進入L2轉發流程。
綜上，進入L2轉發的報文是一定帶tag的。
