JAVA代碼覆蓋率工具JaCoCo-原理篇

1.1 覆蓋率定義

作為一個測試人員，保證產品的軟件質量是其工作首要目標，為了這個目標，測試人員常常會通過很多手段或工具來加以保證，覆蓋率就是其中一環比較重要的環節。

我們通常會將測試覆蓋率分為兩個部分，即“需求覆蓋率”和“代碼覆蓋率”。

需求覆蓋：指的是測試人員對需求的了解程度，根據需求的可測試性來拆分成各個子需求點，來編寫相應的測試用例，最終建立一個需求和用例的映射關系，以用例的測試結果來驗證需求的實現，可以理解為黑盒覆蓋。

代碼覆蓋：為了更加全面的覆蓋，我們可能還需要理解被測程序的邏輯，需要考慮到每個函數的輸入與輸出，邏輯分支代碼的執行情況，這個時候我們的測試執行情況就以代碼覆蓋率來衡量，可以理解為白盒覆蓋。

以上兩者完全可以相輔相成，用代碼覆蓋結果反向的檢查需求覆蓋(用例)的測試是否充分完整。

如果做覆蓋率測試？我們可以借助一些網上流行的各種覆蓋率工具，本章主要介紹JaCoCo這個工具。

1.2 JAVA覆蓋率工具介紹

市場上java主要代碼覆蓋率工具：EMMA、JaCoCo

總結一下個人對JaCoCo優勢的理解：

（1）JaCoCo支持分支覆蓋、引入了Agent模式。

（2）EMMA官網已經不維護了，JaCoCo是其團隊開發的，可以理解為一個升級版。

（3）JaCoCo社區比較活躍，官網也在不斷的維護更新。

我們前期使用的EMMA，也做了全量、差異覆蓋率，和精準耦合也結合在了一起，但後來考慮到JaCoCo的優勢，也就全部切換了過來。

1.2.1 JaCoCo簡述

JaCoCo是一個開源的覆蓋率工具(官網地址： http://www.eclemma.org/JaCoCo/ )，它針對的開發語言是java，其使用方法很靈活，可以嵌入到Ant、Maven中；可以作為Eclipse插件，可以使用其JavaAgent技術監控Java程序等等。

很多第三方的工具提供了對JaCoCo的集成，如sonar、Jenkins等。

JaCoCo包含了多種尺度的覆蓋率計數器,包含指令級覆蓋(Instructions,C0coverage)，分支（Branches,C1coverage）、圈復雜度(CyclomaticComplexity)、行覆蓋(Lines)、方法覆蓋(non-abstract methods)、類覆蓋(classes)，後面會一一介紹。

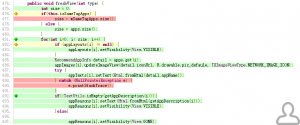

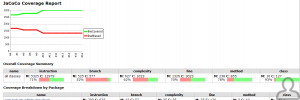

我們先看看其覆蓋率結果展現如下圖1-1所示，方便讀者先有一個大概的了解。

圖1-1 覆蓋率報告結果部分截圖

標示綠色的為行覆蓋充分，標紅色的為未覆蓋的行，黃色菱形的為分支部分覆蓋，綠色菱形為分支完全覆蓋。

通過這個報告的結果就可以知道代碼真實的執行情況，便於我們分析評估結果。

1.2.2 JaCoCo基本概念

行覆蓋率：度量被測程序的每行代碼是否被執行，判斷標準行中是否至少有一個指令被執行。

類覆蓋率：度量計算class類文件是否被執行。

分支覆蓋率：度量if和switch語句的分支覆蓋情況，計算一個方法裏面的總分支數，確定執行和不執行的分支數量。

方法覆蓋率：度量被測程序的方法執行情況，是否執行取決於方法中是否有至少一個指令被執行。

指令覆蓋：計數單元是單個java二進制代碼指令，指令覆蓋率提供了代碼是否被執行的信息，度量完全獨立源碼格式。

圈復雜度：在（線性）組合中，計算在一個方法裏面所有可能路徑的最小數目，缺失的復雜度同樣表示測試案例沒有完全覆蓋到這個模塊。

1.2.3 JaCoCo 原理

1.註入方式介紹

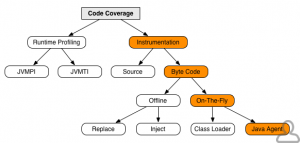

這個圖包含了幾種不同的收集覆蓋率信息的方法，每種方法的實現方法都不一樣，帶顏色的部分是JaCoCo比較有特色的地方。

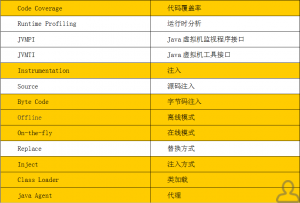

上面各個名次含義（帶顏色的為JaCoCo支持）：

上表JaCoCo支持的部分，再詳細的解釋下：

（1）JaCoCo在Byte Code時使用的ASM技術修改字節碼方法，可以修改Jar文件、class文件字節碼文件。

（2）JaCoCo同時支持on-the-fly和offline的兩種插樁模式。

On-the-fly插樁：

JVM中通過-javaagent參數指定特定的jar文件啟動Instrumentation的代理程序，代理程序在通過Class Loader裝載一個class前判斷是否轉換修改class文件，將統計代碼插入class，測試覆蓋率分析可以在JVM執行測試代碼的過程中完成。

Offline模式：

在測試前先對文件進行插樁，然後生成插過樁的class或jar包，測試插過樁的class和jar包後，會生成動態覆蓋信息到文件，最後統一對覆蓋信息進行處理，並生成報告。

On-the-fly和offline比較：

On-the-fly模式更方便簡單進行代碼覆蓋分析，無需提前進行字節碼插樁，無需考慮classpath 的設置。

存在如下情況不適合on-the-fly，需要采用offline提前對字節碼插樁：

（1）運行環境不支持java agent。

（2）部署環境不允許設置JVM參數。

（3）字節碼需要被轉換成其他的虛擬機如Android Dalvik VM。

（4）動態修改字節碼過程中和其他agent沖突。

（5）無法自定義用戶加載類。

2.JaCoCo執行最小的java版本

最小需要Java1.5

3.字節碼處理方式

JaCoCo通過註入來修改和生成java字節碼，使用的是ASM庫。

4.java方法控制流分析

JaCoCo是如何在字節碼註入的？

我們帶著疑問來看下面的內容：

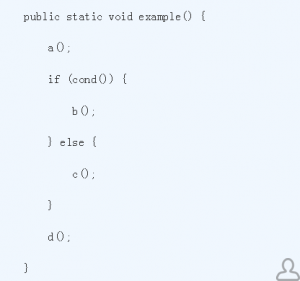

先舉個實例，有個java方法：

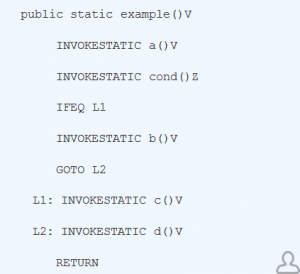

編譯後轉換成字節碼後，內容如下：

我們知道JaCoCo是字節碼註入方式，它是通過一個Probe探針的方式來註入的，具體如下：

探針是字節指令集插入到java方法中，程序執行後可以被記錄，它不會改變原有代碼的行為。

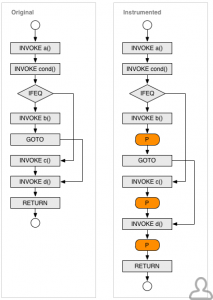

我們看看探針前後插入比較：

顏色的部分就是探針註入的地方。

JaCoCo是根據控制流Type來采用不同的探針插入策略的。

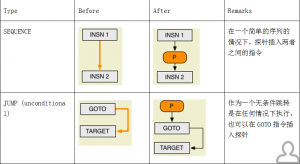

一個用java字節碼定義的java方法的控制流圖可能有以下的type，每一個type連接一個源指令與目標指令,type不同探針的註入策略也會不同，如下是type定義：

探針不改變該方法的行為，但記錄他們已被執行的事實，從理論上講，可以在控制流圖的每一個邊插入一個探針，作為探針實現本身需要多個字節碼指令，這將增加幾倍的類文件的大小和執行速度。

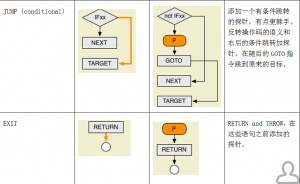

事實上，只需要一個幾個探頭，根據每個方法的控制流的方法，下面說明了如何在不同的邊緣類型的情況下添加額外的指令：

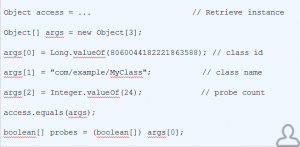

一個instrumented class可以用以下代碼檢索其探針數組實例：

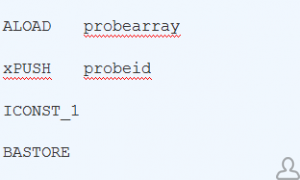

JaCoCo是用一個布爾數組來實現探針，每個探針對應於該數組中的項。當以下四個字節碼指令觸發時探針進行輸入設置為true：

JaCoCo對行探針是這樣處理的，添加兩行指令之間的一個額外的探針時，後續行至少包含一個方法調用。

以上是JaCoCo插樁原理，如果想深入了解，可以去看看它的源碼實現。

1.3 JaCoCo使用方式

使用方式有很多，這裏貼出了相應的參考鏈接，根據項目的不同可以靈活供有需要的讀者去學習。

1.3.1 Apache Ant方式

參見 http://eclemma.org/jacoco/trunk/doc/ant.html

主要有以下幾種，具體使用就不介紹了，應用寶是用的這種方式，後續有介紹。

Task coverage、Task agent、Task dump、Task merge、Task report、Task instrument

1.3.2 命令行方式

參見 http://www.eclemma.org/jacoco/trunk/doc/agent.html

使用方式說明：

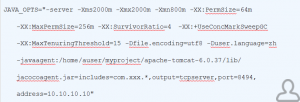

主要放在JAVA_OPTS中，比如：

由AgentOptions的getVMArgument方法加載，各參數入AgentOptions的對應參數，為後續操作做為輸入。

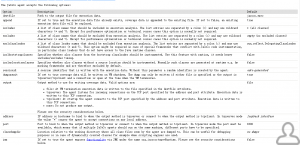

下面是官網的所有參數說明：

系統在jvm停止的時候會dump覆蓋率信息。

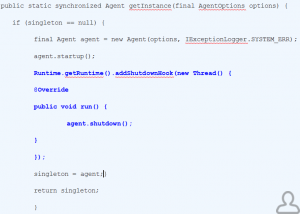

關鍵的核心代碼在這裏，Agent.java在有一段代碼

Runtime.getRuntime().addShutdownHook這個方法的意思就是在jvm中增加一個關閉的鉤子，當jvm關閉的時候，會執行系統中已經設置的所有通過方法addShutdownHook添加的鉤子，當系統執行完這些鉤子後，jvm才會關閉。所以這些鉤子可以在jvm關閉的時候進行內存清理、對象銷毀等操作。

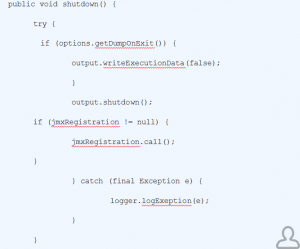

也就是在JVM關閉的時候調用agent.shutdown()，也就是寫覆蓋率數據。
