一、問題描述

1.Voronoi圖的定義

又叫泰森多邊形或Dirichlet圖，它是由一組由連接兩鄰點直線的垂直平分線組成的連續多邊形組成。

2.Voronoi圖的特點

（1）每個V多邊形內有一個生成元；
（2）每個V多邊形內點到該生成元距離短於到其它生成元距離；
（3）多邊形邊界上的點到生成此邊界的生成元距離相等；
（4）鄰接圖形的Voronoi多邊形界線以原鄰接界線作為子集。

3.Voronoi的應用

在計算幾何學科中的重要地位，由於其根據點集劃分的區域到點的距離最近的特點，其在地理學、氣象學、結晶學、航天、核物理學、機器人等領域具有廣泛的應用。如在障礙物點集中，規避障礙尋找最佳路徑。

二、算法分析與設計

Voronoi圖有著按距離劃分鄰近區域的普遍特性，應用範圍廣。生成V圖的方法很多，常見的有分治法、掃描線算法和Delaunay三角剖分算法。

1.建立Voronoi圖方法和步驟

本次實驗采用的是Delaunay三角剖分算法。主要是指生成Voronoi圖時先生成其對偶元Delaunay三角網，再找出三角網每一三角形的外接圓圓心，最後連接相鄰三角形的外接圓圓心，形成以每一三角形頂點為生成元的多邊形網。如下圖所示。

建立Voronoi圖算法的關鍵是對離散數據點合理地連成三角網，即構建Delaunay三角網。
建立Voronoi圖的步驟為：
（1）離散點自動構建三角網，即構建Delaunay三角網。對離散點和形成的三角形編號，記錄每個三角形是由哪三個離散點構成的。
（2）計算每個三角形的外接圓圓心，並記錄之。
（3）遍歷三角形鏈表，尋找與當前三角形pTri三邊共邊的相鄰三角形TriA，TriB和TriC。
（4）如果找到，則把尋找到的三角形的外心與pTri的外心連接，存入維諾邊鏈表中。如果找不到，則求出最外邊的中垂線射線存入維諾邊鏈表中。
（5）遍歷結束，所有維諾邊被找到，根據邊畫出維諾圖。

2. Delaunay三角網的生成

建立Voronoi圖的關鍵是Delaunay三角網的生成。Delaunay三角網的特性：
（1）空圓性，任一三角形外接圓內部不包含其他點。
（2）最接近：以最近臨的三點形成三角形，且各線段(三角形的邊)皆不相交。
（3）唯一性：不論從區域何處開始構建，最終都將得到一致的結果。
（4）最優性：任意兩個相鄰三角形形成的凸四邊形的對角線如果可以互換的話，那麽兩個三角形六個內角中最小的角度不會變大。
（5）最規則：如果將三角網中的每個三角形的最小角進行升序排列，則Delaunay三角網的排列得到的數值最大。
（6）區域性：新增、刪除、移動某一個頂點時只會影響臨近的三角形。
（7）具有凸多邊形的外殼：三角網最外層的邊界形成一個凸多邊形的外殼。
Delaunay剖分是一種三角剖分的標準，實現它有多種算法。本次采用Bowyer-Watson算法，算法的基本步驟是：
（1）構造一個超級三角形，包含所有散點，放入三角形鏈表。
（2）將點集中的散點依次插入，在三角形鏈表中找出其外接圓包含
插入點的三角形（稱為該點的影響三角形），刪除影響三角形的公共邊，將插入點同影響三角形的全部頂點連接起來，從而完成一個點在Delaunay三角形鏈表中的插入。
（3）根據優化準則對局部新形成的三角形進行優化。將形成的三角形放入Delaunay三角形鏈表。
（4）循環執行上述第2步，直到所有散點插入完畢。

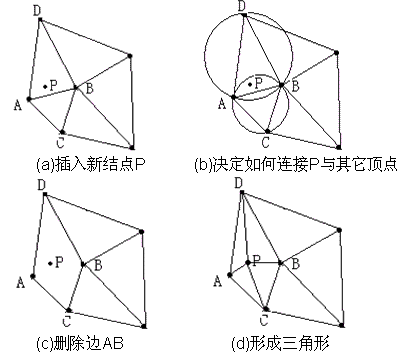

關鍵步驟2如下圖所示：

步驟3的局部優化的準則指的是：
1.對新形成的三角形進行優化，將兩個具有共同邊的三角形合成一個多邊形。
2.以最大空圓準則作檢查，看其第四個頂點是否在三角形的外接圓之內。
3.如果在，修正對角線即將對角線對調，即完成局部優化過程的處理。

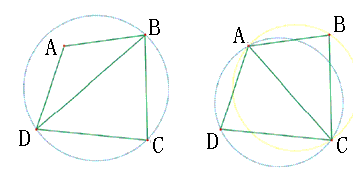

LOP (Local Optimization Procedure)處理過程如下圖所示：

3.數據結構的設計

本程序的實現采用C#面向對象語言實現，故數據結構的設計采用類的形式，具體有：

點：
    public class Site
    {
        public double x, y;
        public Site()
        { }
        public Site(double x, double y)
        {
            this.x = x;
            this.y = y;
        }
    }
邊：
    public class Edge
    {
        public Site a, b;
        public Edge(Site a, Site b)
        {
            this.a = a;
            this.b = b;
        }
    }
三角形：
    public class DelaunayTriangle
    {
        Voronoi voronoi = new Voronoi();
        public Site site1, site2, site3;//三角形三點
        public Site centerPoint;//外界圓圓心
        public double radius;//外接圓半徑
        public List<DelaunayTriangle> adjoinTriangle;//鄰接三角形

        public DelaunayTriangle(Site site1,Site site2,Site site3)
        {
            centerPoint = new Site();
            this.site1 = site1;
            this.site2 = site2;
            this.site3 = site3;
            //構造外接圓圓心以及半徑
            voronoi.circle_center(centerPoint, site1, site2,site3,ref radius);
        }
    }

4. 算法復雜度分析

時間復雜度：
Delaunay三角網的生成的時間復雜度：
步驟一：構造一個超級三角形，O（1）；
步驟二：產找影響的三角形，構造新的三角形，O（1+2+…+n）=O(n2)
步驟三：對新形成的三角形進行優化局部優化：O(n)。
因此，整體時間復雜度是：O(1)+O(n2)+O(n)=O(n2)。

從Delaunay三角網生成Voronoi圖的時間復雜度：
步驟一：構造構建Delaunay三角網，O(n2)；
步驟二：計算三角形外接圓圓心，O(n)；
步驟三：尋找三角形三邊相鄰三角形：3O(n)；
步驟四：找到的維諾邊存入鏈表中，畫出維諾圖：O(n)。
因此，整體時間復雜度是O(n2)+O(n)+3O(n)+O(n)=O(n2)。

三、實驗結果

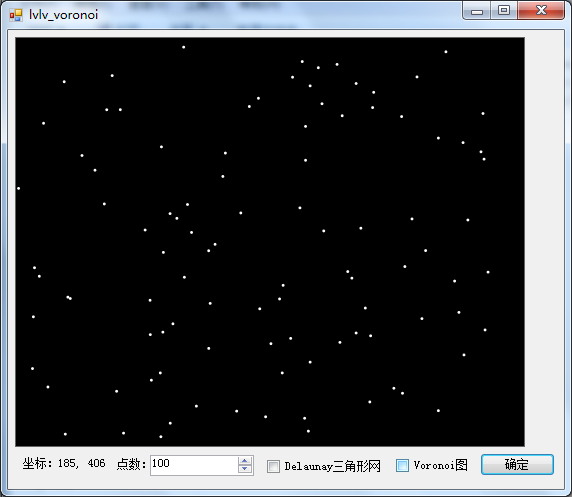

隨機生成點：

生成Delaunay三角形網：

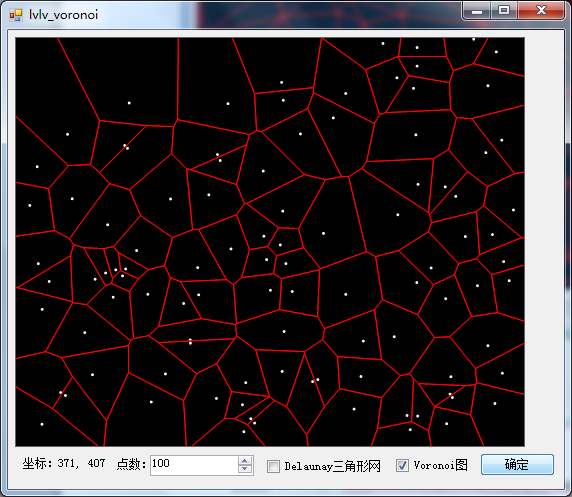

生成Voronoi圖：

生成Voronoi圖的可執行程序和源碼工程文件見here。

下面附上相關函數申明（詳細代碼見源碼工程文件）。

//根據點集構造Delaunay三角形網
public void setDelaunayTriangle(List<DelaunayTriangle> allTriangle, List<Site> sites);

//根據Delaunay三角形網構造Voronoi圖的邊
public List<Edge> returnVoronoiEdgesFromDelaunayTriangles(List<DelaunayTriangle> allTriangle, List<Edge> voronoiRayEdgeList);

//根據三角形鏈表返回三角形所有的邊
public List<Edge> returnEdgesofTriangleList(List<DelaunayTriangle> allTriangle);

//對新形成的三角形進行局部優化
public List<DelaunayTriangle> LOP(List<DelaunayTriangle> newTriList);

//判斷邊是否屬於三角形
public bool isEdgeOnTriangle(DelaunayTriangle triangel,Edge edge);

//判斷點是否屬於三角形
public bool isPointOnTriangle(DelaunayTriangle triangle, Site site);

//將點與受影響的三角形三點連接，形成新的三個三角形添加到三角形鏈中
public void addNewDelaunayTriangle(List<DelaunayTriangle> allTriangles,DelaunayTriangle influenedTri,Site point);

//找出受影響的三角形的公共邊
public List<Edge> findCommonEdges(List<DelaunayTriangle> influenedTriangles);

//找出兩個三角形的公共邊
public Edge findCommonEdge(DelaunayTriangle chgTri1, DelaunayTriangle chgTri2);

//判斷插入點是否在三角形邊上
public Site[] isOnEdges(DelaunayTriangle triangle,Site site);

//判斷點是否在三角形外接圓的內部
public bool isInCircle(DelaunayTriangle triangle, Site site) ;

//求三角形的外接圓心
public void circle_center(Site center, Site sites0, Site sites1, Site sites2, ref double radius) ;

//求兩點之間距離
public double distance2Point(Site p,Site p2);

參考文獻

[1]Voronoi.百度百科
