引言

本文主要是講解Three.js的相關概念,幫助讀者對Three.js以及相關知識形成比較完整的理解。

近年來web得到了快速的發展。隨著HTML5的普及,網頁的表現能力越來越強大。網頁上已經可以做出很多復雜的動畫,精美的效果。
但是,人總是貪的。那麽,在此之上還能做什麽呢?其中一種就是通過WebGL在網頁中繪制高性能的3D圖形。

OpenGL,WebGL到Three.js

OpenGL大概許多人都有所耳聞,它是最常用的跨平臺圖形庫。
WebGL是基於OpenGL設計的面向web的圖形標準,提供了一系列JavaScript API,通過這些API進行圖形渲染將得以利用圖形硬件從而獲得較高性能。
Three.js是通過對WebGL接口的封裝與簡化而形成的一個易用的圖形庫。

簡單點的說法:WebGL可以看成是瀏覽器給我們提供的接口,在javascript中可以直接用這些API進行3D圖形的繪制;而Three.js就是在這些接口上又幫我們封裝得更好用一些。

WebGL與Three.js對比

既然有了WebGL,我們為什麽還需要Three.js?
這是因為WebGL門檻相對較高,需要相對較多的數學知識。雖然WebGL提供的是面向前端的API,但本質上WebGL跟前端開發完全是兩個不同的方向,知識的重疊很少。相關性只是他們都在web平臺上,都是用javascript而已。一個前端程序員或許還熟悉解析幾何,但是還熟悉線性代數的應該寥寥無幾了(比如求個逆轉置矩陣試試?),更何況使用中強調矩陣運算中的物理意義,這在教學中也是比較缺失的。
因此,前端工程師想要短時間上手WebGL還是挺有難度的。
於是,Three.js對WebGL提供的接口進行了非常好的封裝,簡化了很多細節,大大降低了學習成本。並且,幾乎沒有損失WebGL的靈活性。
因此,從Three.js入手是值得推薦的,這可以讓你在較短的學習後就能面對大部分需求場景。

Three.js的學習問題

Three.js的入門是相對簡單的,但是當我們真的去學的時候,會發現一個很尷尬的問題:相關的學習資料很少。
通常這種流行的庫都有很完善的文檔,很多時候跟著官方的文檔或官方的入門教程學習就是最好的路線。但Three不是的,它的文檔對初學者來說太過簡明扼要。
不過官方提供了非常豐富的examples,幾乎所有你需要的用法都在某個example中有所體現。但這些example不太適合用來入門,倒是適合入門之後的進一步學習。

這裏推薦一些相對較好的教程:
Three.js入門指南
這是一份很好的Three.js 輕量級入門教程,作者文筆很好,基礎知識講解得簡明易懂。

Three.js開發指南(第一版中文版)
Learning Three.js- Second Edition
Learning Three.js:The JavaScript 3D Library for WebGL是現在不多的也是最好的Three.js入門書,比較全面地講解了Three.js的各種功能。
如果有能力的話,建議閱讀英文版第二版,出版於2015年,與現在的Three.js區別很小。
中文版翻譯自出版於2012年的原書第一版,大部分概念是適用的,但很多細節已經有所改變。
Three.js入門教程
這是對國外一份教程的翻譯,一共六篇文章。講解不多,更多的是展示各個基本功能怎麽用。更適合有一些圖形基礎的同學。

當然,實際的學習過程中這些資料肯定是不太夠的,遇到問題還是要自己去查資料。不過這裏要提醒一下,Three.js的更新是相當頻繁的,現在是r80版本,自2010年4月發布r1以來,這已經是第72個版本了(中間有的版本號跳過了)。因此,在網上找到的資料有些可能是不適合當前版本的,需要註意甄別(前面推薦的資料也都或多或少存在這樣的問題)。

Three.js中的一些概念

要在屏幕上展示3D圖形,思路大體上都是這樣的:

  1. 構建一個三維空間
    • Three中稱之為場景(Scene)
  2. 選擇一個觀察點,並確定觀察方向/角度等
    • Three中稱之為相機(Camera)
  3. 在場景中添加供觀察的物體
    • Three中的物體有很多種,包括Mesh,Line,Points等,它們都繼承自Object3D類
  4. 將觀察到的場景渲染到屏幕上的指定區域
    • Three中使用Renderer完成這一工作

下面來具體看一看Three中的這些概念。

Scene

場景是所有物體的容器,也對應著我們創建的三維世界。

Camera

坐標系

Camera是三維世界中的觀察者,為了觀察這個世界,首先我們要描述空間中的位置。

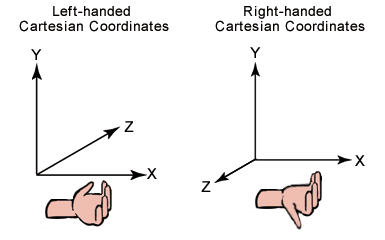

左手/右手坐標系
Three中使用采用常見的右手坐標系定位。

三維投影

Three中的相機有兩種,分別是正投影相機THREE.OrthographicCamera和透視投影相機THREE.PerspectiveCamera。

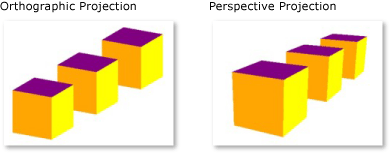

這裏寫圖片描述
正交投影與透視投影的區別如上圖所示,左圖是正交投影,物體發出的光平行地投射到屏幕上,遠近的方塊都是一樣大的;右圖是透視投影,近大遠小,符合我們平時看東西的感覺。
維基百科:三維投影

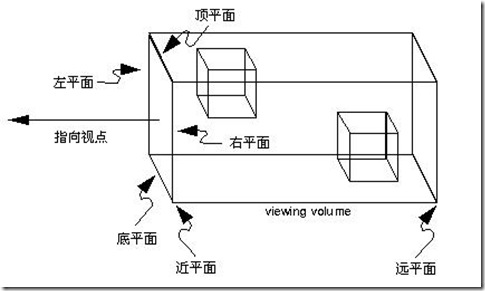

正交投影相機

正交投影相機
註:圖中的”視點”對應著Three中的Camera。
這裏補充一個視景體的概念:視景體是一個幾何體,只有視景體內的物體才會被我們看到,視景體之外的物體將被裁剪掉。這是為了去除不必要的運算。
正交投影相機的視景體是一個長方體,OrthographicCamera的構造函數是這樣的:OrthographicCamera( left, right, top, bottom, near, far )
Camera本身可以看作是一個點,left則表示左平面在左右方向上與Camera的距離。另外幾個參數同理。於是六個參數分別定義了視景體六個面的位置。

可以近似地認為,視景體裏的物體平行投影到近平面上,然後近平面上的圖像被渲染到屏幕上。

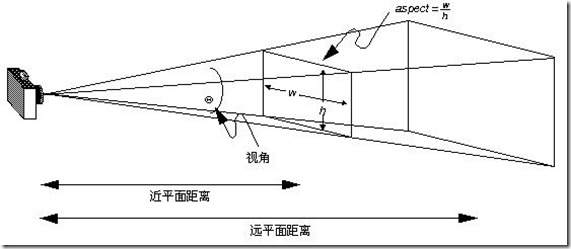

透視投影相機

透視投影相機
透視投影相機的視景體是個四棱臺,它的構造函數是這樣的:PerspectiveCamera( fov, aspect, near, far )
fov對應著圖中的視角,是上下兩面的夾角。aspect是近平面的寬高比。在加上近平面距離near,遠平面距離far,就可以唯一確定這個視景體了。
透視投影相機很符合我們通常的看東西的感覺,因此大多數情況下我們都是用透視投影相機展示3D效果。

Objects

有了相機,總要看點什麽吧?在場景中添加一些物體吧。
Three中供顯示的物體有很多,它們都繼承自Object3D類,這裏我們主要看一下Mesh和Points兩種。

Mesh

我們都知道,計算機的世界裏,一條弧線是由有限個點構成的有限條線段連接得到的。線段很多時,看起來就是一條平滑的弧線了。
計算機中的三維模型也是類似的,普遍的做法是用三角形組成的網格來描述,我們把這種模型稱之為Mesh模型。
Mesh Model
這是那只著名的斯坦福兔子。它在3D圖形中的地位與數字圖像處理領域中著名的lena是類似的。
看這只兔子,隨著三角形數量的增加,它的表面越來越平滑/準確。

在Three中,Mesh的構造函數是這樣的:Mesh( geometry, material )
geometry是它的形狀,material是它的材質。
不止是Mesh,創建很多物體都要用到這兩個屬性。下面我們來看看這兩個重要的屬性。

Geometry

Geometry,形狀,相當直觀。Geometry通過存儲模型用到的點集和點間關系(哪些點構成一個三角形)來達到描述物體形狀的目的。
Three提供了立方體(其實是長方體)、平面(其實是長方形)、球體、圓形、圓柱、圓臺等許多基本形狀;
你也可以通過自己定義每個點的位置來構造形狀;
對於比較復雜的形狀,我們還可以通過外部的模型文件導入。

Material

Material,材質,這就沒有形狀那麽直觀了。
材質其實是物體表面除了形狀以為所有可視屬性的集合,例如色彩、紋理、光滑度、透明度、反射率、折射率、發光度。
這裏講一下材質(Material)、貼圖(Map)和紋理(Texture)的關系。
材質上面已經提到了,它包括了貼圖以及其它。
貼圖其實是‘貼’和‘圖’,它包括了圖片和圖片應當貼到什麽位置。
紋理嘛,其實就是‘圖’了。
Three提供了多種材質可供選擇,能夠自由地選擇漫反射/鏡面反射等材質。

Points

講完了Mesh,我們來看看另一種Object——Points。
Points其實就是一堆點的集合,它在之前很長時間都被稱為Particlesystem(粒子系統),r68版本時更名為PointCloud,r72版本時才更名為Points。更名主要是因為,Mr.doob認為,粒子系統應當是包括粒子和相關的物理特性的處理的一套完整體系,而Three中的Points簡單得多。因此最終這個類被命名為Points。
Points能夠用來實現的典型效果是這樣的:官方example

Light

神說:要有光!
光影效果是讓畫面豐富的重要因素。
Three提供了包括環境光AmbientLight、點光源PointLight、 聚光燈SpotLight、方向光DirectionalLight、半球光HemisphereLight等多種光源。
只要在場景中添加需要的光源就好了。

Renderer

在場景中建立了各種物體,也有了光,還有觀察物體的相機,是時候把看到的東西渲染到屏幕上了。這就是Render做的事情了。
Renderer綁定一個canvas對象,並可以設置大小,默認背景顏色等屬性。
調用Renderer的render函數,傳入scene和camera,就可以把圖像渲染到canvas中了。

讓畫面動起來

現在,一個靜態的畫面已經可以得到了,怎麽才能讓它動起來?
很簡單的想法,改變場景中object的位置啊角度啊各種屬性,然後重新調用render函數渲染就好了。
那麽重新渲染的時機怎麽確定?
HTML5為我們提供了requestAnimFrame,它會自動在每次頁面重繪前調用傳入的函數。
如果我們一開始這樣渲染:

function render()
{
    renderer.render(scene, camera);
}

只需要改成這樣:

function render()
{
    requestAnimationFrame(render);
    object.position.x += 1;
    renderer.render(scene, camera);
}

object就可以動起來了!

舉個栗子

下面我們用一個簡單的例子來梳理一下這個過程。
首先寫一個有Canvas元素的頁面吧。

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>立方體</title>
    <script src="http://sqimg.qq.com/qq_product_operations/mma/javanli_test/lib/three.min.js"></script>
    <style type="text/css">
        html, body {
            margin: 0;
            padding: 0;
        }
        #three_canvas {
            position: absolute;
            width: 100%;
            height: 100%;
        }
    </style>
</head>
<body>
    <canvas id="three_canvas"></canvas>
</body>
</html>

下面來做Javascript的部分
首先初始化

Renderer

function initRenderer() {
    width = document.getElementById('three_canvas').clientWidth;
    height = document.getElementById('three_canvas').clientHeight;
    renderer = new THREE.WebGLRenderer({
        //將Canvas綁定到renderer
        canvas: document.getElementById('three_canvas')
    });
    renderer.setSize(width, height);//將渲染的大小設為與Canvas相同
    renderer.setClearColor(0xFFFFFF, 1.0);//設置默認顏色與透明度
}

初始化場景:

function initScene() {
    scene = new THREE.Scene();
}

初始化相機:

function initCamera() {
    //簡單的正交投影相機,正對著視口的中心,視口大小與Canvas大小相同。
    camera = new THREE.OrthographicCamera(width / -2, width / 2, height / 2, height / -2, 1, 1000);
    //設置相機的位置
    camera.position.x = 0;
    camera.position.y = 0;
    camera.position.z = 200;
    //設置相機的上方向
    camera.up.x = 0;
    camera.up.y = 1;
    camera.up.z = 0;
    //設置相機聚焦的位置(其實就是確定一個方向)
    camera.lookAt({
        x: 0,
        y: 0,
        z: 0
    });
}

要唯一確定一個相機的位置與方向,position、up、lookAt三個屬性是缺一不可的。
這裏我們創建了一個正交投影相機,這裏我將視景體大小與屏幕分辨率保持一致只是為了方便,這樣坐標系中的一個單位長度就對應屏幕的一個像素了。
我們將相機放在Z軸上,面向坐標原點,相機的上方向為Y軸方向,註意up的方向和lookAt的方向必然是垂直的(類比自己的頭就知道了)。

下面添加一個立方體到場景中:

function initObject() {
    //創建一個邊長為100的立方體
    var geometry = new THREE.CubeGeometry(100, 100, 100);
    object = new THREE.Mesh(geometry, new THREE.MeshNormalMaterial());
    scene.add(object);
}

註意我們使用了法向材質MeshNormalMaterial,這樣立方體每個面的顏色與這個面對著的方向是相關的,更便於觀察/調試。

在這個簡單的demo裏我不打算添加光影效果,而法向材質對光也是沒有反應的。
最後來創建一個動畫循環吧

function render() {
    requestAnimationFrame(render);
    object.rotation.x += 0.05;
    object.rotation.y += 0.05;
    renderer.render(scene, camera);
}

每次重繪都讓這個立方體轉動一點點。
當頁面加載好時,調用前面這些函數就好了

function threeStart() {
    initRenderer();
    initCamera();
    initScene();
    initObject();
    render();
}
window.onload = threeStart();

完整的demo是這個樣子的:

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>立方體</title>
    <script src="http://sqimg.qq.com/qq_product_operations/mma/javanli_test/lib/three.min.js"></script>
    <style type="text/css">
        html, body {
            margin: 0;
            padding: 0;
        }

        #three_canvas {
            position: absolute;
            width: 100%;
            height: 100%;
        }
    </style>
</head>
<body>
<canvas id="three_canvas"></canvas>
<script>
    var renderer, camera, scene, light, object;
    var width, height;
    function initRenderer() {
        width = document.getElementById('three_canvas').clientWidth;
        height = document.getElementById('three_canvas').clientHeight;
        renderer = new THREE.WebGLRenderer({
            canvas: document.getElementById('three_canvas')
        });
        renderer.setSize(width, height);
        renderer.setClearColor(0xFFFFFF, 1.0);
    }

    function initCamera() {
        camera = new THREE.OrthographicCamera(width / -2, width / 2, height / 2, height / -2, 1, 1000);
        camera.position.x = 0;
        camera.position.y = 0;
        camera.position.z = 200;
        camera.up.x = 0;
        camera.up.y = 1;
        camera.up.z = 0;
        camera.lookAt({
            x: 0,
            y: 0,
            z: 0
        });
    }
    function initScene() {
        scene = new THREE.Scene();
    }
    function initObject() {
        var geometry = new THREE.CubeGeometry(100, 100, 100);
        object = new THREE.Mesh(geometry, new THREE.MeshNormalMaterial());
        scene.add(object);
    }
    function render() {
        requestAnimationFrame(render);
        object.rotation.x += 0.05;
        object.rotation.y += 0.05;
        renderer.render(scene, camera);
    }
    function threeStart() {
        initRenderer();
        initCamera();
        initScene();
        initObject();
        render();
    }
    window.onload = threeStart();
</script>
</body>
</html>

保存為html後打開,在屏幕中央會顯示這樣一個轉動的立方體
cube

小結

對Three.js的介紹就到這裏了,本文對Three中的重要組件基本上都有提到。其實想要總結的東西還有很多,但寫在這一篇裏可能會顯得很累贅,這篇文章的初衷是想要讀者讀後對Three.js有一個直觀的大體上的理解,並不打算牽涉太多細節。
祝好~
