動機

最近開始閱讀項目源碼，從其中一個模塊開始看，奈何大項目中的一個模塊，對於萌新而言，也太過於復雜。類和類之間的繼承，接口的定義及回調時機，各種設計模式下的邏輯跳轉。。。隨著代碼不斷跟蹤，回過頭來已不知身處何處。因此想著，能把大致的類圖框架繪制出來，在此基礎上學習，無論是幫助自己理清邏輯，還是對於講來給他人講解都大有幫助，那麽，開始UML吧！

UML介紹

統一建模語言（英語：Unified Modeling Language，縮寫 UML）是非專利的第三代建模和規約語言。UML是一種開放的方法，用於說明、可視化、構建和編寫一個正在開發的、面向對象的、軟件密集系統的制品的開放方法。

UML類圖基礎

首先需要說明的是，UML可以幹很多事，畫各種各樣的邏輯圖，這裏只關心它在類圖中的使用。

下圖是一個典型的類圖，包括類名，類中有的屬性和方法，也展現了響應的訪問級別（雖然不是必需的）：

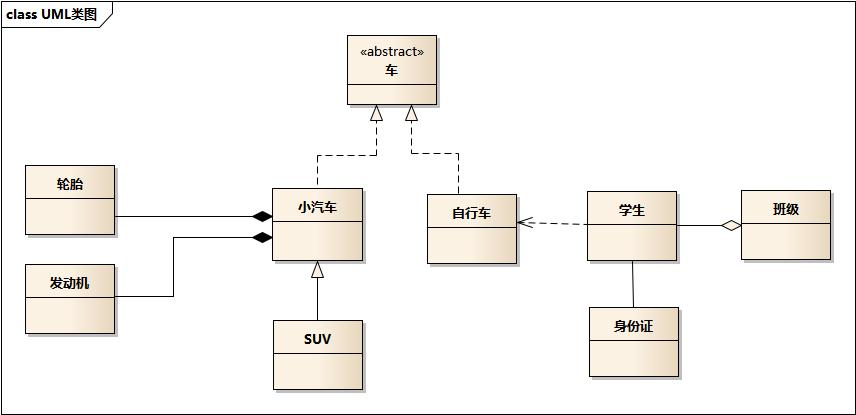

當多個類圖放置在一起時，通過各種連接線將類圖之間的關系表示出來，就表達出了我們需要的類的結構信息，典型如下圖：

上圖每個類做了簡化，只體現出其類名，我們重點關註的是類和類之間的連接。 圖中有6中連接線，一般可以表達我們常見的類和類之間的關系。 標準的連接線內涵的定義可見此：http://design-patterns.readthedocs.io/zh_CN/latest/read_uml.html 這裏我結合網上的說明，簡化一下表達而更好的用於Java類圖當中。

 空心箭頭實線： 表示類A繼承於類B

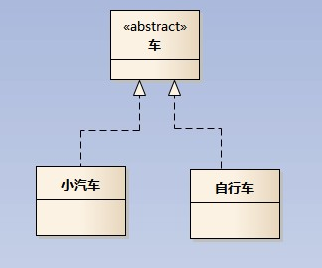

 空心箭頭虛線：表示小汽車和自行車實現了“車”這個接口

 帶方向的實線： 表示A中具有B這個成員變量

 帶方向的虛線：表示A中的一般方法需要B作為傳入參數

 空心棱形實線： 表示B中的構造方法（或set方法）需要A作為傳入參數

 實心棱形實線： 表示B中構造函數中將A進行了實例化

OK，六種基本線的涵義大致如上，可能有偏差，具體還是以UML的定義為準，這裏只是為了更好的理解和使用。

UML類圖的繪制

Talk is easy, show me the code.

繪制UML類圖的工具有很多，在線的、本地的、收費的、免費的。本文中使用的繪制UML類圖的，是PlantUML，這實際上是一個java類庫，能夠將代碼轉化成UML類圖。 因此我們繪制UML的過程，實際上就是一個編寫代碼的過程，相比於拖動控件，更為適合程序員？。？ 在Android Studio中，需要做的準備有：

• 在file --> settings --> plugins中搜索UML，搜索結果中安裝plantUML插件，重啟AS；
• 安裝plantUML繪圖的依賴庫，大名鼎鼎的貝爾實驗室開發的一個工具包：Graphviz;

詳細的安裝請參考：http://blog.csdn.net/u013831257/article/details/50118461

PlantUML的使用

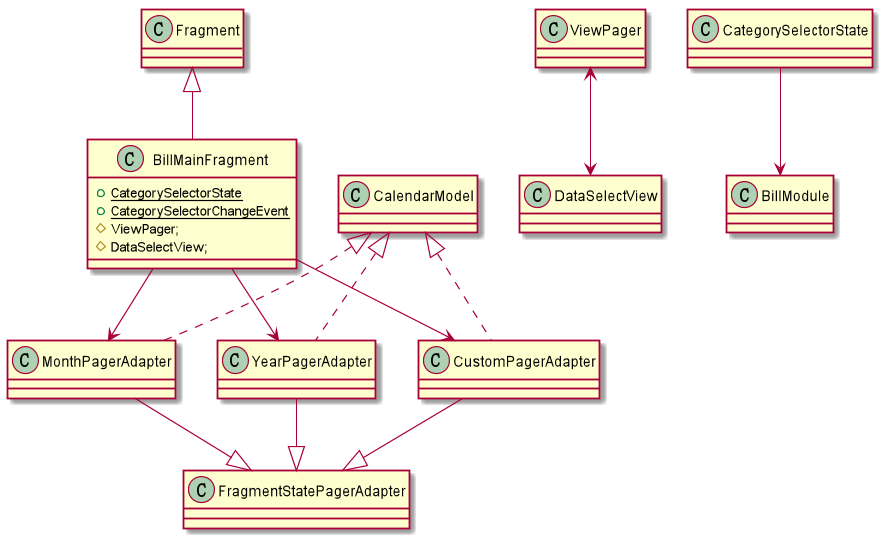

先來一幅圖看看效果：

上圖就是利用PlantUML代碼編寫的UML類圖。實際上，PlantUML的語法非常簡單，和Markdown語法有的一比。 先貼代碼，然後分析：

Fragment <|-- BillMainFragment
class BillMainFragment{
    +{static}CategorySelectorState
    +{static}CategorySelectorChangeEvent
    #ViewPager;
    #DataSelectView;

}
ViewPager <--> DataSelectView
CategorySelectorState --> BillModule

BillMainFragment --> MonthPagerAdapter
BillMainFragment --> YearPagerAdapter
BillMainFragment --> CustomPagerAdapter

CalendarModel <|.. MonthPagerAdapter
CalendarModel <|.. YearPagerAdapter
CalendarModel <|.. CustomPagerAdapter

MonthPagerAdapter --|> FragmentStatePagerAdapter
YearPagerAdapter --|> FragmentStatePagerAdapter
CustomPagerAdapter --|> FragmentStatePagerAdapter

講道理，自己對著代碼和類圖看看就能明白，這裏大概總結一下：

• （“>"）代表方向箭頭，（"--"）代表實線，（".."）代表虛線，（"|>"）代表封閉的空心箭頭，（”*“）代表實心棱形，（”o“）代表空心棱形
• 箭頭具有方向行，代碼中的箭頭方向和類圖中的會保持一致
• 兩端都可以有箭頭或者其他標誌，可以自由組合，試試就清楚
• 可以定義類，用class關鍵字；也可以不定義直接使用
• 相同名字的類會被認為是同一個
• 可以用+、#、-、等來定義一個類中的訪問控制
• 代碼中的先後順序和繪制圖中的順序沒有必然聯系

• 更多的還是要參看plantUML的語法，本文中沒有使用到更多的語法,附件裏有plantuml的語法書

  PlantUML_Language_Reference_Guide.pdf

總結

內容不多，希望提供一個指引作用，要了解的更多還是使用一下就好。使用代碼生成的好處是能更理解類之間的關系，但是壞處是當類關系復雜時，畫出的UML類圖不能排版， 特別亂。

工欲善其事，必先利其器。

畫好UML類圖後，再去看源碼，再也不怕迷路了。

修改1

發現更簡單的編寫方式，class A extends B implements C plantUML支持這種寫法！可以自動繪制類A、類B、接口C並生成連接關系！
