Java代碼覆蓋率工具（Sonar+Jacoco）部署

方法局限

代碼覆蓋率的定義：對某一段代碼或者代碼的某一種屬性做測試，其測試達到的程度被稱為是覆蓋率，比如對語句的覆蓋，對分支或者條件的覆蓋，等等。
計算方法：把現有的測試與可能執行的測試做比較，現有測試能夠占總的可能執行的測試的多少比例。
覆蓋率的經典定義沒有考慮到一些情況，比如：
1. 輸入特定的某個值或者某組值：邊界值或者特殊的值；
2. 在編碼中遺漏的代碼：在代碼中沒有實現需求卻要求的功能；
3. 中斷，以及其他並行操作的情況。

Cem Kaner在他的著作“software Negligence & Testing Coverage”裏列舉了101種這樣的例子。
盡管覆蓋率有一定的缺陷，但是還是需要量化的衡量維度（可擴充）。

工具調研

信息收集工具

市場上主要代碼覆蓋率工具：Emma、cobertura、jacoco、Clover(商用)。
覆蓋粒度的具體意義？分支覆蓋是指 if else的覆蓋。
HUDSON：Java開發的一種持續集成工具。

具體見下表：

更多工具對比參考：https://confluence.atlassian.com/display/CLOVER/Comparison+of+code+coverage+tools

結果展示的工具

Jekins：代碼集成工具，其中的插件Jacoco plugin可以根據.exec文件直接生成覆蓋率報告，並在Jenkins中生成圖表等。
Sonar：一個管理代碼質量的開放式平臺，可以用於做覆蓋結果展示，可以具體看到覆蓋到哪些源代碼，做用例調整參考。
EclEmma：Eclipse的插件，可以用於做覆蓋結果展示，可以具體看到覆蓋到哪些源代碼，做用例調整參考。它嚴格要求執行時的class文件與展示用的class文件一模一樣，比較適合白盒用例測試。

ECLEmma與EMMA的關系
EclEmma 1.X 是基於Emma的eclipse圖形版本，可以自動生成圖片。2.X已經更換為基於jacoco，白盒測試覆蓋工具。

Originally EclEmma was inspired by and technically based on the great EMMA library developed by Vlad Roubtsov.

調研結果

采用Sonar：覆蓋結果展示；Jacoco：用於在服務器端產生覆蓋數據；命令行方式處理匹配結果；

由於Jacoco在0.7.3之後有較大變動，為了在測試過程中不出現異常，在構建測試環境時需特備註意軟件版本之間的關聯，以下為典型的兩種版本方案：
- 方案一：Jacoco0.7.4、 SonarQube -5.1.2、Javaplugin 3.1(sonar) 、Java 1.7+、SonarQube Scanner 2.6.1+
- 方案二：Jacoco0.7.5+、SonarQube-5.2+、Javaplugin 3.4(sonar)+ 、Java8+、SonarQube Scanner 2.6.1+

備註：版本號+為此版本以後的都可以兼容，Jacoco目前截止目前版本為0.7.7，SonarQube截止目前版本為5.6， SonarQube Scanner截止目前版本為2.6.1

實現方案

1.下載Jacoco並解壓上傳至服務器
http://www.eclemma.org/jacoco/index.html

2.在tomcat的catalina.sh文件中（圖中位置）加上下面一段代碼：指定javaangent的安裝位置，指定結果文件jacoco.exec（運行後生成此文件）的位置。

if [ "$1" = "run" ]; then
 JAVA_OPTS="-javaagent:XX/lib/jacocoagent.jar=destfile=XX/jacoco.exec"
elif [ "$1" = "start" ]; then
 JAVA_OPTS="-javaagent:XX/lib/jacocoagent.jar=destfile=XX/jacoco.exec "
fi
export JAVA_OPTS

將jacoco的文件路徑替換上文中的XX。如下圖所示:

3.檢驗是否部署成功：
啟動tomcat
在命令行輸入ps -ef|grep tomcat，查看對應tomcat是否帶有-javaagent參數，如下圖，則配置成功。

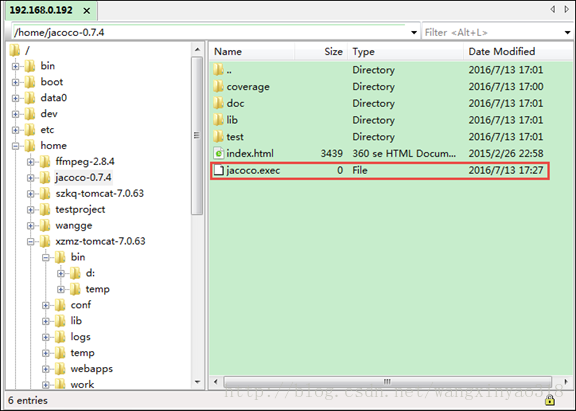

刷新為jacoco安裝目錄，查看是否生成了jacoco.exec文件。如果有此文件，則部署成功。

4.做功能測試時，需要關閉tomcat獲取結果文件jacoco.exec，不能使用用kill -9，否則不能生成結果，使用kill [進程號]。

5.下載SonarQube並解壓到本機。
http://www.sonarqube.org/downloads/

6.開啟SonarQube：進入本地操作系統所對應的目錄，比如本機操作系統為Windows64位的，則進入sonarqube-5.1.2\bin\windows-x86-64目錄，雙擊StartSonar.bat啟動SonarQube。

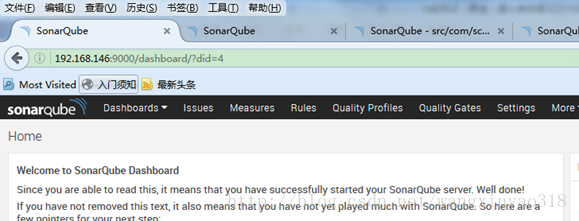

7.驗證SonarQube是否正常運作：瀏覽器訪問http://localhost:9000/ ，然後登陸，用戶名：admin，密碼：admin。

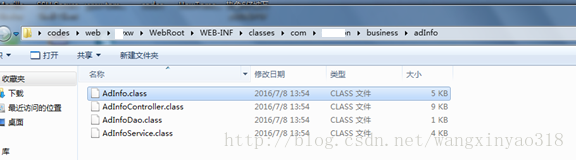

8.從SVN下載對應項目的源碼包（包含Java文件及其他三方庫等），源碼包中需包含已經編譯好的Class文件，如圖所示。如果沒有Class文件則可以從伺服服務器中將對應的Class文件下載到對應文件夾。

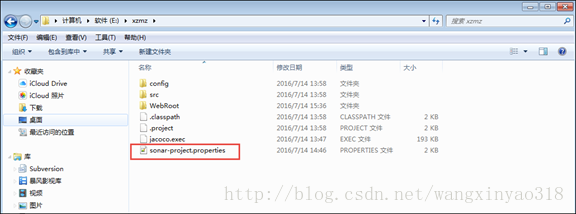

9.在項目文件中新增Sonar項目配置文件：sonar-project.properties，並在文件中設置項目的參數，供Sonar讀取，以及Class文件的地址和結果文件的地址，供Sonar-Runner讀取：

腳本代碼參考：

# must be unique in a given SonarQube instance
sonar.projectKey=projectName
# this is the name displayed in the SonarQube UI
sonar.projectName= projectName
#sonar.language=java
sonar.projectversion=1.0

# Path is relative to the sonar-project.properties file. Replace "\" by "/" on Windows.
# Since SonarQube 4.2, this property is optional if sonar.modules is set.
# If not set, SonarQube starts looking for source code from the directory containing
# the sonar-project.properties file.
sonar.sources=.
#sonar.binaries=C:/Users/Administrator/Desktop/codes/web/yyxw/WebRoot/WEB-INF/classes/com
sonar.java.binaries=C:/Users/Administrator/Desktop/codes/web/yyxw/WebRoot/WEB-INF/classes/com
# Encoding of the source code. Default is default system encoding
sonar.sourceEncoding=UTF-8

#Set jacoco Configuration
#Code coverage tool
sonar.java.coveragePlugin=jacoco
#Path to the JaCoCo report file containing coverage data by unit tests. The path may be absolute or relative to the project base directory
sonar.jacoco.reportPath=jacoco.exec
#Path to the JaCoCo report file containing coverage data by integration tests. The path may be absolute or relative to the project base directory
sonar.jacoco.itReportPath=jacoco.exec
#sonar.jacoco.reportMissing.force.zero
sonar.jacoco.reportMissing.force.zero=false

10.下載SonarQube Scanner：Sonar插件，讀取sonar-project.properties用於掃描源碼，將Jacoco數據結果文件對應到源碼中去。
http://docs.sonarqube.org/display/SCAN/Analyzing+with+SonarQube+Scanner

11.安裝SonarQube Scanner：將壓縮包解壓，粘貼復制到SonarQube所在文件夾，將文件合並即可。

12.將Sonar的bin文件目錄加到系統環境變量中

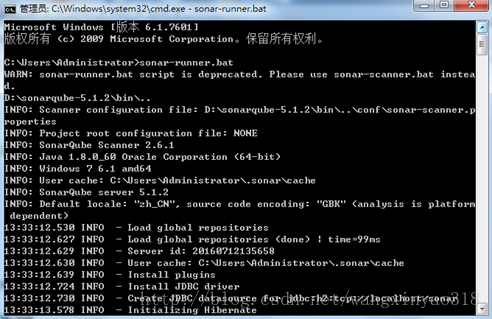

13.驗證環境變量是否加入成功：打開cmd，直接輸入sonar-runner.bat出現圖中界面即成功。

14.命令行cmd執行匹配結果

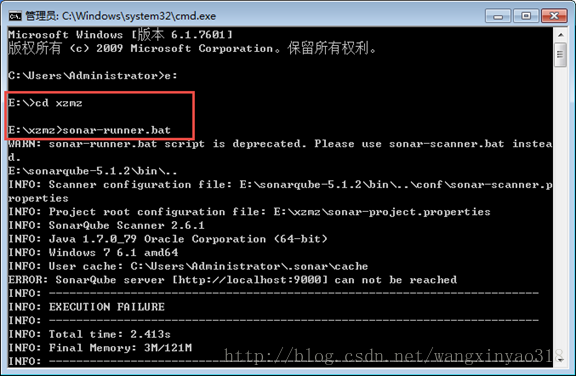

1）打開項目及sonar-project.properties文件所在目錄
cd [工程代碼文件路徑],並在此路徑下啟動sonar,執行sonar-runner.bat即可。

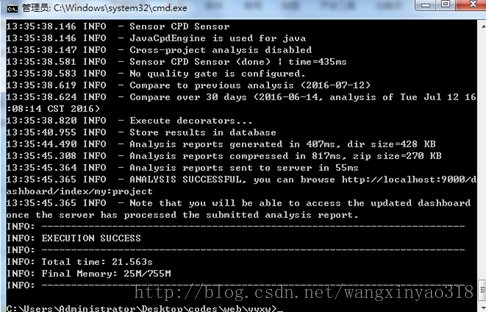

2）註意查看dos界面打印信息，如果有錯誤信息，需要及時改正後重試。

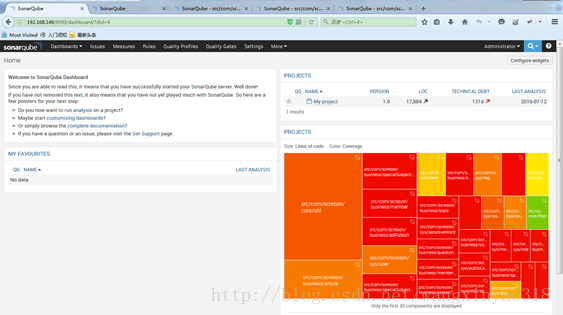

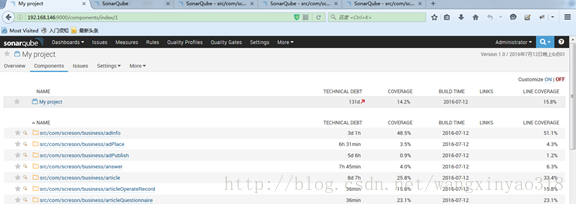

15.瀏覽器再次打開sonar出現剛剛匹配過的項目，點擊preoject的黑色浮框，可以看到不同的顏色對應了不同的覆蓋程度，顏色越紅覆蓋得越少，顏色越綠，覆蓋得越多，點擊不同的版塊，可以看到版塊內部的覆蓋情況。

遺留問題

1) Sonar+Jacoco為白盒測試提供參考。
2) 實踐方面，如何融入到開發流程中。
3) 開發流程中需要註意的問題：單功能整體開發。
4) 數據庫相關，Sonar使用的為默認內置的數據庫，如果需要將Sonar配置在其他主機上，則要重新寫配置文件和安裝其他數據庫，詳細文檔見官網。
5) Jacoco的數據結果每次都要手動去服務器下載，要自動下載結果需重新寫配置文件。

擴展閱讀

[1]. Jacoco官網 http://www.eclemma.org/jacoco/index.html
[2]. Sonar官網 http://www.sonarqube.org/
[3]. Cem Kaner .“Software Negligence & Testing Coverage”
