一次偶然要在設置裏面增加一個菜單,需要修改到settings_headers.xml 文件(res/layout/xml) 文件,所以就覺得要看一下這個流程.
分析android 源碼的時候導入單個應用的時候一般是會有很多錯誤的,因為需要導入系統編譯之後生成的jar包才能消除eclipse 裏面的哪些紅色xx.
1.Settings的UI

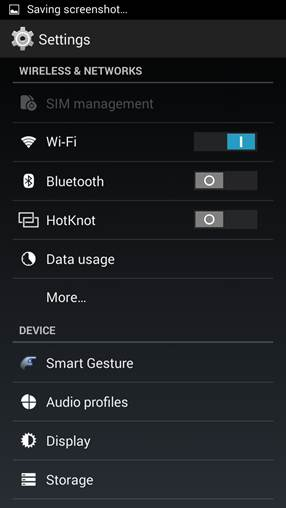

圖一

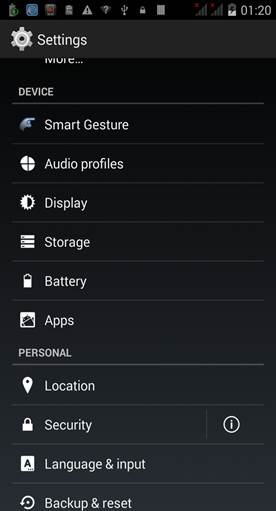

圖2
2.流程分析
從AndroidManifest.xml 中查看
<category android:name="android.intent.category.LAUNCHER" /> 知道Settings.Java 是這個應用入口activity.
Settings 繼承了PreferenceActivity .他的布局文件是settings_headers.xml
這個文件裏面都是這些header,效果可以參考上面的效果圖1和圖2.
<!-- WIRELESS and NetworkS 分類-->
<header android:id="@+id/wireless_section"
android:title="@string/header_category_wireless_networks" />
<!-- Sim management 普通項-->
<header
android:id="@+id/sim_settings"
android:icon="@drawable/ic_settings_dualsim"
android:fragment="com.mediatek.gemini.SimManagement"
android:title="@string/gemini_sim_management_title" />
com.android.settings.Settings.java 這個activity 是通過回調onBuildHeaders方法來加載進入應用之後的第一個布局文件的,然後調用 loadHeadersFromResource(R.xml.settings_headers, headers);
來解析 文件.
onBuildHeaders 和loadHeadersFromResource 方法都是父類PreferenceActivity 的方法.
Settings.java 重寫onBuildHeaders 方法的實現的源碼如下:
/**
* Populate the activity with the top-level headers.
*/
@Override
public void onBuildHeaders(List<Header> headers) {
if (!onIsHidingHeaders()) {
PDebug.Start("loadHeadersFromResource");
loadHeadersFromResource(R.xml.settings_headers, headers);
PDebug.End("loadHeadersFromResource");
updateHeaderList(headers);
}
}
loadHeadersFromResource 方法就是解析settings_headers.xml 文件並保持相關的數據到List<Header> headers 裏面.
Header 定義很多變量來和settings_headers.xml 裏面節點一一對應,
public long id = HEADER_ID_UNDEFINED;
public int titleRes;
public CharSequence title;
public String fragment;
public Bundle fragmentArguments;
public Intent intent;
public Bundle extras;
………
通過跟蹤Setting.java 的父類(PreferenceActivity)的繼承關系知道他其實也是一個ListActivity.java ,全部的設置項也是使用ListView來顯示的.
HeaderAdapter這個適配類是Setting.java 的內部類,它會判斷之後來加載對應的view和數據來顯示UI.
HeaderAdapter已經定義了4中類型的View 類型
static final int HEADER_TYPE_CATEGORY = 0;//用來分類的
static final int HEADER_TYPE_NORMAL = 1;//常規項
static final int HEADER_TYPE_SWITCH = 2;//開關項
static final int HEADER_TYPE_BUTTON = 3;//按鈕項
前3種應該都見過,為了讓大家看到第4項,我把稍微修改了一下我的HeaderAdapter源碼,也就是上面圖2中的security 選項.
HeaderAdapter 的getHeaderType 方法決定了配置在settings_headers.xml 裏面的header的類型.
HeaderAdapter 的getView 方法根據header的類型 來加載對應的布局文件.
static int getHeaderType(Header header) {
if (header.fragment == null && header.intent == null) {
return HEADER_TYPE_CATEGORY;
} else if (header.id == R.id.WIFI_settings || header.id == R.id.bluetooth_settings
|| header.id == R.id.hotknot_settings) {
return HEADER_TYPE_SWITCH;
} else if (header.id == R.id.security_settings) {
return HEADER_TYPE_BUTTON;
} else {
return HEADER_TYPE_NORMAL;
}
}
getView 方法內容太多,這裏就不貼出來了.
但要註意的是在getView方法裏面,當發現一個header 的類型是button的時候也會給header 的button增加一個onclick事件的,這個事件和header本事的onHeaderClick 是沒有沖突的,因為2者不受同一個控件.
那麽每一個header 是如果響應點擊操作的呢.這個就要看Setting.java的onHeaderClick 方法了, onHeaderClick 方法會調用父類的onHeaderClick方法來打開相關的應用,其父類是根據我們配置在settings_headers.xml裏面的fragment和intent 來打開相對應的activity的.
Setting.java -- onHeaderClick
public void onHeaderClick(Header header, int position) {
boolean revert = false;
if (header.id == R.id.account_add) {
revert = true;
}
super.onHeaderClick(header, position);
if (revert && mLastHeader != null) {
highlightHeader((int) mLastHeader.id);
} else {
mLastHeader = header;
}
}
PreferenceActivity -- onHeaderClick
public void onHeaderClick(Header header, int position) {
if (header.fragment != null) {
if (mSinglePane) {
Log.d(TAG, "onHeaderClick, single pane and startWithFragment.");
int titleRes = header.breadCrumbTitleRes;
int shortTitleRes = header.breadCrumbShortTitleRes;
if (titleRes == 0) {
titleRes = header.titleRes;
shortTitleRes = 0;
}
startWithFragment(header.fragment, header.fragmentArguments, null, 0,
titleRes, shortTitleRes);
} else {
Log.d(TAG, "onHeaderClick, multiple pane and switchToHeader.");
switchToHeader(header);
}
} else if (header.intent != null) {
Log.d(TAG, "onHeaderClick, start activity with header intent.");
startActivity(header.intent);
}
}
