深度學習方法（十）：卷積神經網絡結構變化——Maxout Networks，Network In Network，Global Average Pooling

歡迎轉載，轉載請註明：本文出自Bin的專欄blog.csdn.net/xbinworld。
技術交流QQ群：433250724，歡迎對算法、技術感興趣的同學加入。

最近接下來幾篇博文會回到神經網絡結構的討論上來，前面我在“深度學習方法（五）：卷積神經網絡CNN經典模型整理Lenet，Alexnet，Googlenet，VGG，Deep Residual Learning”一文中介紹了經典的CNN網絡結構模型，這些可以說已經是家喻戶曉的網絡結構，在那一文結尾，我提到“是時候動一動卷積計算的形式了”，原因是很多工作證明了，在基本的CNN卷積計算模式之外，很多簡化、擴展、變化都可以讓卷積計算獲得更多特性，比如參數減少，計算減少，效果提升等等。

接下來幾篇文章會陸續介紹下面這些topic:

1. Maxout Networks
2. Network In Network
3. Inception Net（Google）
4. ResneXt
5. Xception（depth-wise convolution）
6. Spatial Transformer Networks
7. …

本文先介紹兩個13，14年的工作：Maxout Networks，Network In Network。網上有不少資料，但是很多作者我相信自己都沒有完全理解，在本文中我會盡可能描述清楚。本文重點在於Network In Network。本文針對論文和網絡資料的整理，自己重新撰寫，保證每一個初學者都可以看懂。

1、Maxout Network

坦白說Maxout本身並不能算卷積結構的變化，但是它提出了一個概念——線性變化+Max操作可以擬合任意的的凸函數，包括激活函數（如Relu）；後面要介紹的NIN有關系，所以先介紹一下Maxout。

Maxout出現在ICML2013上，大神Goodfellow（GAN的提出人~）將maxout和dropout結合後，號稱在MNIST, CIFAR-10, CIFAR-100, SVHN這4個數據上都取得了start-of-art的識別率。

從論文中可以看出，maxout其實是一種激或函數形式。通常情況下，如果激活函數采用sigmoid函數的話，在前向傳播過程中，隱含層節點的輸出表達式為：

一般的MLP就是這樣情況。其中W一般是2維的，這裏表示取出的是第i列（對應第i個輸出節點），下標i前的省略號表示對應第i列中的所有行。如果是maxout激活函數，則其隱含層節點的輸出表達式為：

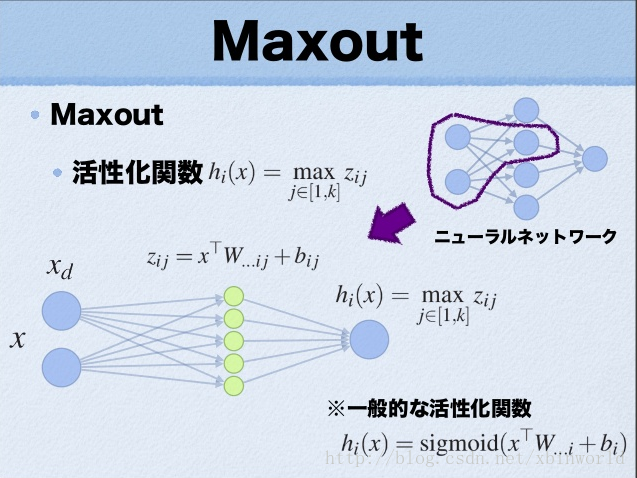

這裏的W是3維的，尺寸為d*m*k，其中d表示輸入層節點的個數，m表示隱含層節點的個數，k表示每個隱含層節點展開k個中間節點，這k個中間節點都是線性輸出的，而maxout的每個節點就是取這k個中間節點輸出最大的那個值。參考一個日文的maxout ppt 中的一頁ppt如下：

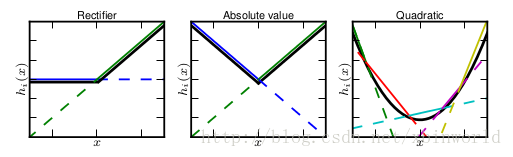

這張圖的意識是說，紫圈中的隱藏節點展開成了5個黃色節點，取max。Maxout的擬合能力是非常強的，它可以擬合任意的的凸函數。從左往右，依次擬合出了ReLU，abs，二次曲線。

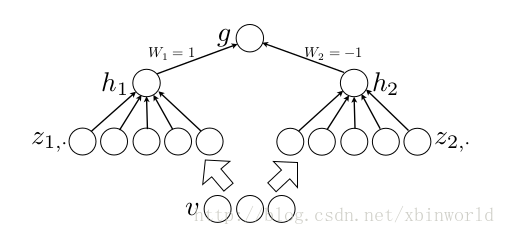

作者從數學的角度上也證明了這個結論，即只需2個maxout節點就可以擬合任意的凸函數了（相減），前提是中間節點的個數可以任意多，如下圖所示，具體可以翻閱paper[1]。maxout的一個強假設是輸出是位於輸入空間的凸集中的….這個假設是否一定成立呢？雖然ReLU是Maxout的一個特例——實際上是得不到ReLU正好的情況的，我們是在學習這個非線性變換，用多個線性變換的組合+Max操作。

2、Network In Network

OK，上面介紹了Maxout[1]，接下來重點介紹一下14年新加坡NUS顏水成老師組的Min Lin一個工作Network In Network ，說實話，不論是有心還是無意，本文的一些概念，包括1*1卷積，global average pooling都已經成為後來網絡設計的標準結構，有獨到的見解。

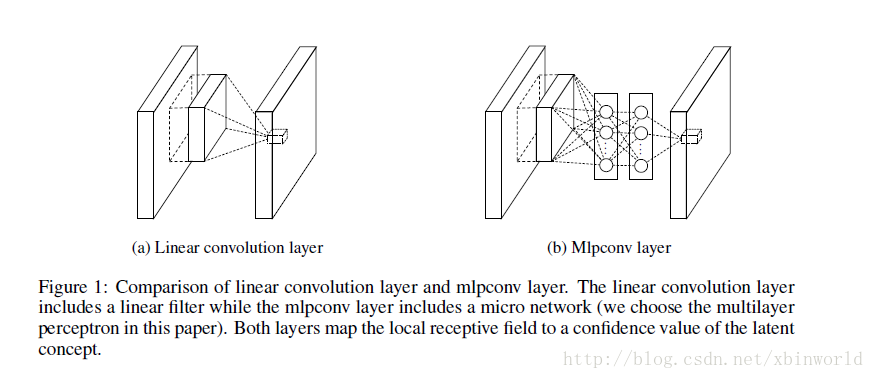

圖1

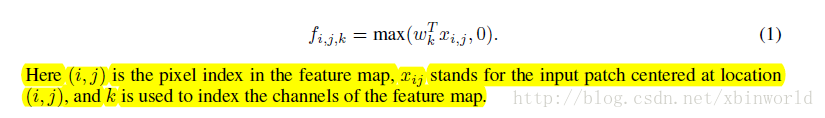

先來看傳統的卷積，圖1左：

很多同學沒有仔細看下標的含義，所以理解上模棱兩可。xij表示的是一個卷積窗口的patch（一般是k_h*k_w*input_channel），k表示第k個kernel的index；激活函數是ReLU。並不是說只做一個kernel，而是指任意一個kernel。

再來看本文提出的Mlpconv Layer，也就是Network In Network，圖1右。這裏只是多加了一層全連接MLP層，什麽意思呢？作者稱之為“cascaded cross channel parametric pooling layer”，級聯跨通道的帶參數pooling層，目的是：

Each pooling layer performs weighted linear recombination on the input feature maps

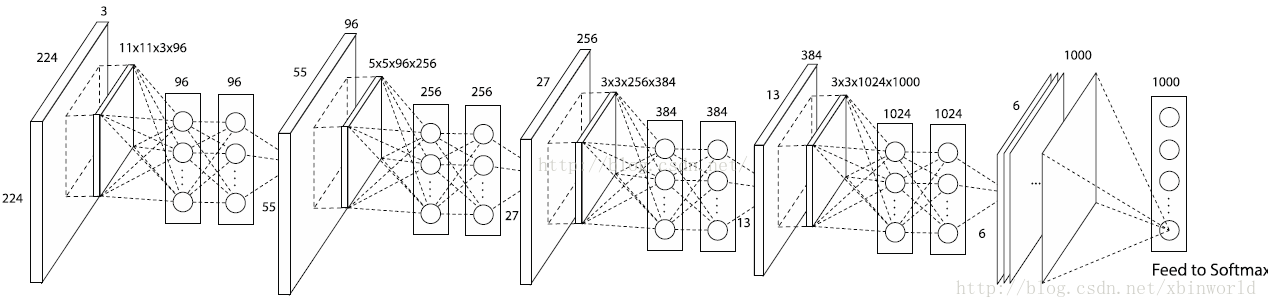

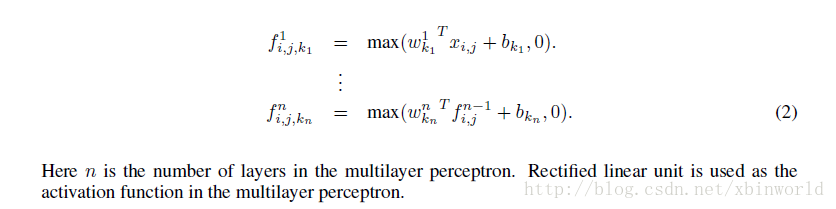

看公式2就很清楚了，是第一層還是傳統的卷積，在做一次卷積以後，對輸出feature map的中的每一個像素點fij，其對應的所有channel又做了一次MLP，激活函數是ReLU。n表示第n層，而kn表示一個index，因為在第n層裏面有很多kernel，和前面公式1是一個道理。所以，我們看下面整個NIN網絡就很清楚了：

看第一個NIN，本來11*11*3*96（11*11的卷積kernel，輸出map 96個）對於一個patch輸出96個點，是輸出feature map同一個像素的96個channel，但是現在多加了一層MLP，把這96個點做了一個全連接，又輸出了96個點——很巧妙，這個新加的MLP層就等價於一個1 * 1 的卷積層，這樣在神經網絡結構設計的時候就非常方便了，只要在原來的卷積層後面加一個1*1的卷積層，而不改變輸出的size。註意，每一個卷積層後面都會跟上ReLU。所以，相當於網絡變深了，我理解其實這個變深是效果提升的主要因素。

舉例解釋

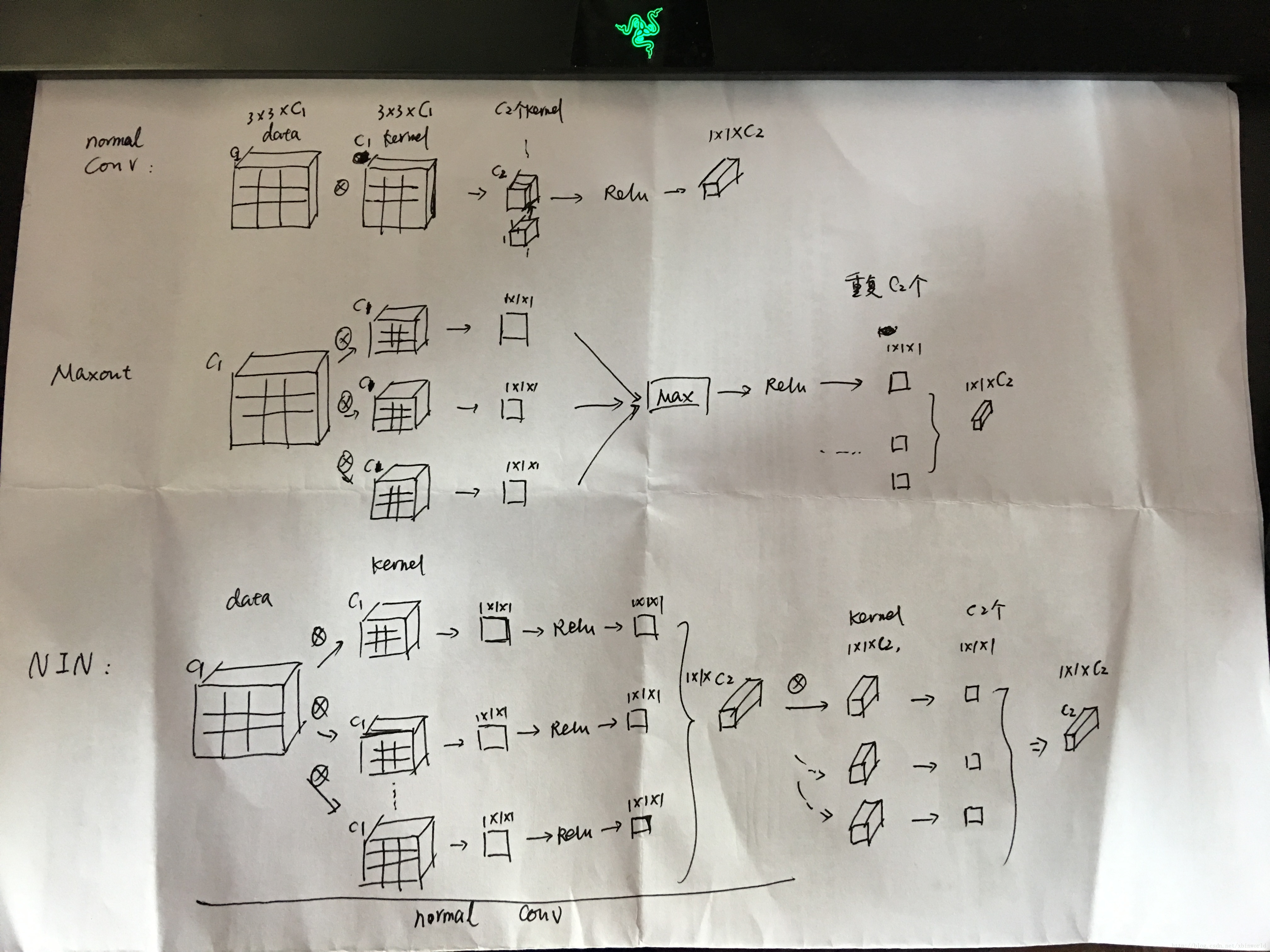

假設現在有一個3x3的輸入patch，用x代表，卷積核大小也是3x3，向量w代表，輸入channel是c1，輸出channel是c2。下面照片是我自己手畫的，比較簡單，見諒：）

• 對於一般的卷積層，直接x和w求卷積，得到1*1的1個點，有C2個kernel，得到1*1*c2；
• Maxout，有k個的3x3的w（這裏的k是自由設定的），分別卷積得到k個1x1的輸出，然後對這k個輸入求最大值，得到1個1*1的點，對每一個輸出channel都要這樣做；
• NIN，有k個3x3的w（這裏的k也是自由設定的），分別卷積得到k個1x1的輸出，然後對它們都進行relu，然後再次對它們進行卷積，結果再relu。（這個過程，等效於一個小型的全連接網絡）

這裏建立了一個概念，全連接網絡可以等價轉換到1*1的卷積，這個idea在以後很多網絡中都有用到，比如FCN[5]。

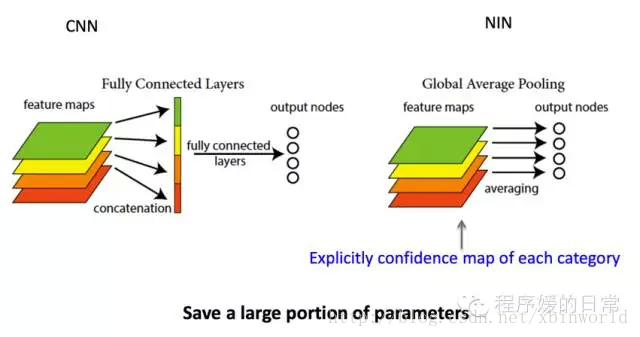

Global Average Pooling

在Googlenet網絡中，也用到了Global Average Pooling，其實是受啟發於Network In Network。Global Average Pooling一般用於放在網絡的最後，用於替換全連接FC層，為什麽要替換FC？因為在使用中，例如alexnet和vgg網絡都在卷積和softmax之間串聯了fc層，發現有一些缺點：

（1）參數量極大，有時候一個網絡超過80~90%的參數量在最後的幾層FC層中；
（2）容易過擬合，很多CNN網絡的過擬合主要來自於最後的fc層，因為參數太多，卻沒有合適的regularizer；過擬合導致模型的泛化能力變弱；
（3）實際應用中非常重要的一點，paper中並沒有提到：FC要求輸入輸出是fix的，也就是說圖像必須按照給定大小，而實際中，圖像有大有小，fc就很不方便；

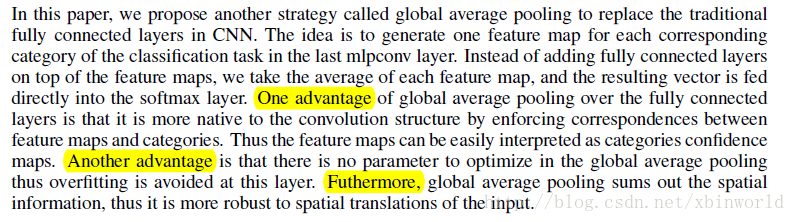

作者提出了Global Average Pooling，做法很簡單，是對每一個單獨的feature map取全局average。要求輸出的nodes和分類category數量一致，這樣後面就可以直接接softmax了。

作者指出，Global Average Pooling的好處有：

• 因為強行要求最後的feature map數量等於category數量，因此feature map就會被解析為categories confidence maps.
• 沒有參數，所以不會過擬合；
• 對一個平面的計算，使得利用了空間信息，對於圖像在空間中變化更魯棒；

Dropout

最後稍微提一下dropout，這個是hinton在Improving neural networks by preventing co-adaptation of feature detectors[9]一文中提出的。方法是在訓練時，一層隱藏層輸出節點中，隨機選p（比如0.5）的比例的節點輸出為0，而與這些0節點相連的那些權重在本次叠代training中不被更新。Dropout是一個很強力的正則方法，為啥？因為有一部分權重沒有被更新，減少了過擬合，而且每一次訓練可以看做使用的網絡model是不一樣的，因此，最終全局就相當於是指數個model的混合結果，混合模型的泛化能力往往比較強。一般Dropout用於FC層，主要也是因為FC很容易過擬合。

OK，本篇就到這裏，歡迎初學DL的同學分享，有問題可以在下面留言。

參考資料

[1] Maxout Networks, 2013
[2] http://www.jianshu.com/p/96791a306ea5
[3] Deep learning：四十五(maxout簡單理解)
[4] 論文筆記 《Maxout Networks》 && 《Network In Network》
[5] Fully convolutional networks for semantic segmentation, 2015
[6] http://blog.csdn.net/u010402786/article/details/50499864
[7] 深度學習（二十六）Network In Network學習筆記
[8] Network in Nerwork， 2014
[9] Improving neural networks by preventing co-adaptation of feature detectors
