本文匯集整理CAD文件與其他各種格式的轉換方法和技巧，以及CAD與其他軟件之間的相互導入和導出。
- 軟件名稱：
- autocad2016破解版 64位 官方簡體中文安裝版
- 軟件大小：
- 1.67GB
- 更新時間：
- 2015-02-28
一、CAD文件的保存格式
CAD文件可以保存為2種文件格式：dwg圖形文件格式和dxf圖形交換文件格式。其中dxf格式是二進制格式，適用於與其他軟件之間進行格式交換保存，例如3DMax、Potoshop等軟件。
二、CAD文件不同版本轉換

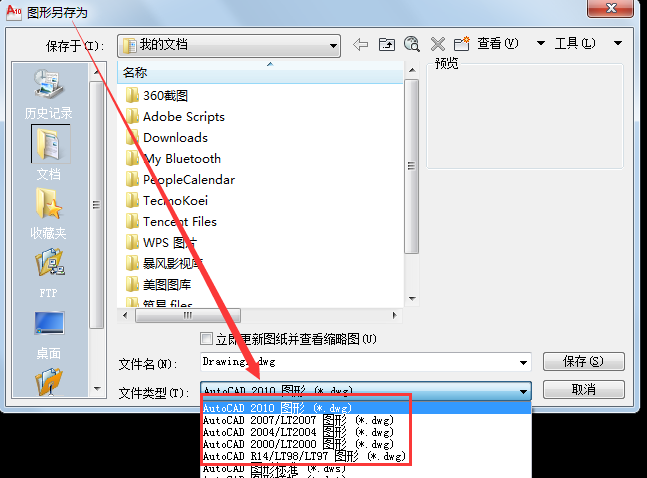

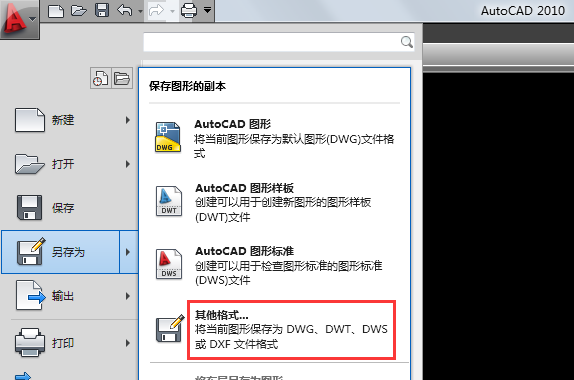

在任何版本的CAD中，可以將圖形文件【保存】或【另存為】為當前版本以及更低版本的DWG文件或DXF文件。

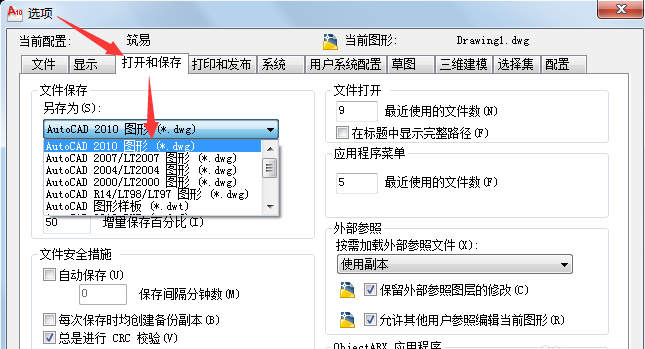

也可以OPtions命令打開【選項】窗口，在【打開和保存】選項卡中，在【另存為】中設置默認保存的dwg版本。
1、CAD文件轉PDF文件

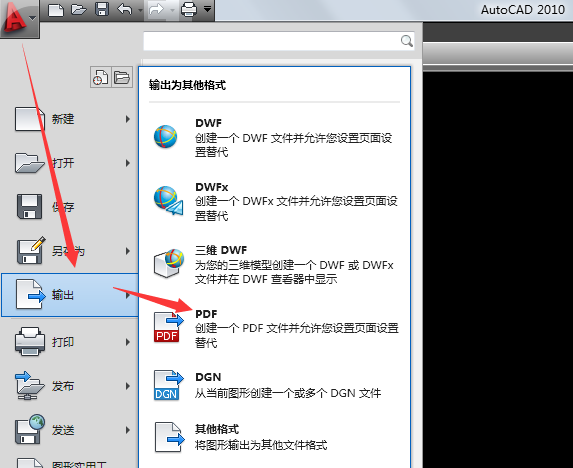

1）左上角“A”字下拉菜單 -> 輸出 -> PDF。

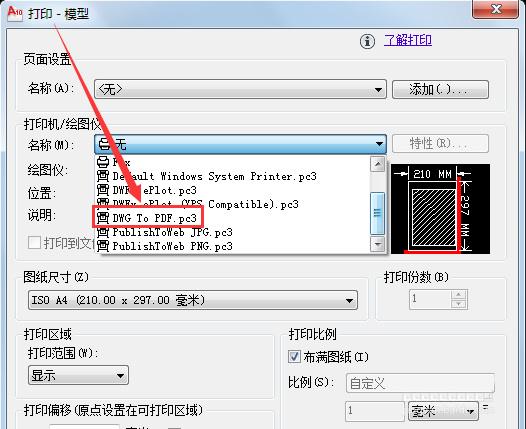

2）Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“DWF To PDF.pc3”，然後選擇圖形區域打印。
2、CAD文件轉JPG文件

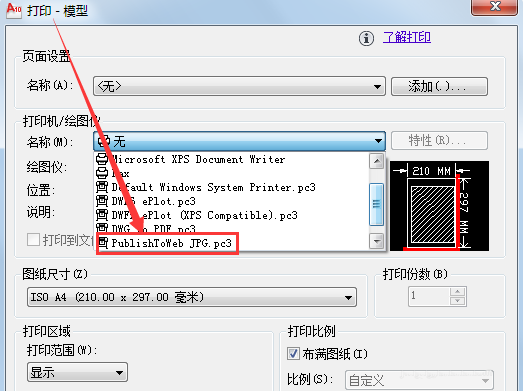

Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“PublishToWeb JPG.pc3”，然後選擇圖形區域打印。

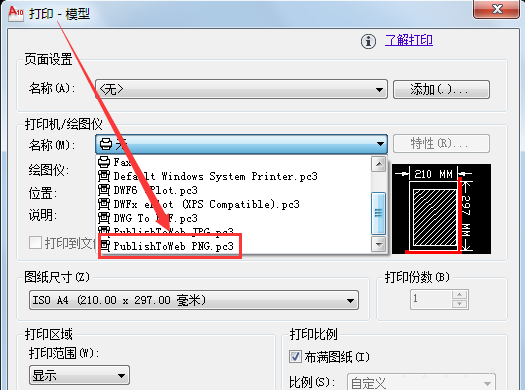

3、CAD文件轉PNG文件
Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“PublishToWeb PNG.pc3”，然後選擇圖形區域打印。
4、CAD文件轉CDR文件

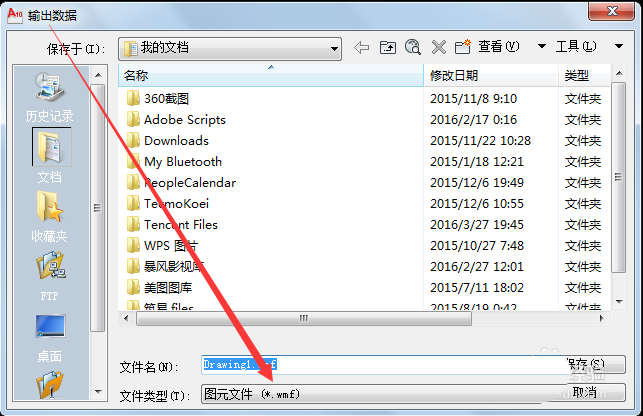

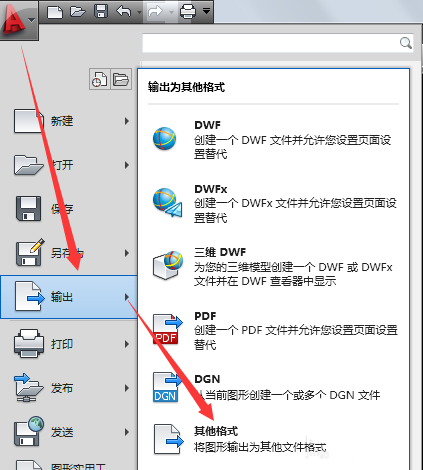

1）在CAD中，左上角“A”字下拉菜單 -> 輸出 -> 其他格式，打開【輸出數據】對話框，輸出WMF文件。
2）在CORELDRAW中，新建文件，文件 -> 輸入（Ctrl+I快捷鍵），輸入WMF文件。輸入的WMF為單個群組，可以解散群組後修改，然後保存為CDR格式。
