cad怎麽畫鋼琴平面圖?

通過本篇的繪制，首先使用矩形命令繪制鋼琴架及座墊，再使用矩形命令和圖案填充命令，來繪制鋼琴琴鍵，再將繪制好的琴鍵移至鋼琴架上，從而完成鋼琴平面圖的繪制。

軟件名稱：

autocad2016破解版 64位 官方簡體中文安裝版

軟件大小：

1.67GB

更新時間：

2015-02-28

1、啟動auto cad軟件，執行“矩形”命令（rec）,繪制1575mmX230mm和1575X50mm的直角矩形。

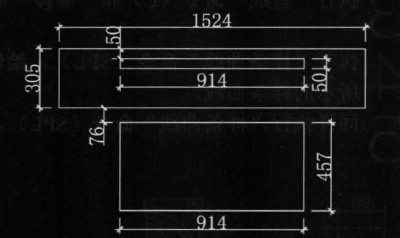

2、執行矩形命令和移動命令（M），繪制出如圖所示圖形。

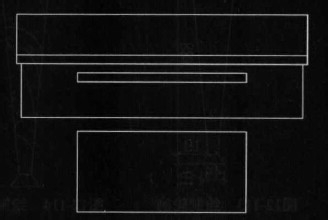

3、執行移動命令，按[F8]鍵打開“正交”模式，捕捉上一步繪制的矩形中點，將二部分直角矩形圖形組合在一起。

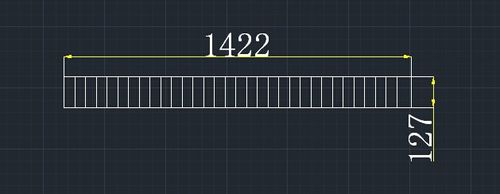

4、執行“矩形”命令（rec）,繪制一個1422mmX127mm的直角矩形，執行分解命令（X）將直角矩形對象進行找散操作；再執行“偏移”命令（O），將豎線依次向右偏移44mm的距離，從而完成鋼琴輪廊的繪制。

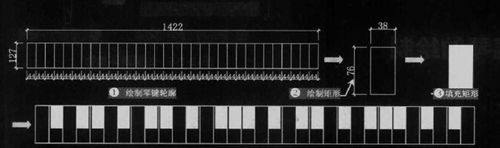

5、執行“矩形”命令，繪制一個38mmX76mm的直角矩形，再執行“圖案填充”命令（BHA），選擇預定義，填充圖案為“solid”,對矩形對象進行填充，最後執行復制命令（co）,將填充好的矩形圖案復制到圖中所示的位置。

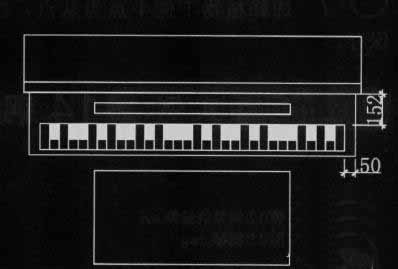

6、執行“移動”命令，將鋼琴琴鍵移動到圖中所示的位置，從而完成鋼琴的繪制。
