一、硬體環境

1. CC2530開發板
2. 除錯工具：CC Debugger或SmartRF04EB
3. ZigBee USB Dongle：用於抓包

二、軟體環境

2.1 Z-Stack 下載及安裝

1. Z-Stack下載路徑連結
2. 下載HA協議棧
   進入Z-Stack下載路徑後選擇 Z-STACK-HOME 進行下載，如下圖所示：

3. Z-Stack協議棧安裝
   （1）雙擊Z-Stack_Home_1.2.2a.exe

   （2）一直選擇預設按鈕直到安裝完成。
   （3）安裝完成後，可以在安裝目錄下找到一個名為Z-Stack Home 1.2.2a.44539的資料夾，該資料夾中提供了HA的一些樣例，我們可以根據自己的應用和需求進行修改。

2.2 安裝 IAR
1. 此處需要注意的是針對不同的協議棧需要安裝不同版本的IAR，開啟Z-Stack Home 1.2.2a.44539資料夾下《Z-Stack Home Release Notes.txt》，我們發現此處所用的IAR版本為9.10.1，如下圖所示：

2. 我們選擇安裝IAR10.10.1，經驗證該版本可用於Z-Stack Home 1.2.2a的開發，同時IAR10.10.1也可用於ZigBee 3.0 協議棧的開發。
3. 雙擊EW8051-10101-Autorun.exe進行安裝

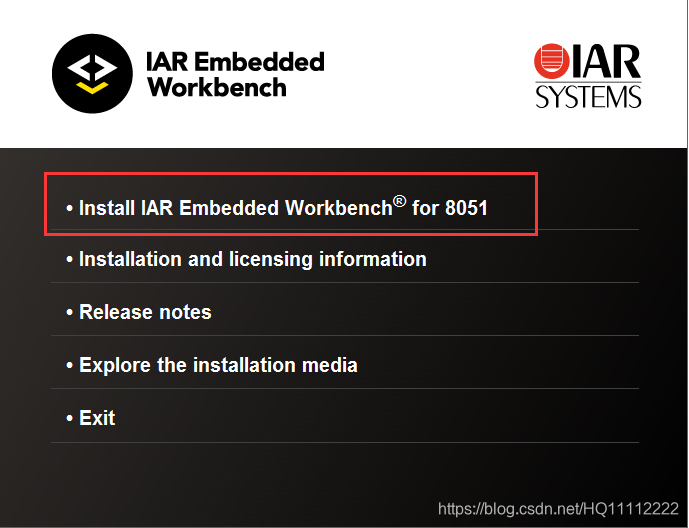

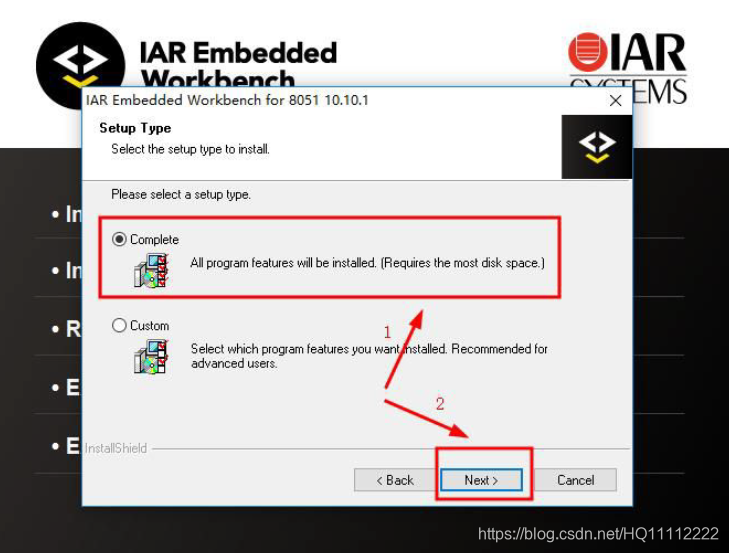

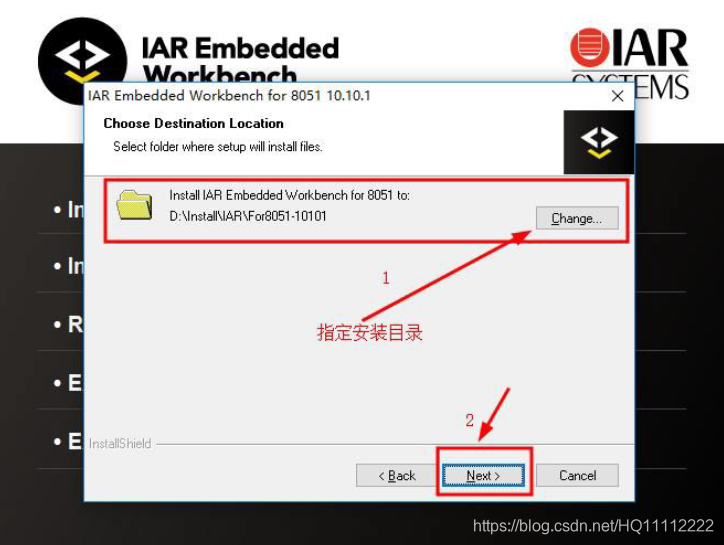

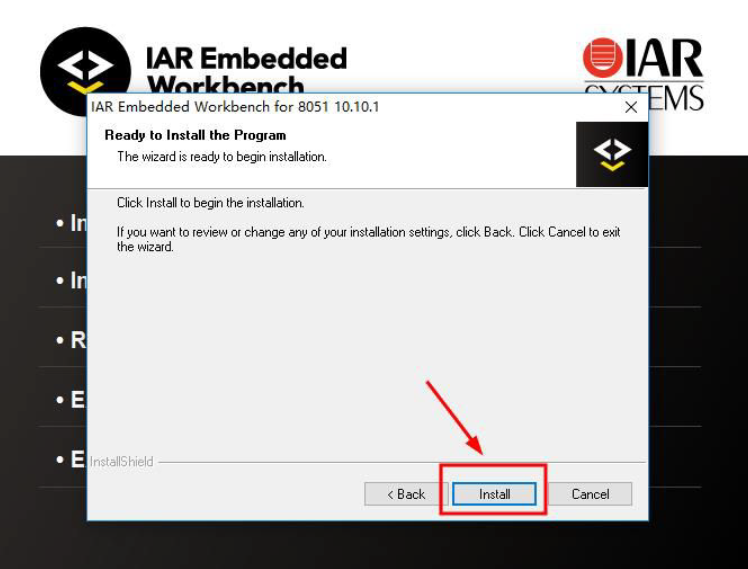

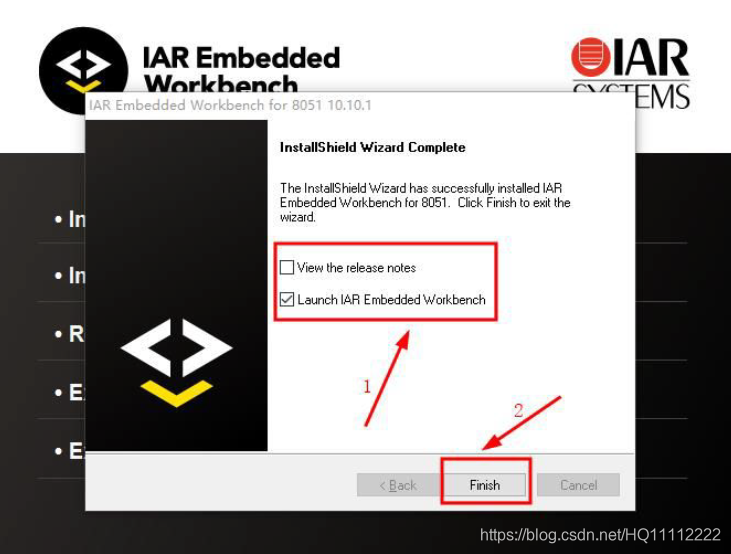

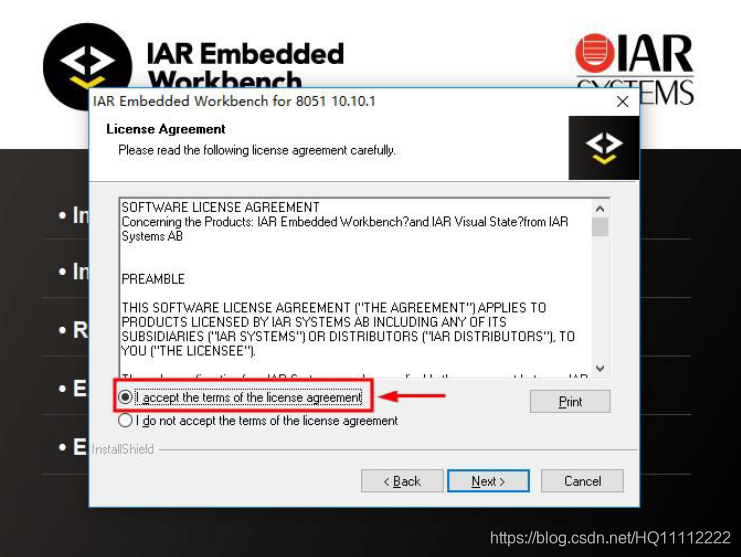

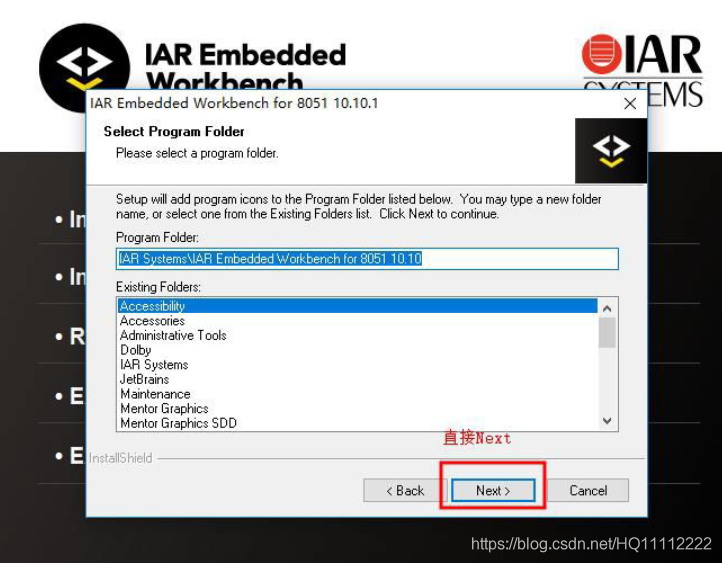

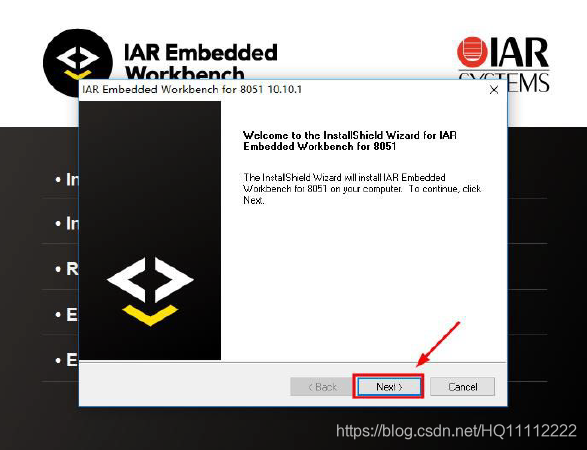

4. 點選 Install IAR Embedded Workbench for 8051

3.1 硬體工具：CC Debugger或SmartRF04EB
3.2 軟體工具：Flash-programmer

1. Flash-programmer下載路徑
2. 下載Flash-programmer後，按照預設路徑進行安裝
3. 安裝完成後開啟Flash-programmer
4. 連線CC Debugger到CC2530開發板，按下CC Debugger上Reset按鍵，Flash-programmer會識別到CC Debugger ，如下圖

5. 選擇韌體路徑，選擇Erase and program，點選Perform actions進行燒錄


四、抓包環境

4.1 給ZigBee USB Dongle燒錄Sniffer韌體

1. Sniffer韌體在Sniffer安裝目錄下，如未安裝Sniffer，需下載安裝
2. Sniffer下載路徑
3. 下載完成後雙擊Setup_SmartRF_Packet_Sniffer_2.18.1.exe
4. 選擇預設選項進行安裝
5. 安裝完成後可在C:\Program Files (x86)\Texas Instruments\SmartRF Tools\Packet Sniffer\bin\general\firmware目錄下找到Sniffer韌體

6. 開啟Flash-programmer，選擇對應的Sniffer韌體燒錄到ZigBee USB Dongle中
7. 注意：給ZigBee USB Dongle燒錄韌體需要用到轉接板，如下圖所示：


4.2 Ubiqua抓包軟體安裝

1. 首先安裝Microsoft .NET Framework 4.0
2. 安裝UbiquaToolbox_1.4.2244
3. 用Ubiqua資料夾下的 Ubiqua.exe 覆蓋安裝路徑下的對應檔案

4.3 Ubiqua抓包軟體使用

1. 開啟 Ubiqua 軟體
2. 開啟 Ubiqua 軟體後介面如下：

3. 開啟配置選單 Tools->Options,選擇 Security ,新增如下 key

4. 插上ZigBee USB Dongle
5. 新增裝置（按1–>4的順序）

6. 裝置新增成功後如下圖所示

7. 選擇協議

8. 選擇通道

9. 開啟裝置
