【ArcGIS|空間分析|網路分析】10 在網路資料集上配置實時流量
文章目錄
以上內容帶*部分沒有做
參考ArcGIS幫助文件
要求
1、在地理資料庫中，使用聖地亞哥的街道、轉彎和路標要素新建一個網路資料集。該網路資料集同樣將包含歷史流量資料（以及可選的實時流量資料），這樣就可以檢視一天中不同時間的行駛速度，並求解時間相關的網路問題。
2、使用功能完整的網路資料集（可處理實時流量），需要註冊資料提供商所提供的實時流量源。之後，資料提供商會提供訪問流量源的使用者名稱和密碼。在更新流量資料地理處理工具中輸入使用者憑據，從流量源讀取資料並將它轉換為 Network Analyst 可讀取的格式。目前，Network Analyst 支援的三個資料供應商為 HERE、INRIX 和 TomTom。
步驟
啟用實時流量的網路資料集依賴於來自資料提供商的持續流量檔案源，以獲取最新的行駛速度。稍後部分將執行地理處理工具從流量源生成實時流量檔案，稱為動態流量格式 (DTF) 檔案。現在您需要建立一個空資料夾來儲存這些檔案，以便在建立網路資料集時可以將其指向該資料夾。
1、開啟 Windows 資源管理器。
2、在您具有讀寫許可權的位置建立一個資料夾，命名為 TrafficFiles。例如，您可能希望在 C:\Data 建立資料夾，則完整路徑為 C:\Data\TrafficFiles。
2 建立網路資料集
1、在目錄樹中，展開 SanDiego.gdb。 單擊 Transportation 要素資料集。
2、右鍵單擊 Transportation 要素資料集並單擊新建 > 網路資料集。 開啟新建網路資料集嚮導。
3、輸入 SanDiego_ND 作為網路資料集的名稱。

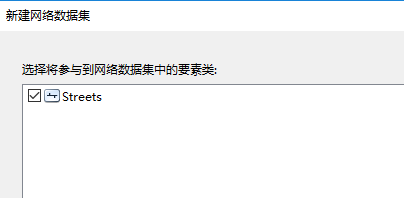

4、選中 Streets 要素類並將其作為網路資料集的源。
5、單擊是在網路中構建轉彎模型。
選中 <通用轉彎> 後，便可以新增預設轉彎懲罰值。

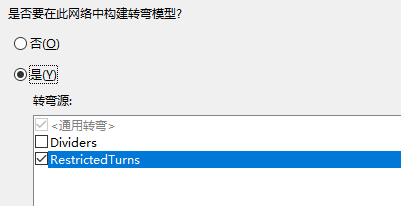

6、選中 RestrictedTurns 以將其選作轉彎要素源。
7、設定關配置連通性的資訊。
本情況中因為您使用的是預設設定，所以無需在此更改任何設定。

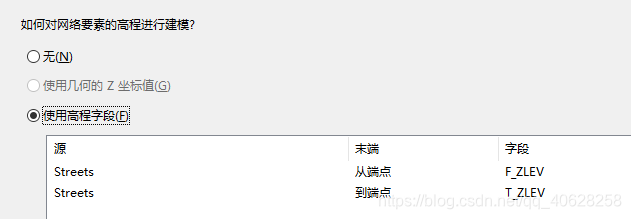

8、此資料集具有高程欄位，因此請確保選擇使用高程欄位選項。
為街道源的“自”端選擇 F_ZLEV，而為“至”端選擇 T_ZLEV。

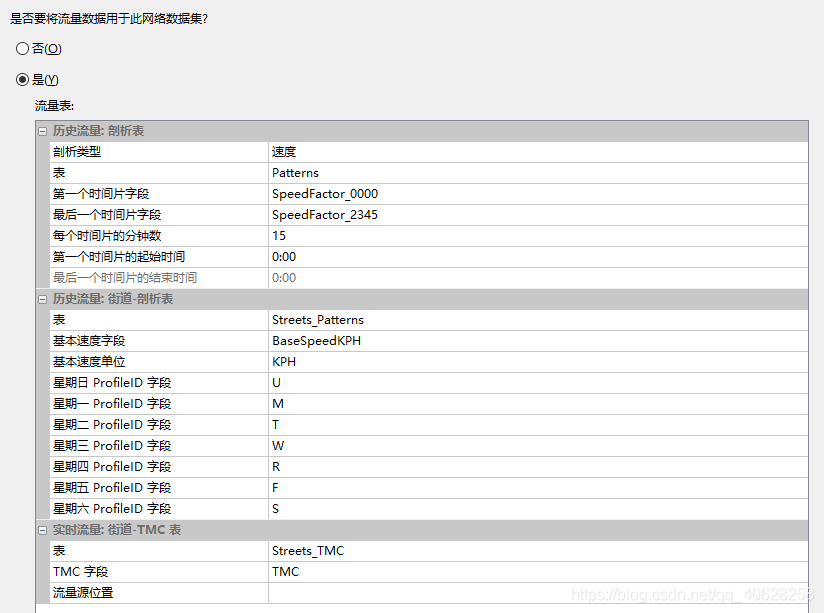

9、配置歷史和實時流量資料。設定實時流量資料需要配置歷史流量資料。
地理資料庫 SanDiego 中包含了兩個儲存歷史流量資料的表：Patterns 和 Streets_Patterns。
- Patterns 表用作網路資料集的剖析表。每個剖析都將描述一天中行駛速度每隔 15 分鐘的變化情況。
- Streets_Patterns 表用作街道-剖析表。表中的記錄將邊源要素與 Patterns 表中的剖析進行連結。可在一週中的每一天為源要素的每個數字化方向指定典型剖析。將街道源要素與流量剖析進行連結，可描述一整週中街道的不同流量速度。
- Patterns 表中的行駛速度與暢通行駛的速度相關聯，這樣具有不同暢通行駛速度的許多不同源要素可共享同一個剖析。此設計將儲存要求降到最低。
- 街道-TMC 表配合實時流量資料使用。它將源要素與標準流量訊息通道 (TMC) 程式碼進行連結，而這些程式碼則依次與 DTF 檔案中儲存的實時行駛速度相關聯。DTF 檔案專門為讀取和了解網路資料集而設計。更新流量資料工具通過連線到資料提供程式的流量源、讀取資料進而將資料轉換為 DTF 來建立 DTF 檔案。在本練習稍後的部分，您將執行此工具並將輸出檔案儲存在您建立的 TrafficFiles 資料夾中。
- ArcGIS Network Analyst 擴充套件模組會識別表的方案並自動在嚮導中配置本頁面的歷史流量部分。它還可以配置實時流量部分的表格，但流量源位置屬性除外。
10、實時交通流量：街道-TMC 表部分，確保表設定為 Streets_TMC，而 TMC 欄位設定為 TMC。
11、單擊流量源位置來選擇屬性。
12、點選該屬性右側出現帶有省略號的按鈕。
彈出實時流量源位置對話方塊。它可用於指定以下三個選項的其中之一：此時未參考任何流量源（無），資料夾中會包括 DTF 檔案（資料夾）或者地理處理服務會提供網路資料集實時流量資料。

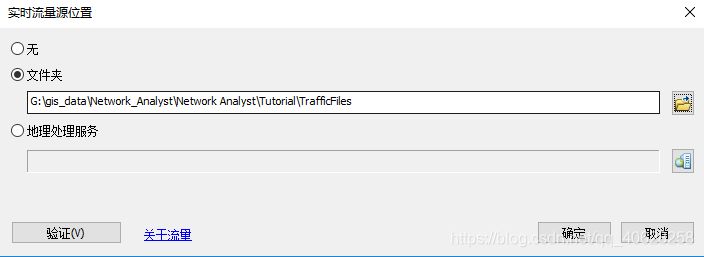

13、單擊資料夾，然後單擊“瀏覽”按鈕瀏覽。將彈出實時流量源位置資料夾對話方塊。
瀏覽並單擊您在本練習前兩步中建立的 TrafficFiles 資料夾，（可以使用通用命名約定（即 UNC）路徑引用該資料夾。如果您計劃在本地計算機網路上共享多個網路資料集，則此項會很有幫助。）
14、返回至實時流量源位置對話方塊，它顯示了 TrafficFiles 資料夾路徑。
首次下載流量資料時，會向 TrafficFiles 資料夾中新增名為 v1 的資料夾。需將其新增至所示的資料夾路徑。
15、單擊資料夾文字框中顯示的資料夾路徑的末尾，並輸入 \v1。
TrafficFiles 資料夾會出現在新建網路資料集嚮導的流量源位置屬性中。

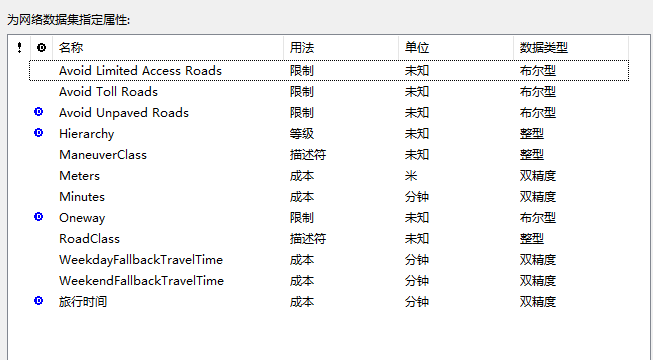

16、出現顯示所有當前網路屬性的頁面。
嚮導將根據提供的一些資料來建立若干個成本屬性。將根據源要素資料中名稱相似的屬性自動建立 Minutes 和 Meters。TravelTime 屬性將根據您在新建網路資料集嚮導的流量頁面中填寫的資訊進行建立。將建立 WeekdayFallbackTravelTime 和 WeekendFallbackTravelTime 屬性來支援 TravelTime 屬性。這些網路屬性中的每一種都具有確定屬性值的賦值器。TravelTime 屬性具有邊流量賦值器。
17、單擊 TravelTime 屬性從而選擇該屬性，然後單擊賦值器。
18、單擊源值選項卡。
19、按 Ctrl 鍵，然後單擊以 Streets 開頭的兩行來選擇這兩行。
20、右鍵單擊任意一行，然後選擇值 > 屬性。出現邊流量賦值器對話方塊。
注意系統會列出賦值順序。因為您已配置實時流量，賦值器首先將通過查詢 TrafficFiles 資料夾中的相關 DTF 檔案來嘗試在實時流量資料中檢索行程成本。由於現在資料夾為空，賦值器會回退到歷史流量。類似的，如果給定時間或街道的實時流量不可用，網路資料集會嘗試使用下一個最佳選項：歷史流量。如果歷史流量資料不可用，則基於在一週中哪一天查詢資料情況的不同，行程成本將在成本屬性（在工作日或週末屬性中指定）中進行檢索。
然而對於此資料集，WeekdayFallbackTravelTime 和 WeekendFallbackTravelTime 的賦值器都將從 Minutes 成本屬性中提取值，這說明這兩個回退屬性沒有真正按工作日和週末進行分解。要更清楚地闡明這些值是相同的這樣一種事實，更改工作日和週末以直接從 Minutes 進行讀取，然後從網路資料集中移除 WeekdayFallbackTravelTime 和 WeekendFallbackTravelTime 屬性。
21、單擊工作日下拉列表，然後選擇分鐘。
22、單擊週末下拉列表，然後選擇分鐘。關閉邊流量賦值器 對話方塊。

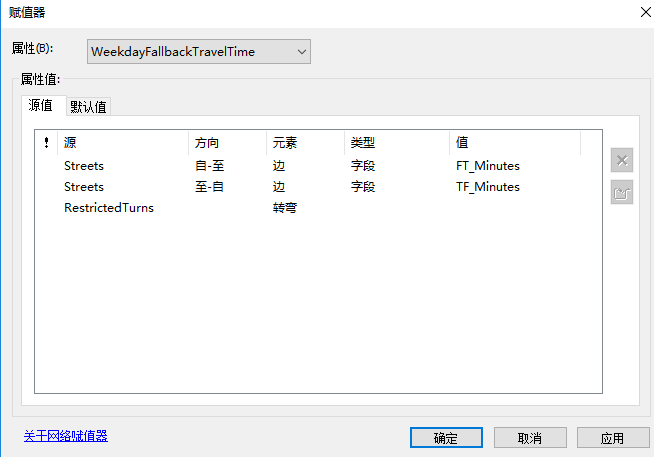

23、從屬性下拉列表中選擇 WeekdayFallbackTravelTime，並檢查源值選項卡中的屬性。針對 WeekendFallbackTravelTime 重複此步驟。
請注意兩組街道源的賦值器都將讀取同一個 Minutes 欄位。這就是要移除這兩個網路屬性而在邊流量賦值器中使用 Minutes 網路屬性的原因。
24、單擊確定關閉賦值器 對話方塊。在新建網路資料集嚮導中，單擊 WeekdayFallbackTravelTime 然後單擊移除。
25、單擊 WeekendFallbackTravelTime 然後單擊移除。
*3 配置時區屬性
Network Analyst 需要一個時區屬性將來自實時流量資料的日期和時間值正確轉換為本地時區值。；當滿足以下條件時將自動建立時區屬性：
- 建立網路資料集時所在的地理資料庫包含一個時區表，該表是含有名為 MSTimeZone 的文字欄位的表。
- 在邊源要素類中具有名為 TimeZoneID 的整型欄位，或在時區表中正好具有一條記錄。
- 當 Network Analyst 在邊源上發現 TimeZoneID 欄位時，它就會建立欄位賦值器，因為 TimeZoneID 應含有將邊源要素與時區表中列出的時區的 ObjectID 相關聯的整數值。
- 如果未發現 TimeZoneID 欄位，但發現在時區表中正好有一條記錄，則 Network Analyst 可建立指向該時區記錄的預設賦值器。當您的整個研究區域都包含在一個時區中時，這將很有用。
聖地亞哥網路資料集完全包含在同一個時區內。在以下步驟中，您將檢查 Network Analyst 配置該資料集的時區網路屬性的方法。
1、右鍵單擊 TimeZoneID 屬性以顯示快捷選單，然後單擊關聯時區表。
出現用來表示 TimeZones 已選中的其他快捷選單。TimeZones 為具有 MSTimeZone 文字欄位的表名。Network Analyst 已識別該欄位，因此自動將時區網路屬性與該表關聯。
2、按 ESC 鍵兩次退出這兩個快捷選單。
3、選擇 TimeZoneID，然後單擊賦值器。
彈出賦值器對話方塊。在源值選項卡上未定義賦值器，因為街道要素類沒有 TimeZoneID 欄位。
4、單擊預設值選項卡。
每種源要素型別都將列在各自的行中。邊行表示所有邊都將分配到求值結果為 1 的常量賦值器，這與 TimeZones 表中唯一一條記錄的物件 ID 值相符。該記錄的 MSTimeZone 值為太平洋標準時間，因此此賦值器保證此網路資料集中的所有邊將標記為處於太平洋標準時區。
4 構建網路資料集
1、設定一個或多個出行模式。
2、單擊是設定方向。
3、單擊構建服務區索引複選框。
4、將顯示所有設定的彙總資訊供您檢視。
5、建立網路後，系統問您是否要構建它。構建過程會確定哪些網路元素是互相連線的，並填充網路資料集屬性。必須先構建網路才能對其執行網路分析。
*5 實時流量源
現在您可裝配一種機制，將實時流量資料自動下載到 TrafficFiles 資料夾中。您建立的網路資料集設定為在 TrafficFiles 資料夾中查詢當前的行駛速度。使用在 TrafficFiles 資料夾中生成 DTF 檔案的地理處理模型工具建立 Python 指令碼以執行該模型，然後建立 Windows 計劃程式任務來定期執行指令碼，為網路資料集提供新的實時流量資料供應。
獲取資料提供商帳戶
要從資料提供商下載流量資料，需要具有使用者名稱和密碼。如要使用功能全面的網路資料集（可處理實時流量）完成本教程練習，需聯絡一名支援的資料提供商並設定帳戶。目前，Network Analyst 支援的三個資料供應商為 HERE、INRIX 和 TomTom。
並非所有提供商均覆蓋相同的區域，並且許多區域並不在實時流量的覆蓋範圍內。因此為網路資料集選擇資料提供商時，需考慮該提供商是否覆蓋研究區域。更新流量資料地理處理工具中支援的三個資料提供商均具有聖地亞哥地區的流量資訊，因此可設定任何一個提供商的帳戶來完成本教程練習。
要了解不同提供商和更新流量資料地理處理工具所支援的區域，可在檢視區域引數中列出的區域時，開啟更新流量資料工具對話方塊，並選擇不同的提供商引數值。
更新流量資料工具中可用的提供商和區域可能隨著 ArcGIS 版本和補丁包的變化而變化。如果可能的話，您最好獲取最新版本和最新補丁包，以確保支援的區域已被列出並能夠正常執行。
開啟模型工具
假設您已收到訪問流量源所需的憑據，那麼接下來開啟執行更新流量資料的地理處理模型工具，並輸入以下資訊：
- 資料提供商
- 使用者名稱和密碼
- 提供聖地亞哥流量資料的資料提供商所在的區域
需要在模型中執行更新流量資料工具；只需要修改下一節中描述的 Python 指令碼，直接執行更新流量資料工具。但是使用者名稱和密碼會顯示在指令碼中。如果通過使用模型和更新流量資料工具對話方塊來輸入此資訊，使用者名稱和密碼會加密。
1、在目錄樹中，展開 SanDiego.gdb。 右鍵單擊下載流量資料地理處理模型並選擇編輯。在模型構建器中開啟下載流量資料工具。
2、雙擊更新流量資料。出現更新流量資料工具對話方塊。
3、單擊顯示幫助，在側面板中檢視引數特定文件。
4、填寫工具對話方塊。將以下子步驟和側面板幫助作為參考。
- 對於提供商，選擇獲取資料訪問憑據時所聯絡的資料提供商。
- 對於使用者名稱，指定通過資料提供商所設定的使用者名稱。
- 對於密碼，指定通過資料提供商所設定的密碼。
- 對於區域，選擇覆蓋加利福尼亞州聖地亞哥的區域。
- 對於流量資料輸出資料夾，指定所建立的 TrafficFiles 資料夾的路徑。例如：C:\Data\TrafficFiles。
- 對於以分鐘為單位的預期更新間隔，指定下載新的流量檔案前所經過的時間間隔。
應該確保間隔的設定頻率不高於提供商更新資料的間隔；否則會將相同的資料下載多次。
記錄以分鐘為單位的預期更新間隔值；當在 Windows 任務計劃程式中建立任務時，會需要該值。
- 對於以分鐘為單位的檔案最長保留期限，指定自動刪除流量檔案之前所經過的時間間隔。檔案的預設保留時間為 12 小時（720 分鐘）。
- 希望保留特定時間的實時流量速度的記錄。它們會佔用磁碟空間，並隨著時間的推移逐步累積，大面積的區域累積速度更快。
執行 Python 指令碼
執行一個 Python 指令碼，它呼叫您在上一節中所配置的地理處理模型。指令碼的名稱為DownloadTraffic.py。
執行 Python 指令碼或地理處理模型所產生的結果是相同的：執行更新流量資料，並在 TrafficFiles 資料夾中建立 DTF 檔案。必須具有 Python 指令碼，因為在本練習的下一節中將使用 Windows 任務計劃程式按照固定時間間隔來下載流量資料。Windows 任務計劃程式無法直接執行地理處理模型，因為模型工具需要在 ArcGIS Desktop 環境下執行；但是，任務計劃程式可以執行 .py (Python) 檔案，因為它們可從作業系統直接執行。
1、單擊開始 > 所有程式 > 附件 > 命令提示符。
執行以下子步驟以在命令提示符視窗中開啟包含 DownloadTraffic.py 檔案的資料夾。檔案的預設路徑為 C:\ArcGIS\ArcTutor\Network Analyst\Tutorial\Exercise10。
如果沒有使用 Windows XP，可以直接使用 Windows 資源管理器導航到資料夾，按 SHIFT 鍵，右鍵單擊資料夾並選擇在此開啟命令視窗，這樣可以跳過以下子步驟。
-
輸入要將 DownloadTraffic.py 複製到其中的驅動器名稱，輸入冒號，然後按 ENTER 鍵。
例如，如果檔案在 C 盤的資料夾中，則輸入 C:。 -
輸入 cd，再輸入空格以及包含 DownloadTraffic.py 檔案的資料夾路徑，然後按 ENTER 鍵。
示例：cd C:\ArcGIS\ArcTutor\Network Analyst\Tutorial\Exercise10。
2|如要執行指令碼，則可輸入檔名 DownloadTraffic.py 並按 ENTER 鍵。
如果打開了 Python 解釋程式，而未執行指令碼，則需要輸入 python.exe 檔案的路徑，按空格鍵，然後輸入指令碼名稱。如果 Python 安裝在 C:\Python27\ArcGIS10.1 中，您需要輸入 C:\Python27\ArcGIS10.1\python.exe DownloadTraffic.py。該格式先指示執行檔案的程式，然後指示程式將執行的檔案的名稱。
設定 Windows 計劃程式任務
可在 Windows 任務計劃程式中設定任務，從而每隔五分鐘執行一次 Python 指令碼並下載最新的實時流量資料。
1、單擊開始，然後在 Windows 搜尋框中輸入任務計劃程式並按下 Enter 鍵，這樣便打開了 Windows 任務計劃程式。
2、單擊任務計劃程式庫。在操作窗格中單擊建立基本任務。開啟建立基本任務嚮導。
3、輸入任務的名稱，還可以輸入任務的描述，例如，在名稱中輸入 “DownloadTraffic”，在描述中輸入“按照固定時間間隔下載流量，以支援 ArcGIS 網路資料集”。
4、單擊下一步。將顯示任務觸發器頁面。在您希望何時啟動任務？下，單擊一次。
儘管目標是每五分鐘執行一次任務，但是此選項不可用。現在先選擇一次，稍後便可修改任務屬性，以便在指定的分鐘數（而非天或周）之後執行任務。
5、單擊下一步。將顯示一次頁面。指定開始下載流量資料的日期和時間。在大多數情況下，使用當前時間。
6、單擊下一步。將顯示操作頁面。在您希望任務執行哪些操作？下，單擊啟動程式。
7、單擊下一步。將顯示啟動程式頁面。
8、單擊程式/指令碼文字框旁的“瀏覽”，選擇可執行的 Python 解釋程式 (python.exe)。當使用命令列執行指令碼時已提及了該檔案，它通常位於以下位置：C:\Python27\ArcGIS10.1\python.exe。
在新增實際引數文字框中，輸入 DownloadTraffic.py 檔案的完整資料夾路徑並使用雙引號 (") 將路徑括起來。
示例："C:\ArcGIS\ArcTutor\Network Analyst\Tutorial\Exercise10\DownloadTraffic.py"單擊下一步。
將顯示摘要頁面。
9、選中單擊“完成”時，開啟此任務的“屬性”對話方塊。
10、單擊完成。將顯示具有任務屬性的對話方塊。
11、單擊觸發器選項卡。
12、單擊一次觸發器並單擊編輯。將出現編輯觸發器對話方塊。
13、在高階設定框中，選中重複任務間隔，然後從下拉列表中選擇與在 DownloadTrafficData 模型工具中所設定的以分鐘為單位的預期更新間隔引數相同的值。該屬性的常用值為 5 分鐘，但是也常使用 10 和 15 分鐘。
14、從持續時間下拉列表中選擇無期限。或者，選擇其他持續時間，以確保任務在某個時間期限後停止。
15、單擊確定。 編輯觸發器對話方塊關閉。
16、進行的屬性設定適用於大多數使用者，但是還應該檢視對話方塊中的其他可用屬性，檢查它們是否阻礙任務執行。例如，如果正在使用未接電源的行動式計算機，應該單擊條件選項卡，並取消選擇僅當接入交流電源時才啟動任務。
17、單擊確定。 任務屬性對話方塊將關閉。
18、進行測試以檢查流量源是否設定正確，等待一段時間並確保 DownloadTrafficData 工具的輸出流量資料資料夾引數中所指定的資料夾位置下具有新的流量檔案。如果使用了之前建議的資料夾位置，則可在 C:\Data\TrafficFiles\v1 中找到流量檔案；這些流量檔案的字尾均為 .dtf。
19、關閉任務計劃程式。
在執行 DownloadTraffic 指令碼時，將出現一個黑色視窗並保持開啟。指令碼完成後，將在指定的輸出流量資料資料夾中建立新的流量檔案。在再次執行指令碼並且流量檔案在輸出資料夾中存在的時間超過更新流量資料工具的以分鐘為單位的檔案最長保留期限引數中所指定的時間之前，流量檔案將一直存在。如果流量檔案的存在時間超過最大期限，則刪除檔案。
在任務計劃程式中禁用並重新啟用 DownloadTraffic 任務。
在不使用本教程練習時可能想阻止執行任務和指令碼。
1、單擊開始，然後在 Windows 搜尋框中輸入任務計劃程式並按下 Enter 鍵，這樣便打開了 Windows 任務計劃程式。
2、單擊任務計劃程式庫。在任務列表中找到 DownloadTraffic 任務。右鍵單擊它並選擇禁用。
3、當再次開始使用啟用了實時流量的網路資料集時，可以重新啟用任務，以開始接收當前的流量資料。要重新啟用任務，右鍵單擊它並選擇啟用。
建立並構建網路資料集後，可設定地理處理模型來下載實時流量資料並隱藏使用者名稱和密碼。通過 Python 檔案執行模型來確保其可以從作業系統直接執行，從而可通過 Windows 任務計劃程式來執行。最後，在任務計劃程式中建立任務來定期執行指令碼。這樣一來，便可持續提供網路資料集可訪問的最新流量資料（DTF 檔案）。
*6 視覺化流量資料
1、單擊 ArcMap 按鈕啟動 ArcMap。如果 ArcMap - 啟動對話框出現，則單擊取消。
2、單擊新增資料按鈕新增資料。導航至剛剛建立並構造的 SanDiego_ND 網路資料集。單擊 SanDiego_ND 來選擇它，然後單擊新增。將彈出新增網路圖層對話方塊。
3、單擊否僅新增網路資料集。
網路資料集圖層將新增到內容列表和地圖顯示。將在地圖上繪製當前行駛速度。綠色表示暢通行駛流量。黃色、橙色和紅色表示相對於每條街道的暢通行駛速度的依次變慢的流量速度。因為流量根據暢通行駛速度進行繪製，而不是按照絕對速度進行繪製，所以當前行駛速度和通暢行駛速度為 25 英里每小時的居住區街道將以綠線進行顯示，而當前行駛速度為 25 英里每小時的主幹道將以紅色進行顯示（如果主幹道的暢通行駛速度快很多時，如 65 英里每小時）。
在預設情況下，ArcMap 將繪製當前日期和時間的流量狀況。對於具有實時流量的邊，這意味著正採用此時的流量狀況。具有歷史資料而不是實時資料的邊，將按照此時可能的情形顯示一週中該天的流量狀況。（在聖地亞哥的深夜或凌晨，地圖中所有流量可能會顯示為綠色。）
Network Analyst 假設作業系統的時鐘和時區設定正確。如果作業系統的時區與網路資料集的時區不匹配（這說明您很可能沒有在太平洋標準時區中），則需要進行時區轉換。TimeZoneID 網路屬性此時可進行無縫轉換，這樣就會看到聖地亞哥的當前流量狀況，或網路資料集可能覆蓋的世界的任何其他部分。
可選擇過濾出歷史流量資料，從而僅檢視通過更改接下來的步驟中描述的圖層屬性，與實時流量資料建立當前關聯的那些邊。
4、右鍵單擊內容列表中的 SanDiego_ND 圖層，然後選擇屬性。單擊符號系統選項卡。選中僅顯示實時流量，然後單擊確定。
根據歷史資料渲染的流量會從僅留下具有實時流量資料的邊的地圖中進行過濾。
5、重複第4步將再次看到歷史記錄和實時流量。
使用如下所示的時間滑塊可檢視不同時間和日期的行駛速度。
6、在工具工具條上，單擊時間滑塊按鈕 時間滑塊。將出現時間滑塊對話方塊。
7、應啟用此滑塊。指向在地圖上啟用/禁用時間按鈕在地圖中禁用時間，如果顯示為在地圖上啟用時間，則單擊此按鈕。
8、單擊時間滑塊條並將其拖動到要檢視流量的時間和日期；或者，在時間滑塊文字框中鍵入該資訊，然後按 ENTER。
如果需要的時間和日期不在當前時間範圍內，則需要更改以下子步驟中描述的時間範圍。
- 單擊時間滑塊視窗中的選項按鈕選項。
- 單擊時間範圍選項卡。
- 從將完整時間範圍限制到下拉列表中選擇 <未定義>。
- 更改開始時間或結束時間值，從而讓目標時間和日期位於界限內。
- 單擊確定。
- 將時間滑塊設定為目標時間和日期。
流量模式通常根據當地時間而有所不同。如果沒有在作業系統上設定的時區中，而是在其他時區中觀察流量資料，則可能想要設定時間滑塊的時區引用從而與正檢視的地圖區域的時區引用相匹配。這樣可在每次調整到時間滑塊之前，避免心理上的轉換時間。
要更改時間滑塊的時區設定，請遵照以下子步驟。
- 單擊時間滑塊視窗中的選項按鈕選項。
- 單擊時間顯示選項卡。
- 在時區下拉列表中選擇正檢視的區域的時區。
- 如果該區域採用夏時制，則請單擊按夏時制調整。
- 單擊確定。
