Altium Designer 模組複用方法

本文介紹兩種模組複用方法:一種是利用Room實現相同模組複用,另外一種是利用複製貼上功能實現。

一、利用Room實現相同模組複用

1.利用Room實現模組複用需要滿足以下條件:

1)PCB中相同模組的對應器件的通道值(Channel Offset)必須相同。
(2)器件不能鎖住,否則無法進行Room複用。
(3)相同模組的對應的原理圖如果不在同一頁原理圖中可以直接使用Room進行復用,如果在同一原理圖中的,需要新建一個原理圖,將該原理圖儲存到工程目錄下,然後再將模組原理圖複製到新建的原理圖中,才能進行模組複用。

2.下面來詳細介紹使用Room進行模組複用的方法:

(1)找到需要進行模組複用的原理圖,如下面所示的原理圖,在PCB中有兩個或者多個模組是一樣的佈局佈線,進行模組複用可以保證每一個模組的佈局佈線保持一模一樣。


在這裡插入圖片描述

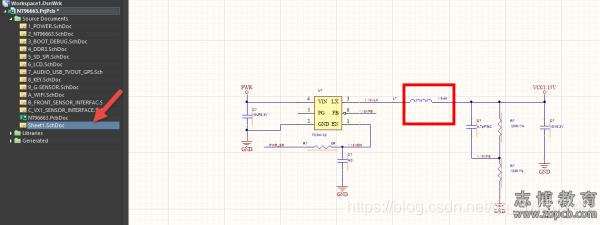

(2)新建一個原理圖,並與上面的原理圖儲存到同一工程目錄下,然後將上面的原理圖複製到新建的原理圖中。位號可以使用手動標註或者軟體自動標註。
在這裡插入圖片描述

(3)將原理圖更新到PCB中,並將其中一個模組完成佈局。
在這裡插入圖片描述
然後雙擊器件檢視器件的通道值(Channel Offset)與對應模組的器件的通道值(Channel Offset)是否一致,不一致的需要手動改為一樣的通道值(Channel Offset),否則無法完成模組複用。但是從PCB中手動修改通道值對於器件比較多的模組來說是浪費時間的事情,這時候就可以利用PCB List的篩選功能來快速修改通道值,具體步驟如下所示。

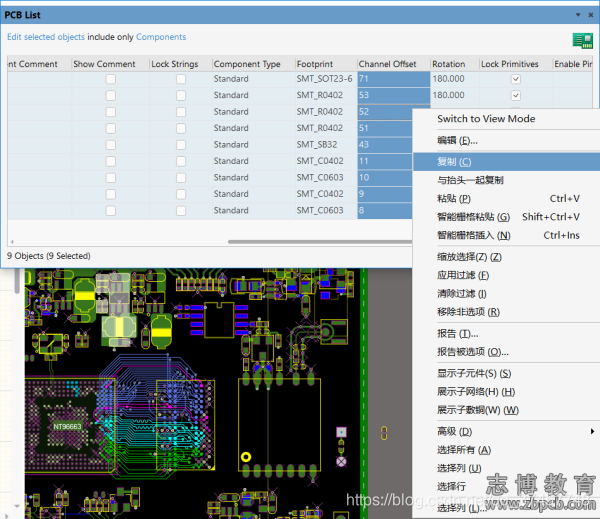

a.選擇其中一個模組,在PCB編輯介面開啟“PCB List”,按照紅框內的設定篩選,只選擇顯示器件,然後找到這些元件的通道值,圖中藍框內就是這些器件的通道值,並將其複製。
在這裡插入圖片描述


複製通道值,將貼上到後面需要複用的模組通道值中。
在這裡插入圖片描述
b.從原理圖中框選另外一個模組,同樣在PCB編輯介面開啟“PCB List”,也是要先按照紅框內的設定篩選,只選擇顯示器件,然後找到這些元件的通道值,將上面複製的通道值貼上到該通道值裡面。
在這裡插入圖片描述
粘貼後的通道值:
在這裡插入圖片描述
需要特別注意的是:相同模組通道值的修改時,需開啟交叉選擇模式,從原理圖中選擇模組,這樣在PCB中才能正確修改通道值。
通道值修改好以後,下面就可以進行利用Room實現模組複用了。

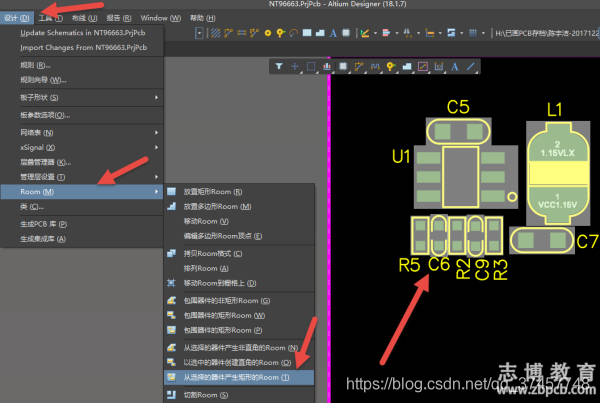

(4)框選模組,生成Room,執行“設計”—>“Room”—>“從選擇的器件產生矩形的Room”,另一個模組的操作方法也是一樣。
在這裡插入圖片描述

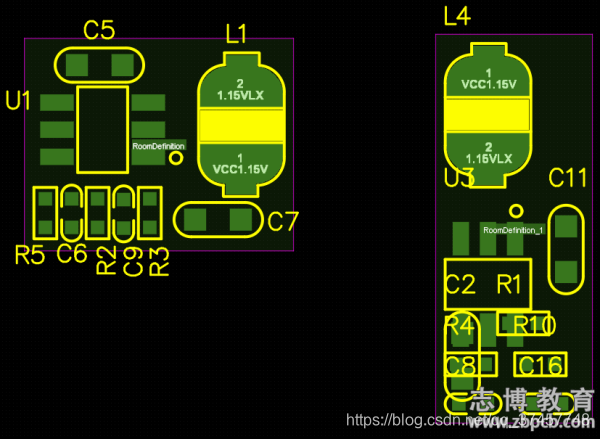

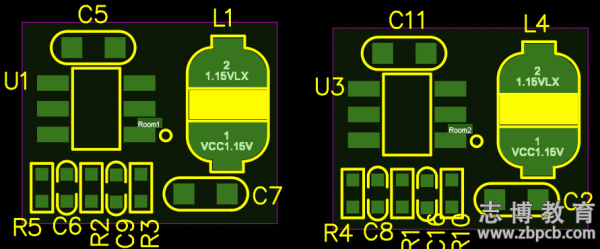

這樣,即可得到包含器件的Room
在這裡插入圖片描述

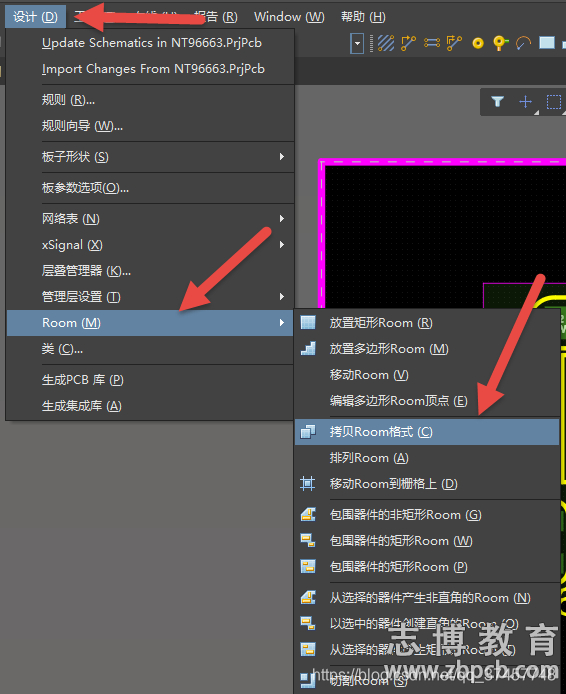

(5)拷貝Room格式,執行下圖的選項:
在這裡插入圖片描述

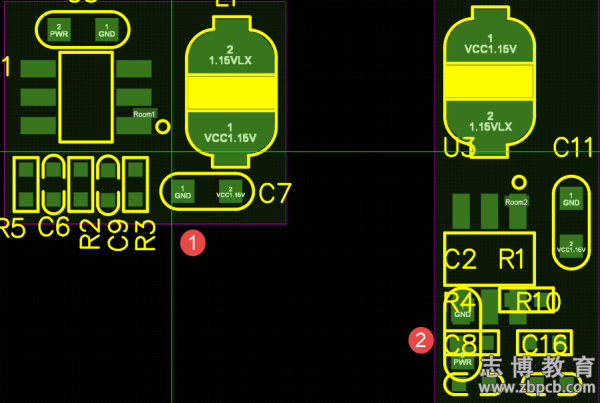

這時候滑鼠會變成一個十字游標,先點選Room1,然後再點選Room2
在這裡插入圖片描述

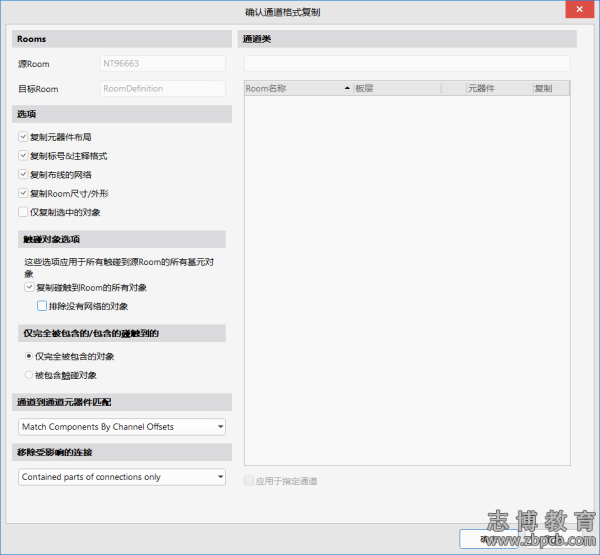

得到下圖對話方塊,按圖中所示進行設定:
在這裡插入圖片描述

設定完畢以後,點選確定,即可複用成功,一模一樣!
在這裡插入圖片描述

二、複製貼上功能實現模組複用

這裡使用上面的電路圖來介紹使用複製貼上功能實現模組複用的方法

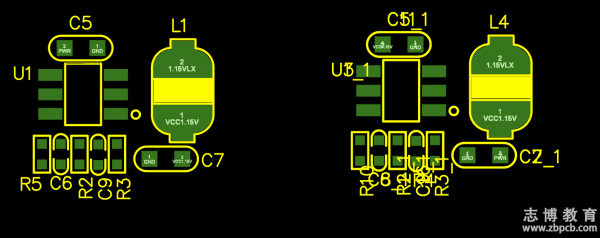

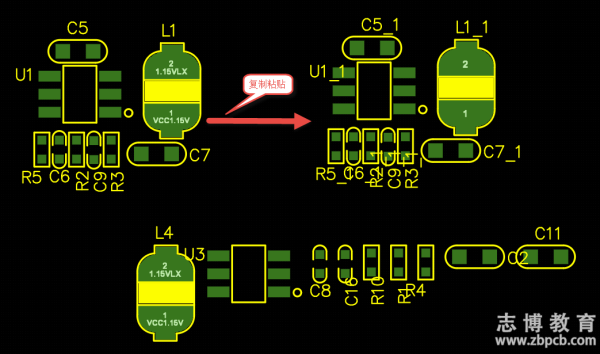

1.複製已經佈局好的模組,並貼上,貼上過來的模組元件位號會出現“_”的下標。
在這裡插入圖片描述
2.將下面沒有佈局的器件通過快捷鍵MS移動選擇的物件將器件重合的放置在貼上過來的模組上。
在這裡插入圖片描述

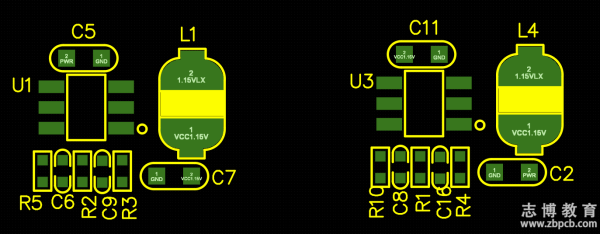

3.將位號帶有“_”下畫線的器件刪掉,即可完成模組複用。也是一模一樣!
在這裡插入圖片描述
