MeteoInfo-Java解析與繪圖教程(四)

上文我們說到,將地圖疊加在色斑圖上,但大部分都是衛星繪圖,現在開始講解micaps資料繪圖,同樣也是更多自定義配置

首先我們解析micaps資料,將之前學到的東西拿過來繪圖

MeteoDataInfo meteoDataInfo = new MeteoDataInfo();
meteoDataInfo.openMICAPSData("D:\\解析資料\\cldas\\cldas\\TEM\\20081000.000");
GridData grid = meteoDataInfo.getGridData();
//讀取地圖A
VectorLayer scmap = MapDataManage.readMapFile_ShapeFile("E:\\shp\\四川\\四川省(3)_市界.shp");
//描述地圖邊界線
PolygonBreak pb = (PolygonBreak) scmap.getLegendScheme().getLegendBreak(0);
//是否設定填充
pb.setDrawFill(false);
//設定輪廓大小
pb.setOutlineSize(2f);
//設定輪廓顏色
pb.setOutlineColor(Color.black);
//讀取色階
LegendScheme als = LgsUtil.readFromLgs("D:\\apache-tomcat-8.0.50\\alt色階\\color\\ECMWF_HR\\TMP.lgs");
//繪製圖層
VectorLayer layer = DrawMeteoData.createShadedLayer(grid,als,"","",true);
//建立檢視
MapView view = new MapView();
//疊加圖層
view.addLayer(layer);
view.addLayer(scmap);
MapLayout layout  = new MapLayout();
//去除圖形邊框
layout.getActiveMapFrame().setDrawNeatLine(false);
//區域邊界
Extent extent = view.getExtent();
//設定矩形的寬和高
Rectangle bounds = new Rectangle(800, (int) (800 * 1D / extent.getWidth() * extent.getHeight()));
//設定地圖邊框
layout.setPageBounds(new Rectangle(0, 0, bounds.width, bounds.height));
//設定頁面邊框
layout.getActiveMapFrame().setLayoutBounds(new Rectangle(0, 0, bounds.width, bounds.height));
layout.getActiveMapFrame().setMapView(view);
layout.exportToPicture(PathUtil.getDeskPath()+"/1.png");

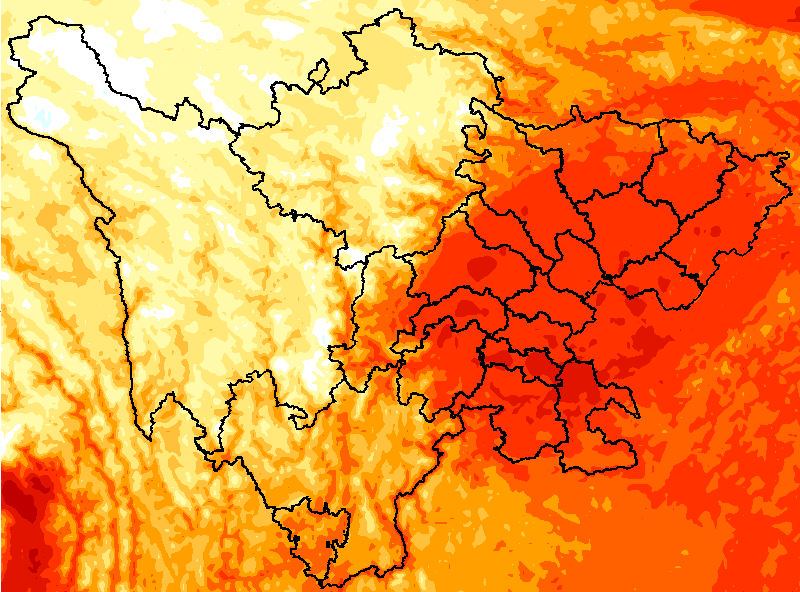

可以看出來,micaps繪圖和衛星繪圖的區別只在解析資料openData的方法上,以及繪製圖層createShadedLayer上,這個方法是繪製色斑圖(等值圖),而createContourLayer是繪製等值線,可以切換試一試

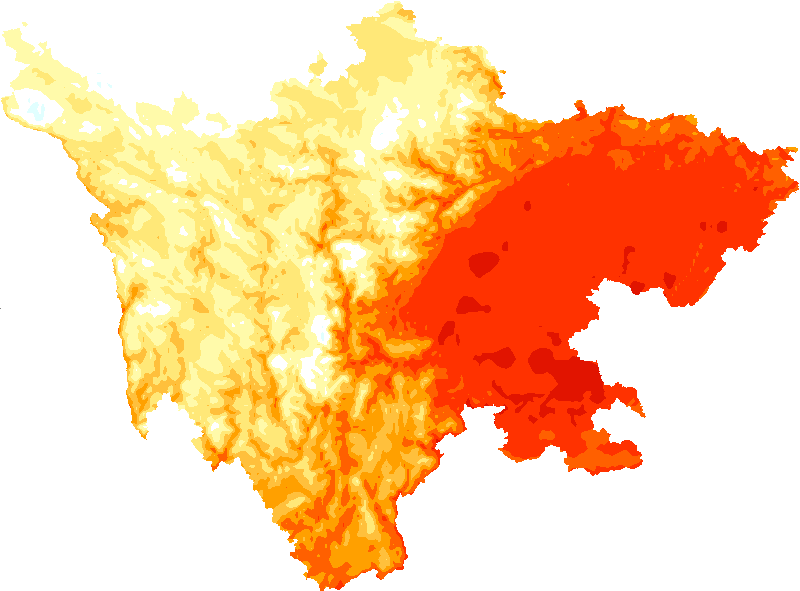

當然實際使用的時候,圖一定是不需要這種的,例如四川的資料就應該只在四川區域呈現,其他區域就為空白,這裡就涉及到了地圖切割,可以將圖層按照地圖邊界切割掉

        MeteoDataInfo meteoDataInfo = new MeteoDataInfo();

        meteoDataInfo.openMICAPSData("D:\\解析資料\\cldas\\cldas\\TEM\\20081000.000");

        GridData grid = meteoDataInfo.getGridData();

        //讀取地圖A

        VectorLayer scmap = MapDataManage.readMapFile_ShapeFile("C:\\Users\\Administrator\\Downloads\\好例子網_全國省、縣界線shp格式向量圖（精確到縣區域）\\全國省、縣界線shp格式向量圖（精確到縣區域）\\sichuan.shp");

        //讀取色階

        LegendScheme als = LgsUtil.readFromLgs("D:\\apache-tomcat-8.0.50\\alt色階\\color\\ECMWF_HR\\TMP.lgs");

        //繪製圖層

        VectorLayer layer = DrawMeteoData.createShadedLayer(grid,als,"","",true);

        //建立檢視

        MapView view = new MapView();

        layer = layer.clip(scmap);

        //疊加圖層

        view.addLayer(layer);

        MapLayout layout  = new MapLayout();

        //去除圖形邊框

        layout.getActiveMapFrame().setDrawNeatLine(false);

        //區域邊界

        Extent extent = view.getExtent();

        //設定矩形的寬和高

        Rectangle bounds = new Rectangle(800, (int) (800 * 1D / extent.getWidth() * extent.getHeight()));

        //設定地圖邊框

        layout.setPageBounds(new Rectangle(0, 0, bounds.width, bounds.height));

        //設定頁面邊框

        layout.getActiveMapFrame().setLayoutBounds(new Rectangle(0, 0, bounds.width, bounds.height));

        layout.getActiveMapFrame().setMapView(view);

        //圖片存放地址

        String imagePath = PathUtil.getDeskPath()+"/1.png";

        layout.exportToPicture(imagePath);

        //透明處理

        //讀取圖片

        BufferedImage bi = ImageIO.read(new File(imagePath));

        //型別轉換

        BufferedImage img = new BufferedImage(bi.getWidth(), bi.getHeight(), BufferedImage.TYPE_INT_ARGB);

        Graphics2D g = (Graphics2D) img.getGraphics();

        g.drawImage(bi, null, 0, 0);

        //透明處理

        int alpha = 0;

        for(int i=img.getMinY(); i<img.getHeight(); i++){

            for(int j=img.getMinX(); j<img.getWidth(); j++){

                int rgb = img.getRGB(j, i);

                //透明部分不需要處理

                if(rgb < 0){

                    int R = (rgb & 0xff0000) >> 16;

                    int G = (rgb & 0xff00) >> 8;

                    int B = (rgb & 0xff);

                    //將白色剔除

                    Color color = Color.white;

                    if(color.getRed() == R && color.getGreen() == G && color.getBlue() == B){

                        alpha = 0;

                    }

                    else {

                        alpha = 255;

                    }

                    rgb = (alpha << 24) | (rgb & 0x00ffffff);

                    img.setRGB(j, i, rgb);

                }

            }

        }

        //釋放資源

        g.dispose();

        ImageIO.write(img, "png", new File(imagePath));

首先我們需要注意到的是shp檔案，如果不知道如何下載shp，可以直接去好例子網下載shp，現成的，很方便，這個shp檔案我們需要的是省界，檔案裡面不要有市的資訊，否則無法截個邊緣

第二點，我們將白色做了透明處理，這樣就成為了氣象行業需要的貼圖了，透明處理可以整合一個方法，我單純是為了方便才這樣寫

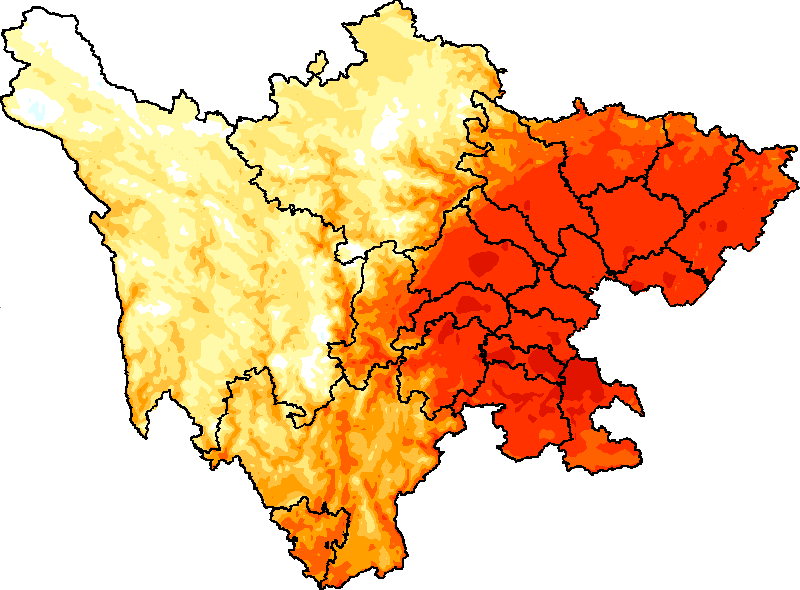

有一些時候我們需要在圖上看到城市邊界，此時我們就可以在加一個市界圖層，將圖層疊上去

        MeteoDataInfo meteoDataInfo = new MeteoDataInfo();

        meteoDataInfo.openMICAPSData("D:\\解析資料\\cldas\\cldas\\TEM\\20081000.000");

        GridData grid = meteoDataInfo.getGridData();

        //讀取地圖A

        VectorLayer scmap = MapDataManage.readMapFile_ShapeFile("C:\\Users\\Administrator\\Downloads\\好例子網_全國省、縣界線shp格式向量圖（精確到縣區域）\\全國省、縣界線shp格式向量圖（精確到縣區域）\\sichuan.shp");

        //讀取地圖B

        VectorLayer qgmap = MapDataManage.readMapFile_ShapeFile("E:\\shp\\四川\\四川省(3)_市界.shp");

        //描述地圖邊界線

        PolygonBreak pb = (PolygonBreak) qgmap.getLegendScheme().getLegendBreak(0);

        //是否設定填充

        pb.setDrawFill(false);

        //設定輪廓大小

        pb.setOutlineSize(2f);

        //設定輪廓顏色

        pb.setOutlineColor(Color.black);

        //讀取色階

        LegendScheme als = LgsUtil.readFromLgs("D:\\apache-tomcat-8.0.50\\alt色階\\color\\ECMWF_HR\\TMP.lgs");

        //繪製圖層

        VectorLayer layer = DrawMeteoData.createShadedLayer(grid,als,"","",true);

        //建立檢視

        MapView view = new MapView();

        layer = layer.clip(scmap);

        //疊加圖層

        view.addLayer(layer);

        view.addLayer(qgmap);

        MapLayout layout  = new MapLayout();

        //去除圖形邊框

        layout.getActiveMapFrame().setDrawNeatLine(false);

        //區域邊界

        Extent extent = view.getExtent();

        //設定矩形的寬和高

        Rectangle bounds = new Rectangle(800, (int) (800 * 1D / extent.getWidth() * extent.getHeight()));

        //設定地圖邊框

        layout.setPageBounds(new Rectangle(0, 0, bounds.width, bounds.height));

        //設定頁面邊框

        layout.getActiveMapFrame().setLayoutBounds(new Rectangle(0, 0, bounds.width, bounds.height));

        layout.getActiveMapFrame().setMapView(view);

        //圖片存放地址

        String imagePath = PathUtil.getDeskPath()+"/1.png";

        layout.exportToPicture(imagePath);

        //透明處理

        //讀取圖片

        BufferedImage bi = ImageIO.read(new File(imagePath));

        //型別轉換

        BufferedImage img = new BufferedImage(bi.getWidth(), bi.getHeight(), BufferedImage.TYPE_INT_ARGB);

        Graphics2D g = (Graphics2D) img.getGraphics();

        g.drawImage(bi, null, 0, 0);

        //透明處理

        int alpha = 0;

        for(int i=img.getMinY(); i<img.getHeight(); i++){

            for(int j=img.getMinX(); j<img.getWidth(); j++){

                int rgb = img.getRGB(j, i);

                //透明部分不需要處理

                if(rgb < 0){

                    int R = (rgb & 0xff0000) >> 16;

                    int G = (rgb & 0xff00) >> 8;

                    int B = (rgb & 0xff);

                    //將白色剔除

                    Color color = Color.white;

                    if(color.getRed() == R && color.getGreen() == G && color.getBlue() == B){

                        alpha = 0;

                    }

                    else {

                        alpha = 255;

                    }

                    rgb = (alpha << 24) | (rgb & 0x00ffffff);

                    img.setRGB(j, i, rgb);

                }

            }

        }

        //釋放資源

        g.dispose();

        ImageIO.write(img, "png", new File(imagePath));
