磁碟可以說是計算機系統最慢的硬體之一，讀寫速度相差記憶體 10 倍以上，所以針對優化磁碟的技術非常的多，比如零拷貝、直接 I/O、非同步 I/O 等等，這些優化的目的就是為了提高系統的吞吐量，另外作業系統核心中的磁碟快取記憶體區，可以有效的減少磁碟的訪問次數。本文會分析 I/O 工作方式，以及如何優化傳輸檔案的效能。參考部落格如下：

內容提綱

本會從以下幾個方面介紹磁碟的IO技術：

  1. DMA之前的IO方式
  2. 直接記憶體訪問——DMA技術。
  3. DMA檔案傳輸存在的問題。
  4. 如何提高檔案傳輸的效能。
  5. 零拷貝實現原理分析。
  6. PageCache有什麼用。
  7. 大檔案傳輸用什麼方式實現。

DMA之前的IO

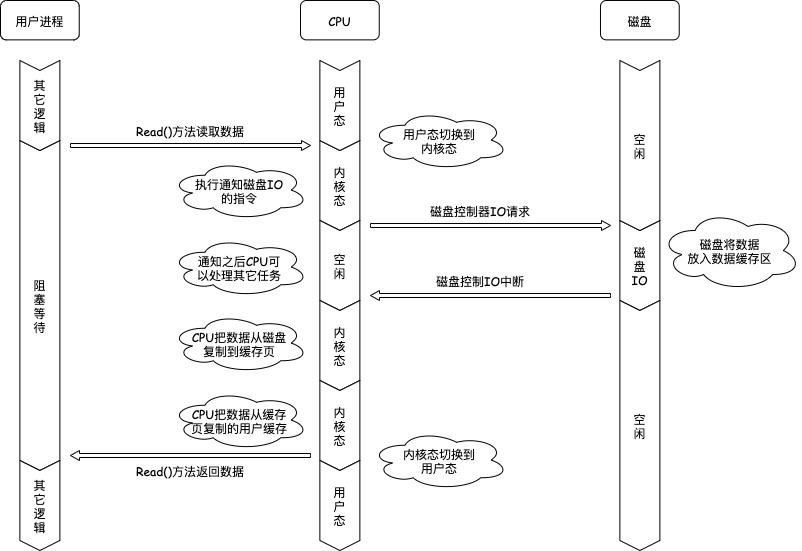

在沒有DMA技術之前，作業系統的從磁碟讀取資料的IO過程如下所示（以read()介面為例）：

read(file, tmp_buf, len);
  1. 使用者程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行，執行緒進入阻塞狀態。
  2. CPU發出指令給磁碟控制器，告訴磁碟控制器需要讀取哪些資料，然後返回；
  3. 磁碟控制器接收到指令後，把指定的資料放入磁碟內部的快取區，然後用中斷的方式通知CPU；
  4. CPU收到中斷訊號之後，開始一個位元組一個位元組的把資料讀取到PageCache快取區；
  5. CPU再一個位元組一個位元組把資料從PageCache快取區讀取到使用者快取區；
  6. 使用者程式從記憶體中讀取到資料，可以繼續執行後續邏輯。

可以看到，整個資料的傳輸過程，都要需要CPU親自參與搬運資料的過程，而且這個過程，CPU是不能做其他事情的。簡單的搬運幾個字元資料那沒問題，但是如果我們用千兆網絡卡或者硬碟傳輸大量資料的時候，都用CPU來搬運的話，肯定忙不過來。電腦科學家們發現了事情的嚴重性後，於是就發明了 DMA 技術，也就是直接記憶體訪問（Direct Memory Access） 技術。

直接記憶體訪問——DMA技術

什麼是 DMA 技術？簡單理解就是，在進行 I/O 裝置和記憶體的資料傳輸的時候，資料搬運的工作全部交給 DMA 控制器，而 CPU 不再參與任何與資料搬運相關的事情，這樣 CPU 就可以去處理別的事務。

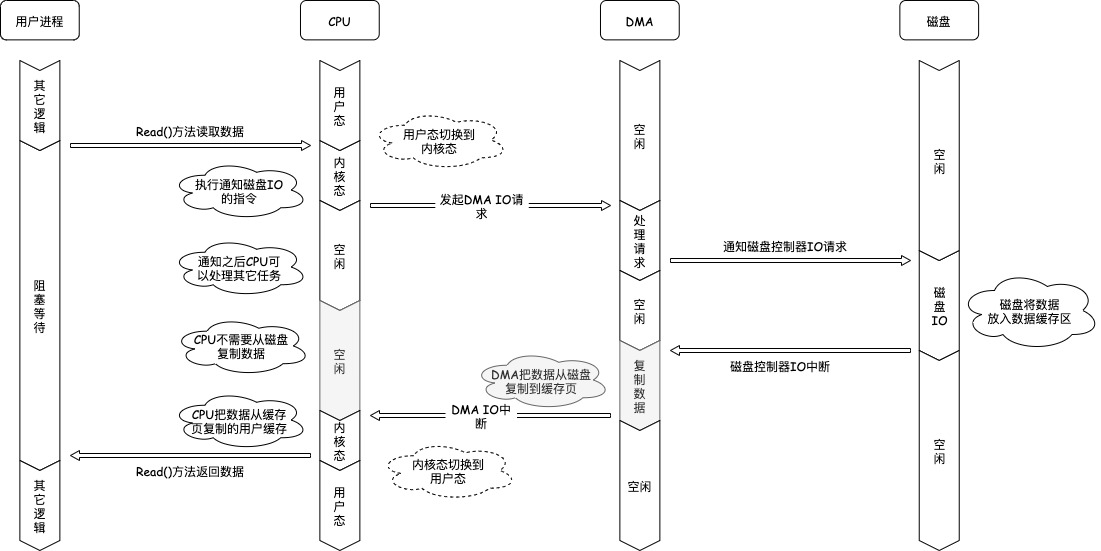

那使用 DMA 控制器進行資料傳輸的過程究竟是什麼樣的呢？下面我們來具體看看。

read(file, tmp_buf, len);
  1. 使用者程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行。
  2. CPU發出指令給DMA，告訴DMA需要讀取磁碟的哪些資料，然後返回，執行緒進入阻塞狀態
  3. DMA向磁碟控制器發出IO請求，告訴磁碟控制器需要讀取哪些資料，然後返回；
  4. 磁碟控制器收到IO請求之後，把資料讀取到磁碟快取區，當磁碟快取讀取完成之後，中斷DMA；
  5. DMA收到磁碟的中斷訊號，將磁碟快取區的資料讀取到PageCache快取區，然後中斷CPU；
  6. CPU響應DMA中斷訊號，知道資料讀取完成，然後將PageCache快取區中的資料讀取到使用者快取中；
  7. 使用者程式從記憶體中讀取到資料，可以繼續執行後續邏輯。

可以看到， 整個資料傳輸的過程，CPU不再參與磁碟資料搬運的工作，而是全程由DMA完成，但是CPU在這個過程中也是必不可少的，因為傳輸什麼資料，從哪裡傳輸到哪裡，都需要CPU來告訴DMA控制器。

早期DMA只存在在主機板上，如今由於I/O裝置越來越多，資料傳輸的需求也不盡相同，所以每個I/O裝置裡面都有自己的DMA控制器。

DMA檔案傳輸存在的問題

如果服務端要提供檔案傳輸的功能，我們能想到的最簡單的方式是：將磁碟上的檔案讀取出來，然後通過網路協議傳送給客戶端。

傳統 I/O 的工作方式是，資料讀取和寫入是從使用者空間到核心空間來回複製，而核心空間的資料是通過作業系統層面的 I/O 介面從磁碟讀取或寫入。

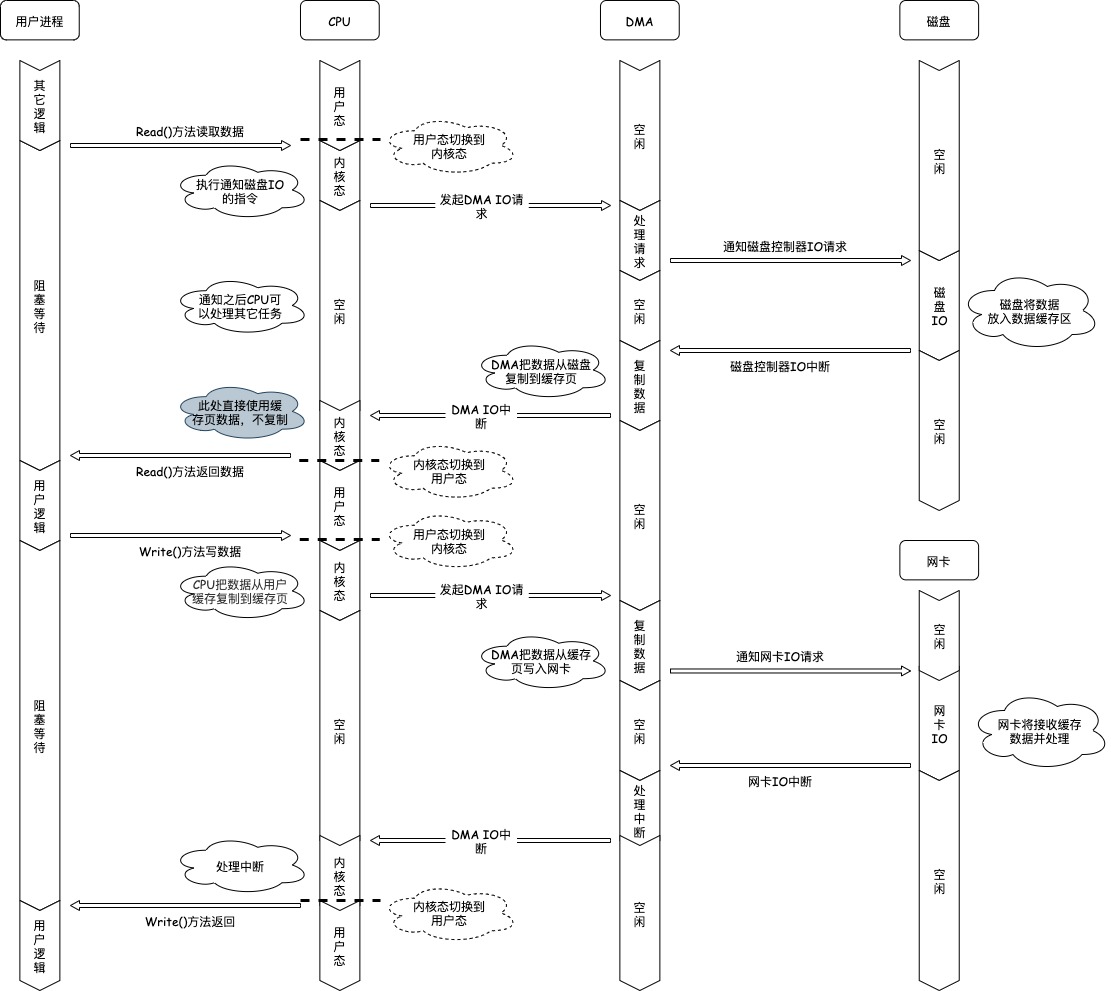

程式碼通常如下，一般會需要以下兩個系統呼叫，程式碼很簡單，雖然就兩行程式碼，但是這裡面發生了不少的事情。

read(file, tmp_buf, len);

write(socket, tmp_buf, len);
  1. 使用者程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行，執行緒進入阻塞狀態。
  2. CPU發出指令給磁碟DMA，告訴磁碟DMA需要讀取磁碟的哪些資料，然後返回；
  3. 磁碟DMA向磁碟控制器發出IO請求，告訴磁碟控制器需要讀取哪些資料，然後返回；
  4. 磁碟控制器收到IO請求之後，把資料讀取到磁碟快取區，當磁碟快取讀取完成之後，中斷DMA；
  5. DMA收到磁碟的中斷訊號，將磁碟快取區的資料讀取到PageCache快取區，然後中斷CPU；
  6. CPU響應DMA中斷訊號，知道資料讀取完成，然後將PageCache快取區中的資料讀取到使用者快取中；
  7. 使用者程式從記憶體中讀取到資料，可以繼續執行後續寫網絡卡資料操作；
  8. 使用者需要向網絡卡裝置寫入資料，呼叫write方法，把寫資料指令交給CPU執行，執行緒進入阻塞；
  9. CPU將使用者快取區的資料寫入PageCache快取區，然後通知網絡卡DMA寫資料；
  10. 網絡卡DMA將資料從PageCache快取區複製到網絡卡，交給網絡卡處理資料。
  11. 網絡卡開始處理資料，網絡卡處理完成資料之後中斷網絡卡DMA；
  12. 網絡卡DMA處理中斷，知道資料處理完成，向CPU發出中斷；
  13. CPU響應DMA中斷訊號，知道資料處理完成，喚醒使用者執行緒；
  14. 使用者程式執行後續邏輯。

這個過程比較複雜，其中主要存在以下問題：

  • 發生了4次使用者態與核心態的上下文切換，因為發生了兩次系統呼叫，一次是read() ，一次是write()，每次系統呼叫都得先從使用者態切換到核心態，等核心完成任務後，再從核心態切換回使用者態。上下文切換到成本並不小，一次切換需要耗時幾十納秒到幾微秒，雖然時間看上去很短，但是在高併發的場景下，這類時間容易被累積和放大，從而影響系統的效能。
  • 發生了4次資料拷貝，其中兩次是 DMA 的拷貝，另外兩次則是通過 CPU 拷貝的，下面說一下這個過程：第一次拷貝，把磁碟上的資料拷貝到作業系統核心的緩衝區裡，這個拷貝的過程是通過 DMA 搬運的。第二次拷貝，把核心緩衝區的資料拷貝到使用者的緩衝區裡，於是我們應用程式就可以使用這部分資料了，這個拷貝到過程是由 CPU 完成的。第三次拷貝，把剛才拷貝到使用者的緩衝區裡的資料，再拷貝到核心的 socket 的緩衝區裡，這個過程依然還是由 CPU 搬運的。第四次拷貝，把核心的 socket 緩衝區裡的資料，拷貝到網絡卡的緩衝區裡，這個過程又是由 DMA 搬運的。

我們回過頭看這個檔案傳輸的過程，我們只是搬運一份資料，結果卻搬運了 4 次，過多的資料拷貝無疑會消耗 CPU 資源，大大降低了系統性能。

這種簡單又傳統的檔案傳輸方式，存在冗餘的上文切換和資料拷貝，在高併發系統裡是非常糟糕的，多了很多不必要的開銷，會嚴重影響系統性能。

所以，要想提高檔案傳輸的效能，就需要減少「使用者態與核心態的上下文切換」和「記憶體拷貝」的次數。

如何提高檔案傳輸的效能

減少使用者態與核心態的上下文切換的次數

讀取磁碟資料的時候，之所以要發生上下文切換，這是因為使用者空間沒有許可權操作磁碟或網絡卡，核心的許可權最高，這些操作裝置的過程都需要交由作業系統核心來完成，所以一般要通過核心去完成某些任務的時候，就需要使用作業系統提供的系統呼叫函式。

而一次系統呼叫必然會發生 2 次上下文切換：首先從使用者態切換到核心態，當核心執行完任務後，再切換回使用者態交由程序程式碼執行。

所以，要想減少上下文切換到次數，就要減少系統呼叫的次數。

減少資料拷貝的次數

在前面我們知道了，傳統的檔案傳輸方式會歷經 4 次資料拷貝，而且這裡面，「從核心的讀緩衝區拷貝到使用者的緩衝區裡，再從使用者的緩衝區裡拷貝到 socket 的緩衝區裡」，這個過程是沒有必要的。

因為檔案傳輸的應用場景中，在使用者空間我們並不會對資料「再加工」，所以資料實際上可以不用搬運到使用者空間，因此使用者的緩衝區是沒有必要存在的。

零拷貝實現原理分析

零拷貝技術實現的方式通常有 2 種：

  • mmap + write
  • sendfile

下面就談一談，它們是如何減少「上下文切換」和「資料拷貝」的次數。

mmap + write

在前面我們知道，read()系統呼叫的過程中會把核心緩衝區的資料拷貝到使用者的緩衝區裡，於是為了減少這一步開銷，我們可以用 mmap()替換read()系統呼叫函式。

buf = mmap(file, len);

write(sockfd, buf, len);

mmap() 系統呼叫函式會直接把核心緩衝區裡的資料「對映」到使用者空間，這樣，作業系統核心與使用者空間就不需要再進行任何的資料拷貝操作。

具體過程如下：

  1. 應用程序呼叫了mmap()後，DMA會把磁碟的資料拷貝到核心的緩衝區裡。接著，應用程序跟作業系統核心「共享」這個緩衝區；
  2. 應用程序再呼叫write()，作業系統直接將核心緩衝區的資料拷貝到socket緩衝區中，這一切都發生在核心態，由CPU來搬運資料；
  3. 最後，把核心的socket緩衝區裡的資料，拷貝到網絡卡的緩衝區裡，這個過程是由DMA搬運的。

我們可以得知，通過使用mmap()來代替read()， 可以減少一次資料拷貝的過程。

但這還不是最理想的零拷貝，因為仍然需要通過CPU把核心緩衝區的資料拷貝到socket緩衝區裡，而且仍然需要4次上下文切換，因為系統呼叫還是2次。

sendfile

在 Linux 核心版本 2.1 中，提供了一個專門傳送檔案的系統呼叫函式 sendfile()，函式形式如下：

#include <sys/socket.h>

ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

它的前兩個引數分別是目的端和源端的檔案描述符，後面兩個引數是源端的偏移量和複製資料的長度，返回值是實際複製資料的長度。

首先，它可以替代前面的 read() 和 write() 這兩個系統呼叫，這樣就可以減少一次系統呼叫，也就減少了 2 次上下文切換的開銷。

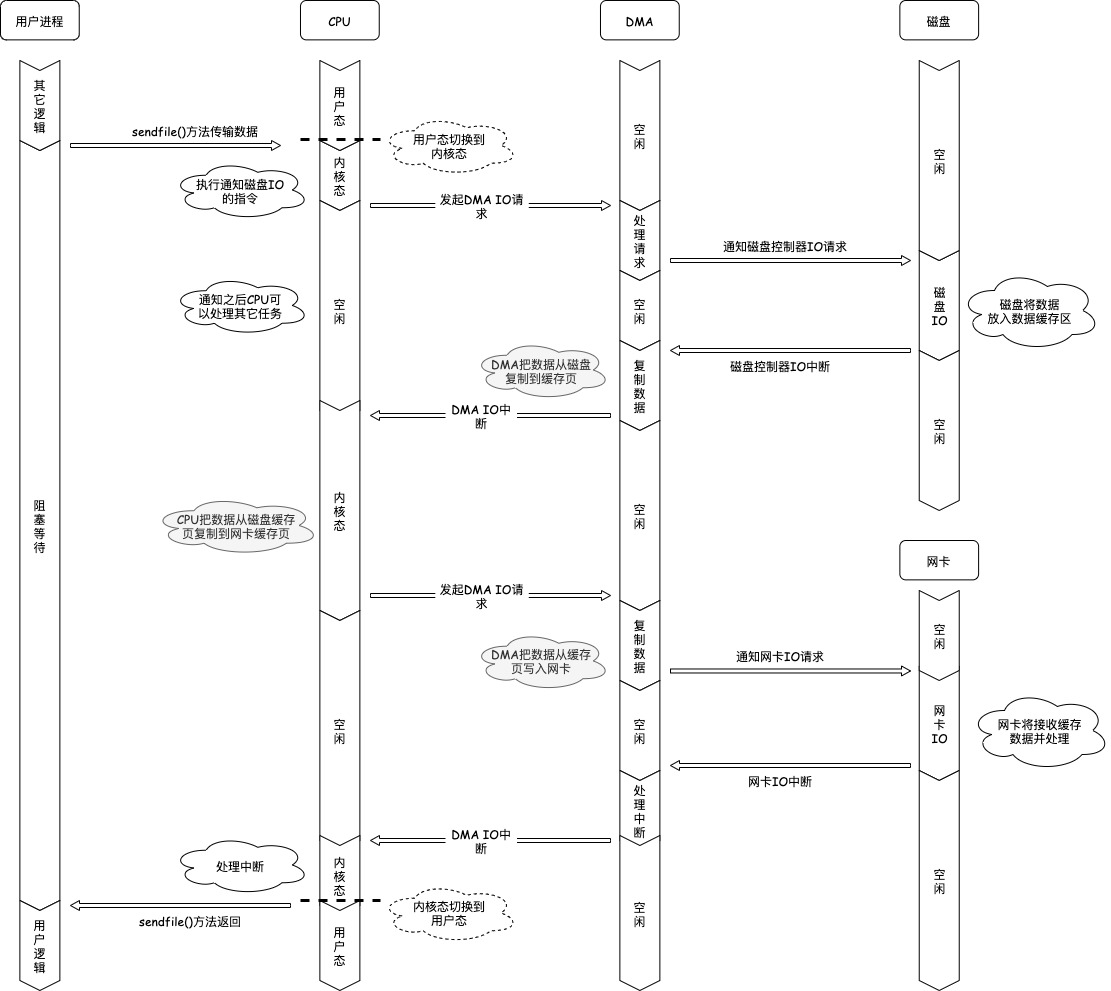

其次，該系統呼叫，可以直接把核心緩衝區裡的資料拷貝到 socket 緩衝區裡，不再拷貝到使用者態，這樣就只有 2 次上下文切換，和 3 次資料拷貝。如下圖：

但是這還不是真正的零拷貝技術，如果網絡卡支援 SG-DMA（The Scatter-Gather Direct Memory Access）技術（和普通的 DMA 有所不同），我們可以進一步減少通過 CPU 把核心緩衝區裡的資料拷貝到 socket 緩衝區的過程。

你可以在你的 Linux 系統通過下面這個命令，檢視網絡卡是否支援 scatter-gather 特性：

$ ethtool -k eth0 | grep scatter-gather

scatter-gather: on

於是，從 Linux 核心 2.4 版本開始起，對於支援網絡卡支援 SG-DMA 技術的情況下， sendfile() 系統呼叫的過程發生了點變化，具體過程如下：

  1. 通過 DMA 將磁碟上的資料拷貝到核心緩衝區裡；
  2. 緩衝區描述符和資料長度傳到 socket 緩衝區，這樣網絡卡的 SG-DMA 控制器就可以直接將核心快取中的資料拷貝到網絡卡的緩衝區裡，此過程不需要將資料從作業系統核心緩衝區拷貝到 socket 緩衝區中，這樣就減少了一次資料拷貝；

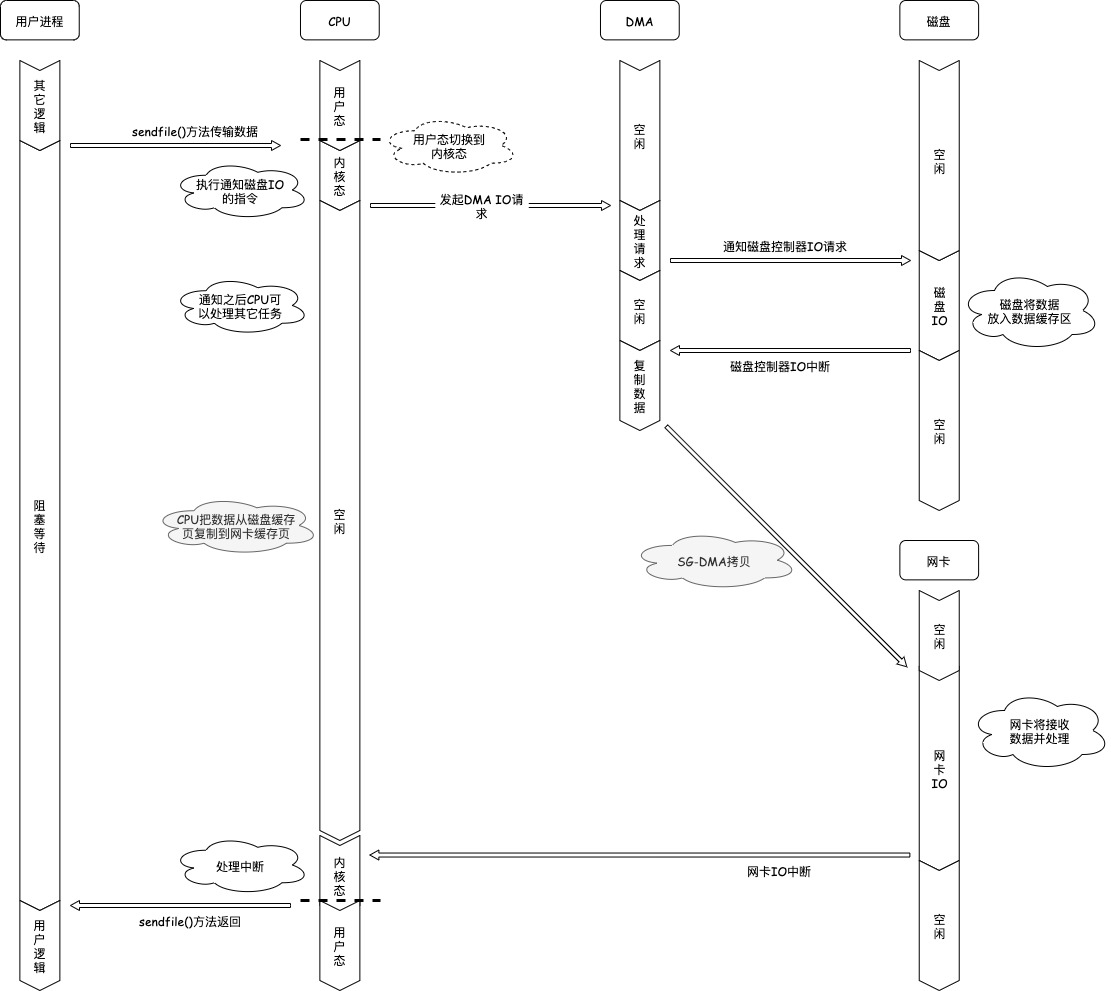

所以，這個過程之中，只進行了 2 次資料拷貝，如下圖：

這就是所謂的零拷貝（Zero-copy）技術，因為我們沒有在記憶體層面去拷貝資料，也就是說全程沒有通過 CPU 來搬運資料，所有的資料都是通過 DMA 來進行傳輸的。。

零拷貝技術的檔案傳輸方式相比傳統檔案傳輸的方式，減少了 2 次上下文切換和資料拷貝次數，只需要 2 次上下文切換和資料拷貝次數，就可以完成檔案的傳輸，而且 2 次的資料拷貝過程，都不需要通過 CPU，2 次都是由 DMA 來搬運。

所以，總體來看，零拷貝技術可以把檔案傳輸的效能提高至少一倍以上。

使用零拷貝技術的專案

事實上，Kafka這個開源專案，就利用了「零拷貝」技術，從而大幅提升了I/O的吞吐率，這也是Kafka在處理海量資料為什麼這麼快的原因之一。

如果你追溯Kafka檔案傳輸的程式碼，你會發現，最終它呼叫了Java NIO庫裡的transferTo方法：

@Override

public long transferFrom(FileChannel fileChannel, long position, long count) throws IOException {

    return fileChannel.transferTo(position, count, socketChannel);

}

如果Linux系統支援sendfile()系統呼叫，那麼transferTo()實際上最後就會使用到sendfile()系統呼叫函式。

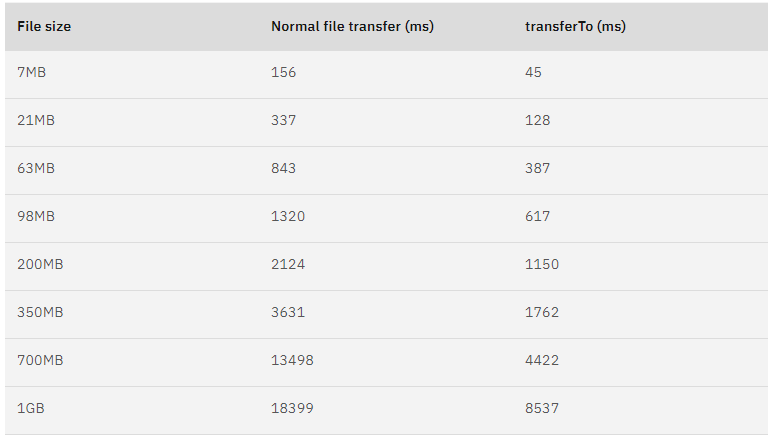

曾經有大佬專門寫過程式測試過，在同樣的硬體條件下，傳統檔案傳輸和零拷拷貝檔案傳輸的效能差異，你可以看到下面這張測試資料圖，使用了零拷貝能夠縮短 65% 的時間，大幅度提升了機器傳輸資料的吞吐量。

另外，Nginx 也支援零拷貝技術，一般預設是開啟零拷貝技術，這樣有利於提高檔案傳輸的效率，是否開啟零拷貝技術的配置如下：

http {

...

    sendfile on

...

}

sendfile 配置的具體意思:

  • 設定為 on 表示，使用零拷貝技術來傳輸檔案：sendfile ，這樣只需要 2 次上下文切換，和 2 次資料拷貝。
  • 設定為 off 表示，使用傳統的檔案傳輸技術：read + write，這時就需要 4 次上下文切換，和 4 次資料拷貝。

當然，要使用 sendfile，Linux 核心版本必須要 2.1 以上的版本。

PageCache 有什麼作用？

回顧前面說道檔案傳輸過程，其中第一步都是先需要先把磁碟檔案資料拷貝「核心緩衝區」裡，這個「核心緩衝區」實際上是磁碟快取記憶體（PageCache）。

由於零拷貝使用了 PageCache 技術，可以使得零拷貝進一步提升了效能，我們接下來看看 PageCache 是如何做到這一點的。

讀寫磁碟相比讀寫記憶體的速度慢太多了，所以我們應該想辦法把「讀寫磁碟」替換成「讀寫記憶體」。於是，我們會通過 DMA 把磁盤裡的資料搬運到記憶體裡，這樣就可以用讀記憶體替換讀磁碟。

但是，記憶體空間遠比磁碟要小，記憶體註定只能拷貝磁盤裡的一小部分資料。

那問題來了，選擇哪些磁碟資料拷貝到記憶體呢？

我們都知道程式執行的時候，具有「區域性性」，所以通常，剛被訪問的資料在短時間內再次被訪問的概率很高，於是我們可以用 PageCache 來快取最近被訪問的資料，當空間不足時淘汰最久未被訪問的快取。

所以，讀磁碟資料的時候，優先在 PageCache 找，如果資料存在則可以直接返回；如果沒有，則從磁碟中讀取，然後快取 PageCache 中。

還有一點，讀取磁碟資料的時候，需要找到資料所在的位置，但是對於機械磁碟來說，就是通過磁頭旋轉到資料所在的扇區，再開始「順序」讀取資料，但是旋轉磁頭這個物理動作是非常耗時的，為了降低它的影響，PageCache 使用了「預讀功能」。

比如，假設 read 方法每次只會讀 32 KB 的位元組，雖然 read 剛開始只會讀 0 ～ 32 KB 的位元組，但核心會把其後面的 32～64 KB 也讀取到 PageCache，這樣後面讀取 32～64 KB 的成本就很低，如果在 32～64 KB 淘汰出 PageCache 前，程序讀取到它了，收益就非常大。

所以，PageCache 的優點主要是兩個：

  • 快取最近被訪問的資料；
  • 預讀功能；

這兩個做法，將大大提高讀寫磁碟的效能。

但是，在傳輸大檔案（GB 級別的檔案）的時候，PageCache 會不起作用，那就白白浪費 DMA 多做的一次資料拷貝，造成效能的降低，即使使用了 PageCache 的零拷貝也會損失效能

這是因為如果你有很多 GB 級別檔案需要傳輸，每當使用者訪問這些大檔案的時候，核心就會把它們載入 PageCache 中，於是 PageCache 空間很快被這些大檔案佔滿。

另外，由於檔案太大，可能某些部分的檔案資料被再次訪問的概率比較低，這樣就會帶來 2 個問題：

  • PageCache 由於長時間被大檔案佔據，其他「熱點」的小檔案可能就無法充分使用到 PageCache，於是這樣磁碟讀寫的效能就會下降了；
  • PageCache 中的大檔案資料，由於沒有享受到快取帶來的好處，但卻耗費DMA多拷貝到PageCache一次；

    所以，針對大檔案的傳輸，不應該使用PageCache，也就是說不應該使用零拷貝技術，因為可能由於PageCache被大檔案佔據，而導致「熱點」小檔案無法利用到PageCache，這樣在高併發的環境下，會帶來嚴重的效能問題。

大檔案傳輸用什麼方式實現

繞開 PageCache 的 I/O 叫直接 I/O，使用 PageCache 的 I/O 則叫快取 I/O。通常，對於磁碟，非同步 I/O 只支援直接 I/O。

前面也提到，大檔案的傳輸不應該使用 PageCache，因為可能由於 PageCache 被大檔案佔據，而導致「熱點」小檔案無法利用到 PageCache。

於是，在高併發的場景下，針對大檔案的傳輸的方式，應該使用「非同步 I/O + 直接 I/O」來替代零拷貝技術。

直接 I/O 應用場景常見的兩種：

應用程式已經實現了磁碟資料的快取，那麼可以不需要 PageCache 再次快取，減少額外的效能損耗。在 MySQL 資料庫中，可以通過引數設定開啟直接 I/O，預設是不開啟；

傳輸大檔案的時候，由於大檔案難以命中 PageCache 快取，而且會佔滿 PageCache 導致「熱點」檔案無法充分利用快取，從而增大了效能開銷，因此，這時應該使用直接 I/O。

另外，由於直接 I/O 繞過了 PageCache，就無法享受核心的這兩點的優化：

核心的 I/O 排程演算法會快取儘可能多的 I/O 請求在 PageCache 中，最後「合併」成一個更大的 I/O 請求再發給磁碟，這樣做是為了減少磁碟的定址操作；

核心也會「預讀」後續的 I/O 請求放在 PageCache 中，一樣是為了減少對磁碟的操作；

於是，傳輸大檔案的時候，使用「非同步 I/O + 直接 I/O」了，就可以無阻塞地讀取檔案了。

所以，傳輸檔案的時候，我們要根據檔案的大小來使用不同的方式：

傳輸大檔案的時候，使用「非同步 I/O + 直接 I/O」；

傳輸小檔案的時候，則使用「零拷貝技術」；

在 nginx 中，我們可以用如下配置，來根據檔案的大小來使用不同的方式：

location /video/ {

    sendfile on;

    aio on;

    directio 1024m;

}

當檔案大小大於directio值後，使用「非同步I/O+直接I/O」，否則使用「零拷貝技術」。

總結

早期 I/O 操作，記憶體與磁碟的資料傳輸的工作都是由 CPU 完成的，而此時 CPU 不能執行其他任務，會特別浪費 CPU 資源。

於是，為了解決這一問題，DMA 技術就出現了，每個 I/O 裝置都有自己的 DMA 控制器，通過這個 DMA 控制器，CPU 只需要告訴 DMA 控制器，我們要傳輸什麼資料，從哪裡來，到哪裡去，就可以放心離開了。後續的實際資料傳輸工作，都會由 DMA 控制器來完成，CPU 不需要參與資料傳輸的工作。

傳統 IO 的工作方式，從硬碟讀取資料，然後再通過網絡卡向外傳送，我們需要進行 4 上下文切換，和 4 次資料拷貝，其中 2 次資料拷貝發生在記憶體裡的緩衝區和對應的硬體裝置之間，這個是由 DMA 完成，另外 2 次則發生在核心態和使用者態之間，這個資料搬移工作是由 CPU 完成的。

為了提高檔案傳輸的效能，於是就出現了零拷貝技術，它通過一次系統呼叫（sendfile 方法）合併了磁碟讀取與網路傳送兩個操作，降低了上下文切換次數。另外，拷貝資料都是發生在核心中的，天然就降低了資料拷貝的次數。

Kafka 和 Nginx 都有實現零拷貝技術，這將大大提高檔案傳輸的效能。

零拷貝技術是基於 PageCache 的，PageCache 會快取最近訪問的資料，提升了訪問快取資料的效能，同時，為了解決機械硬碟定址慢的問題，它還協助 I/O 排程演算法實現了 IO 合併與預讀，這也是順序讀比隨機讀效能好的原因。這些優勢，進一步提升了零拷貝的效能。

需要注意的是，零拷貝技術是不允許程序對檔案內容作進一步的加工的，比如壓縮資料再發送。

另外，當傳輸大檔案時，不能使用零拷貝，因為可能由於 PageCache 被大檔案佔據，而導致「熱點」小檔案無法利用到 PageCache，並且大檔案的快取命中率不高，這時就需要使用「非同步 IO + 直接 IO 」的方式。

在 Nginx 裡，可以通過配置，設定一個檔案大小閾值，針對大檔案使用非同步 IO 和直接 IO，而對小檔案使用零拷貝。
