摘要

本篇博文記錄一下，用VS+Qt+Halcon實現對圖片的讀取以及滑鼠縮放，移動（滑鼠事件呼叫了halcon自帶的運算元）的過程。以及遇到的坑.....

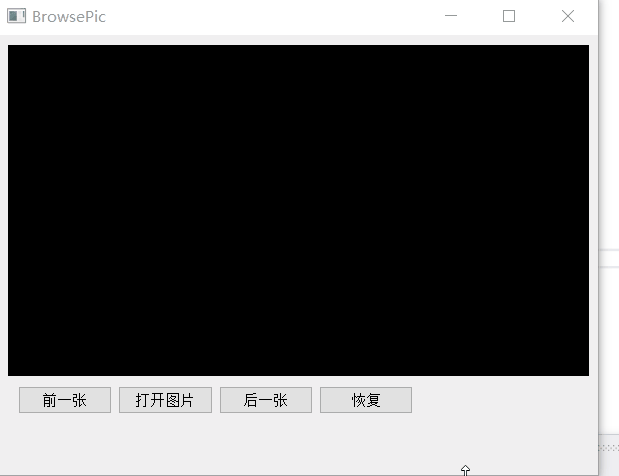

先來看一下動態效果圖：

主要控制元件：

  • 新增一個Label控制元件，物件名設為label，用於顯示圖片，並將背景設為黑色，設定方法為：選中Label控制元件，在屬性編輯器中找到styleSheet屬性，在其後的值中輸入background-color:black即可；
  • 新增四個Push Button控制元件，如上圖所示從左至右，物件名依次為：btn_prePic、btn_openPic、btn_nextPic，btn_resetPic，用於開啟圖片和前後瀏覽，以及恢復原圖；
  • 新增一個Label，物件名設為label_status，用於實時顯示座標和灰度值；
  • 將label_show控制元件提升為CMyLabel類，用於接收滑鼠事件。

程式碼例程

在Visual Studio中新建一個Qt GUI專案，名稱設為BrowsePic，並新建Mylabel類（繼承自QLabel）用於label控制元件的提升。

  • Mylabel.h
#pragma once

#include "qlabel.h"

#include"QWheelEvent"

#include<HalconCpp.h>

using namespace HalconCpp;

class Mylabel :

    public QLabel

{

    Q_OBJECT

public:

    Mylabel(QWidget* parent = Q_NULLPTR);

    ~Mylabel();

    //設定Halcon影象和Halcon視窗控制代碼，使用者響應滑鼠事件後實時更新影象

    void setHalconWnd(HObject img, HTuple hHalconID, QLabel* label);

    //滑鼠滾輪縮放事件

    void wheelEvent(QWheelEvent* ev);

    //滑鼠按下事件

    void mousePressEvent(QMouseEvent* ev);

    //滑鼠釋放事件

    void mouseReleaseEvent(QMouseEvent* ev);

    //滑鼠移動事件

    void mouseMoveEvent(QMouseEvent* ev);

public:

    HTuple m_labelID;            //Qt標籤控制代碼

    HTuple m_hHalconID;            //Halcon視窗控制代碼

    HObject m_currentImg;        //當前的影象

    //主介面顯示座標的標籤

    QLabel* m_label;

    //滑鼠按下的位置

    HTuple m_tMouseDownRow;

    HTuple m_tMouseDownCol;

    bool m_bIsMove;                //是否移動影象標識

};
  • Mylabel.cpp
#include "Mylabel.h"

//定義單步放大倍率

#define ZOOMRATIO 2.0

Mylabel::Mylabel(QWidget* parent)

    : QLabel(parent)

{

    m_bIsMove = false;

    this->setMouseTracking(true);

}

Mylabel::~Mylabel()

{

}

//設定Halcon影象和Halcon視窗控制代碼，使用者響應滑鼠事件後實時更新影象

void Mylabel::setHalconWnd(HObject img, HTuple hHalconID, QLabel* label)

{

    m_hHalconID = hHalconID;

    m_currentImg = img;

    m_label = label;

}

//滑鼠滾輪縮放事件，用於縮放影象

void Mylabel::wheelEvent(QWheelEvent* ev)

{

    double Zoom;   //放大或縮小倍率

    HTuple  mouseRow, mouseCol, Button;

    HTuple startRowBf, startColBf, endRowBf, endColBf, Ht, Wt, startRowAft, startColAft, endRowAft, endColAft;

    //滾輪前滑，放大

    if (ev->delta()>0)

    {

        Zoom = ZOOMRATIO;

    }

    else//否則縮小

    {

        Zoom = 1 / ZOOMRATIO;

    }

    //獲取游標在原圖上的位置，注意是原圖座標，不是Label下的座標

    HTuple  hv_Exception, hv_ErrMsg;

     try

     {

         GetMposition(m_hHalconID, &mouseRow, &mouseCol, &Button);

     }

     catch (HException& HDevExpDefaultException)

     {

         return;

     }

     //獲取原圖顯示的部分，注意也是原圖座標

     GetPart(m_hHalconID, &startRowBf, &startColBf, &endRowBf, &endColBf);

     //縮放前顯示的影象寬高

     Ht = endRowBf - startRowBf;

     Wt = endColBf - startColBf;

     //普通版halcon能處理的影象最大尺寸是32K*32K。如果無限縮小原影象，導致顯示的影象超出限制，則會造成程式崩潰

     if (Ht*Wt<20000*20000||Zoom==ZOOMRATIO)

     {

         //計算縮放後的影象區域

         startRowAft = mouseRow - ((mouseRow - startRowBf) / Zoom);

         startColAft = mouseCol - ((mouseCol - startColBf) / Zoom);

         endRowAft = startRowAft + (Ht / Zoom);

         endColAft = startColAft + (Wt / Zoom);

         //如果放大過大，則返回

         if (endRowAft - startRowAft < 2)

         {

             return;

         }

         if (m_hHalconID != NULL)

         {

             //如果有影象，則先清空影象

             DetachBackgroundFromWindow(m_hHalconID);

         }

         SetPart(m_hHalconID, startRowAft, startColAft, endRowAft, endColAft);

         AttachBackgroundToWindow(m_currentImg, m_hHalconID);

     }

}

void Mylabel::mousePressEvent(QMouseEvent* ev)

{

    HTuple mouseRow, mouseCol, Button;

    try

    {

        GetMposition(m_hHalconID, &mouseRow, &mouseCol, &Button);

    }

    catch (HException)

    {

        return;

    }

    //滑鼠按下時的行列座標

    m_tMouseDownRow = mouseRow;

    m_tMouseDownCol = mouseCol;

    m_bIsMove = true;

}

//滑鼠釋放事件

void Mylabel::mouseReleaseEvent(QMouseEvent* ev)

{

    m_bIsMove = false;

}

//滑鼠移動事件

void Mylabel::mouseMoveEvent(QMouseEvent* ev)

{

    HTuple startRowBf, startColBf, endRowBf, endColBf, mouseRow, mouseCol, Button;

    try

    {

        GetMposition(m_hHalconID, &mouseRow, &mouseCol, &Button);

    }

    catch (HException)

    {

        return;

    }

    //滑鼠按下並移動時，移動影象，否則只顯示座標

    if (m_bIsMove)

    {

        //計算移動值

        double RowMove = mouseRow[0].D() - m_tMouseDownRow[0].D();

        double ColMove = mouseCol[0].D() - m_tMouseDownCol[0].D();

        //得到當前的視窗座標

        GetPart(m_hHalconID, &startRowBf, &startColBf, &endRowBf, &endColBf);

        //移動影象

        if (m_hHalconID!=NULL)

        {

            //如果有影象，則先清空影象

            DetachBackgroundFromWindow(m_hHalconID);

        }

        SetPart(m_hHalconID, startRowBf - RowMove, startColBf - ColMove, endRowBf - RowMove, endColBf - ColMove);

        AttachBackgroundToWindow(m_currentImg, m_hHalconID);

    }

    //獲取灰度值

    HTuple pointGray;

    try

    {

        GetGrayval(m_currentImg, mouseRow, mouseCol, &pointGray);

    }

    catch (HException)

    {

        m_label->setText(QString::fromLocal8Bit("X座標：-    Y座標：-    灰度值：-"));

        return;

    }

    //設定座標

    m_label->setText(QString::fromLocal8Bit("X座標：%1    Y座標：%2    灰度值：%3").arg(mouseCol[0].D()).arg(mouseRow[0].D()).arg(pointGray[0].D()));

}
  • BrowsePic.h
#pragma once

#include <QtWidgets/QWidget>

#include "ui_BrowsePic.h"

#include<HalconCpp.h>

#include"qtoolbar.h"

using namespace HalconCpp;

#pragma execution_character_set("utf-8");

class BrowsePic : public QWidget

{

    Q_OBJECT

public:

    BrowsePic(QWidget *parent = Q_NULLPTR);

    ~BrowsePic();

    //初始化

    void init();

    //顯示影象

    void showImg();

    int currentIndex;

    //顯示影象的控制元件id

    HTuple m_hLabelID;            //QLabel控制元件控制代碼

    HTuple m_hHalconID;            //Halcon顯示視窗控制代碼

    //原始影象的尺寸

    HTuple m_imgWidth, m_imgHeight;

    //圖片路徑列表

    HTuple m_imgFiles;

    //當前影象

    HObject m_hCurrentImg;

    //縮放後的影象

    HObject m_hResizedImg;

    //縮放係數

    HTuple m_hvScaledRate;

    //縮放後圖像的大小

    HTuple m_scaledHeight, m_scaledWidth;

    QToolBar* m_toolBar;

public slots:

    //開啟圖片

    void on_btn_openPic_clicked();

    //瀏覽前一張

    void on_btn_prePic_clicked();

    //瀏覽後一張

    void on_btn_nextPic_clicked();

    //恢復圖片

    void on_btn_resetPic_clicked();

private:

    Ui::BrowsePicClass ui;

};
  • BrowsePic.cpp
#include "browsepic.h"

#include"Mylabel.h"

#include <QFileDialog>

#include <QFileInfo>

BrowsePic::BrowsePic(QWidget *parent)

    : QWidget(parent)

{

    ui.setupUi(this);

    init();

}

BrowsePic::~BrowsePic()

{

}

void BrowsePic::init()

{

    //設定halcon的檔案路徑為utf8，解決中文亂碼

    SetSystem("filename_encoding", "utf8");

    //生成空影象

    GenEmptyObj(&m_hCurrentImg);

    m_hHalconID = NULL;

    m_hLabelID = (Hlong)ui.label->winId();

    currentIndex = -1;

}

//顯示影象

void BrowsePic::showImg()

{

    if (m_hHalconID!=NULL)

    {

        //如果有影象，則先清空影象

        DetachBackgroundFromWindow(m_hHalconID);

    }

    else

    {

        //開啟視窗

        OpenWindow(0, 0, ui.label->width(), ui.label->height(), m_hLabelID, "visible", "", &m_hHalconID);

    }

    ui.label-> setHalconWnd(m_hCurrentImg, m_hHalconID, ui.label_status);

    //獲取影象大小

    GetImageSize(m_hCurrentImg, &m_imgWidth, &m_imgHeight);

    //獲取縮放係數

    TupleMin2(1.0 * ui.label->width() / m_imgWidth, 1.0 * ui.label->height() / m_imgHeight, &m_hvScaledRate);

    //縮放影象

    ZoomImageFactor(m_hCurrentImg, &m_hResizedImg, m_hvScaledRate, m_hvScaledRate, "constant");

    //獲取縮放後的大小

    GetImageSize(m_hResizedImg, &m_scaledWidth, &m_scaledHeight);

    //開啟視窗

    if (1.0 * ui.label->width() / m_imgWidth < 1.0 * ui.label->height() / m_imgHeight)

    {

        SetWindowExtents(m_hHalconID, ui.label->height() / 2.0 - m_scaledHeight / 2.0, 0, ui.label->width(), m_scaledHeight);

    }

    else

    {

        SetWindowExtents(m_hHalconID, 0, ui.label->width() / 2.0 - m_scaledWidth / 2.0, m_scaledWidth, ui.label->height());

    }

    SetPart(m_hHalconID, 0, 0, m_imgHeight - 1, m_imgWidth - 1);

    AttachBackgroundToWindow(m_hCurrentImg, m_hHalconID);

}

//開啟圖片

void BrowsePic::on_btn_openPic_clicked()

{

    QString path = QFileDialog::getOpenFileName(this, "載入影象", "./", "影象檔案(*.bmp *.png *.jpg)");

    QFileInfo fileInfo(path);

    QString dir = fileInfo.path();

    if (!path.isEmpty())

    {

        ListFiles(dir.toStdString().c_str(), "files", &m_imgFiles);

        TupleRegexpSelect(m_imgFiles, HTuple("\\.bmp|png|jpg").Append("ignore_case"), &m_imgFiles);

        for (int i = 0; i < m_imgFiles.Length(); i++)

        {

            QString currentPath = m_imgFiles[i];

            currentPath.replace("\\", "/");

            if (currentPath == path)

            {

                currentIndex = i;

                ReadImage(&m_hCurrentImg, m_imgFiles[i]);

                showImg();

            }

        }

    }

}

//瀏覽前一張

void BrowsePic::on_btn_prePic_clicked()

{

    if (currentIndex > 0)

    {

        currentIndex--;

        ReadImage(&m_hCurrentImg, m_imgFiles[currentIndex]);

        showImg();

    }

}

//瀏覽後一張

void BrowsePic::on_btn_nextPic_clicked()

{

    if (currentIndex >= 0 && currentIndex < m_imgFiles.Length() - 1)

    {

        currentIndex++;

        ReadImage(&m_hCurrentImg, m_imgFiles[currentIndex]);

        showImg();

    }

}

//恢復圖片

void BrowsePic::on_btn_resetPic_clicked()

{

    showImg();

}

關鍵程式碼解釋

1️⃣Qt函式與Halcon運算元獲取的檔案路徑字串的區別

  • Halcon運算元獲取的檔案路徑格式

list_files()的原型如下：

第一個引數為路徑，提取的檔案路徑格式與引數Directory的形式有關，在HDevelop中測試：

– Directory以"\\"分隔時，即list_files ('E:\\TEST', 'files', Files)

– Directory以“/”分隔時，即list_files ('E:/TEST', 'files', Files)

可以發現兩種方式提取的檔案路徑字串的區別。

  • Qt函式獲取的檔案路徑格式

getOpenFileName()獲得的路徑：

如何將二者路徑保持一致？

先讀取halcon運算元獲取的路徑：

            QString currentPath = m_imgFiles[i];

然後將" \ "全部換成" /"：

            currentPath.replace("\\", "/");

2️⃣在VS中使用Halcon時的編碼及中文亂碼問題

預設條件下，可使用以下C++語句獲取Halcon的檔名編碼：

HTuple codeType;

get_system("filename_encoding", &codeType);

QString strCodeType = codeType[0].S();

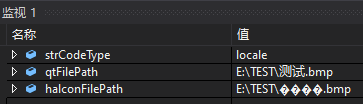

可以發現預設的編碼是locale，此時用Halcon運算元list_files獲取的檔案路徑中如果包含中文，則會出現亂碼

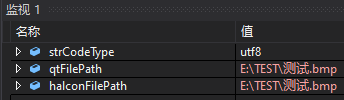

解決方法：將Halcon的檔名編碼格式設定為utf8，程式碼如下：

set_system("filename_encoding", "utf8");
