etcd學習(7)-etcd中的線性一致性實現

• 線性一致性
  • CAP
  • 什麼是CAP
  • CAP的權衡
    • AP wihtout C
    • CA without P
    • CP without A
  • 線性一致性
  • etcd中如何實現線性一致性
  • 線性一致性寫
  • 線性一致性讀
    • 1、客戶端的get請求
    • 2、服務端響應讀取請求
    • 3、raft中如何處理一個讀的請求
      • 如果follower收到只讀的訊息
      • 如果leader收到只讀請求
  • 總結
  • 參考

線性一致性

CAP

什麼是CAP

在聊什麼是線性一致性的時候，我們先來看看什麼是CAP

CAP理論：一個分散式系統最多隻能同時滿足一致性（Consistency）、可用性（Availability）和分割槽容錯性（Partition tolerance）這三項中的兩項。

• 1、一致性（Consistency）

一致性表示所有客戶端同時看到相同的資料，無論它們連線到哪個節點。 要做到這一點，每當資料寫入一個節點時，就必須立即將其轉發或複製到系統中的所有其他節點，然後寫操作才被視為“成功”。

• 2、可用性（Availability）

可用性表示發出資料請求的任何客戶端都會得到響應，即使一個或多個節點宕機。 可用性的另一種狀態：分散式系統中的所有工作節點都返回任何請求的有效響應，而不會發生異常。

• 3、分割槽容錯性（Partition tolerance）

分割槽是分散式系統中的通訊中斷 - 兩個節點之間的丟失連線或連線臨時延遲。 分割槽容錯意味著叢集必須持續工作，無論系統中的節點之間有任何數量的通訊中斷。

CAP的權衡

根據定理，分散式系統只能滿足三項中的兩項而不可能滿足全部三項。

AP wihtout C

允許分割槽下的高可用，就需要放棄一致性。一旦分割槽發生，節點之間可能會失去聯絡，為了高可用，每個節點只能用本地資料提供服務，而這樣會導致全域性資料的不一致性。

CA without P

如果不會出現分割槽，一直性和可用性是可以同時保證的。但是我們現在的系統基本上是都是分散式的，也就是我們的服務肯定是被多臺機器所提供的，所以分割槽就難以避免。

CP without A

如果不要求A（可用），相當於每個請求都需要在Server之間強一致，而P（分割槽）會導致同步時間無限延長，如此CP也是可以保證的。

線性一致性

線性一致性又叫做原子一致性，強一致性。線性一致性可以看做只有一個單核處理器，或者可以看做只有一個數據副本，並且所有操作都是原子的。在可線性化的分散式系統中，如果某個節點更新了資料，那麼在其他節點如果都能讀取到這個最新的資料。可以看見線性一致性和我們的CAP中的C是一致的。

舉個非線性一致性的例子，比如有個秒殺活動，你和你的朋友同時去搶購一樣東西，有可能他那裡的庫存已經沒了，但是在你手機上顯示還有幾件，這個就違反了線性一致性，哪怕過了一會你的手機也顯示庫存沒有，也依然是違反了。

etcd中如何實現線性一致性

線性一致性寫

所有的寫操作，都要經過leader節點，一旦leader被選舉成功，就可以對客戶端提供服務了。客戶端提交每一條命令都會被按順序記錄到leader的日誌中，每一條命令都包含term編號和順序索引，然後向其他節點並行傳送AppendEntries RPC用以複製命令(如果命令丟失會不斷重發)，當複製成功也就是大多數節點成功複製後，leader就會提交命令，即執行該命令並且將執行結果返回客戶端，raft保證已經提交的命令最終也會被其他節點成功執行。具體原始碼參見日誌同步

因為日誌是順序記錄的，並且有嚴格的確認機制，所以可以認為寫是滿足線性一致性的。

由於在Raft演算法中，寫操作成功僅僅意味著日誌達成了一致（已經落盤），而並不能確保當前狀態機也已經apply了日誌。狀態機apply日誌的行為在大多數Raft演算法的實現中都是非同步的，所以此時讀取狀態機並不能準確反應資料的狀態，很可能會讀到過期資料。

如何實現讀取的線性一致性，就需要引入ReadIndex了

線性一致性讀

ReadIndex演算法：

每次讀操作的時候記錄此時叢集的commited index，當狀態機的apply index大於或等於commited index時才讀取資料並返回。由於此時狀態機已經把讀請求發起時的已提交日誌進行了apply動作，所以此時狀態機的狀態就可以反應讀請求發起時的狀態，符合線性一致性讀的要求。

Leader執行ReadIndex大致的流程如下：

• 1、記錄當前的commit index，稱為ReadIndex；

所有的請求都會交給leader，如果follower收到讀請求，會將請求forward給leader

• 2、向 Follower 發起一次心跳，如果大多數節點回復了，那就能確定現在仍然是Leader；

確認當前leader的狀態,避免當前節點狀態切換，資料不能及時被同步更新

比如發生了網路分割槽：可參見網路分割槽問題

1、當前的leader被分到了小的分割槽中，然後大的叢集中有資料更新，小的叢集是無感知的，如果讀的請求被定位到小的叢集中，所以讀取就可能讀取到舊的資料。

2、小叢集中的資料同樣是不能被寫入資訊的，提交給該叢集的指令對應的日誌因不滿足過半數的條件而無法被提交。

3、說以只有當前節點是叢集中有效的leader才可以，也就是能收到大多數節點的回覆資訊。

• 3、等待狀態機的apply index大於或等於commited index時才讀取資料；

apply index大於或等於commited index就能表示當前狀態機已經把讀請求發起時的已提交日誌進行了apply動作，所以此時狀態機的狀態就可以反應讀請求發起時的狀態，滿足一致性讀；

• 4、執行讀請求，將結果返回給Client。

進一步來看下etcd的原始碼是如何實現的呢

1、客戶端的get請求

func (kv *kv) Get(ctx context.Context, key string, opts ...OpOption) (*GetResponse, error) {
	r, err := kv.Do(ctx, OpGet(key, opts...))
	return r.get, toErr(ctx, err)
}
// OpGet returns "get" operation based on given key and operation options.
func OpGet(key string, opts ...OpOption) Op {
	// WithPrefix and WithFromKey are not supported together
	if IsOptsWithPrefix(opts) && IsOptsWithFromKey(opts) {
		panic("`WithPrefix` and `WithFromKey` cannot be set at the same time, choose one")
	}
	ret := Op{t: tRange, key: []byte(key)}
	ret.applyOpts(opts)
	return ret
}
func (kv *kv) Do(ctx context.Context, op Op) (OpResponse, error) {
	var err error
	switch op.t {
	case tRange:
		var resp *pb.RangeResponse
		resp, err = kv.remote.Range(ctx, op.toRangeRequest(), kv.callOpts...)
		if err == nil {
			return OpResponse{get: (*GetResponse)(resp)}, nil
		}
		...
	}
	return OpResponse{}, toErr(ctx, err)
}
func (c *kVClient) Range(ctx context.Context, in *RangeRequest, opts ...grpc.CallOption) (*RangeResponse, error) {
	out := new(RangeResponse)
	err := c.cc.Invoke(ctx, "/etcdserverpb.KV/Range", in, out, opts...)
	if err != nil {
		return nil, err
	}
	return out, nil
}
service KV {
  // Range gets the keys in the range from the key-value store.
  rpc Range(RangeRequest) returns (RangeResponse) {
      option (google.api.http) = {
        post: "/v3/kv/range"
        body: "*"
    };
  }
}

可以看到get的請求最終通過通過rpc傳送到Range

2、服務端響應讀取請求

// etcd/server/etcdserver/raft.go
func (s *EtcdServer) Range(ctx context.Context, r *pb.RangeRequest) (*pb.RangeResponse, error) {
	...
	// 判斷是否需要serializable read
	// Serializable為true表示需要serializable read
	// serializable read 會直接讀取當前節點的資料返回給客戶端，它並不能保證返回給客戶端的資料是最新的
	// Serializable為false表示需要linearizable read
	// Linearizable Read 需要阻塞等待直到讀到最新的資料
	if !r.Serializable {
		err = s.linearizableReadNotify(ctx)
		trace.Step("agreement among raft nodes before linearized reading")
		if err != nil {
			return nil, err
		}
	}
	...
	return resp, err
}
// etcd/server/etcdserver/raft.go
func (s *EtcdServer) linearizableReadNotify(ctx context.Context) error {
	s.readMu.RLock()
	nc := s.readNotifier
	s.readMu.RUnlock()
	// linearizableReadLoop會阻塞監聽readwaitc
	// 這邊寫入一個空結構體到readwaitc中，linearizableReadLoop就會開始結束阻塞開始工作
	select {
	case s.readwaitc <- struct{}{}:
	default:
	}
	// wait for read state notification
	select {
	case <-nc.c:
		return nc.err
	case <-ctx.Done():
		return ctx.Err()
	case <-s.done:
		return ErrStopped
	}
}
// start會啟動一個linearizableReadLoop
func (s *EtcdServer) Start() {
	...
	s.GoAttach(s.linearizableReadLoop)
	...
}
// etcd/server/etcdserver/raft.go
func (s *EtcdServer) linearizableReadLoop() {
	for {
		requestId := s.reqIDGen.Next()
		leaderChangedNotifier := s.LeaderChangedNotify()
		select {
		case <-leaderChangedNotifier:
			continue
		// 在client發起一次Linearizable Read的時候，會向readwaitc寫入一個空的結構體作為訊號
		case <-s.readwaitc:
		case <-s.stopping:
			return
		}
		...
		// 處理不同的訊息
		// 這裡會監聽readwaitc，等待MsgReadIndex資訊的處理結果
		confirmedIndex, err := s.requestCurrentIndex(leaderChangedNotifier, requestId)
		if isStopped(err) {
			return
		}
		if err != nil {
			nr.notify(err)
			continue
		}
		...
		// 此處是重點
		// 等待 apply index >= read index
		if appliedIndex < confirmedIndex {
			select {
			case <-s.applyWait.Wait(confirmedIndex):
			case <-s.stopping:
				return
			}
		}
		// 發出可以進行讀取狀態機的訊號
		nr.notify(nil)
		...
	}
}

總結：

服務端對於讀的操作，如果是Linearizable Read，也就是線性一致性的讀，最終會通過linearizableReadLoop，監聽readwaitc來觸發，阻塞直到apply index >= read index，最終傳送可以讀取的資訊。

3、raft中如何處理一個讀的請求

linearizableReadLoop收到readwaitc，最終會呼叫sendReadIndex

// etcd/server/etcdserver/v3_server.go
func (s *EtcdServer) sendReadIndex(requestIndex uint64) error {
	...
	err := s.r.ReadIndex(cctx, ctxToSend)
	...
	return nil
}
// etcd/raft/node.go
func (n *node) ReadIndex(ctx context.Context, rctx []byte) error {
	return n.step(ctx, pb.Message{Type: pb.MsgReadIndex, Entries: []pb.Entry{{Data: rctx}}})
}

通過MsgReadIndex的訊息來發送讀的請求

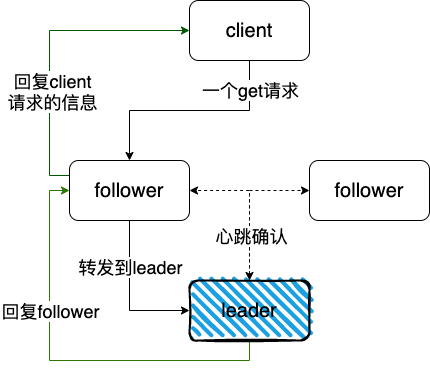

• 如果follower收到了客戶端的MsgReadIndex型別的訊息，因為客戶端不能處理只讀請求，需要將訊息轉發到leader節點進行處理；

• 如果是leader收到了MsgReadIndex；

1、如果訊息來自客戶端，直接寫入到readStates，start函式會將readStates中最後的一個放到readStateC，通知上游的處理結果；

2、如果訊息來自follower，通過訊息MsgReadIndexResp回覆follower的響應結果；

我們知道ReadIndex演算法中，leader節點需要，向follower節點發起心跳，確認自己的leader地位，具體的就是通過ReadOnly來實現,下面會一一介紹到

如果follower收到只讀的訊息

follower會將訊息轉發到leader

// etcd/raft/raft.go
func stepFollower(r *raft, m pb.Message) error {
	switch m.Type {
		...
	case pb.MsgReadIndex:
		if r.lead == None {
			r.logger.Infof("%x no leader at term %d; dropping index reading msg", r.id, r.Term)
			return nil
		}
		// 目標為leader
		m.To = r.lead
		// 轉發資訊
		r.send(m)
	}
	...
	return nil
}

再來看下leader是如何處理的

// etcd/raft/raft.go
func stepLeader(r *raft, m pb.Message) error {
	// These message types do not require any progress for m.From.
	switch m.Type {
	case pb.MsgReadIndex:
		...
		sendMsgReadIndexResponse(r, m)
		return nil
	}
	return nil
}
// raft結構體中的readOnly作用是批量處理只讀請求，只讀請求有兩種模式，分別是ReadOnlySafe和ReadOnlyLeaseBased
// ReadOnlySafe是ETCD作者推薦的模式，因為這種模式不受節點之間時鐘差異和網路分割槽的影響
// 線性一致性讀用的就是ReadOnlySafe
func sendMsgReadIndexResponse(r *raft, m pb.Message) {
	switch r.readOnly.option {
	// If more than the local vote is needed, go through a full broadcast.
	case ReadOnlySafe:
		// 清空readOnly中指定訊息ID及之前的所有記錄
		// 開啟leader向follower的確認機制
		r.readOnly.addRequest(r.raftLog.committed, m)
		// recvAck通知只讀結構raft狀態機已收到對附加只讀請求上下文的心跳訊號的確認。
		// 也就是記錄下只讀的請求
		r.readOnly.recvAck(r.id, m.Entries[0].Data)
		// leader 節點向其他節點發起廣播
		r.bcastHeartbeatWithCtx(m.Entries[0].Data)
	case ReadOnlyLeaseBased:
		if resp := r.responseToReadIndexReq(m, r.raftLog.committed); resp.To != None {
			r.send(resp)
		}
	}
}

這裡省略follower對leader節點的心跳回應，直接看leader對心跳回執的資訊處理

func stepLeader(r *raft, m pb.Message) error {
	// All other message types require a progress for m.From (pr).
	pr := r.prs.Progress[m.From]
	if pr == nil {
		r.logger.Debugf("%x no progress available for %x", r.id, m.From)
		return nil
	}
	switch m.Type {
	case pb.MsgHeartbeatResp:
		...
		if r.readOnly.option != ReadOnlySafe || len(m.Context) == 0 {
			return nil
		}
		// 判斷leader有沒有收到大多數節點的確認
		// 也就是ReadIndex演算法中，leader節點得到follower的確認，證明自己目前還是Leader
		if r.prs.Voters.VoteResult(r.readOnly.recvAck(m.From, m.Context)) != quorum.VoteWon {
			return nil
		}
		// 收到了響應節點超過半數，會清空readOnly中指定訊息ID及之前的所有記錄
		rss := r.readOnly.advance(m)
		// 返回follower的心跳回執
		for _, rs := range rss {
			if resp := r.responseToReadIndexReq(rs.req, rs.index); resp.To != None {
				r.send(resp)
			}
		}
	}
	return nil
}
// responseToReadIndexReq 為 `req` 構造一個響應。如果`req`來自對等方
// 本身，將返回一個空值。
func (r *raft) responseToReadIndexReq(req pb.Message, readIndex uint64) pb.Message {
	// 通過from來判斷該訊息是否是follower節點轉發到leader中的
	...
	// 如果是其他follower節點轉發到leader節點的MsgReadIndex訊息
	// leader會迴向follower節點返回響應的MsgReadIndexResp訊息，follower會響應給client
	return pb.Message{
		Type:    pb.MsgReadIndexResp,
		To:      req.From,
		Index:   readIndex,
		Entries: req.Entries,
	}
}

然後follower收到響應，將MsgReadIndex訊息中的已提交位置和訊息id封裝成ReadState例項，新增到readStates

func stepFollower(r *raft, m pb.Message) error {
	switch m.Type {
	case pb.MsgReadIndexResp:
		if len(m.Entries) != 1 {
			r.logger.Errorf("%x invalid format of MsgReadIndexResp from %x, entries count: %d", r.id, m.From, len(m.Entries))
			return nil
		}
		// 將MsgReadIndex訊息中的已提交位置和訊息id封裝成ReadState例項，新增到readStates
		// raft 模組也有一個 for-loop 的 goroutine，來讀取該陣列，並對MsgReadIndex進行響應
		r.readStates = append(r.readStates, ReadState{Index: m.Index, RequestCtx: m.Entries[0].Data})
	}
	return nil
}

raft 模組有一個for-loop的goroutine，來讀取該陣列，並對MsgReadIndex進行響應，將ReadStates中的最後一項將寫入到readStateC中，通知監聽readStateC的linearizableReadLoop函式的結果。

// etcd/server/etcdserver/raft.goetcd/raft/node.go
func (r *raftNode) start(rh *raftReadyHandler) {
	internalTimeout := time.Second
	go func() {
		defer r.onStop()
		islead := false
		for {
			select {
			case rd := <-r.Ready():
				...
				if len(rd.ReadStates) != 0 {
					select {
					// ReadStates中最後意向將會被寫入到readStateC中
					// linearizableReadLoop會監聽readStateC，獲取MsgReadIndex的處理資訊
					case r.readStateC <- rd.ReadStates[len(rd.ReadStates)-1]:
					case <-time.After(internalTimeout):
						r.lg.Warn("timed out sending read state", zap.Duration("timeout", internalTimeout))
					case <-r.stopped:
						return
					}
				}
				...
			}
		}
	}()
}

如果leader收到只讀請求

func stepLeader(r *raft, m pb.Message) error {
	// All other message types require a progress for m.From (pr).
	pr := r.prs.Progress[m.From]
	if pr == nil {
		r.logger.Debugf("%x no progress available for %x", r.id, m.From)
		return nil
	}
	switch m.Type {
	case pb.MsgReadIndex:
		// 表示當前只有一個節點，當前節點就是leader
		if r.prs.IsSingleton() {
			if resp := r.responseToReadIndexReq(m, r.raftLog.committed); resp.To != None {
				r.send(resp)
			}
			return nil
		}
		...
		return nil
	}
	return nil
}
// responseToReadIndexReq 為 `req` 構造一個響應。如果`req`來自對等方
// 本身，將返回一個空值。
func (r *raft) responseToReadIndexReq(req pb.Message, readIndex uint64) pb.Message {
	// 通過from來判斷該訊息是否是follower節點轉發到leader中的
	// 如果是客戶端直接發到leader節點的訊息，將MsgReadIndex訊息中的已提交位置和訊息id封裝成ReadState例項，新增到readStates
	// raft 模組也有一個 for-loop 的 goroutine，來讀取該陣列，並對MsgReadIndex進行響應
	if req.From == None || req.From == r.id {
		r.readStates = append(r.readStates, ReadState{
			Index:      readIndex,
			RequestCtx: req.Entries[0].Data,
		})
		return pb.Message{}
	}
	...
}

如果當前只有一個節點，那麼當前的節點也是leader節點，所有的只讀請求，將會發送到leader，leader直接對資訊進行處理

總結

etcd中對於寫的請求，因為所有的寫請求都是通過leader的，leader的確認機制將會保證訊息複製到大多數節點中；

對於只讀的請求，同樣也是需要全部轉發到leader節點中，通過ReadIndex演算法，來實現線性一致性讀；

Leader執行ReadIndex大致的流程如下：

• 1、記錄當前的commit index，稱為ReadIndex；

• 2、向Follower發起一次心跳，如果大多數節點回復了，那就能確定現在仍然是Leader；

• 3、等待狀態機的apply index大於或等於commited index時才讀取資料；

• 4、執行讀請求，將結果返回給Client。

參考

【CAP定理】https://zh.wikipedia.org/wiki/CAP定理

【CAP定理】https://www.ibm.com/cn-zh/cloud/learn/cap-theorem

【線性一致性：什麼是線性一致性？】https://zhuanlan.zhihu.com/p/42239873

【什麼是資料一致性】https://github.com/javagrowing/JGrowing/blob/master/分散式/談談資料一致性.md

【etcd 中線性一致性讀的具體實現】https://zhengyinyong.com/post/etcd-linearizable-read-implementation/
