NX二次開發-使用NXOPEN C++嚮導模板做二次開發

版本

NX9+VS2012

1.怎麼往VS軟體裡新增VC，C#，VB嚮導模板

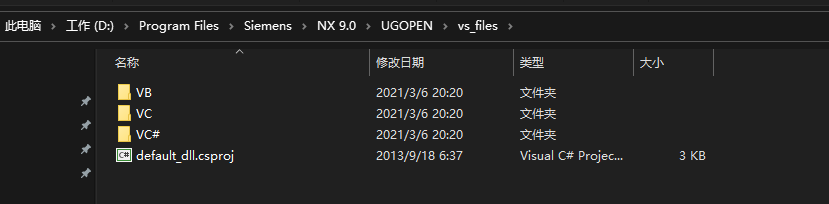

先到NX安裝目錄下UGOPEN資料夾裡找到這三個資料夾

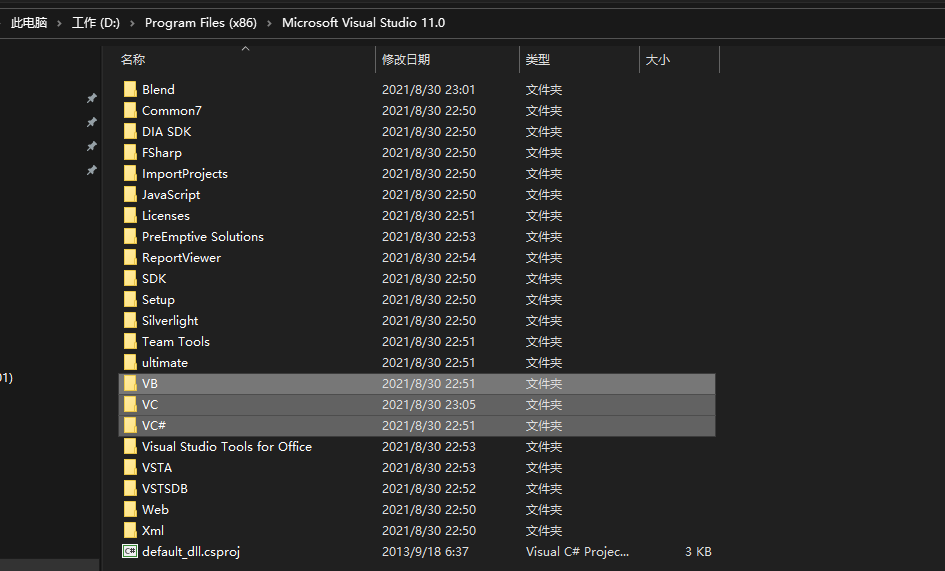

拷貝到VS的安裝目錄下

這裡有幾個注意事項，VS2017,VS2019以下的版本這樣操作沒問題，

VS2017和VS2019微軟調整了VC資料夾的目錄，換位置了，所以你加過去發現開啟VS裡面沒有C++的嚮導模板。

去你的VS2017或者VS2019安裝目錄下找到\Common7\IDE資料夾目錄，把VC嚮導模板放進去。

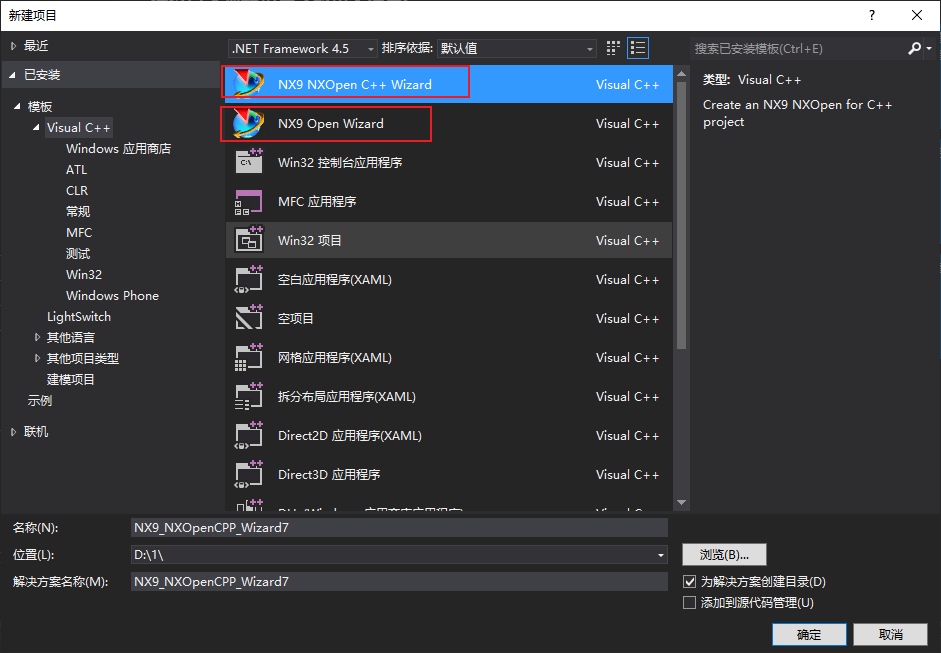

下面我們新建專案，使用NX嚮導模板

兩個嚮導模板使用哪個都可以的，

嚮導模板是為我們提供的一個現成的NX二次開發模板框架，有C++模板，C模板，C#模板，VB模板，開發環境都是自動配置好的，可直接呼叫UFUN和NXOPEN，省去了我們自己配置開發環境的時間，

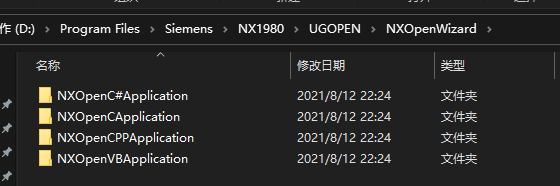

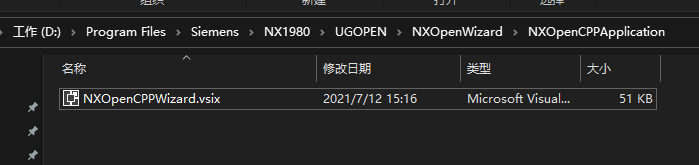

我還發現從NX1980開始，UGOPEN目錄裡還加入了開發嚮導的差勁，不需要手動在考檔案了，直接雙擊外掛，就可直接安裝開發嚮導。

外掛就是和這種VS外掛外掛一樣

放一張我之前安裝NX1980的時候截的圖，現在已經解除安裝掉了。

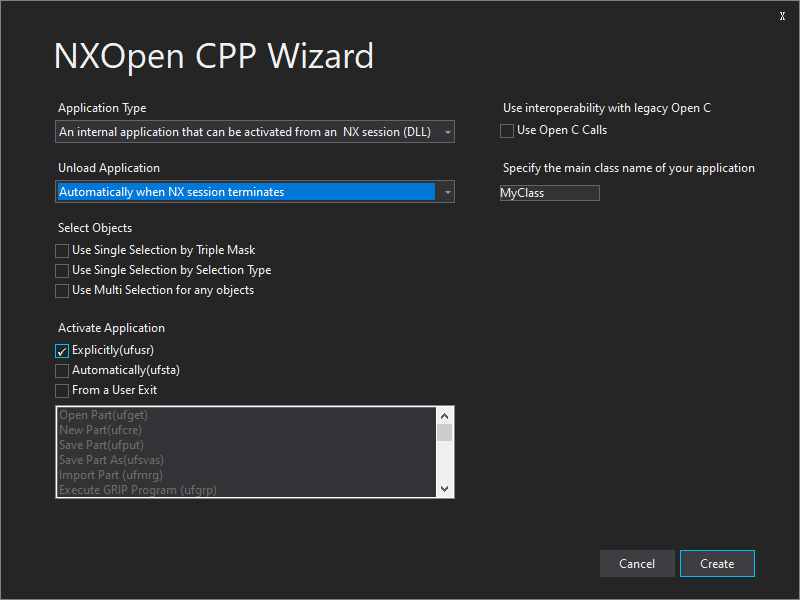

一組新舊對比圖片

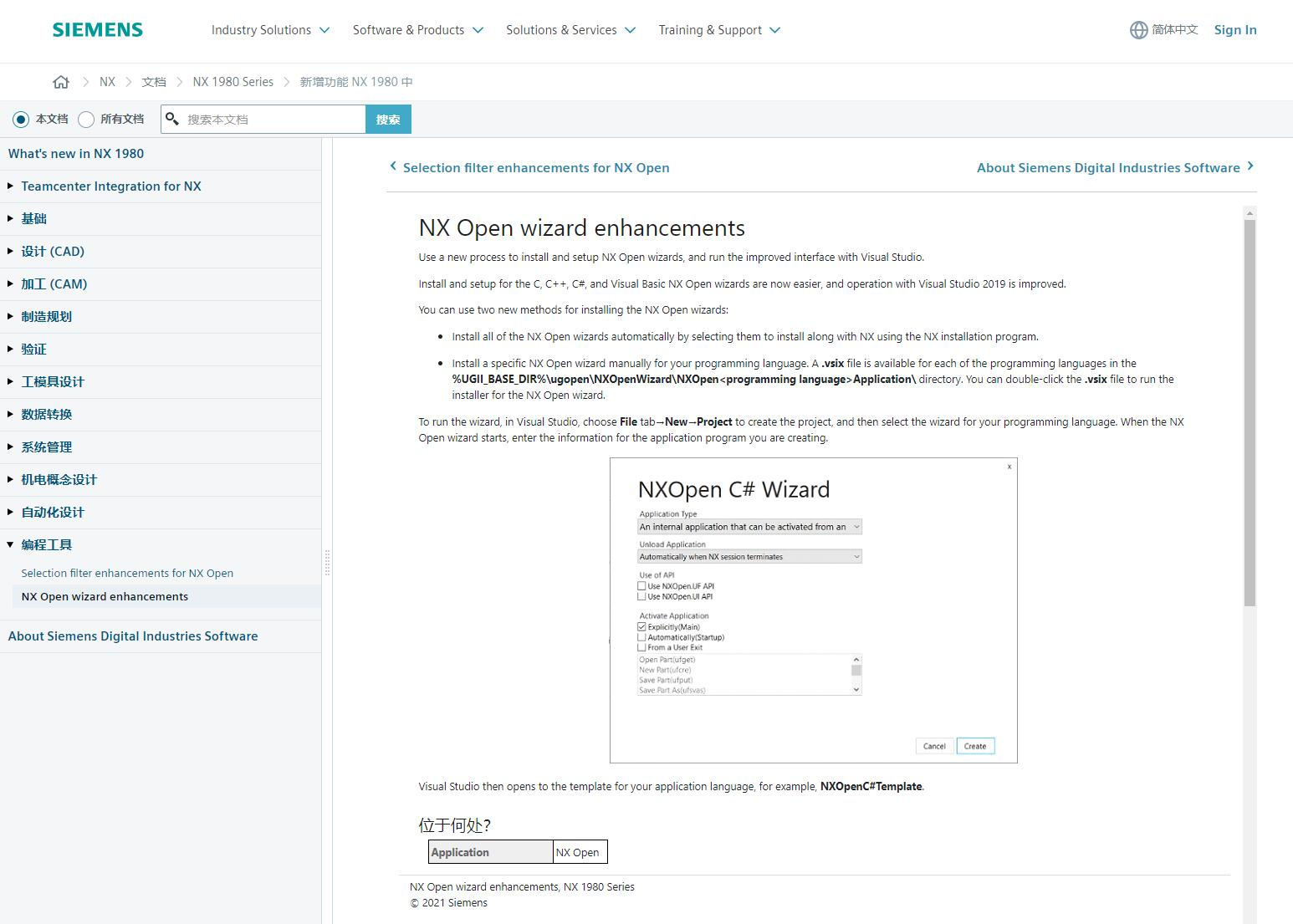

在放一張西門子官網的介紹說明

有點類似微軟基礎類庫MFC，除了是一個C++類庫外，還提供一個應用程式框架。給開發者使用。

這裡有幾個要注意的事項，在NX8.5和NX9中，不安裝大補丁小布丁，預設應該是沒有NXOPENCPP嚮導模板的，

一定要安裝補丁才會有NXOPENCPP的嚮導模板，NX8.5以下的版本，我就不知道有沒有NXOPENCPP模板了，沒用過。

不過沒用的話，自己手動也能改個出來的，嚮導模板裡的內容也可以自己更改。https://www.cnblogs.com/nxopen2018/p/15221264.html

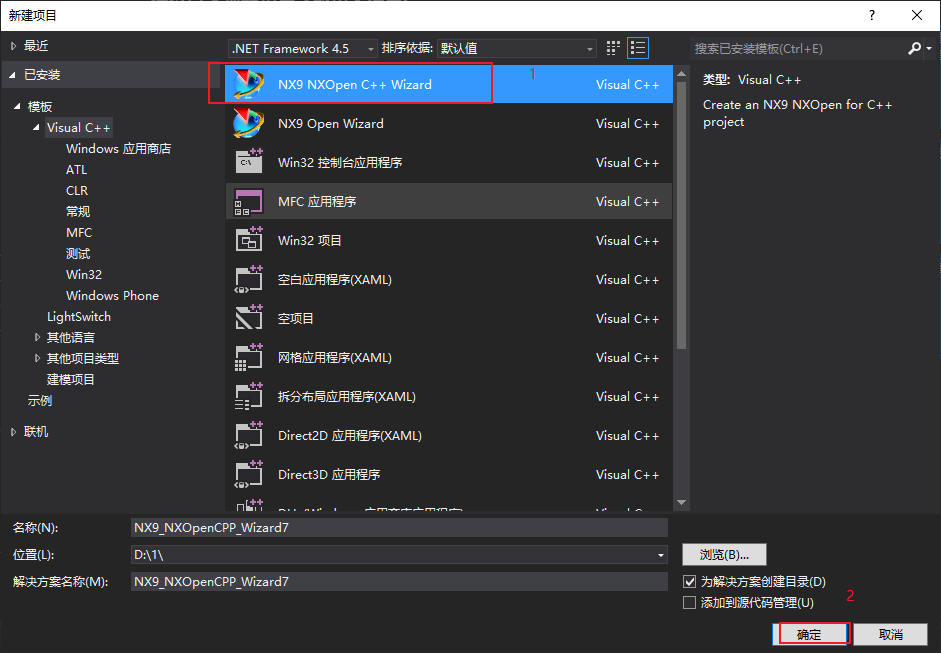

回到正題，我們選擇嚮導模板，進入專案

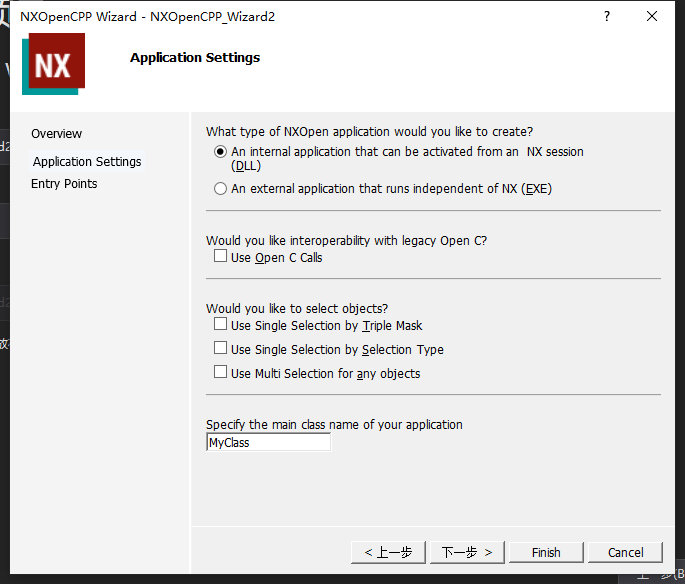

先選NXOPENCPP專案模板，這是一個用C++類面向物件方式的一個模板

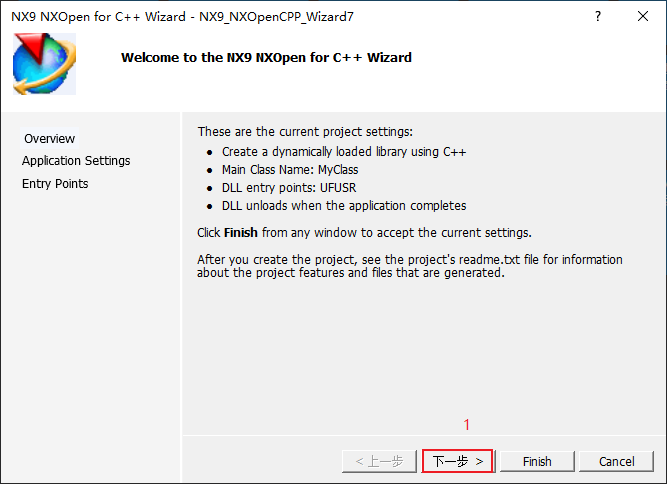

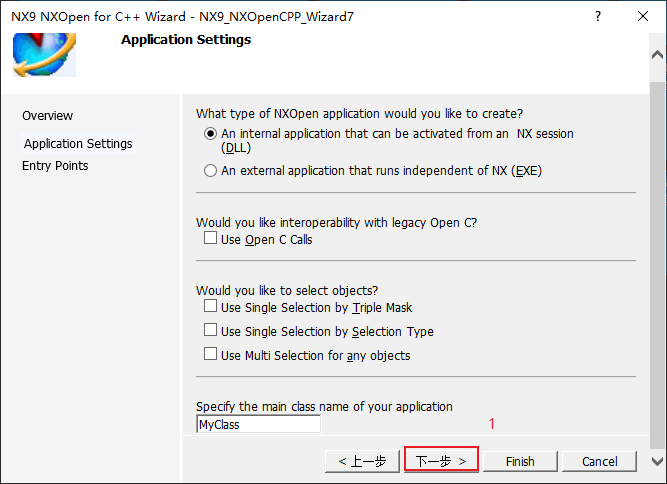

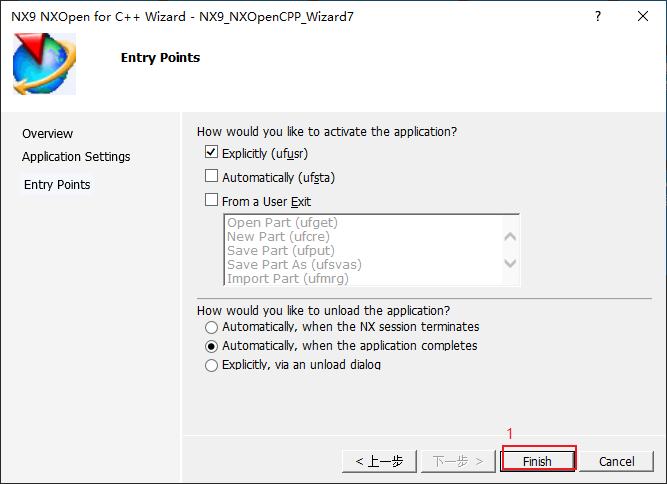

預設下一步

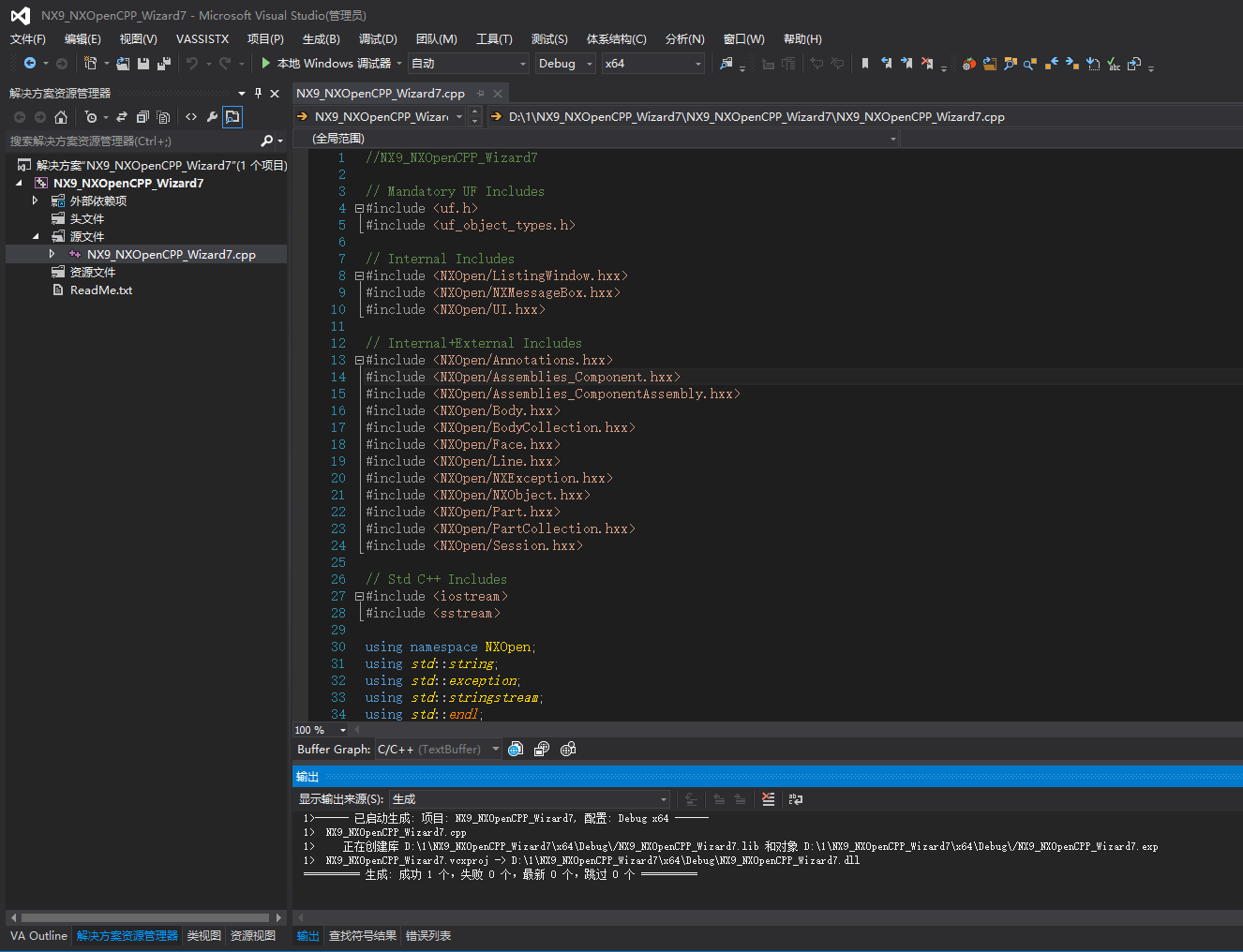

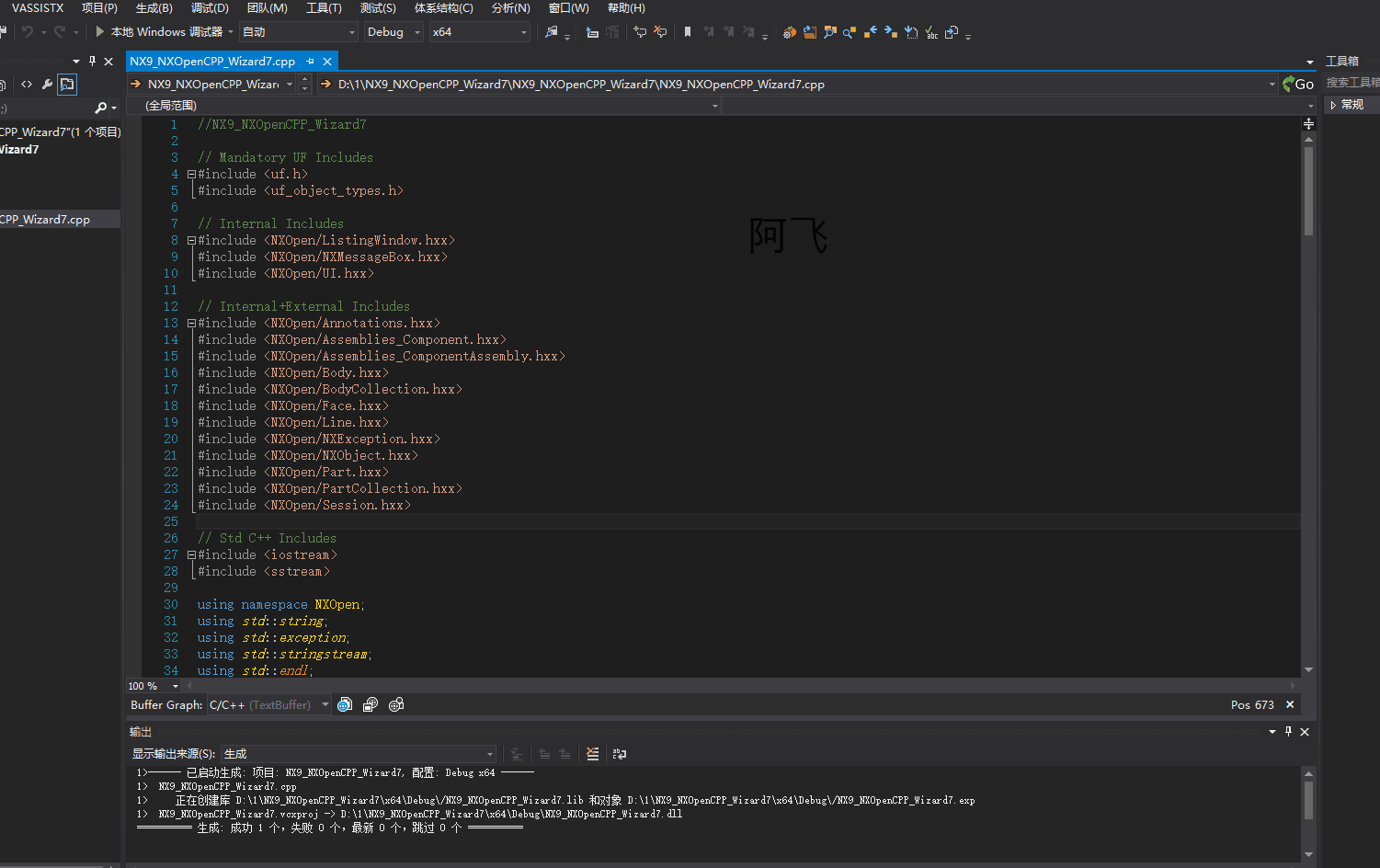

編譯成功，這就是一個C++的模板框架

//NX9_NXOpenCPP_Wizard7

// Mandatory UF Includes

#include <uf.h>

#include <uf_object_types.h>

// Internal Includes

#include <NXOpen/ListingWindow.hxx>

#include <NXOpen/NXMessageBox.hxx>

#include <NXOpen/UI.hxx>

// Internal+External Includes

#include <NXOpen/Annotations.hxx>

#include <NXOpen/Assemblies_Component.hxx>

#include <NXOpen/Assemblies_ComponentAssembly.hxx>

#include <NXOpen/Body.hxx>

#include <NXOpen/BodyCollection.hxx>

#include <NXOpen/Face.hxx>

#include <NXOpen/Line.hxx>

#include <NXOpen/NXException.hxx>

#include <NXOpen/NXObject.hxx>

#include <NXOpen/Part.hxx>

#include <NXOpen/PartCollection.hxx>

#include <NXOpen/Session.hxx>

// Std C++ Includes

#include <iostream>

#include <sstream>

using namespace NXOpen;

using std::string;

using std::exception;

using std::stringstream;

using std::endl;

using std::cout;

using std::cerr;

//------------------------------------------------------------------------------

// NXOpen c++ test class

//------------------------------------------------------------------------------

class MyClass

{

    // class members

public:

    static Session *theSession;

    static UI *theUI;

    MyClass();

    ~MyClass();

    void do_it();

    void print(const NXString &);

    void print(const string &);

    void print(const char*);

private:

    Part *workPart, *displayPart;

    NXMessageBox *mb;

    ListingWindow *lw;

    LogFile *lf;

};

//------------------------------------------------------------------------------

// Initialize static variables

//------------------------------------------------------------------------------

Session *(MyClass::theSession) = NULL;

UI *(MyClass::theUI) = NULL;

//------------------------------------------------------------------------------

// Constructor

//------------------------------------------------------------------------------

MyClass::MyClass()

{

    // Initialize the NX Open C++ API environment

    MyClass::theSession = NXOpen::Session::GetSession();

    MyClass::theUI = UI::GetUI();

    mb = theUI->NXMessageBox();

    lw = theSession->ListingWindow();

    lf = theSession->LogFile();

    workPart = theSession->Parts()->Work();

    displayPart = theSession->Parts()->Display();

}

//------------------------------------------------------------------------------

// Destructor

//------------------------------------------------------------------------------

MyClass::~MyClass()

{

}

//------------------------------------------------------------------------------

// Print string to listing window or stdout

//------------------------------------------------------------------------------

void MyClass::print(const NXString &msg)

{

    if(! lw->IsOpen() ) lw->Open();

    lw->WriteLine(msg);

}

void MyClass::print(const string &msg)

{

    if(! lw->IsOpen() ) lw->Open();

    lw->WriteLine(msg);

}

void MyClass::print(const char * msg)

{

    if(! lw->IsOpen() ) lw->Open();

    lw->WriteLine(msg);

}

//------------------------------------------------------------------------------

// Do something

//------------------------------------------------------------------------------

void MyClass::do_it()

{

    // TODO: add your code here

}

//------------------------------------------------------------------------------

// Entry point(s) for unmanaged internal NXOpen C/C++ programs

//------------------------------------------------------------------------------

//  Explicit Execution

extern "C" DllExport void ufusr( char *parm, int *returnCode, int rlen )

{

    try

    {

        // Create NXOpen C++ class instance

        MyClass *theMyClass;

        theMyClass = new MyClass();

        theMyClass->do_it();

        delete theMyClass;

    }

    catch (const NXException& e1)

    {

        UI::GetUI()->NXMessageBox()->Show("NXException", NXOpen::NXMessageBox::DialogTypeError, e1.Message());

    }

    catch (const exception& e2)

    {

        UI::GetUI()->NXMessageBox()->Show("Exception", NXOpen::NXMessageBox::DialogTypeError, e2.what());

    }

    catch (...)

    {

        UI::GetUI()->NXMessageBox()->Show("Exception", NXOpen::NXMessageBox::DialogTypeError, "Unknown Exception.");

    }

}

//------------------------------------------------------------------------------

// Unload Handler

//------------------------------------------------------------------------------

extern "C" DllExport int ufusr_ask_unload()

{

    return (int)NXOpen::Session::LibraryUnloadOptionImmediately;

}

自己的程式碼寫到void MyClass::do_it()裡，

演示一下，怎麼加程式碼，怎麼ctrl+u執行。

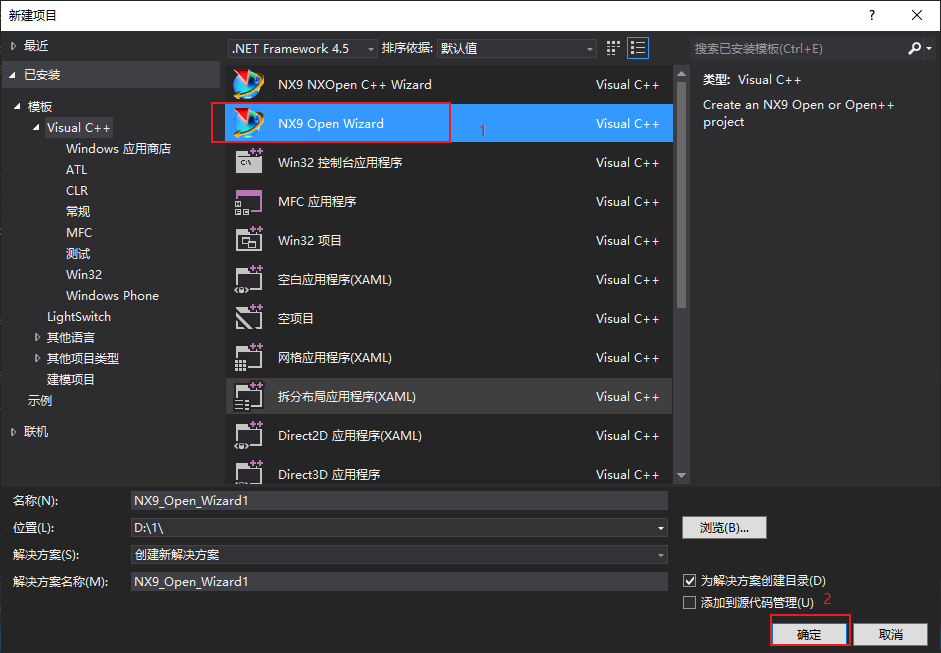

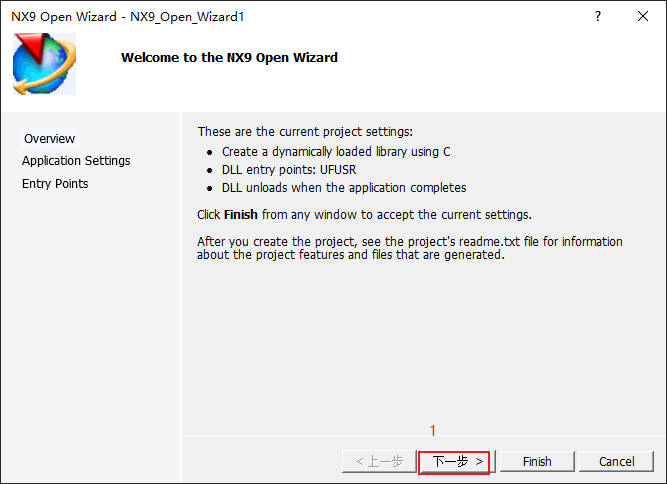

在來看看OPEN C的嚮導模板。

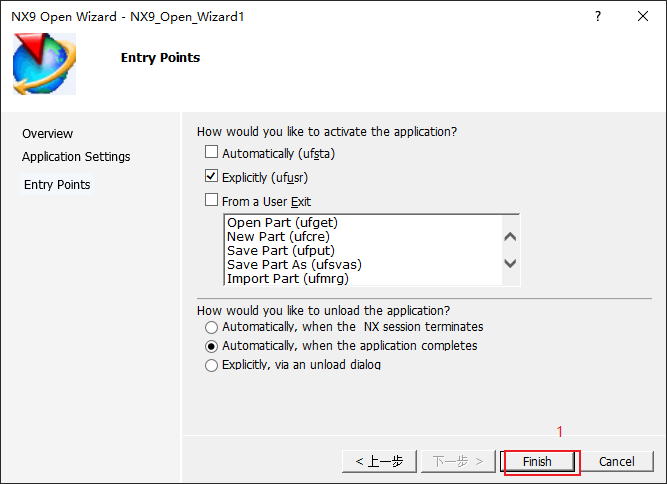

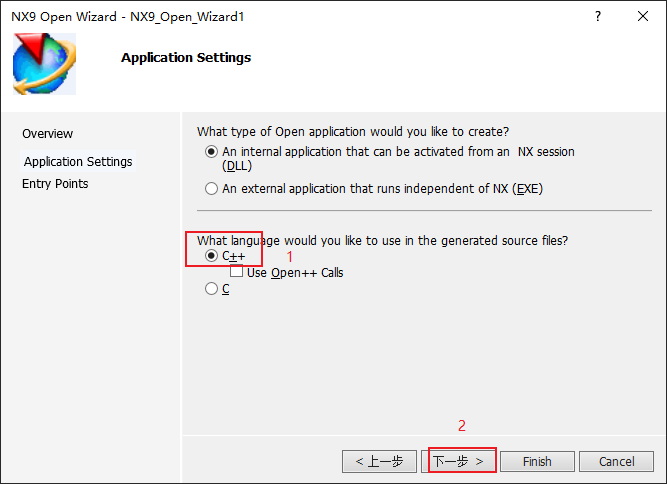

這裡還是選C++吧，我覺得沒必要選C了，選C沒辦法用NXOPEN C++那些，只能用純C的UFUN。

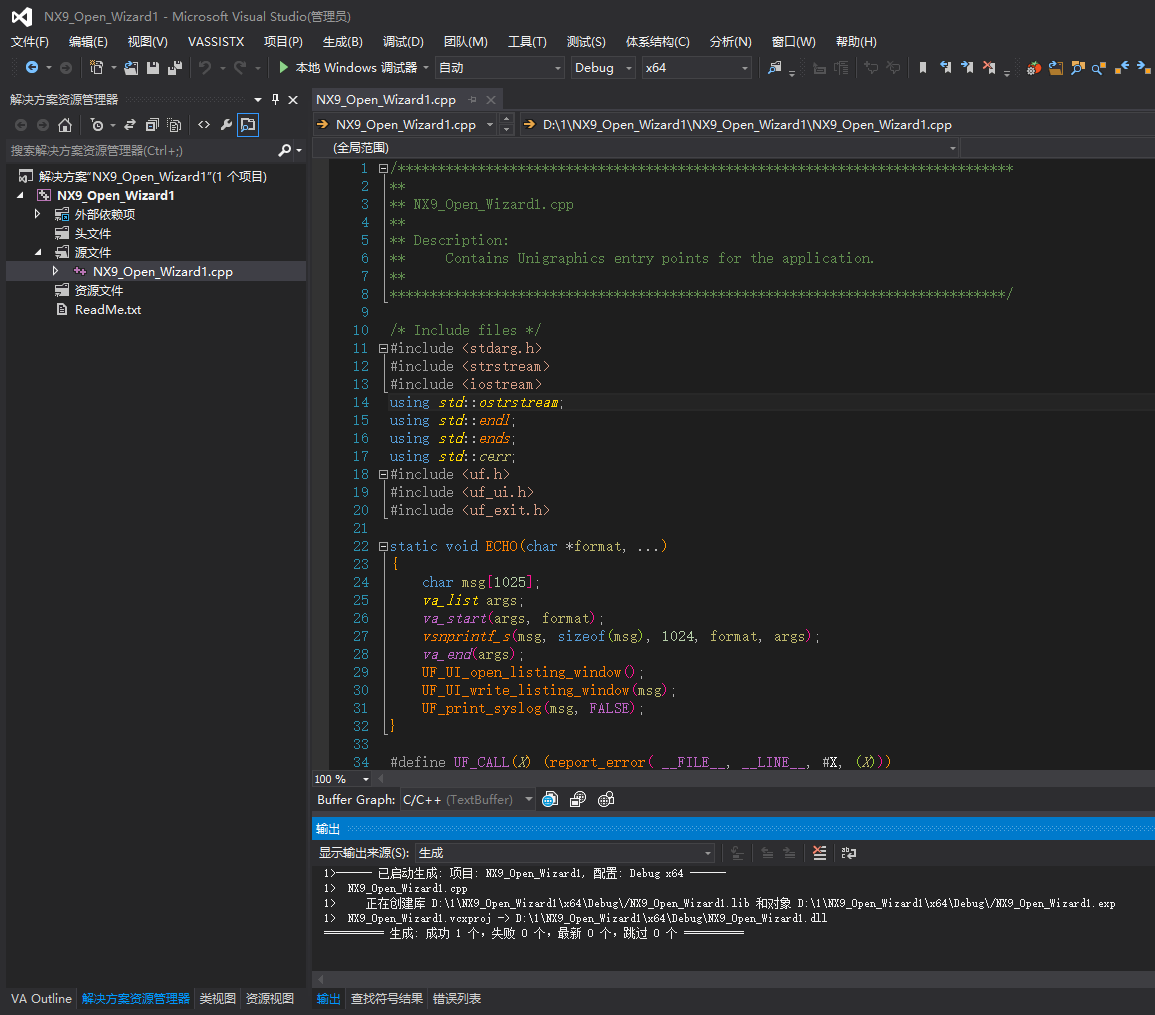

編譯成功

/*****************************************************************************

**

** NX9_Open_Wizard1.cpp

**

** Description:

**     Contains Unigraphics entry points for the application.

**

*****************************************************************************/

/* Include files */

#include <stdarg.h>

#include <strstream>

#include <iostream>

using std::ostrstream;

using std::endl;

using std::ends;

using std::cerr;

#include <uf.h>

#include <uf_ui.h>

#include <uf_exit.h>

static void ECHO(char *format, ...)

{

    char msg[1025];

    va_list args;

    va_start(args, format);

    vsnprintf_s(msg, sizeof(msg), 1024, format, args);

    va_end(args);

    UF_UI_open_listing_window();

    UF_UI_write_listing_window(msg);

    UF_print_syslog(msg, FALSE);

}

#define UF_CALL(X) (report_error( __FILE__, __LINE__, #X, (X)))

static int report_error( char *file, int line, char *call, int irc)

{

    if (irc)

    {

        char err[133];

        UF_get_fail_message(irc, err);

        ECHO("*** ERROR code %d at line %d in %s:\n",

            irc, line, file);

        ECHO("+++ %s\n", err);

        ECHO("%s;\n", call);

    }

    return(irc);

}

/*****************************************************************************

**  Activation Methods

*****************************************************************************/

/*  Explicit Activation

**      This entry point is used to activate the application explicitly, as in

**      "File->Execute UG/Open->User Function..." */

extern DllExport void ufusr( char *parm, int *returnCode, int rlen )

{

    /* Initialize the API environment */

    if( UF_CALL(UF_initialize()) )

    {

        /* Failed to initialize */

        return;

    }

    /* TODO: Add your application code here */

    /* Terminate the API environment */

    UF_CALL(UF_terminate());

}

/*****************************************************************************

**  Utilities

*****************************************************************************/

/* Unload Handler

**     This function specifies when to unload your application from Unigraphics.

**     If your application registers a callback (from a MenuScript item or a

**     User Defined Object for example), this function MUST return

**     "UF_UNLOAD_UG_TERMINATE". */

extern int ufusr_ask_unload( void )

{

    return( UF_UNLOAD_IMMEDIATELY );

}

我們來看看模板的程式碼，也是可以用C++語言，但是是基於面向過程的。沒按面向物件去生成模板。

這個程式碼寫到/* TODO: Add your application code here */就行了，我就不演示了。

至於附加依賴性，附加庫目錄，預處理，那些就都不用管了，嚮導自動給設定好了。我們只要專注寫程式碼開發就行了。

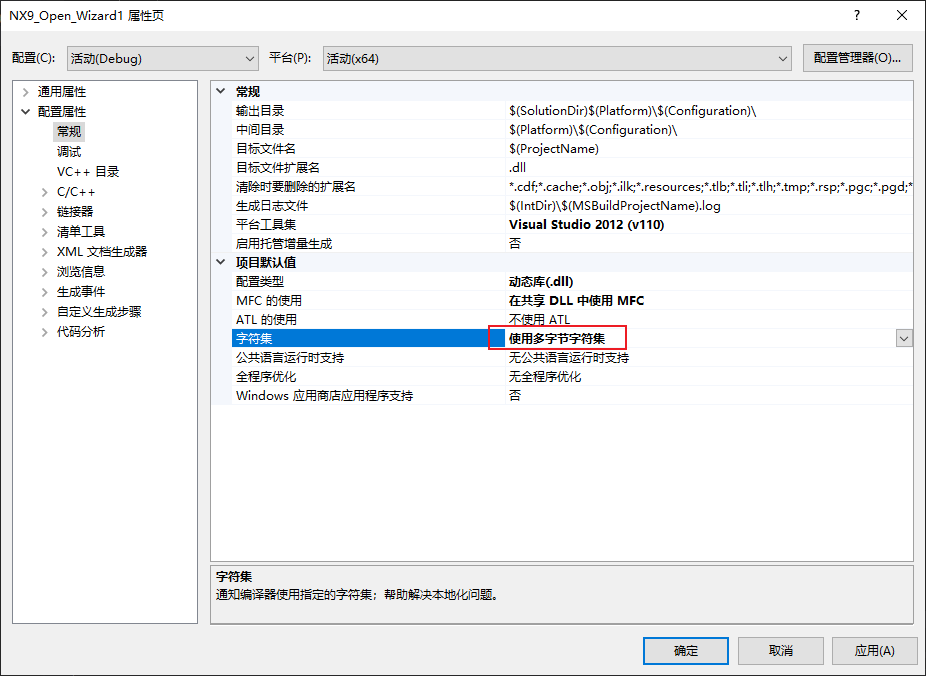

結尾到最後，無論哪種專案，建議設定字符集為多位元組。

本來還想在寫一下怎麼檢視幫助手冊，找UFUN函式和NXOPEN的，但是一看23.26了，有點晚了。

該準備睡覺了，要不然一會又該失眠焦慮症了。一晚上睡不著。怎麼檢視幫助那部分內容就放到後面單獨在開一篇

部落格文章。

阿飛

2021年9月2日
