背景

近幾年，網際網路企業從消費網際網路向產業網際網路轉型。在消費網際網路時期，企業面對的時C端消費者，而產業網際網路面對的是B端使用者。

產業網際網路涉及方方面面，企業資訊化的建設就是B端使用者的業務之一，在企業就存在上下級關係，存在審批業務，需要流程管理。

在企業資訊化建設中流程管理也是重要的一部分，如下基於flowable簡單的分析流程定義。

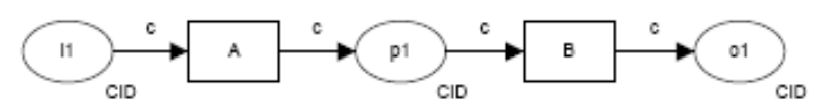

流程的一點基本概念

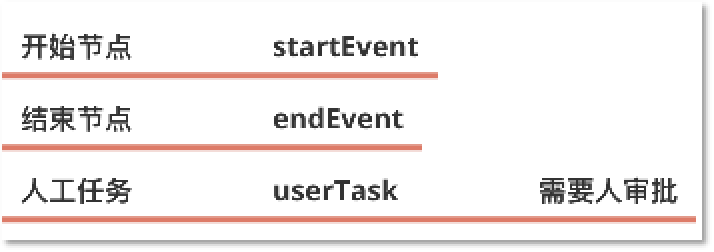

開始節點，結束節點和人工任務節點

閘道器

自動服務任務

 順序流

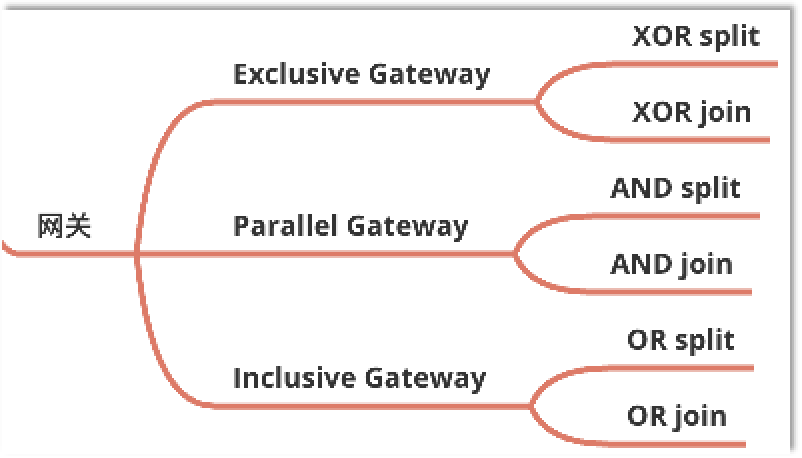

閘道器分支

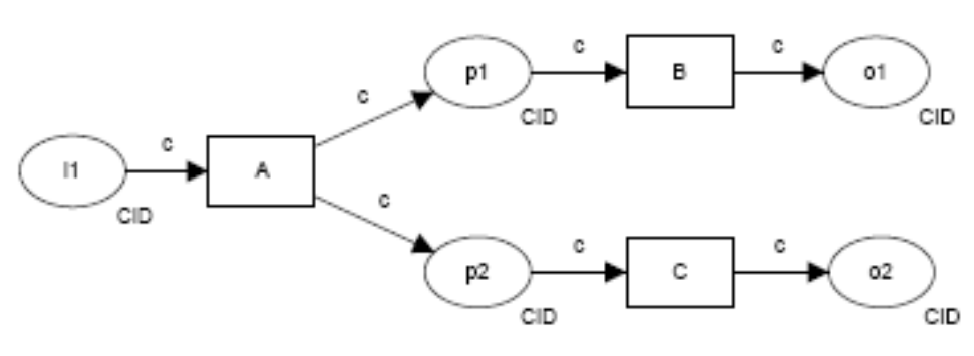

  • 並行分叉 AND-split（Parallel Split)

    • 兩個分支都需要執行
    • 如 下單後 發快遞和開發票，兩個動作都會做。
  • 排他分叉或叫異或 XOR-split（Exclusive Choice）

    • 後續分支二選一，只能走一條
    • 如 下單後的支付，選擇銀聯支付，微信支付還是支付寶支付，只能選擇一種支付方式。

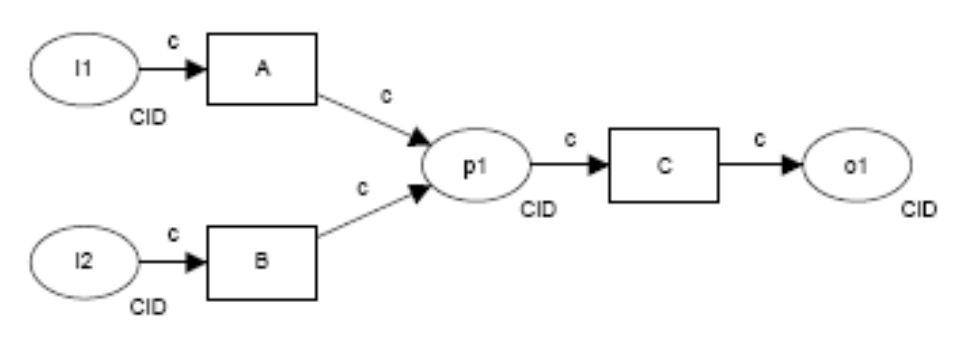

網關合並

  • 同步AND-join（Synchronization)

    • 前面的所有的分支等待都需要完成
    • 如上面的下單，收快遞和收發票，都收到了，流程才完成。
  • 簡單合併XOR-join（Simple Merge）
    • 前面的分支只要有一個完成，流程就完成
    • 如上面的下單後支付，不管是銀聯，微信支付還是支付寶支付，只要有一個渠道支付成功，支付流程就完成。

Flowable相關說明

官網地址：https://flowable.com/

幫助文件：https://flowable.com/open-source/docs/bpmn/ch02-GettingStarted/

中文幫助文件：https://tkjohn.github.io/flowable-userguide/#_introduction

github程式碼：https://github.com/flowable/flowable-engine

flowable的發展

  • Flowable是來自從Activiti5.22
  • Activiti6.0的bug太多
  • Activiti7.0主要擁抱雲
  • Flowable6版本開始按照模組進行拆分，社群比較活躍

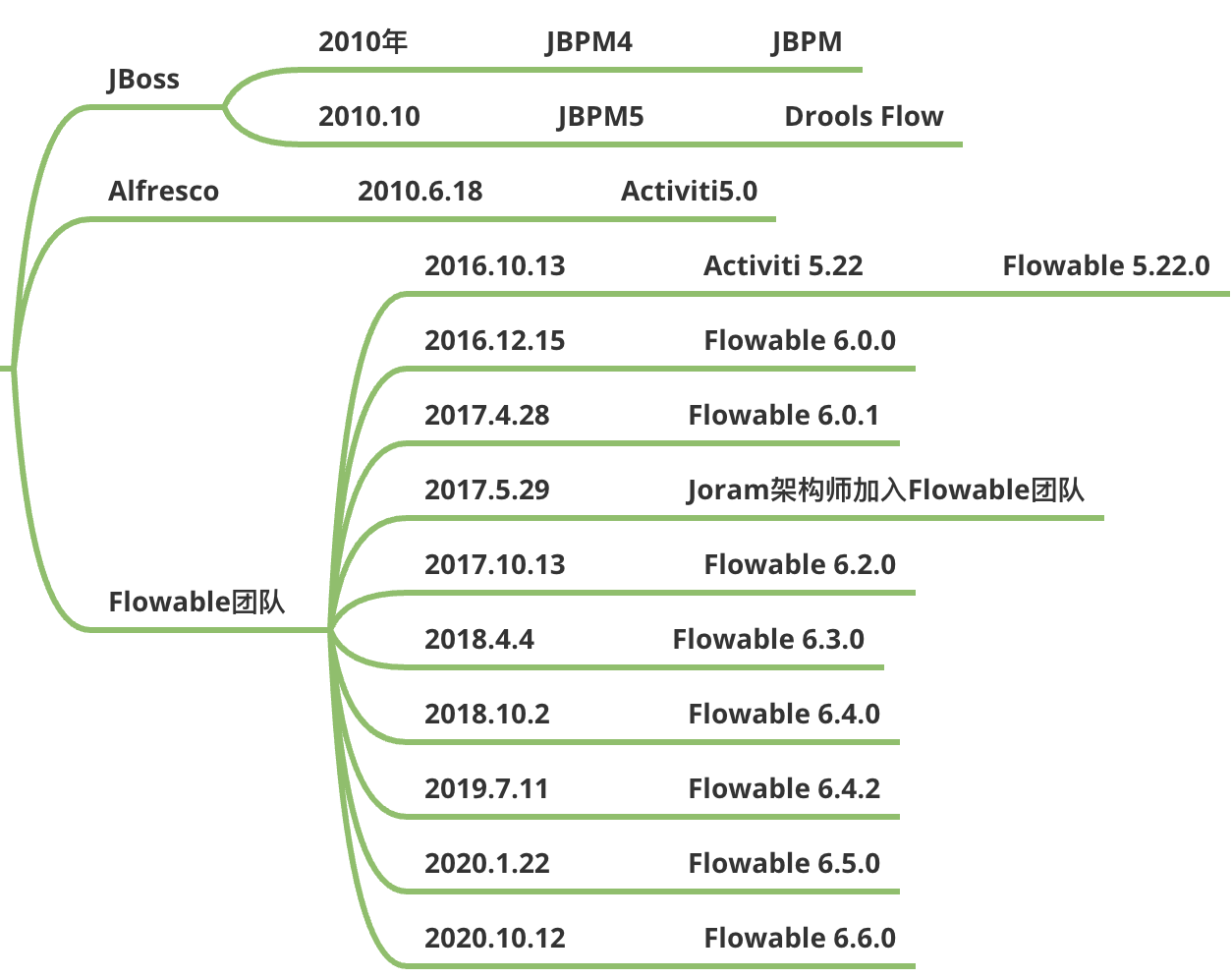

如下是JBoss，Alfresco和Flowable三個團隊的流程軟體關鍵時間點描述：

Flowable安裝和配置

Flow安裝

第一步、從flowable的github地址上下載如下幾個war，部署到apache的webapps下

flowable-admin.war

flowable-idm.war

flowable-modeler.war

flowable-rest.war

flowable-task.war

第二步、修改如上幾個包的配置檔案，配置mysql資料地址或者使用自身的h2資料庫進行實驗。

修改admin idm modeler rest和task這5個包的配置檔案WEB-INF/classes/flowable-default.properties，本實驗使用的是mysql資料庫。

spring.datasource.driver-class-name=com.mysql.jdbc.Driver

spring.datasource.url=jdbc:mysql://127.0.0.1:3306/flowable?characterEncoding=UTF-8

spring.datasource.username=flowable

spring.datasource.password=flowable

配置後，啟動tomcat伺服器並登入。

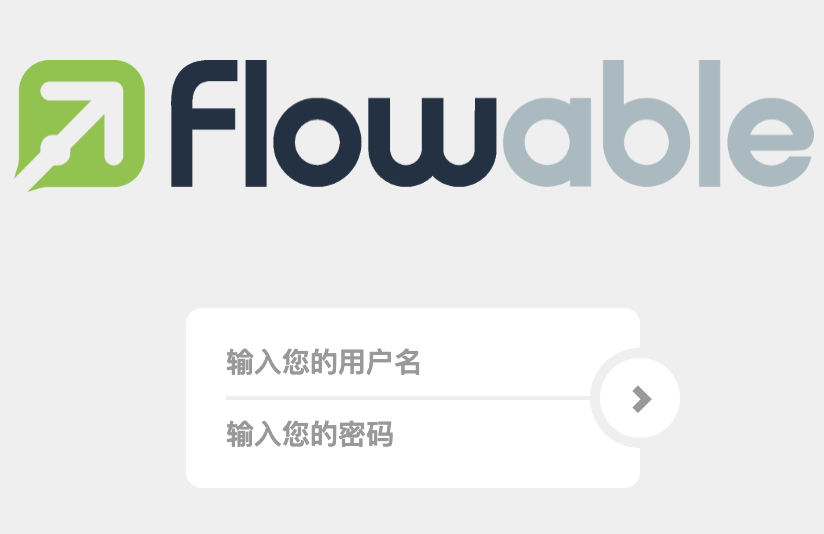

Flowable modeler登入

訪問flowable的流程設計器

地址：http://localhost:8080/flowable-modeler

賬號密碼：admin/test

登入後，可以訪問flowable的管理頁面

地址：http://localhost:8080/flowable-admin/#/engine

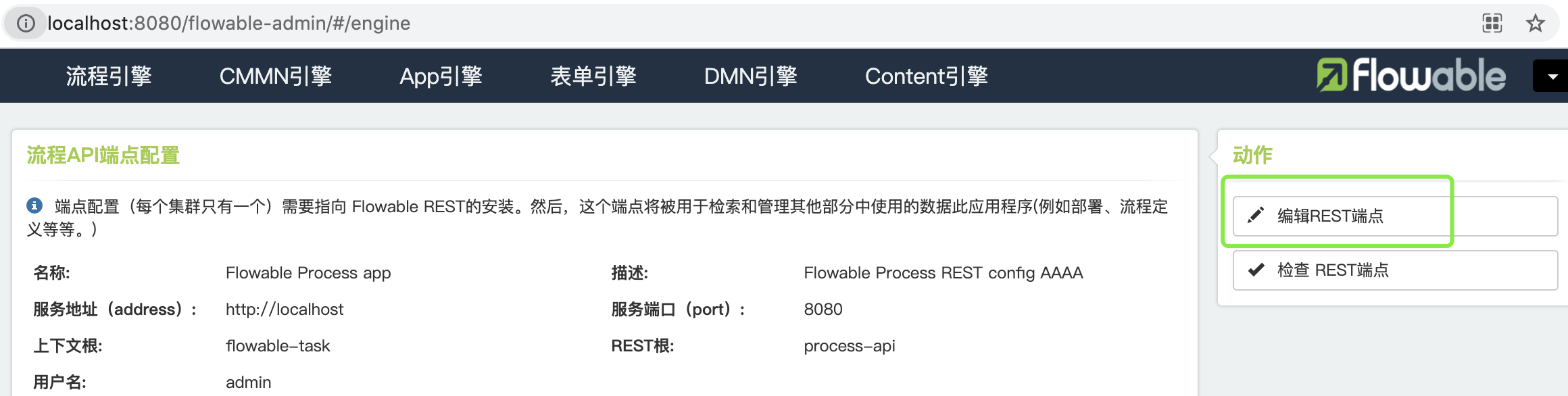

可以看到flowable流程由如下幾個引擎組成

可以通過編輯REST端點檢查對應的服務執行是否正常。

本例中以流程引擎為例簡單的說明。

流程定義

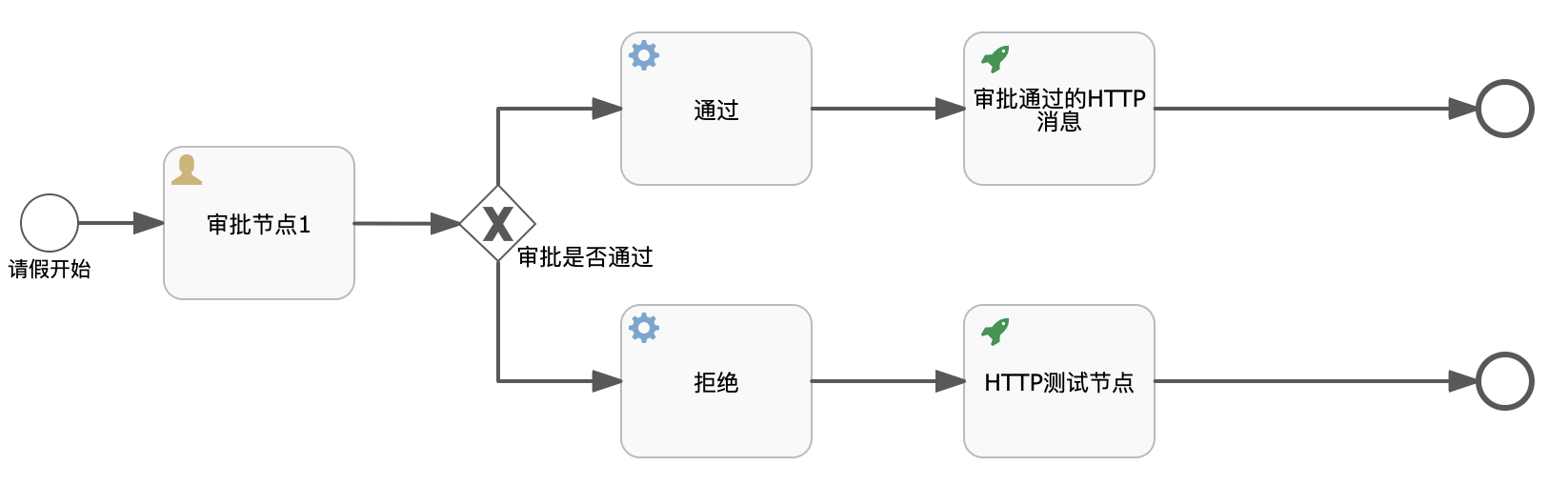

定義一個簡單的請假流程，包括一個開始節點，一個審批節點，經管排他閘道器後，審批通過後傳送一個http通知，審批拒絕後也傳送一個http通知。

如上流程定義使用bpmn2.0的xml表示大致如下所示

<?xml version="1.0" encoding="UTF-8"?>

<definitions>

  <process id="flow_h1" name="holiday-new" isExecutable="true">

    <documentation>請求流程描述</documentation>

    <startEvent id="startEvent1" name="請假開始" flowable:formKey="formKey1" flowable:formFieldValidation="true">

      <extensionElements>

        <flowable:formProperty id="employee" name="請假人" type="string" required="true"></flowable:formProperty>

        <flowable:formProperty id="noOfHolidays" name="天數" type="long" required="true"></flowable:formProperty>

      </extensionElements>

    </startEvent>

    <userTask id="approveKey1" name="審批節點1" flowable:formFieldValidation="true"></userTask>

    <exclusiveGateway id="sid-D7F080C0-BC9D-4C03-B9EB-2D81E4010CA6" name="審批是否通過"></exclusiveGateway>

    <serviceTask id="AcceptKey1" name="通過" flowable:class="org.example.tut.flowable.handler.HolidayRejectionHandler"></serviceTask>

    <serviceTask id="RejectKey1" name="拒絕" flowable:class="org.example.tut.flowable.handler.HolidayApprovalHandler"></serviceTask>

    <endEvent id="sid-E86D23D8-DC24-44D0-B96D-BA3E8CF801C0"></endEvent>

    <serviceTask id="RejectHttpKey1" name="HTTP測試節點" flowable:type="http">

      <extensionElements>

        <flowable:field name="requestMethod">

          <flowable:string><![CDATA[POST]]></flowable:string>

        </flowable:field>

        <flowable:field name="requestUrl">

          <flowable:string><![CDATA[http://127.0.0.1:9901/test]]></flowable:string>

        </flowable:field>

        <flowable:field name="requestBody">

          <flowable:expression><![CDATA[Reject action, employee ${employee} apply ${noOfHolidays} days with reason ${description}]]></flowable:expression>

        </flowable:field>

      </extensionElements>

    </serviceTask>

    <sequenceFlow id="sid-84648711-833A-4ABE-AD08-3E32B026F247" sourceRef="RejectKey1" targetRef="RejectHttpKey1"></sequenceFlow>

    <sequenceFlow id="sid-448B4748-A744-43D9-B3EB-FC0846035F20" sourceRef="RejectHttpKey1" targetRef="sid-E86D23D8-DC24-44D0-B96D-BA3E8CF801C0"></sequenceFlow>

    <endEvent id="sid-683697FC-2E68-45C9-BE63-0F526FC2F3AB"></endEvent>

    <serviceTask id="AcceptHttpKey1" name="審批通過的HTTP訊息" flowable:type="http">

      <extensionElements>

        <flowable:field name="requestMethod">

          <flowable:string><![CDATA[POST]]></flowable:string>

        </flowable:field>

        <flowable:field name="requestUrl">

          <flowable:string><![CDATA[http://127.0.0.1:9901/test]]></flowable:string>

        </flowable:field>

        <flowable:field name="requestBody">

          <flowable:expression><![CDATA[Accept Holiday employee ${employee} apply ${noOfHolidays} days with reason ${description}]]></flowable:expression>

        </flowable:field>

      </extensionElements>

    </serviceTask>

    <sequenceFlow id="sid-9788654A-171C-45B9-9A41-94A35C531AA8" sourceRef="AcceptHttpKey1" targetRef="sid-683697FC-2E68-45C9-BE63-0F526FC2F3AB"></sequenceFlow>

    <sequenceFlow id="sid-C4456145-0531-492F-AA80-E733CD0C35C9" sourceRef="AcceptKey1" targetRef="AcceptHttpKey1"></sequenceFlow>

    <sequenceFlow id="SeqFromStartToApprove" sourceRef="startEvent1" targetRef="approveKey1"></sequenceFlow>

    <sequenceFlow id="SeqFromApproveToGW" sourceRef="approveKey1" targetRef="sid-D7F080C0-BC9D-4C03-B9EB-2D81E4010CA6"></sequenceFlow>

    <sequenceFlow id="SeqRejectKey1" sourceRef="sid-D7F080C0-BC9D-4C03-B9EB-2D81E4010CA6" targetRef="RejectKey1">

      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${!approved}]]></conditionExpression>

    </sequenceFlow>

    <sequenceFlow id="ReqAcceptKey1" sourceRef="sid-D7F080C0-BC9D-4C03-B9EB-2D81E4010CA6" targetRef="AcceptKey1">

      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${approved}]]></conditionExpression>

    </sequenceFlow>

  </process>

  <bpmndi:BPMNDiagram id="BPMNDiagram_flow_h1">

   ... 省

  </bpmndi:BPMNDiagram>

</definitions>

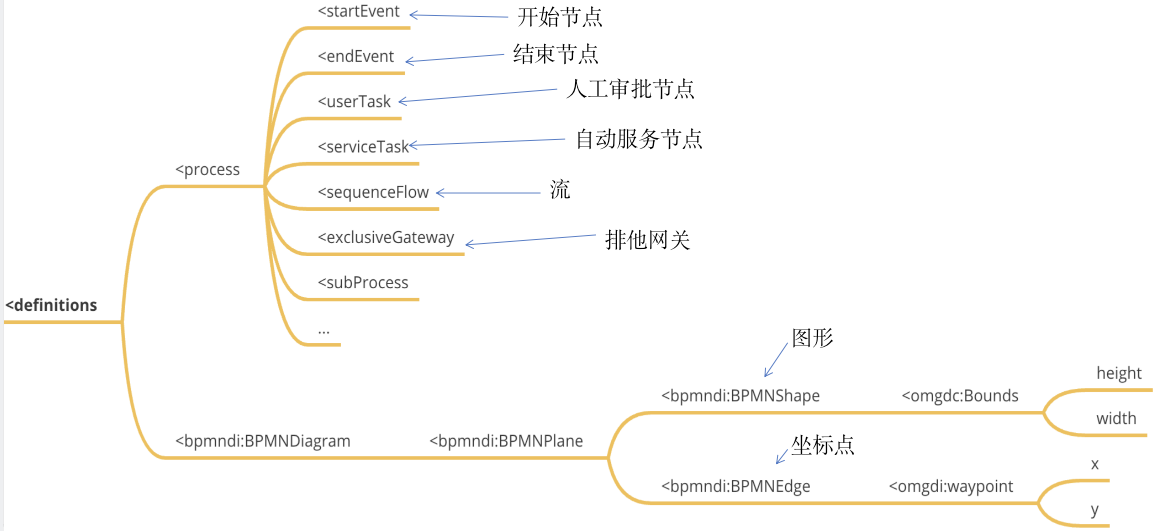

節點說明

這個簡單的流程中使用了flowable的幾個節點

流程定義的組成

process

  • startEvent 表示開始節點

    • 開始節點可以是空節點
    • 開始節點也可以是定時節點
  • userTask 表示人工審批節點
    • 可以通過 flowable:assignee="userId" 表示這個節點的審批人是誰
    • 可以通過 flowable:candidateGroups="managerGroup" 表示候選的審批組是什麼，在這個組中的人都可以做為審批人。
    • 人工審批節點可以增加extensionElements增加自定義擴充套件屬性，將流程定義的擴充套件資訊儲存到CDATA中
  • exclusiveGateway 表示排他閘道器
    • 人工審批後的審批結果做為排他閘道器的判斷依據

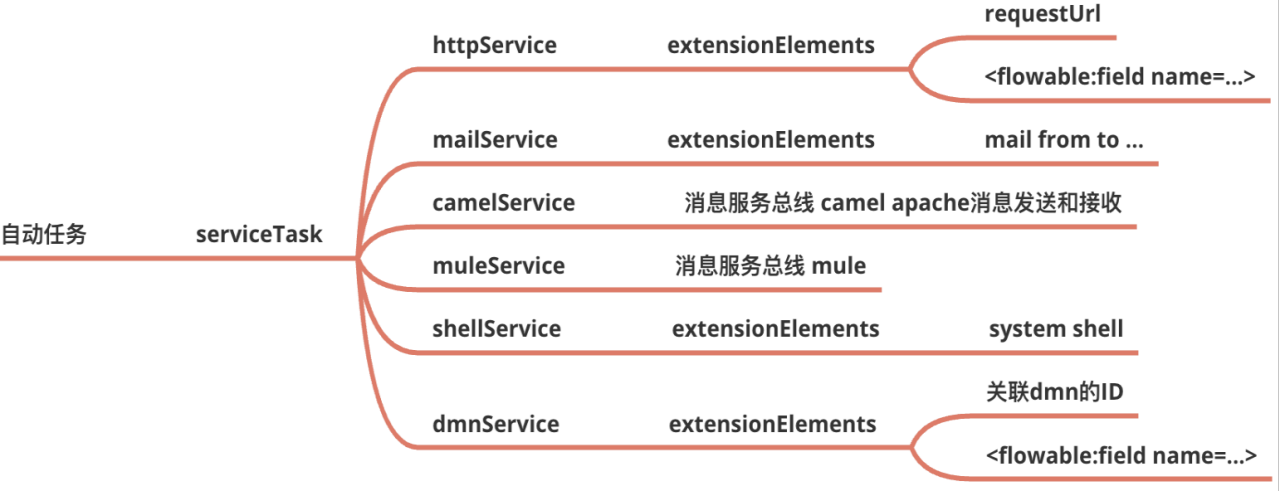

  • serviceTask 表示自動節點
    • 有自定義的節點需要自定義一個Handler做為serviceTask節點的處理。
    • serviceTask也有一些系統內建實現（如HTTP服務 MAIL服務 MULE服務等）
    • 自動服務節點可以增加extensionElements增加自定義擴充套件屬性，將流程定義的擴充套件資訊儲存到CDATA中
  • sequenceFlow 表示分支流
    • 在分支流上會存在一個條件，排他閘道器後會跟多個sequenceFlow，排他閘道器會根據各自sequenceFlow上的條件決定流程的流向。
    • 條件會使用conditionExpression來表示，這個表示式一般使用JUEL表示式實現。
  • endEvent 表示結束節點

bpmndi:BPMNDiagram

  • bpmndi:BPMNShape

    • omgdc:Bounds 表示影象的輪廓包含寬高

      • width 寬
      • height 高
  • bpmndi:BPMNEdge
    • pmgdi:waypoint

      • x 橫軸座標
      • y 縱軸座標

startEvent的定時節點如何定義？

<startEvent id="timer_start1" name="定時器節點" isInterrupting="false">

    <timerEventDefinition>

        <timeDate>2021-06-30T15:01:02</timeDate>

        <timeCycle>R/P1DT0S</timeCycle>

        <timeDuration>P10DT0S</timeDuration>

    </timerEventDefinition>

</startEvent>

時間定義參考ISO8601標準，可以參考@https://www.cnblogs.com/xdao/p/iso8601.html

格式解析

R2/2015-06-04T19:25:16.828696-07:00/P1DT10S

上面的字串通過"/"分為了三部分即：

重複次數/開始時間/執行間隔

重複次數

R - 將永遠重複

R1 - 將重複一次

R231 - 將重複231次。

開始時間

任務第一次執行的時間。如果開始日期時間已經過去，Kala將返回一個錯誤。

其中"T"用來分割日期和時間，時間後面跟著的"-07:00"表示西七區，注意"-"是連字元，不是減號。

時區預設是0時區，可以用"Z"表示，也可以不寫。

對於我國，要使用"+08:00"，表示東八區。

上面的字串表示 2015年6月4日，19點25分16秒828696納秒，西七區。

執行間隔

執行間隔以"P"開始，和上面一樣也是用"T"分割日期和時間，如P1Y2M10DT2H30M15S

P 開始標記

1Y - 一年

2M - 兩個月

10D - 十天

T - 時間和日期分的割標記

2H - 兩個小時

30M - 三十分鐘

15S 十五秒鐘

例子，注意如果沒有年月日，"T"也不能省略

P1DT1M - 一天一分鐘執行一次

P1W - 一週執行一次

PT1H - 一小時執行一次

PT10S - 十秒執行一次

啟動流程

啟動流程的程式碼：

  public ProcessInstanceResponse startProcessInstance(HolidayRequest holidayRequest) {

        Map<String, Object> variables = new HashMap<String, Object>();

        variables.put("employee", holidayRequest.getEmpName());

        variables.put("noOfHolidays", holidayRequest.getNoOfHolidays());

        variables.put("description", holidayRequest.getRequestDescription());

        variables.put("initiator", "admin");

        ProcessInstance processInstance =

                runtimeService.startProcessInstanceByKey(holidayRequest.getProcessKey(), variables);

        return new ProcessInstanceResponse(processInstance.getId(), processInstance.isEnded());

    }

啟動流程後，會在資料庫中增加記錄

ACT_RU_ACTINST 增加流程例項資訊。

ACT_RU_VARIABLE 增加variables變數列表的變數，這個變數會貫穿流程例項的全程。

分配任務

分配任務的程式碼：

TaskService taskService;

// taskId是任務Id，userId是使用者id，表示將任務分配給這個使用者

taskService.setAssignee(taskId, userId);

分配任務後，會在資料庫中設定審批人資訊

ACT_RU_TASK 表的欄位 ASSIGEE_表示審批人是誰

獲取待辦任務

獲取待辦任務的程式碼

// 跟進userId使用者id查詢分配給這個使用者或將這個使用者設為候選的任務列表

List<Task> taskList = taskService.createTaskQuery().taskCandidateOrAssigned(userId).list();

會查詢ACT_RU_TASK表，獲取審批人的任務。

完成任務

完成任務也叫做審批任務

taskService.complete(taskId, variables);

流程執行

流程執行時，例項和變數說明什麼

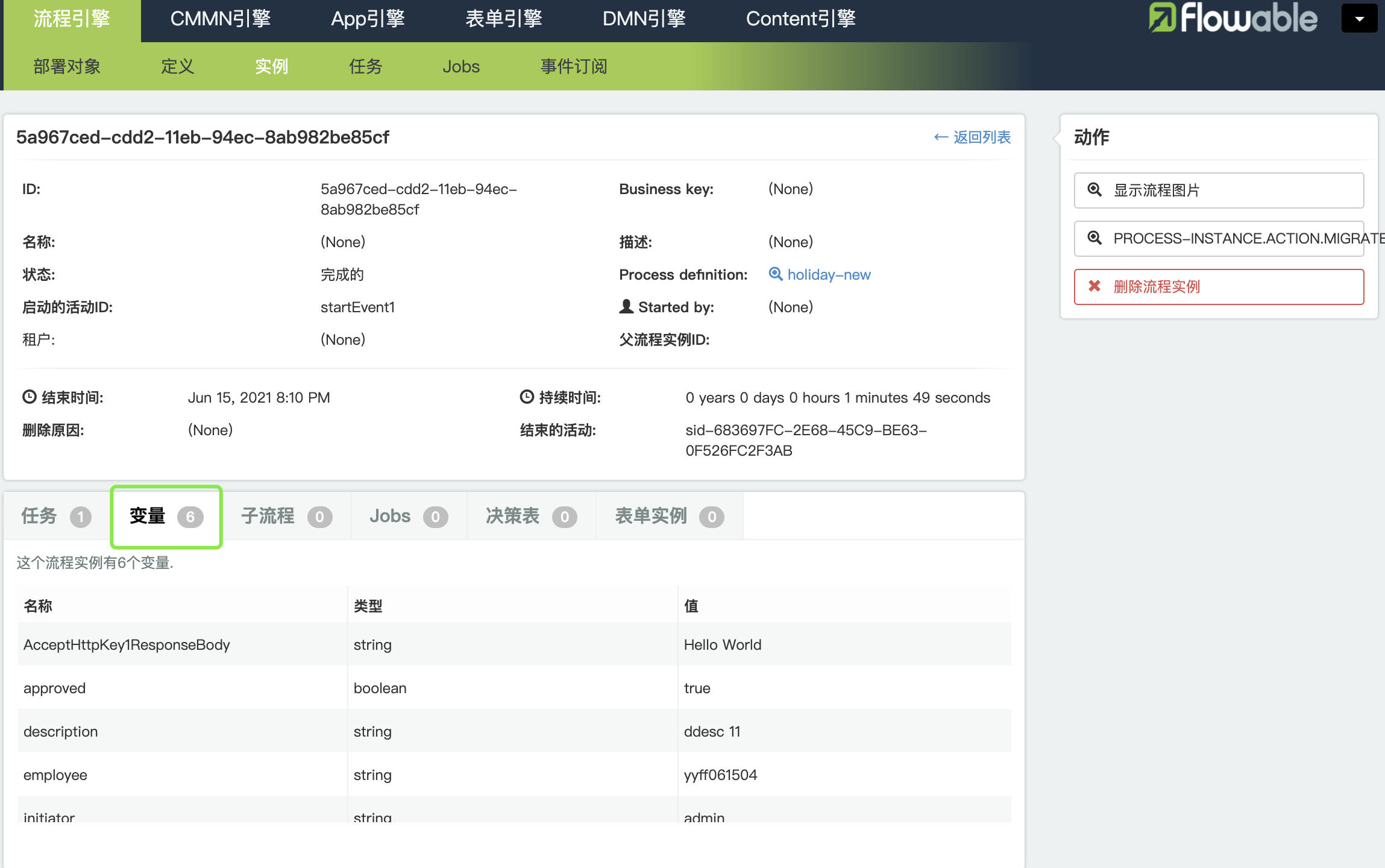

可以在管理頁面看到啟動流程例項是填寫的變數列表

啟動流程增加的變數

variables.put("employee", holidayRequest.getEmpName());

variables.put("noOfHolidays", holidayRequest.getNoOfHolidays());

variables.put("description", holidayRequest.getRequestDescription());

variables.put("initiator", "admin");

人工節點審批時增加的變數是什麼

variables.put("approved", approved);

taskService.complete(taskId, variables);

即：變數時貫穿流程例項的全宣告週期，流程的很多自定義功能可以通過變數和擴充套件屬性進行實現。

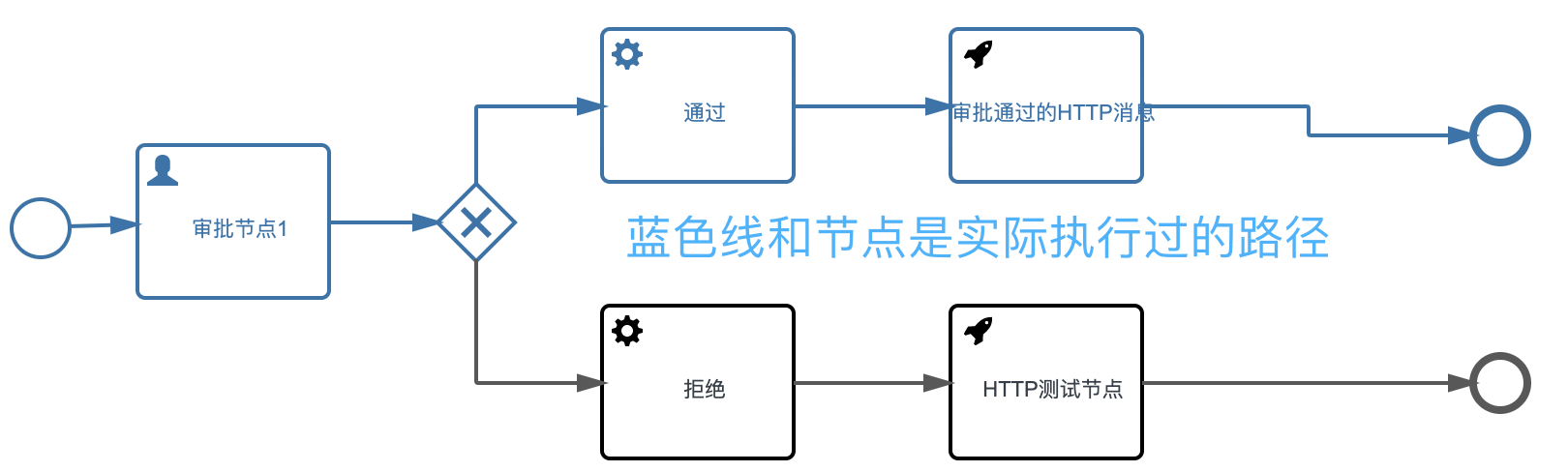

展示流程例項的執行圖



done.
