前文我們瞭解了IS-IS動態路由協議基礎相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15249328.html；今天我們來聊一聊IS-IS動態路由協議的報文結構和型別相關話題；

　　IS-IS報文結構

　　提示：IS-IS動態路由協議是封裝在資料鏈路層之上，主要由IS-IS頭部和IS-IS可變長欄位CLVs組成；其中IS-IS頭部裡面又分為通用頭部和專用頭部；

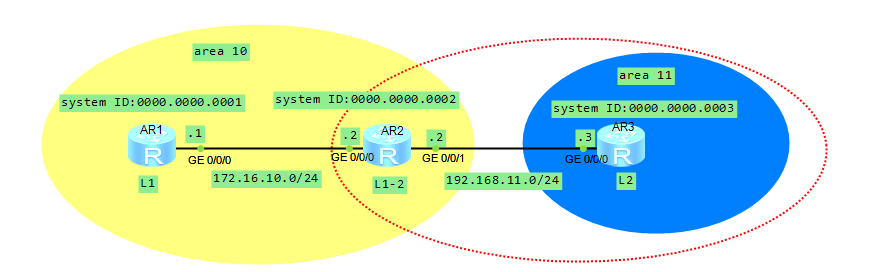

　　實驗：如下拓撲，配置IS-IS

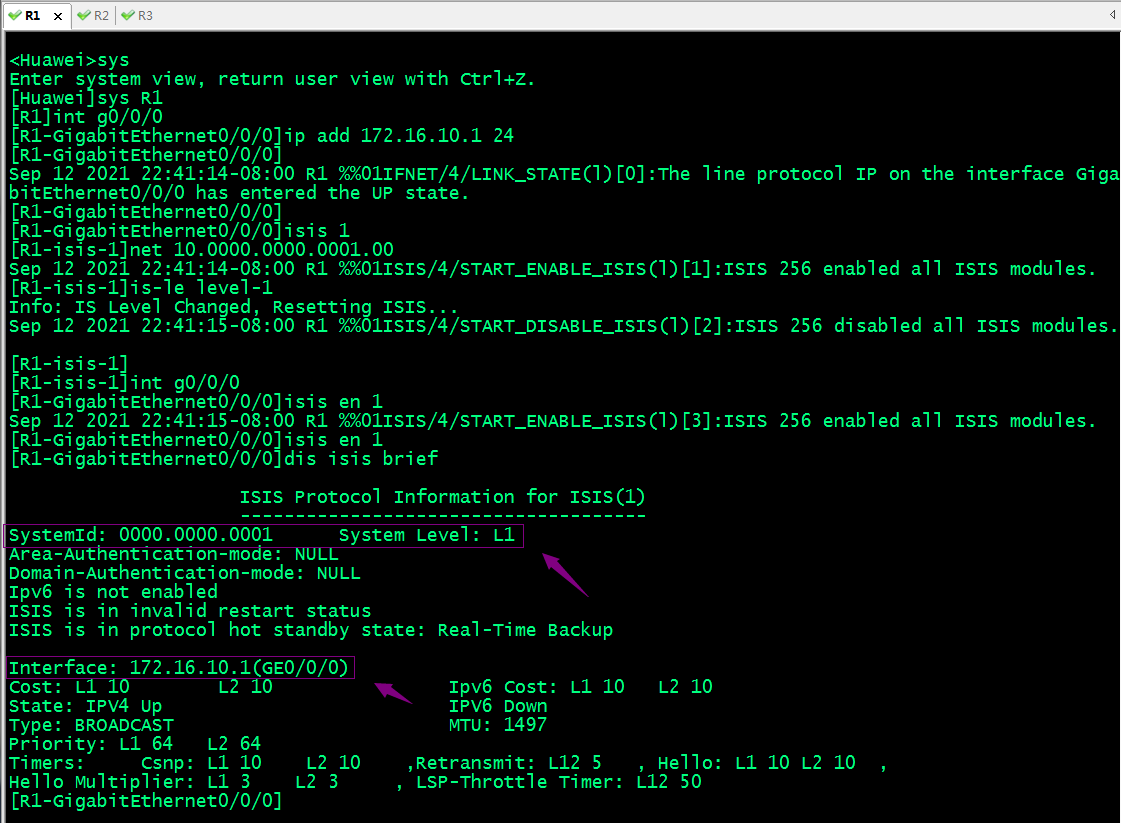

　　R1的配置

  1. sys
  2. sys R1
  3. int g0/0/0
  4. ip add 172.16.10.1 24
  5.
  6. isis 1
  7. net 10.0000.0000.0001.00
  8. is-le level-1
  9. int g0/0/0
  10. isis en 1

　　提示：在R1上g0/0/0介面上啟用isis以後，對應isis程序就正常運行了；

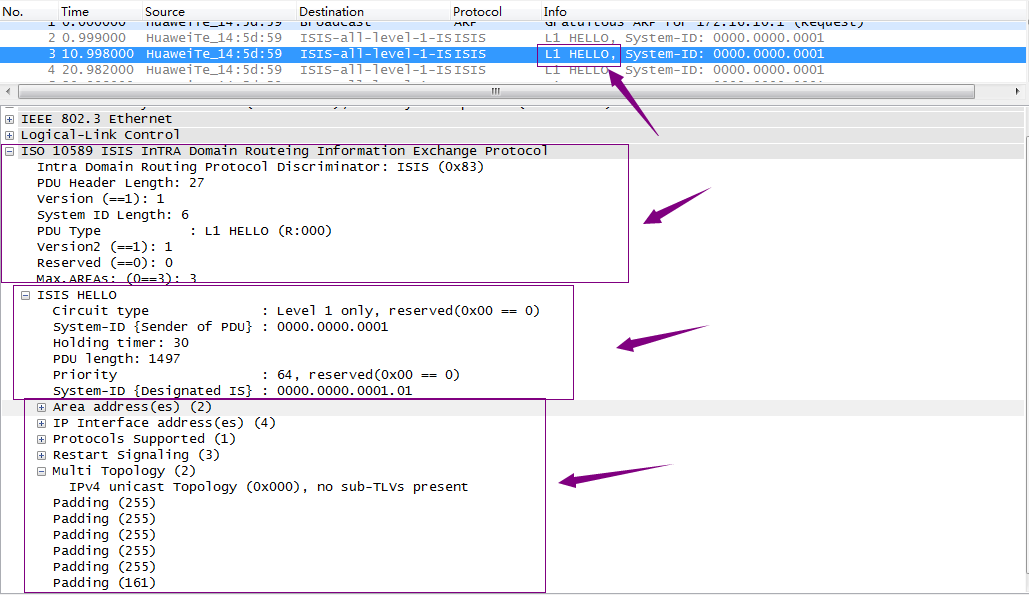

　　在R1上抓包，看看ISIS資料包結構

　　提示：可以看到在R1上能夠正常抓到ISIS L1型別的hello包，其中hello包裡有通用頭部和專用頭部，對應專用頭部裡又有可變長欄位；

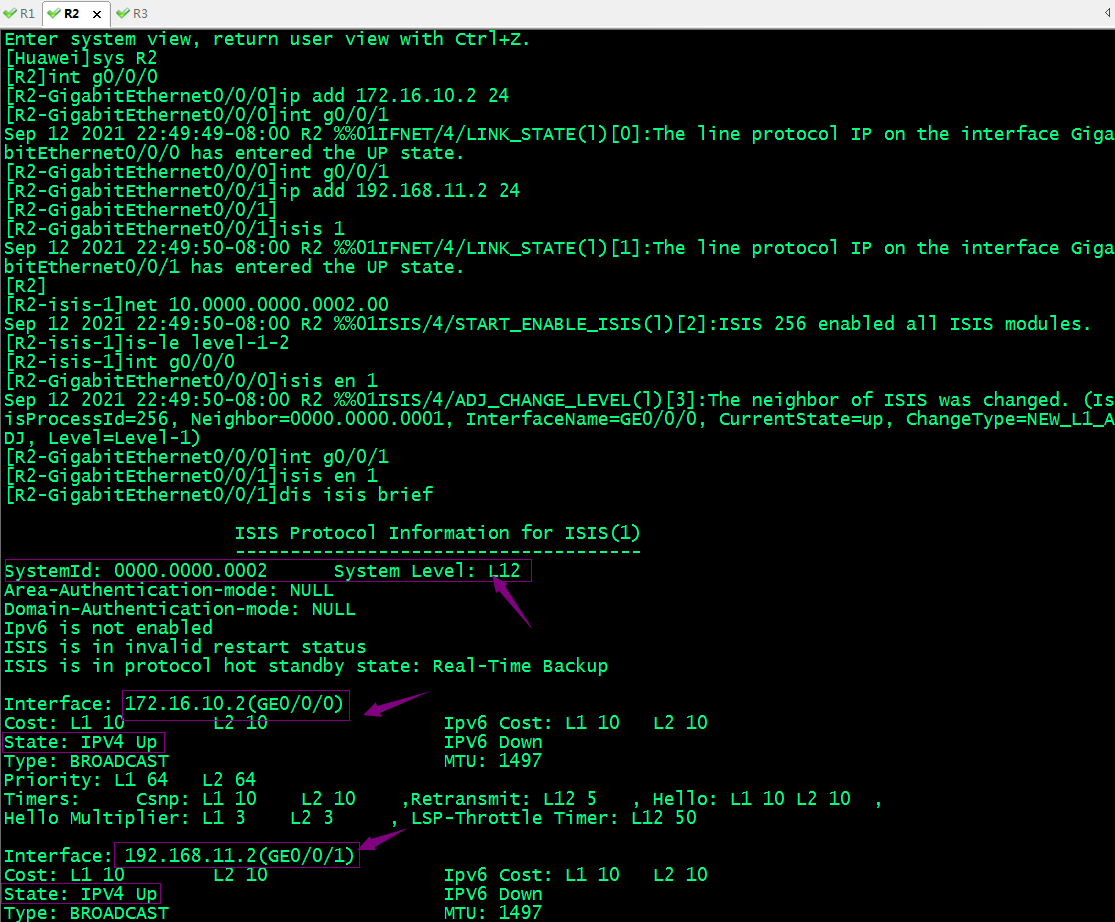

　　R2的配置

  1. sys
  2. sys R2
  3. int g0/0/0
  4. ip add 172.16.10.2 24
  5. int g0/0/1
  6. ip add 192.168.11.2 24
  7.
  8. isis 1
  9. net 10.0000.0000.0002.00
  10. is-le level-1-2
  11. int g0/0/0
  12. isis en 1
  13. int g0/0/1
  14. isis en 1

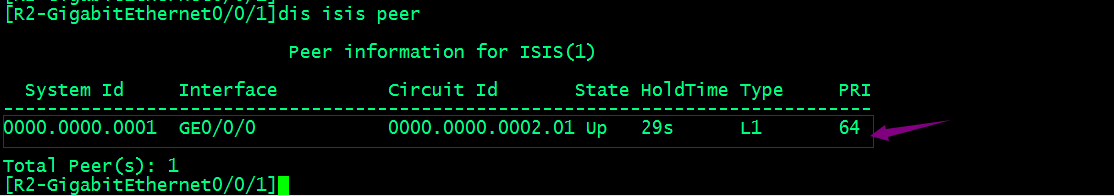

　　驗證：在R1或R2上檢視ISIS鄰居資訊

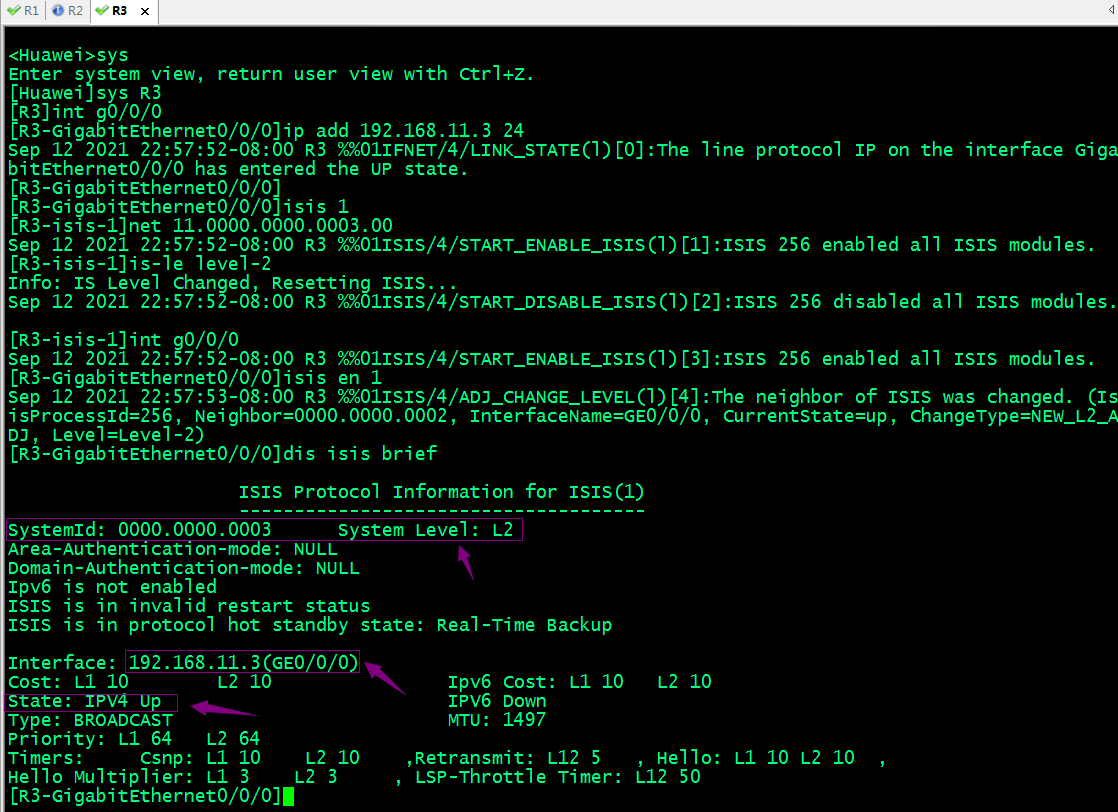

　　R3的配置

  1. sys
  2. sys R3
  3. int g0/0/0
  4. ip add 192.168.11.3 24
  5.
  6. isis 1
  7. net 11.0000.0000.0003.00
  8. is-le level-2
  9. int g0/0/0
  10. isis en 1

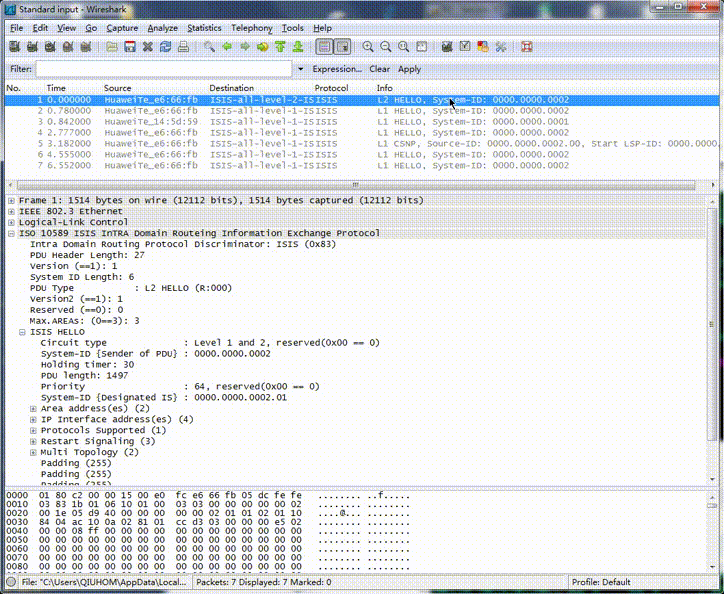

　　在R2上抓包看看對應報文結構

　　提示：可以看到在R2的g0/0/0口可以抓到L1的hello包和L2的hello包，他們的專用hello包裡都是leve1 and 2；

　　專用包頭欄位解釋

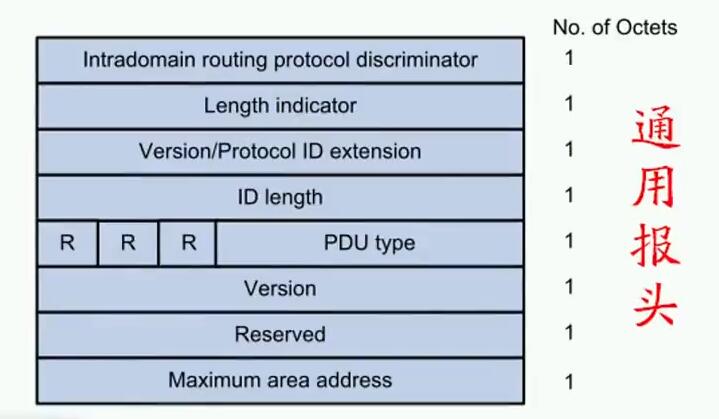

　　提示：通用頭部裡每個欄位都是1位元組；Intra Domain Routing Protocol Discriminator欄位用於描述動態路由協議的描述0x83表示ISIS協議，該欄位的值固定不變；PDU Header Length欄位用於描述PDU包頭的長度（包含通用頭部和專用頭部），單位是位元組；version/protocol id extension欄位用於描述對應isis的版本或協議標識擴充套件，設定為1（0x01），一般這個欄位都是1，固定不變；ID Length用於描述NSAP地址或NET地址中的system ID長度，值為0表示system ID的長度為6位元組，值為255時，表示system ID為空（長度為0）；R（Reserved）是保留欄位，設定為0；PDU type 用於描述對應專用包頭的型別；ISIS PDU共有9種類型；version 用於描述isis版本，設定為1，固定不變；Maximun area address欄位用於描述支援的最大區域個數；設定為1-254的證書，表示該IS-IS程序實際所允許的最大區域地址數，設定為0，表示該IS-IS程序最大隻支援3個區域地址數；

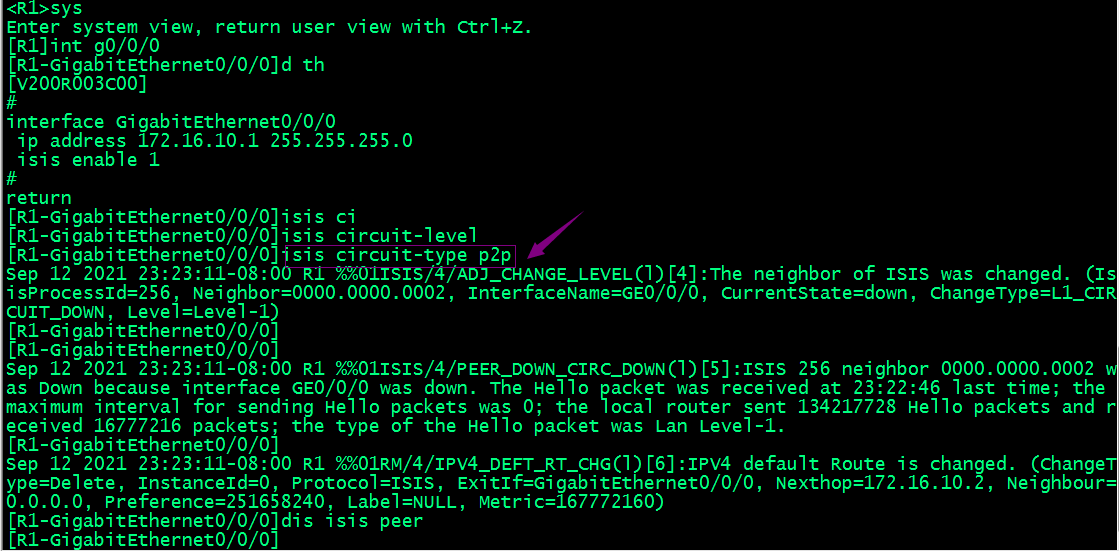

　　更改R1的g0/0/0介面網路型別為P2P，再次抓包看看對應資料包結構

　　提示：可以看到更改R1的g0/0/0介面網路型別為p2p以後，對應isis鄰居就被情況了；其原因是R1和R2的所傳送的hello包型別不同；

　　在R1上抓包，看看對應hello包型別是否和R2一樣？

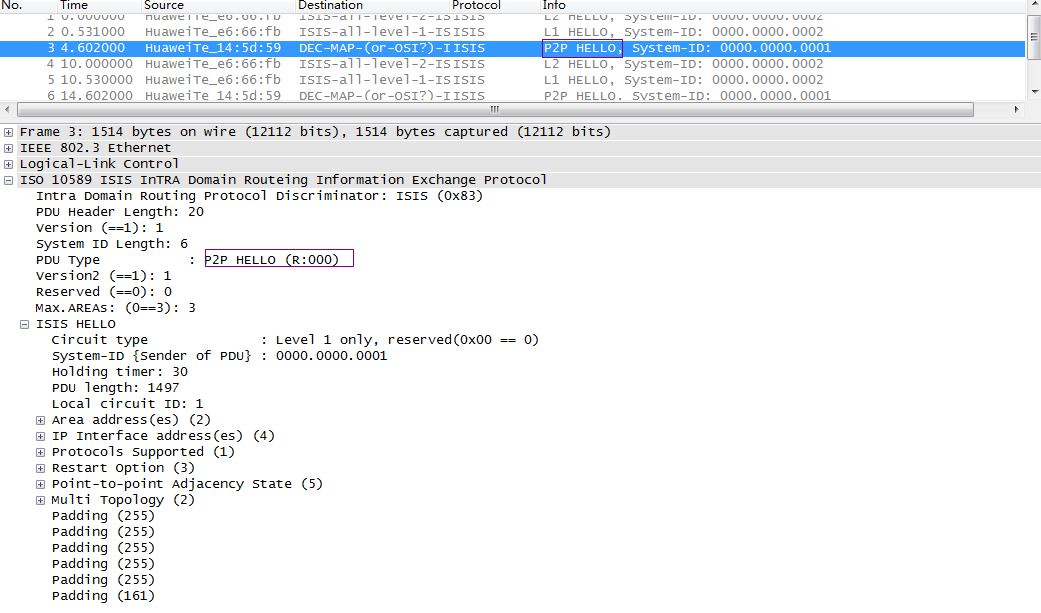

　　提示：現在R1的g0/0/0介面上抓包，可以看到對應R1傳送的hello包型別為p2phello ；

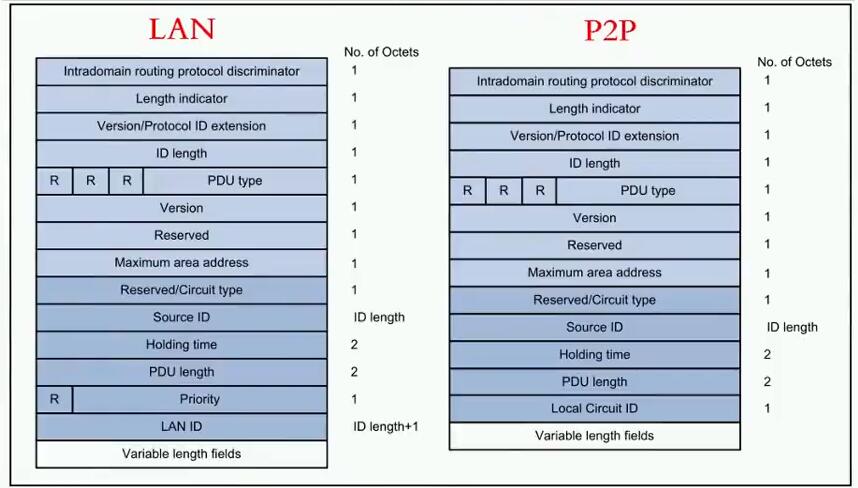

　　廣播網路hello包和p2p網路hello包對比

　　提示：通用包頭基本沒有變化，變化的是在專用包頭裡；對於廣播網路中的hello包，裡面主要比p2p網路中的hello包多了priority 欄位和DIS ID兩個欄位；其主要原因是廣播網路中，對應會選舉DIS，所以會有優先順序和dis id的資訊；而p2p網路中不需要選舉DIS，所以priority欄位和dis id欄位沒有；其他欄位兩者幾乎都有，沒有太大的區別；

　　專有包頭欄位解釋

　　Reserved/circuit：該欄位佔用1位元組，其中高位的6位元保留，其值為0；低位的2位元用來表示路由器的型別；01表示L1，10表示L2，11表示L1/2；

　　Source ID：用於描述發出該hello報文的路由器system ID；

　　Holding Time：用於描述hello包的保持時間；在此時間內如果沒有收到鄰居發來的Hello報文，則終止已建立的鄰居關係；

　　PDU Length：用於描述PDU的總長度，單位是位元組；PDU是ISO網路模型裡對應資料包的稱呼，我們可以理解為TCP/IP裡的包，段，幀，位元等術語；

　　Priority：用於描述選舉DIS的優先順序，取值範圍為0-127；數值越大，優先順序越高；

　　LAN ID：用於描述包含DIS的system ID 和1位元組的偽節點ID；

　　Local Circuit ID：用於描述本地鏈路ID；

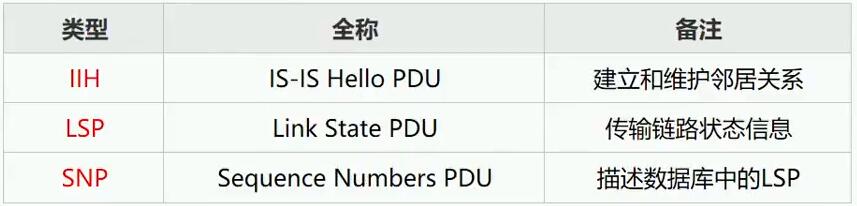

　　IS-IS報文型別總結

　　提示：ISIS報文總共就只有上述三種類型；其中IIH表示ISIS的hello PDU，主要作用是建立和維護鄰居關係；LSP主要用來傳輸鏈路狀態資訊，類似OSPF裡的LSU（LSA）包的作用；SNP主要用來描述資料庫中的LSP，類似ospf中的DD包；

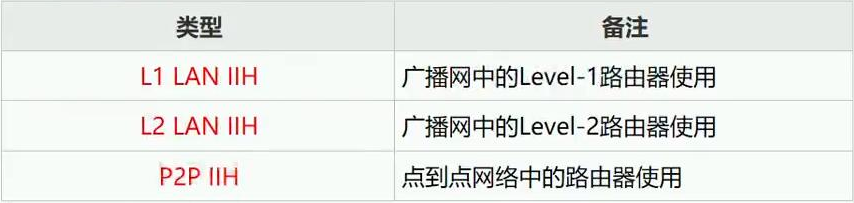

　　hello報文型別

　　提示：isis裡hello報文型別有三種；L1 LAN IIH、L2 LAN IIH和p2p IIH這三種；其中p2p裡部分L1和L2，它只有一種；L1主要是廣播網路中的L1路由器傳送；L2主要是廣播網路中的L2路由器傳送；

　　SNP報文型別

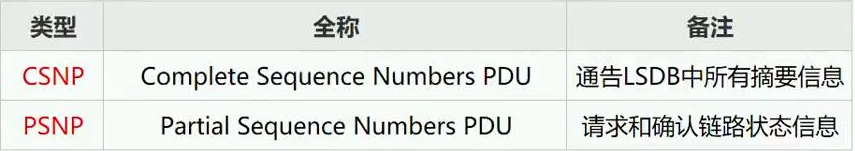

　　提示：SNP報文中分CSNP（完全SNP）和PSNP（部分SNP），完全SNP包主要作用是通告LSDB中所有摘要資訊，類似OSPF裡的DD包；部分SNP主要作用是請求和確認鏈路狀態資訊；類似ospf裡的LSR和LSACK的作用；

　　IS-IS報文中的可變長欄位

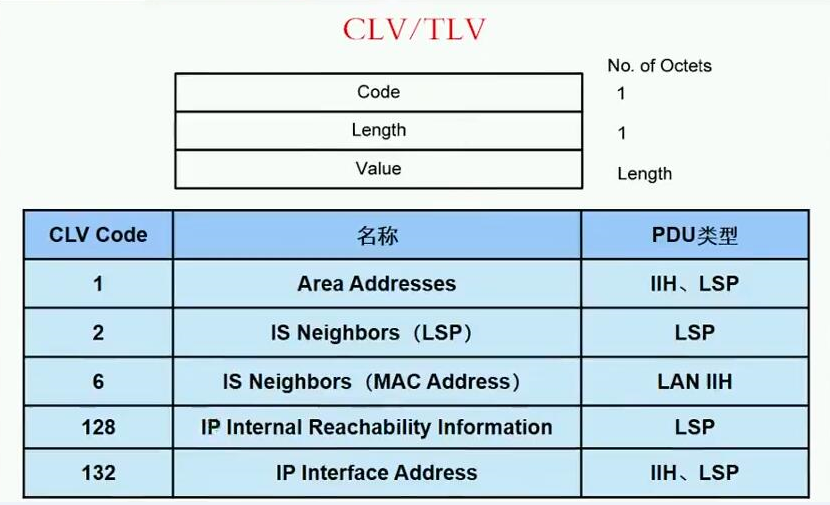

　　提示：IS-IS報文中的變長欄位部分是多個TLV（Type-Length-Value）三元組；TLV也稱為CLV（Code-Length-Value）；以上只是部分CLV程式碼和對應欄位、PDU型別；可變長欄位的存在主要是對IS-IS的擴充套件，比如我們要讓IS-IS支援IPV6，我們只需要在TLV/CLV里加上對ipv6的相應欄位即可，不需要像ospf專門開發一個版本支援ipv6；這也是IS-IS擴充套件性強的原因；

　　PDU型別對照表

　　提示：對於不同PDU型別，其型別值各有不同；比如型別程式碼為15則表示是L1 hello包；型別程式碼為17則表示對應PDU型別為P2P網路的hello 包；
