基礎部分:

建立軸網

基本思路:

  1. 首先新增引用
  2. 獲取當前專案文件
  3. 建立軸網定位線
  4. 建立軸網
  5. 設定軸網名稱

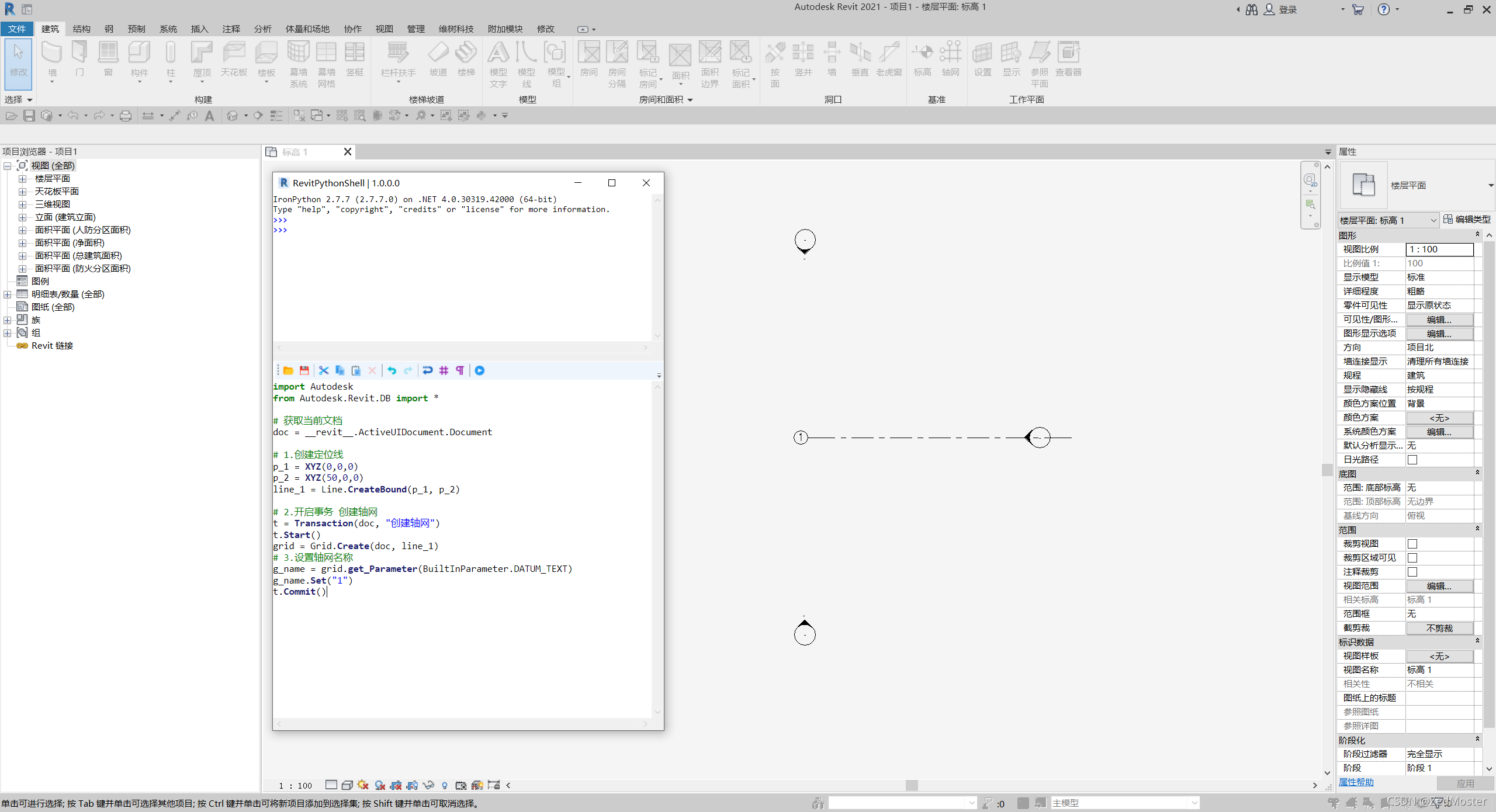

實現程式碼:

import Autodesk

from Autodesk.Revit.DB import *

# 獲取當前文件

doc = __revit__.ActiveUIDocument.Document

# 1.建立定位線

p_1 = XYZ(0,0,0)

p_2 = XYZ(50,0,0)

line_1 = Line.CreateBound(p_1, p_2)

# 2.開啟事務 建立軸網

t = Transaction(doc, "建立軸網")

t.Start()

grid = Grid.Create(doc, line_1)

# 3.設定軸網名稱

g_name = grid.get_Parameter(BuiltInParameter.DATUM_TEXT)

g_name.Set("1")

t.Commit()



總結:

1.建立構件需要開啟事務(Transaction)

2.軸網名稱不允許重複,若專案中已存在名稱以上程式碼會建立失敗

3.專案中存在相同名稱軸網則不會建立成功
