RabbitMQ-TTL-死信佇列_DLX

1. 簡介

死信佇列，簡稱：DLX，Dead Letter Exchange（死信交換機），當訊息成為Dead message後，可以被重新發送到另外一個交換機，這個交換機就是DLX。

(一般會將DLX和與其binding 的 Queue，一併稱為死信佇列或DLX，習慣而已，不必糾結)

那麼什麼情況下會成為Dead message？

佇列的長度達到閾值。
消費者拒接消費訊息，basicNack/basicReject，並且不把訊息重新放入原目標佇列，requeue=false。
原佇列存在訊息過期設定，訊息到達超時時間未被消費。

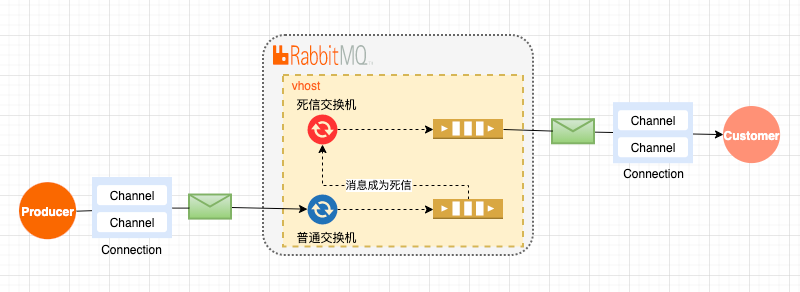

流程講解，如圖所示（以第三種情況為例）：

Producer傳送一條訊息到Exchange並路由到設有過期時間（假設30分鐘）的Queue中。
當訊息的存活時間超過了30分鐘後，Queue會將訊息轉發給DLX。
DLX接收到Dead message後，將Dead message路由到與其繫結的Queue中。
此時消費者監聽此死信佇列並消費此訊息。

死信佇列有什麼用呢？

取消訂單（比如下單30分鐘後未付款，則取消訂單，回滾庫存），或者新使用者註冊，隔段時間進行簡訊問候等。
將消費者拒絕的訊息傳送到死信佇列，然後將訊息進行持久化，後續可以做業務分析或者處理。

2. TTL

因為要實現延遲訊息，我們先得知道如何設定過期時間。這裡指演示

TTL ：Time To Live（存活時間/過期時間），當訊息到達存活時間後，還沒有被消費，會被自動清除。

RabbitMQ可以對訊息設定過期時間，也可以對整個佇列（Queue）設定過期時間。

設定佇列過期時間使用引數：x-message-ttl，單位：ms(毫秒)，會對整個佇列訊息統一過期。
設定訊息過期時間使用引數：expiration。單位：ms(毫秒)，當該訊息在佇列頭部時（消費時），會單獨判斷這一訊息是否過期。
如果兩者都進行了設定，以時間短的為準。

2.1 佇列設定TTL

2.1.1 引入所需依賴

<dependency>

    <groupId>org.springframework.boot</groupId>

    <artifactId>spring-boot-starter-amqp</artifactId>

</dependency>

<dependency>

    <groupId>org.projectlombok</groupId>

    <artifactId>lombok</artifactId>

    <optional>true</optional>

</dependency>

<dependency>

    <groupId>org.springframework.boot</groupId>

    <artifactId>spring-boot-starter-test</artifactId>

    <scope>test</scope>

</dependency>

<dependency>

    <groupId>org.springframework.amqp</groupId>

    <artifactId>spring-rabbit-test</artifactId>

    <scope>test</scope>

</dependency>

2.1.2 application.yaml

spring:

  rabbitmq:

    host: localhost

    port: 5672

    # rabbit 預設的虛擬主機

    virtual-host: /

    # rabbit 使用者名稱密碼

    username: admin

    password: admin123

2.1.3 RabbitConfig

宣告一個過期時間為30s的Queue。
宣告一個交換機（這裡宣告的是主題交換機，交換機型別無所謂，只要訊息能路由到Queue即可）。
設定繫結關係。

import org.springframework.amqp.core.Binding;

import org.springframework.amqp.core.BindingBuilder;

import org.springframework.amqp.core.Exchange;

import org.springframework.amqp.core.ExchangeBuilder;

import org.springframework.amqp.core.Queue;

import org.springframework.amqp.core.QueueBuilder;

import org.springframework.beans.factory.annotation.Qualifier;

import org.springframework.context.annotation.Bean;

import org.springframework.context.annotation.Configuration;

/**

 * 設定過期佇列

 *

 * @author ludangxin

 * @date 2021/9/15

 */

@Configuration

public class RabbitTtlConfig {

   public static final String EXCHANGE_NAME = "TTL_EXCHANGE";

   public static final String QUEUE_NAME = "TTL_QUEUE";

   @Bean(QUEUE_NAME)

   public Queue queue() {

      return QueueBuilder.durable(QUEUE_NAME).ttl(30000).build();

   }

   @Bean(EXCHANGE_NAME)

   public Exchange exchange() {

      return ExchangeBuilder.topicExchange(EXCHANGE_NAME).durable(true).build();

   }

   @Bean

   public Binding binding(@Qualifier(QUEUE_NAME) Queue queue, @Qualifier(EXCHANGE_NAME) Exchange exchange) {

      return BindingBuilder.bind(queue).to(exchange).with("ttl.#").noargs();

   }

}

2.1.4 Producer

import com.ldx.rabbitmq.config.RabbitTtlConfig;

import org.springframework.amqp.rabbit.core.RabbitTemplate;

import org.springframework.beans.factory.annotation.Autowired;

import org.springframework.stereotype.Component;

/**

 * 具有過期時間的訊息 生產者

 *

 * @author ludangxin

 * @date 2021/9/9

 */

@Component

public class TtlProducer {

    @Autowired

    private RabbitTemplate rabbitTemplate;

   public void sendMsg() {

      rabbitTemplate.convertAndSend(RabbitTtlConfig.EXCHANGE_NAME, "ttl.user", "這是一條有生命週期的訊息。");

   }

}

2.1.5 測試程式碼

@Autowired

private TtlProducer ttlProducer;

@Test

public void sendMsg() {

    ttlProducer.sendMsg();

}

2.1.6 啟動測試

執行測試程式碼後，到RabbitMQ 控制檯中檢視佇列即訊息情況。

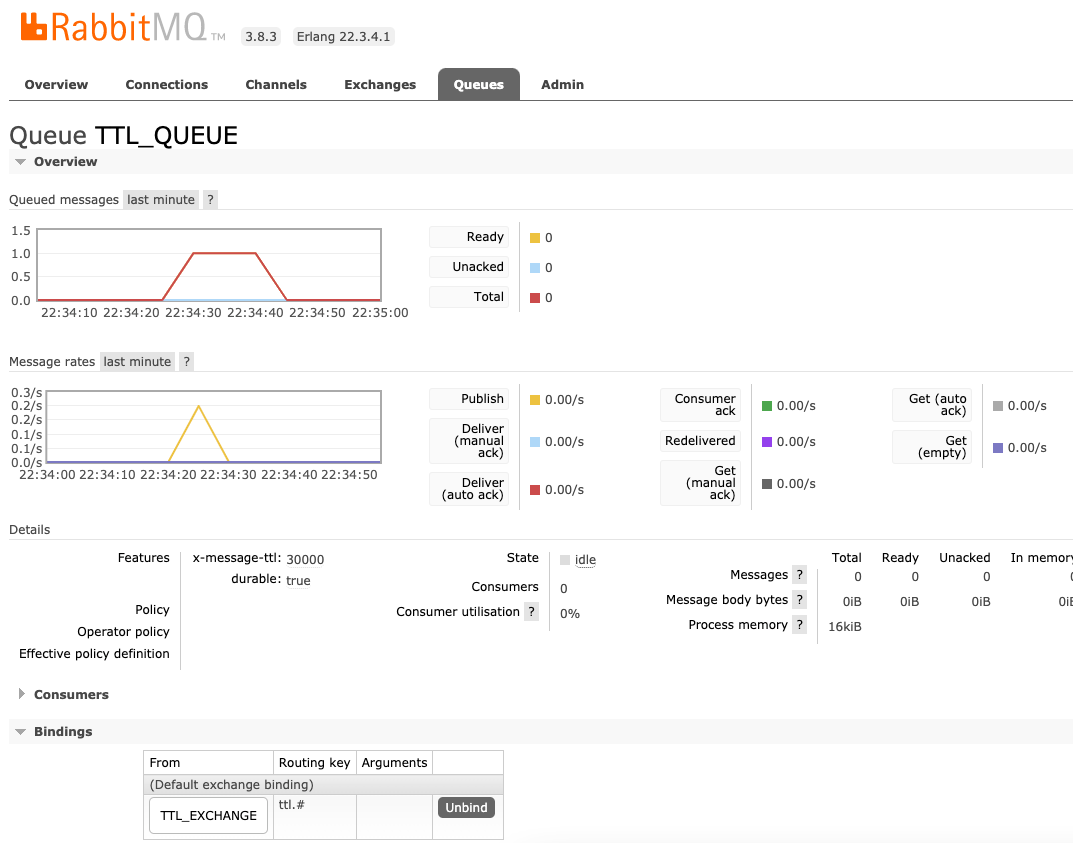

如圖所示，訊息存活30s未被消費後，訊息被遺棄。

2.2 訊息設定TTL

2.2.1 Producer

我們將Producer程式碼稍加修改，給訊息設定10s的過期時間，觀察訊息到底是存活30s還是10s。

import com.ldx.rabbitmq.config.RabbitTtlConfig;

import org.springframework.amqp.core.Message;

import org.springframework.amqp.core.MessageProperties;

import org.springframework.amqp.rabbit.core.RabbitTemplate;

import org.springframework.beans.factory.annotation.Autowired;

import org.springframework.stereotype.Component;

/**

 * 具有過期時間的訊息 生產者

 *

 * @author ludangxin

 * @date 2021/9/9

 */

@Component

public class TtlProducer {

   @Autowired

   private RabbitTemplate rabbitTemplate;

   public void sendMsg() {

      MessageProperties mp = new MessageProperties();

      mp.setExpiration("10000");

      Message message = new Message("這是一條有生命週期的訊息。".getBytes(), mp);

      rabbitTemplate.convertAndSend(RabbitTtlConfig.EXCHANGE_NAME, "ttl.user", message);

   }

}

2.2.2 啟動測試

如圖所示，訊息只存活了10s。

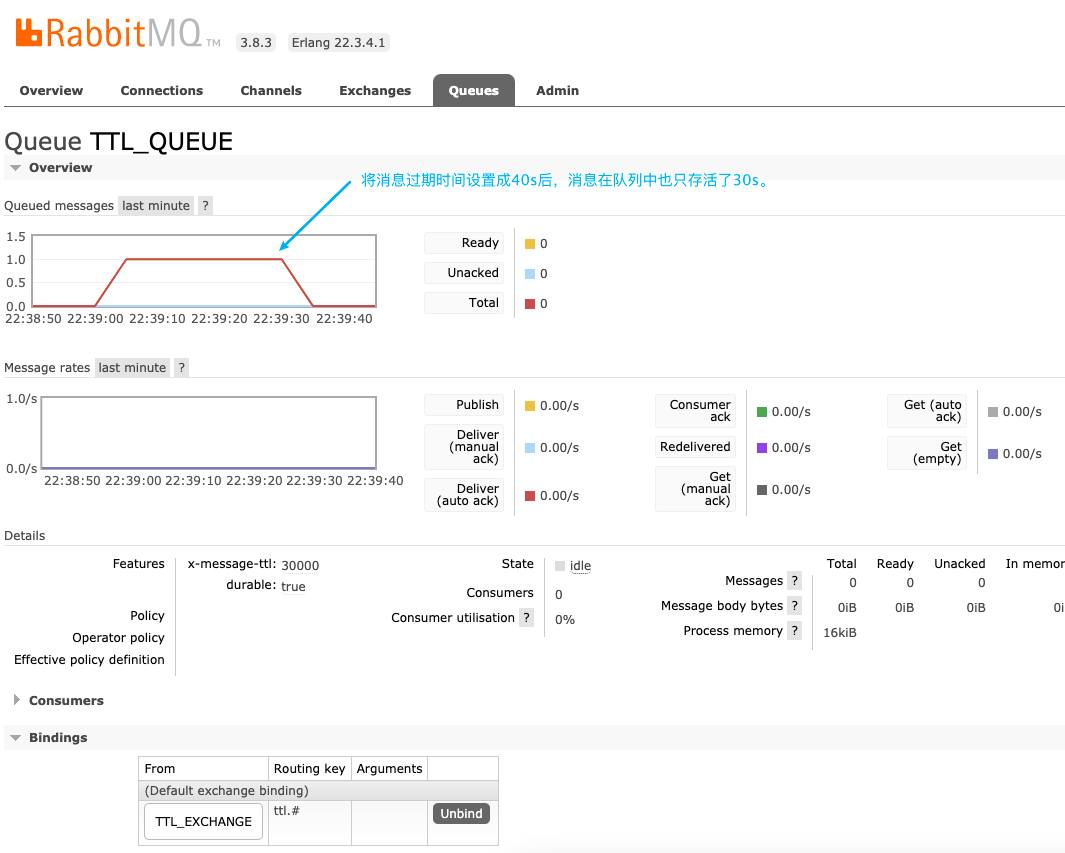

我們將過期時間設定成40s後，但訊息還是隻存活了30s。說明當同時設定了過期時間時，是以時間短的為準。

3. TTL + DLX

接下來我們通過設定過期時間和死信佇列來實現延遲佇列的功能。

首先羅列下實現步驟：

宣告一個Exchange與TTl Queue，並且繫結關係，實現生成死信的邏輯。
宣告一個DLX與Queue，此步驟的Queue是為了接收死信並讓Consumer進行監聽消費的。
將TTl Queue與DLX進行繫結，使訊息成為死信後能轉發給DLX。

3.1 RabbitConfig

其實DLX與普通的Exchange沒有什麼區別，只不過是“生產”死信的Queue指定了訊息成為死信後轉發到DLX。

import org.springframework.amqp.core.Binding;

import org.springframework.amqp.core.BindingBuilder;

import org.springframework.amqp.core.Exchange;

import org.springframework.amqp.core.ExchangeBuilder;

import org.springframework.amqp.core.Queue;

import org.springframework.amqp.core.QueueBuilder;

import org.springframework.beans.factory.annotation.Qualifier;

import org.springframework.context.annotation.Bean;

import org.springframework.context.annotation.Configuration;

/**

 * 死信佇列配置

 *

 * @author ludangxin

 * @date 2021/9/15

 */

@Configuration

public class RabbitDeadLetterConfig {

   public static final String QUEUE_NAME_TTL = "QUEUE_NAME_TTL_1";

   public static final String EXCHANGE_NAME_TTL = "EXCHANGE_NAME_TTL_1";

   public static final String QUEUE_NAME_DEAD_LETTER = "QUEUE_NAME_DEAD_LETTER";

   public static final String EXCHANGE_NAME_DLX = "EXCHANGE_NAME_DLX";

   public static final String ROUTING_KEY_DLX = "EXPIRE.#";

   public static final String ROUTING_KEY_DEAD_LETTER = "EXPIRE.10";

   public static final String ROUTING_KEY_TTL = "EXPIRE_TTL_10";

   /**

    * 1. Queue 佇列

    */

   @Bean(QUEUE_NAME_TTL)

   public Queue queue() {

      /*

       * 1. 設定佇列的過期時間 30s

       * 2. 繫結DLX

       * 3. 設定routing key（注意：這裡設定的是路由到死信Queue的路由，並不是設定binding關係的路由）

       */

      return QueueBuilder.durable(QUEUE_NAME_TTL).ttl(10000).deadLetterExchange(EXCHANGE_NAME_DLX).deadLetterRoutingKey(ROUTING_KEY_DEAD_LETTER).build();

   }

   /**

    * 2. exchange

    */

   @Bean(EXCHANGE_NAME_TTL)

   public Exchange exchange() {

      return ExchangeBuilder.directExchange(EXCHANGE_NAME_TTL).durable(true).build();

   }

   /**

    * 3. 佇列和互動機繫結關係 Binding

    */

   @Bean

   public Binding bindExchange(@Qualifier(QUEUE_NAME_TTL) Queue queue, @Qualifier(EXCHANGE_NAME_TTL) Exchange exchange) {

      return BindingBuilder.bind(queue).to(exchange).with(ROUTING_KEY_TTL).noargs();

   }

   /**

    * 4. 死信佇列

    */

   @Bean(QUEUE_NAME_DEAD_LETTER)

   public Queue deadLetterQueue() {

      return QueueBuilder.durable(QUEUE_NAME_DEAD_LETTER).build();

   }

   /**

    * 5. dlx

    */

   @Bean(EXCHANGE_NAME_DLX)

   public Exchange exchangeDlx() {

      return ExchangeBuilder.topicExchange(EXCHANGE_NAME_DLX).durable(true).build();

   }

   /**

    * 6. 佇列和互動機繫結關係 Binding

    */

   @Bean

   public Binding bindDlxExchange(@Qualifier(QUEUE_NAME_DEAD_LETTER) Queue queue, @Qualifier(EXCHANGE_NAME_DLX) Exchange exchange) {

      return BindingBuilder.bind(queue).to(exchange).with(ROUTING_KEY_DLX).noargs();

   }

}

3.2 Producer

import com.ldx.rabbitmq.config.RabbitDeadLetterConfig;

import org.springframework.amqp.core.Message;

import org.springframework.amqp.rabbit.core.RabbitTemplate;

import org.springframework.beans.factory.annotation.Autowired;

import org.springframework.stereotype.Component;

import java.time.LocalDateTime;

import java.time.format.DateTimeFormatter;

/**

 * 延遲訊息生產者

 *

 * @author ludangxin

 * @date 2021/9/9

 */

@Component

public class DelayProducer {

   @Autowired

   private RabbitTemplate rabbitTemplate;

   public void sendMsg() {

      String msg = "這是一條有生命週期的訊息，傳送時間為：" + LocalDateTime.now().format(DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss"));

      Message message = new Message(msg.getBytes());

      rabbitTemplate.convertAndSend(RabbitDeadLetterConfig.EXCHANGE_NAME_TTL, RabbitDeadLetterConfig.ROUTING_KEY_TTL, message);

   }

}

3.3 Consumer

import com.ldx.rabbitmq.config.RabbitDeadLetterConfig;

import lombok.extern.slf4j.Slf4j;

import org.springframework.amqp.core.Message;

import org.springframework.amqp.rabbit.annotation.RabbitListener;

import org.springframework.stereotype.Component;

import java.time.LocalDateTime;

import java.time.format.DateTimeFormatter;

/**

 * 延遲訊息消費者

 *

 * @author ludangxin

 * @date 2021/9/9

 */

@Slf4j

@Component

public class DelayConsumer {

    @RabbitListener(queues = {RabbitDeadLetterConfig.QUEUE_NAME_DEAD_LETTER})

    public void dlxQueue(Message message){

        log.info(new String(message.getBody()) + "，訊息接收時間為：" + LocalDateTime.now().format(DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss")));

    }

}

3.4 測試程式碼

@Autowired

private DelayProducer delayProducer;

@Test

@SneakyThrows

public void sendDlxMsg() {

    delayProducer.sendMsg();

    // 使程序阻塞，方便Consumer監聽輸出Message

    System.in.read();

}

3.5 啟動測試

輸出日誌內容如下：

2021-09-15 23:51:22.795  INFO 8122 --- [ntContainer#0-1] com.ldx.rabbitmq.consumer.DelayConsumer  : 這是一條有生命週期的訊息，傳送時間為：2021-09-15 23:51:12，訊息接收時間為：2021-09-15 23:51:22
