HCNP Routing&Switching之IS-IS路由滲透和開銷

　　前文我們瞭解了IS-IS鄰居建立過程、LSDB同步、拓撲計算和路由的形成；回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15265698.html；今天我們來聊一聊IS-IS路由滲透和介面開銷相關話題；

　　IS-IS路由滲透

　　所謂路由滲透，其實就是路由注入的一種操作；預設情況下在IS-IS多區域環境中，L1區域的所有路由會被L1-2路由器掛載至L2區域，即骨幹區域的路由器有整個網路的明細路由；但對於L1區域來說，骨幹區域的路由不會被L1區域路由器學習到；那麼問題來了，L1區域想要出去它是怎麼出去的呢？對於L1的路由器來說，它們想要和骨幹區域網路通訊，依靠的是L1-2傳送的一條ATT置為1的LSP，對應L1區域中的路由器收到該LSP以後，會自動產生一條預設路由，其下一跳指向L1-2路由器（對於和L1-2直連的路由器是這樣的，類似ospf裡的5類LSA；但對於不是和L1-2路由器直連的路由器，它們收到L1 -2傳送的ATT置為1的LSP會根據拓撲情況自動計算下一跳）；即L1的路由器和骨幹區域網路通訊依靠預設路由進行；換句話說，L1想要和骨幹網路通訊，它的資料包會發送至L1區域最近的L1-2路由器上，然後由L1-2路由器根據目標地址進行轉發；IS-IS路由滲透是指將骨幹區域路由注入至非骨幹區域的操作；

　　為什麼要路由滲透呢？

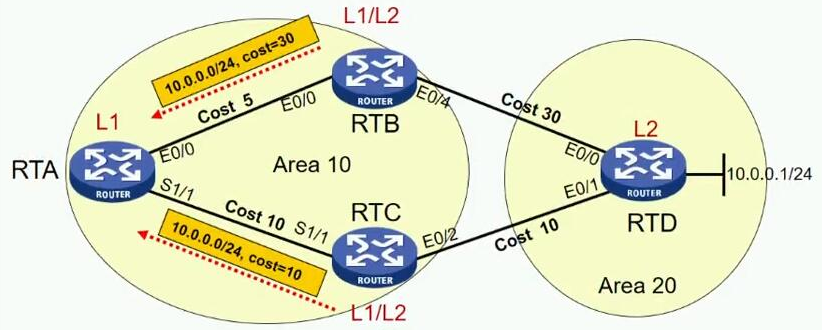

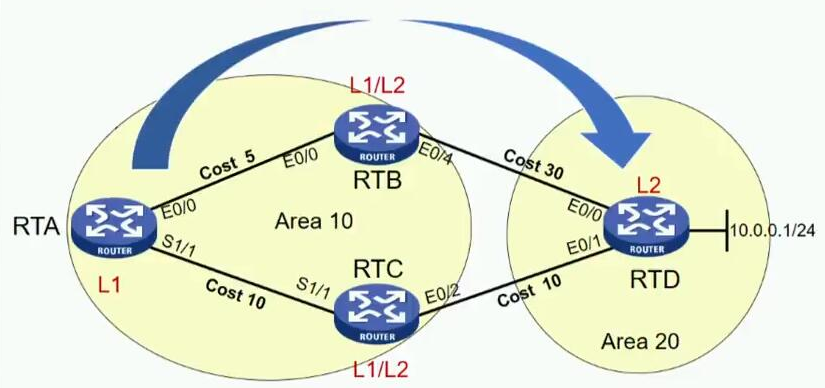

　　IS-IS次優路由產生

　　提示：如上圖所示，RTA想要訪問10.0.0.1/24，根據IS-IS路由的規則，在L1區域路由器想要和骨幹區域網路通訊，它會將資料包傳送給最近的L1-2路由器；對於上圖來說，RTA找到最近，路由最優到達L1-2的路由器是RTB；但對於RTB到達骨幹RTD來講，開銷也是最大的；整體來說RTA訪問10.0.0.1/24網路整體開銷要大於RTA走RTA-->RTC-->RTD；這樣一來次優路由就產生了；怎麼解決次優路由呢？很顯然我們要把RTA訪問10.0.0.1/24網路的鏈路開銷告訴給RTA，這樣RTA根據明細路由來選路就可以避免次優路由；即把10.0.0.1/24網路的路由從骨幹區域注入至L1區域，讓L1區域路由器學習到達10.0.0.1/24網路的路由；如下所示

　　提示：當RTA學習到達10.0.0.1/24網路的路由以後，對應整個鏈路的開銷就很明瞭，所以RTA和10.0.0.1/24網路通訊就會根據鏈路開銷進行選路，而不會再走預設路由，從而避免了次優路徑；

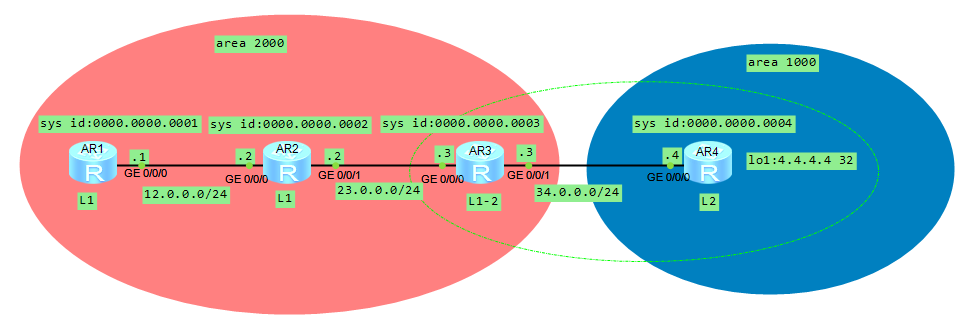

　　實驗：如下拓撲，配置IS-IS

　　R1的配置

　　R2的配置

　　R3的配置

　　R4的配置

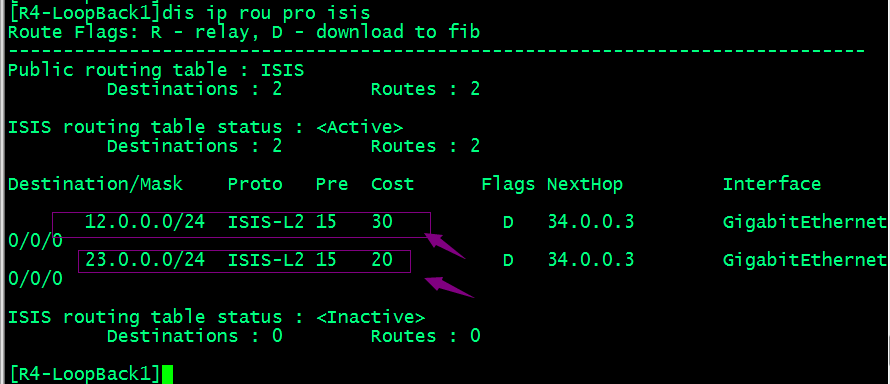

　　驗證：檢視R4的路由表，看看是否學習到12和23網路的路由呢？

　　提示：可以看到R4能夠學習到12和23網段路由；

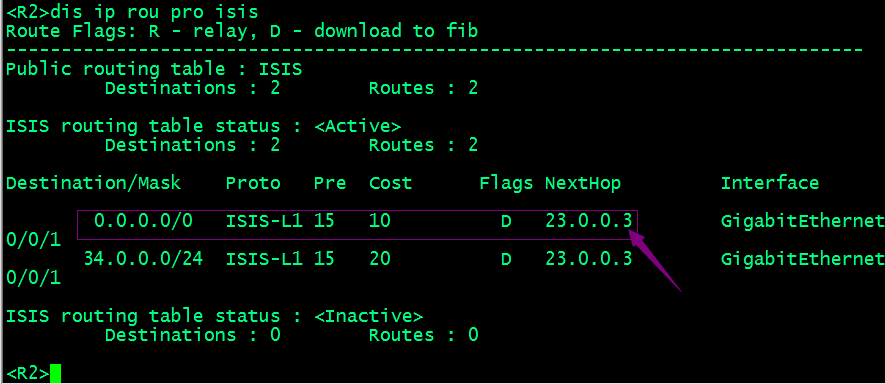

　　驗證：在R1和R2上檢視路由表資訊，看看R1和R2是否能夠學習到R4的lo介面路由呢？

　　提示：可以看到在R1和R2上並沒有學習到達R4 lo介面的路由，但通過isis它們的路由表裡產生了一條預設路由；

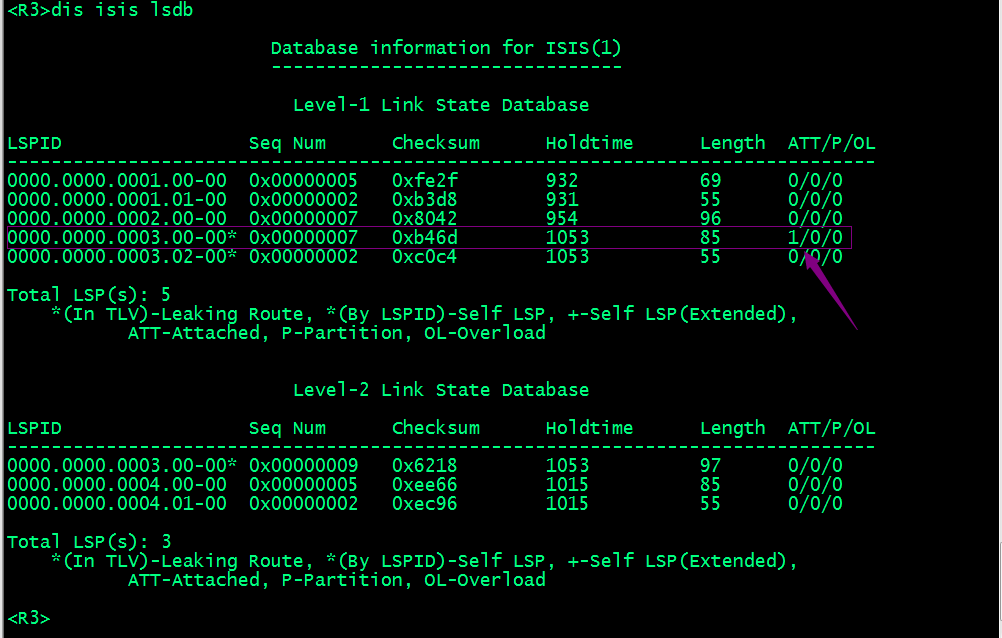

　　驗證：檢視R3的LSDB，看看是否有自己產生的ATT置為1的LSP資料？

　　提示：可以看到R3在L1區域LSDB中產生了一條ATT置為1的LSP；

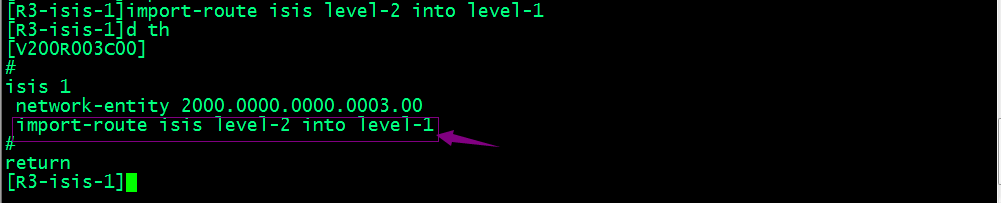

　　在L1-2路由器（R3上）將L2路由滲透至L1

　　提示：上述命令表示把L2路由匯入至L1區域；這裡需要主要在isis中，只有L1-2路由器擁有L1和L2的lsdb，所以路由滲透也只能在L1-2路由器上做；

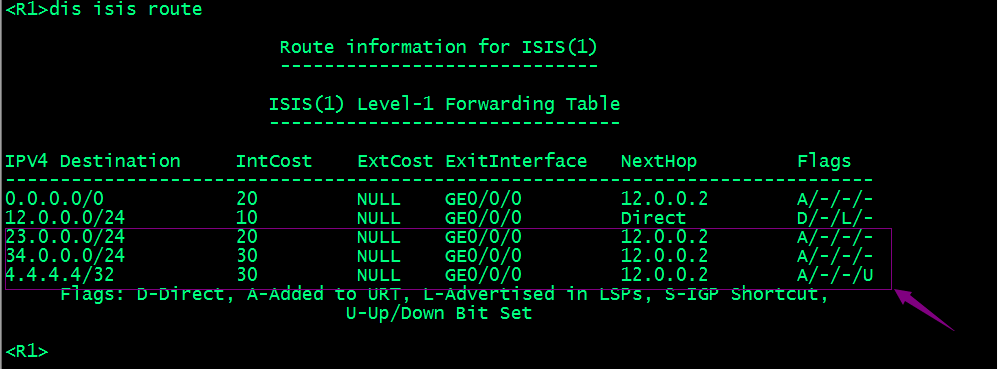

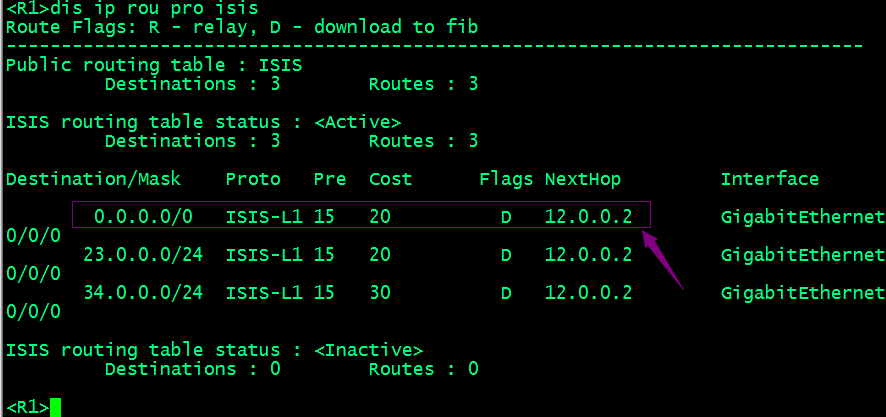

　　驗證：在R1或R2上檢視路由表，看看對應R1或R2是否學習到L2的明細路由呢？

　　提示：可以看到對應R1能夠學習到L2骨幹區域裡所有路由，並且都自動計算出對應路由的開銷；通常情況下，我們不會將骨幹區域路由全部注入至非骨幹區域，如果我們需要注入部分路由到非骨幹區域，則還需要做路由策略；

　　IS-IS開銷

　　IS-IS開銷型別有三種，分別是介面開銷、全域性開銷和自動計算開銷；其優先順序順序為介面開銷>全域性開銷>自動計算開銷；所謂介面開銷是指為單個介面設定開銷，生效範圍是單個介面；全域性開銷是為所有介面設定開銷，生效範圍是所有介面；自動計算開銷是是指根據介面頻寬自動計算開銷；對於IS-IS來講開銷取值型別主要分兩種，分別是narrow和wide；narrow取值範圍是1-63；wide取值為1-16777215；

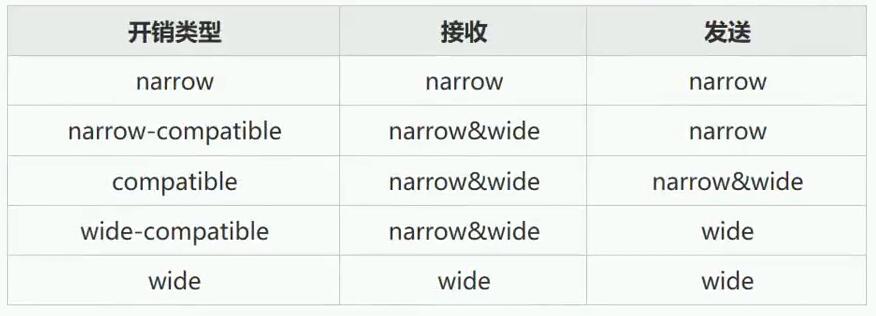

　　IS-IS開銷型別

　　提示：上述圖片是描述開銷型別和接收、傳送開銷型別；如開銷型別為narrow，即接收和傳送的開銷取值範圍也都是narrow；如果開銷型別為wide，即接收和傳送的開銷取值型別也是wide；如果開銷型別為compatible（相容narrow和wide），則接收和傳送的開銷取值型別即可以是narrow也可以是wide；如果開銷型別為narrow-compatible（相容narrow），則接收可以相容wide和narrow，傳送的介面開銷型別只能是narrow；如果開銷型別為wide-compatible（相容wide），則接收可以相容wide和narrow，但傳送開銷型別只能是wide；

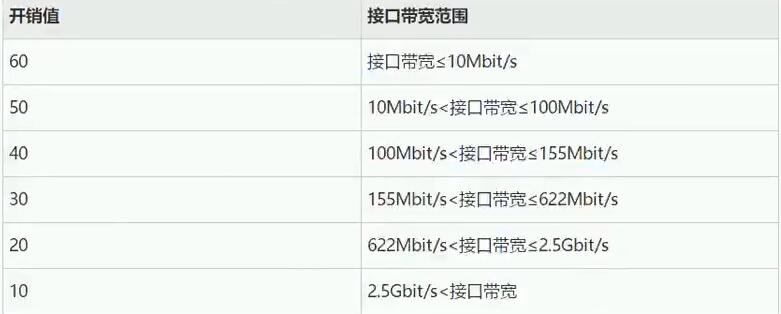

　　IS-IS介面頻寬區間開銷取值

　　提示：只有當開銷型別為wide或wide-compatible時，使用命令bangdwith-reference配置的頻寬參考值才有效，此時各介面的開銷值=（bandwith-reference/介面頻寬值）×10；如果開銷型別為narrow/narrow-compatible或compatible時，各個介面的開銷至根據上面對錶格確定；

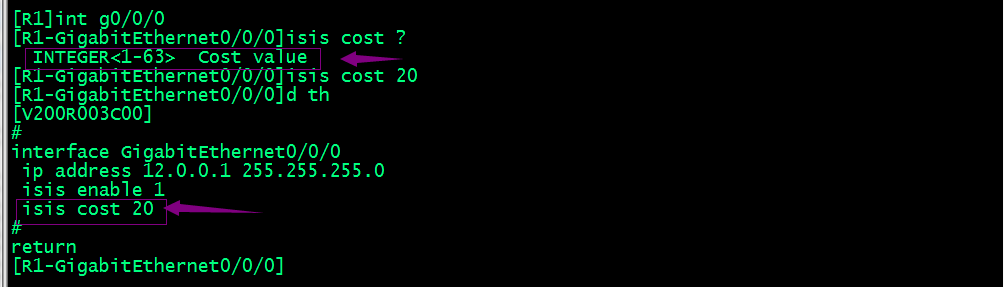

　　配置ISIS介面開銷

　　提示：預設isis開銷為10，型別為narrow，所以取值範圍是1-63；

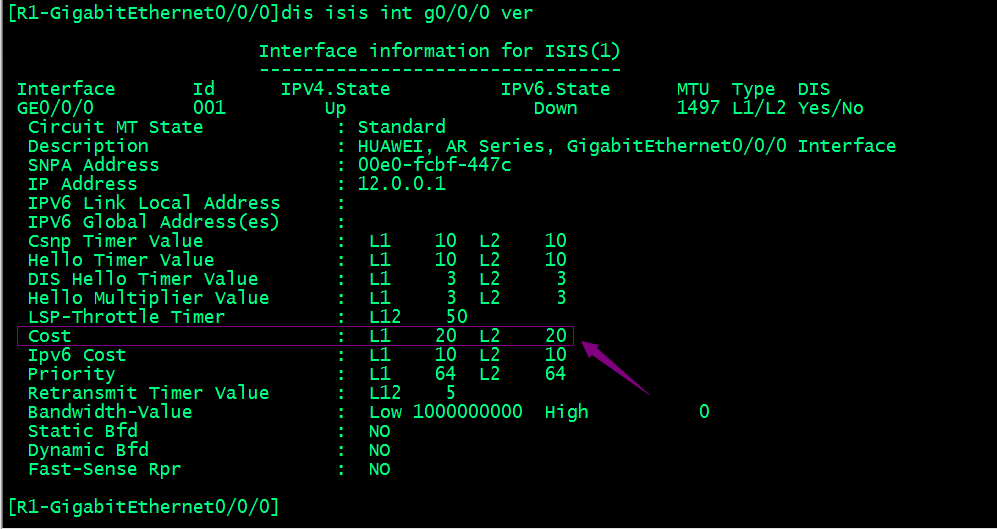

　　驗證：檢視R1的g0/0/0介面開銷

　　提示：可以看到對應R1的g0/0/0介面開銷變為了20；

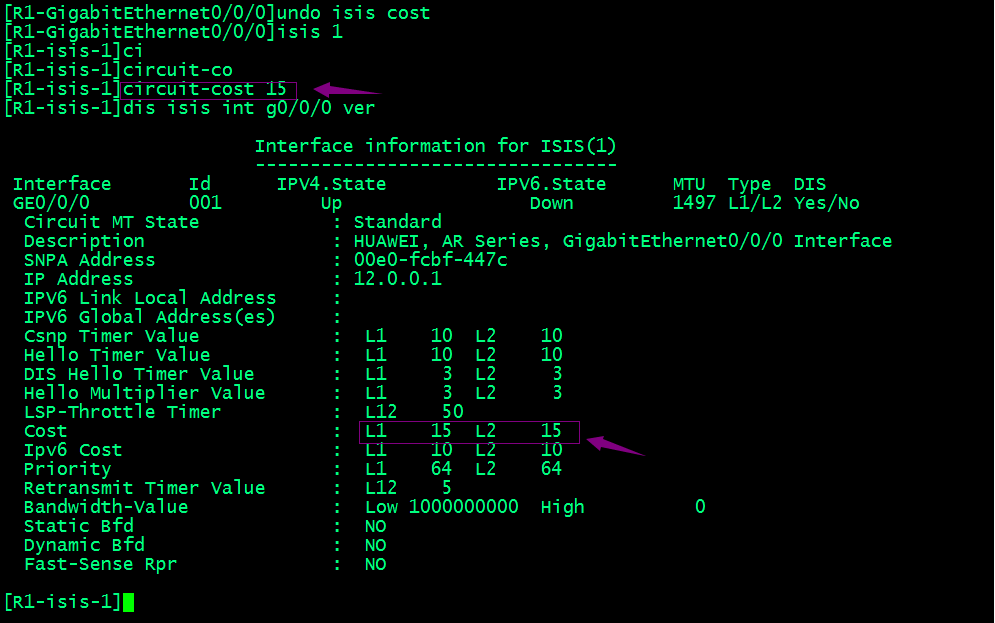

　　配置ISIS全域性開銷

　　提示：全域性開銷需要在isis程序下配置，配置全域性開銷以後，對應所有介面都是全域性開銷配置的值，除非介面下配置了介面開銷；

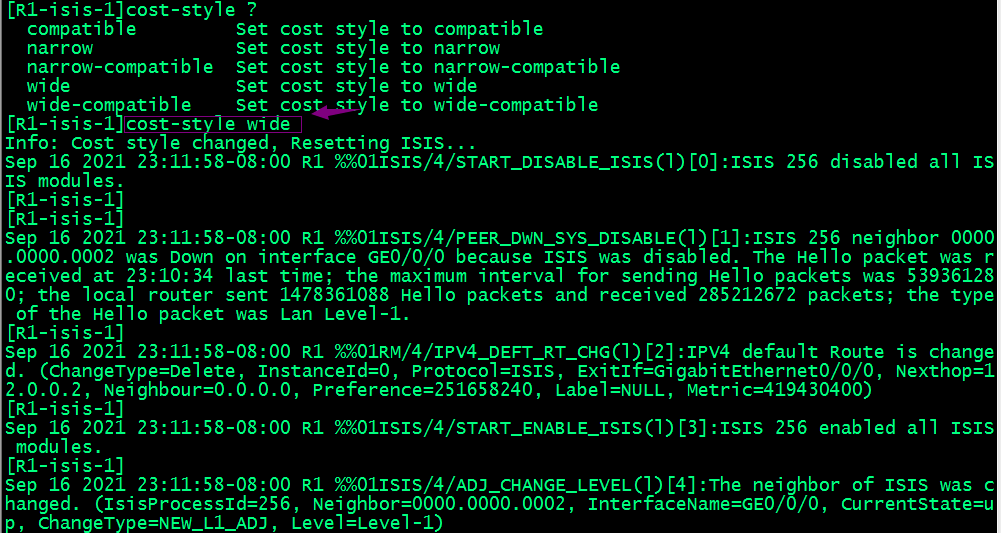

　　更改開銷型別

　　提示：更改開銷型別，可能引起鄰居關係震盪；

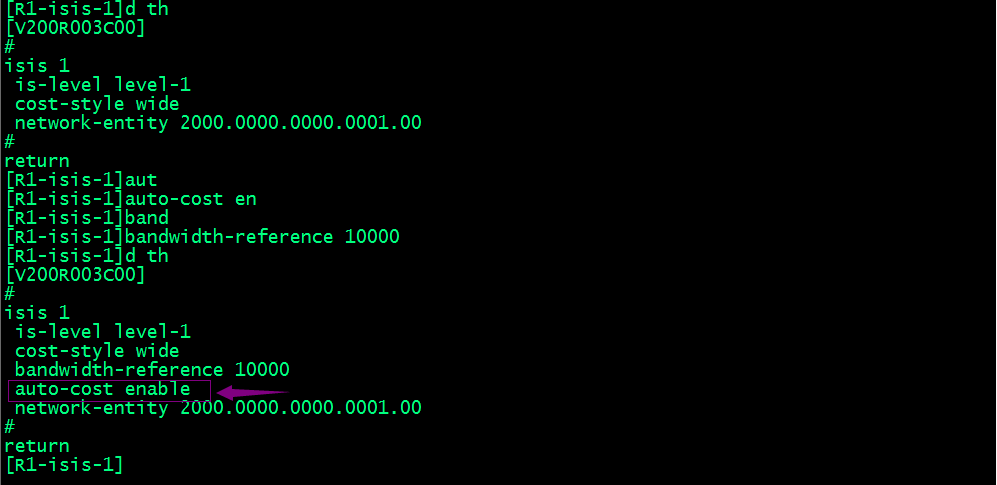

　　配置ISIS自動計算開銷

　　提示：自動計算開銷通常配置頻寬參考值來計算，預設頻寬參考值為100M，自動開銷計算公式為介面開銷=（頻寬參考值/介面頻寬）×10；因為預設開銷型別為narrow，取值範圍是1-63，這個開銷取值範圍太小，不適合上述公式，所以上述公式只用於開銷型別為wide或wide-compatible型別上述公式才會生效；

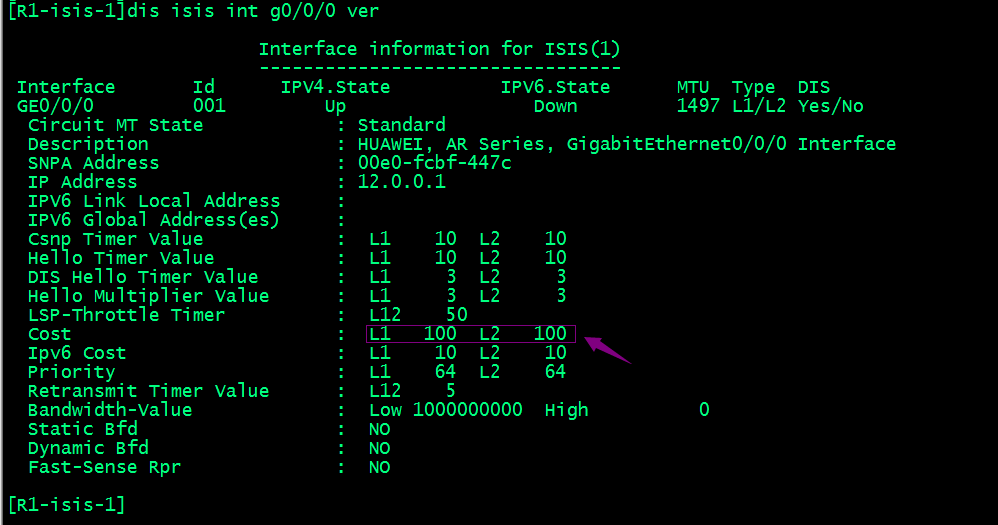

　　驗證：檢視介面頻寬

　　提示：可以看到現在介面開銷就變為了100；因為我們把頻寬參考值修改為1000M，除以介面頻寬1000M再乘以10，得到的開銷就是100；上述修改開銷都是修改的介面傳送的開銷；其接收開銷計算和ospf一樣，接收方向介面開銷累加；
