Service 概念

Kubernetes Service 定義了這樣一種抽象：邏輯上的一組 Pod，一種可以訪問它們的策略 —— 通常稱為微服務。

Service 通常是通過 Label Selector，也就是 Service 通過標籤選擇的方式匹配一組 Pod 對外提供訪問的機制。

解釋上圖具體實現過程：

首先、定義一個 Nginx Deployment由它建立三個Pod，每個 Pod 中都有對應的標籤mynginx。

第二、定義一個Nginx Service，標籤為mynginx，Service 會根據自己的標籤去匹配後端的 Pod 標籤，從而把它們加入佇列中提供對外服務，當然標籤可以定義多個。

第三、當我們Client訪問Nginx Service的時候，Service 會以輪詢的訪問策略來對外提供服務。

第四、當我們後端的Pod掛掉的時候，Nginx Deployment會重新建立一個新的Pod來滿足期望值，Service 會自動的將新 Pod 加入到負載均衡佇列中。

Service提供負載均衡的能力限制：

Service 只提供 4 層負載均衡能力，並沒有 7 層功能，也就是說只能基於IP地址和埠進行轉發實現負載均衡。

需要提供 7 層負載均衡能力可以通過 Ingress 負載均衡方案來實現，後面的文章中會介紹，歡迎關注我哦。

Service 型別講解

Service 具有四種類型：

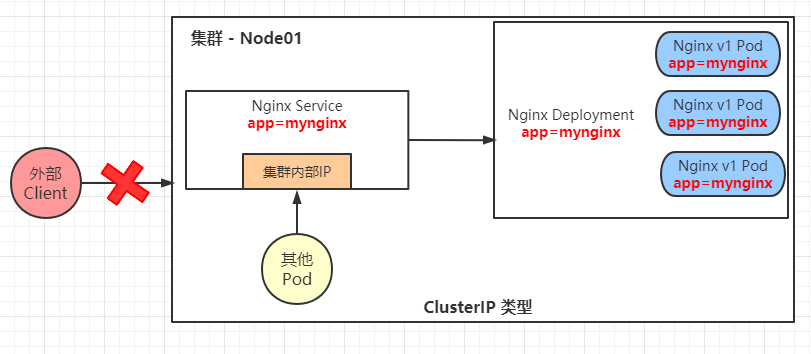

ClusterIP： 預設型別，自動分配一個叢集內部虛擬IP地址，只能被叢集內部訪問。（常用）

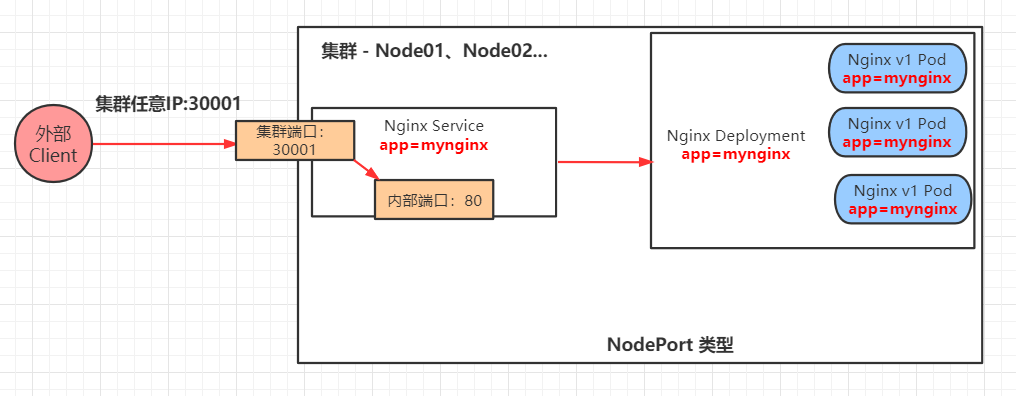

NodePort： 通過每個節點上的 IP 和靜態埠（NodePort）暴露服務，提供對外訪問。也就是說我們可以通過叢集中任意一個節點 IP 地址和埠來訪問後的 Pod 應用。（常用）

LoadBalancer： 使用雲提供商的負載均衡器向外部暴露服務。 外部負載均衡器可以將流量路由到自動建立的 NodePort 服務和 ClusterIP 服務上。（摘自於官方）

ExternalName： 把叢集外部的服務引入到叢集內部來，在叢集內部直接使用。

也就是說假設外部有一個數據庫叢集，叢集內部的Service只需要寫叢集外部IP地址資訊，叢集內部的Pod就可以實現訪問。

如果某一天外部叢集 IP 地址發生變化，只需要更新叢集內部的Service資訊，內部的Pod還是可以正常訪問外部資料庫叢集。

VIP 和 Service 代理

在 Kubernetes 叢集中，每個 Node 執行一個 kube-proxy 程序。 kube-proxy 負責為 Service 實現了一種 VIP（虛擬 IP）的形式，而不是 ExternalName的形式。

在 Kubernetes v1.0 版本，代理完全在 userspace 。在 Kubernetes V1.1 版本，新增了 iptables 代理，但並不是預設的執行代理模式。

從 Kubernetes V1.2 開始，預設代理模式為 iptables；在 Kubernetes V1.8.0-beta.0 中，添加了 IPVS 代理。

然後從 Kubernetes V1.14 版本開始預設使用 IPVS 代理模式。

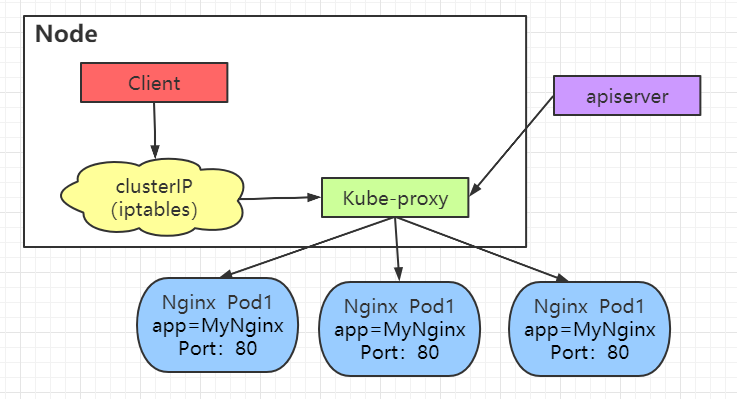

userspace 代理模式

當 Client 需要訪問 Pod 時，首先需要訪問 iptables，再從防火牆訪問到 Kube-proxy，再從 Kube-proxy 訪問到對應的 Pod。

無論 Client 訪問本地的 Pod 還是其他節點的 Pod 都需要通過 Kube-proxy 來代理，包括 apiserver 也會監控 Kube-proxy 進行服務更新等操作，這樣會導致 Kube-proxy 壓力巨大。

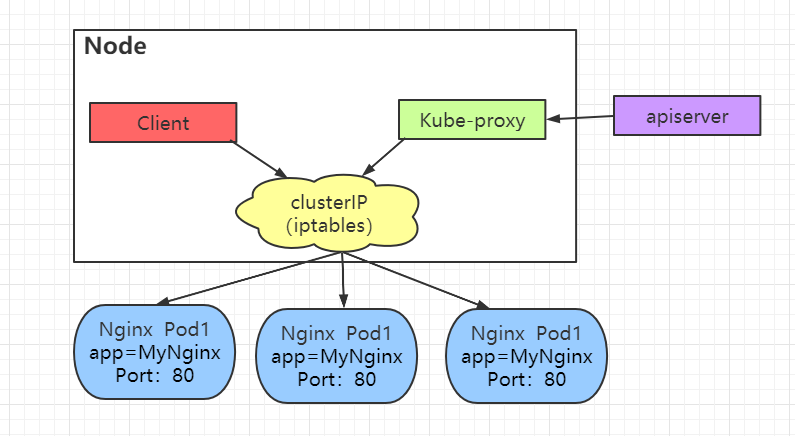

iptables 代理模式

通過如下圖可以看到，所有的訪問都是通過 iptables 來完成，而不需要通過 Kube-proxy 來排程，這樣的話，訪問速度加快，而 Kube-proxy 壓力減少，穩定性就會提升。

IPVS 代理模式

IPVS 代理模式跟 iptables 代理模式中的區別只是把 iptables 變成 IPVS ，其他的沒有變。IPVS 是在核心空間中工作，意味著通訊的延遲更短，效能更好。如果沒有安裝 IPVS 模組，則 kube-proxy 將退回到以 iptables 代理模式執行。

Service 實驗演示

ClusterIP 型別

首先建立 Deployment ，my-nginx.yaml檔案如下：

apiVersion: apps/v1

kind: Deployment

metadata:

  name: my-nginx

spec:

  selector:

    matchLabels:

      run: my-nginx   # 標籤匹配

  replicas: 3

  template:

    metadata:

      labels:

        run: my-nginx # 定義標籤

    spec:

      containers:

      - name: my-nginx

        image: hub.test.com/library/mynginx:v1

        ports:

        - containerPort: 80

建立 Deployment 以及檢視狀態資訊

[root@k8s-master01 ~]# kubectl apply -f my-nginx.yaml

deployment.apps/my-nginx created

[root@k8s-master01 ~]# kubectl get deploy

NAME       READY   UP-TO-DATE   AVAILABLE   AGE

my-nginx   3/3     3            3           8s

[root@k8s-master01 ~]# kubectl get pod

NAME                       READY   STATUS    RESTARTS   AGE

my-nginx-94fb9fc7c-2xjqc   1/1     Running   0          11s

my-nginx-94fb9fc7c-rmwtr   1/1     Running   0          11s

my-nginx-94fb9fc7c-x969q   1/1     Running   0          11s

此時已經可以訪問每一個 Pod ，為了防止後端的 Pod 掛掉之後重新建立新的 Pod ，IP地址也會隨著改變，所以要通過 Service （服務發現）來保證可靠性。

接下來建立 Service，my-nginx-svc.yaml配置檔案如下

apiVersion: v1

kind: Service

metadata:

  name: my-nginx-service  # Service 名稱

spec:

  type: ClusterIP   # Service 型別

  selector:

    run: my-nginx   # 標籤匹配後端 Pod

  ports:

      # 預設情況下，為了方便起見，`targetPort` 被設定為與 `port` 欄位相同的值。

    - port: 80

      targetPort: 80

建立 Service 和檢視狀態

[root@k8s-master01 ~]# kubectl apply -f my-nginx-svc.yaml

service/my-nginx-service created

[root@k8s-master01 ~]# kubectl get svc

NAME               TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE

kubernetes         ClusterIP   10.96.0.1     <none>        443/TCP   22d

my-nginx-service   ClusterIP   10.100.13.4   <none>        80/TCP    7s

檢視 Service 詳細事件時，可以看到後端的 IP 地址都對應著每一個 Pod。

訪問 Service IP 地址實際是訪問後端的 Pod，Service 做了一個輪詢的訪問策略。

[root@k8s-master01 ~]# curl 10.100.13.4

version: v1

hostname: my-nginx-94fb9fc7c-2xjqc

[root@k8s-master01 ~]# curl 10.100.13.4

version: v1

hostname: my-nginx-94fb9fc7c-x969q

[root@k8s-master01 ~]# curl 10.100.13.4

version: v1

hostname: my-nginx-94fb9fc7c-rmwtr

NodePort 型別

利用剛剛建立好的 Deployment，這裡只需要修改 Service 檔案重新建立即可。my-nginx-svc.yaml檔案如下

apiVersion: v1

kind: Service

metadata:

  name: my-nginx-service  # Service 名稱

spec:

  type: NodePort   # Service 型別

  selector:

    run: my-nginx   # 標籤匹配後端 Pod

  ports:

      # 預設情況下，為了方便起見，`targetPort` 被設定為與 `port` 欄位相同的值。

    - port: 80

      targetPort: 80

      # 預設情況下，為了方便起見，Kubernetes 控制平面會從某個範圍內分配一個埠號（預設：30000-32767）

      nodePort: 30001

建立 Service 和檢視狀態

[root@k8s-master01 ~]# kubectl apply -f my-nginx-svc.yaml

service/my-nginx-service created

[root@k8s-master01 ~]# kubectl get svc

NAME               TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE

kubernetes         ClusterIP   10.96.0.1      <none>        443/TCP        22d

my-nginx-service   NodePort    10.104.50.48   <none>        80:30001/TCP   6s

外部訪問埠30001，叢集中任意一個節點的IP地址加上埠訪問即可。

由於實驗環境原因LoadBalancer 型別 和ExternalName 型別沒有進行實驗演示，下一章更新 Ingress 基本概念及功能演示的學習筆記，歡迎關注我。
