入門Kubernetes - YAML檔案

前言

　前篇文章中簡單瞭解到如何把.Net Core 程式部署到k8s中，過程中使用了多個*.yaml檔案，那麼這些檔案的格式及含義、語法是如何的呢？

　接下來，進一步瞭解學習

一、YAML介紹:

　1、簡介：

　　YAML 語言（發音 /ˈjæməl/ ）的設計目標，就是方便人類讀寫。它實質上是一種通用的資料序列化格式。YAML又被稱為是 json 的超集，使用起來比 json 更方便

　2、語法：

大小寫敏感
使用縮排表示層級關係
縮排時不允許使用Tab鍵，只允許使用空格。
縮排的空格數目不重要，只要相同層級的元素左側對齊即可
#表示註釋，從該字元到行尾

　3、支援的資料結構　　

物件：鍵值對的集合，又稱為對映（mapping）/ 雜湊（hashes） / 字典（dictionary）
陣列：一組按次序排列的值，又稱為序列（sequence） / 列表（list）
純量（scalars）：單個的、不可再分的值，場景型別如下：
- 字串
- 布林值
- 整數
- 浮點數
- Null
- 時間
- 日期

　　物件：一組鍵值對，使用冒號結構表示，如下

#yaml格式：

api: v1

#對應json格式：

{api:'v1'}

#yaml格式:行內物件

obj: { name: Steve, foo: bar }

#Json格式：

{ obj: { name: 'Steve', foo: 'bar' } }

　　陣列：一組連詞線開頭的行，構成一個數組，且支援多維陣列

#yaml格式：

- Cat

- Dog

#json格式：

['Cat','Dog']

#yaml格式：多維陣列

-

 -Cat

 -Dog

#json格式：多維陣列

[['Cat','Dog']]

　　純量：最基本的、不可再分的值　　

#字串型別

str: 字串

#字串之中包含空格或特殊字元，需要放在引號之中。

#單引號和雙引號都可以使用，雙引號不會對特殊字元轉義

#多行字串可以使用|保留換行符，也可以使用>摺疊換行

#+表示保留文字塊末尾的換行，-表示刪除字串末尾的換行

#數字型別：

number: 10.01

#布林型別：

isRun: true

#空型別：

name: ~

#時間型別：時間採用 ISO8601 格式

iso8601: 2021-06-27t15:00:00.00-05:00

#日期型別：採用複合 iso8601 格式的年、月、日表示

date: 2021-06-27

#使用兩個感嘆號，強制轉換資料型別。

strnum: !!str 123

strbol: !!str true

　3、引用用法：

　　錨點&和別名*，可以用來引用。

　　&用來建立錨點，<<表示合併到當前資料，*用來引用錨點　　

#yaml引用示例：

defaults: &defaults

  adapter:  postgres

  host:     localhost

development:

  database: myapp_development

  <<: *defaults

test:

  database: myapp_test

  <<: *defaults

#等效於：

defaults:

  adapter:  postgres

  host:     localhost

development:

  database: myapp_development

  adapter:  postgres

  host:     localhost

test:

  database: myapp_test

  adapter:  postgres

  host:     localhost

　以上是yaml的基礎語法，接下來看下在k8s中怎麼使用呢？

二、YAML在k8s中的使用

　k8s有兩種建立資源的方式：kubectl 命令和 yaml 配置檔案。
　　kubectl命令列：最為簡單，一條命令就OK.
　　yaml配置檔案：提供了一種讓你知其然更知其所以然的方式。
　優勢如下：

完整性：配置檔案描述了一個資源的完整狀態，可以很清楚地知道一個資源的建立背後究竟做了哪些事；
靈活性：配置檔案可以建立比命令列更復雜的結構；
可維護性：配置檔案提供了建立資源物件的模板，能夠重複使用；
可擴充套件性：適合跨環境、規模化的部署。

　k8s(Kubernetes)中Pod、Deployment、ReplicaSet、Service之間關係如下：

　Pod：來管理容器，每個 Pod 可以包含一個或多個緊密關聯的容器

　ReplicaSet：是rc的升級版，也是來管理pod，Kubernetes官方強烈建議避免直接使用ReplicaSet，而應該通過Deployment來建立RS和Pod。由於ReplicaSet是ReplicationController的代替物，因此用法基本相同，唯一的區別在於ReplicaSet支援集合式的selector。

　Deployment：更加方便的管理Pod和Replica Set，提供釋出更新維護監控等功能

　Service：是在這一整套基礎之上提供給外部的穩定的服務

　1、Deployment配置模板

apiVersion: extensions/v1beta1

kind: Deployment

metadata: <Object>

spec: <Object>

  minReadySeconds: <integer> #設定pod準備就緒的最小秒數

  paused: <boolean> #表示部署已暫停並且deploy控制器不會處理該部署

  progressDeadlineSeconds: <integer>

  strategy: <Object> #將現有pod替換為新pod的部署策略

    rollingUpdate: <Object> #滾動更新配置引數，僅當型別為RollingUpdate

      maxSurge: <string> #滾動更新過程產生的最大pod數量，可以是個數，也可以是百分比

      maxUnavailable: <string> #

    type: <string> #部署型別，Recreate，RollingUpdate

  replicas: <integer> #pods的副本數量

  selector: <Object> #pod標籤選擇器，匹配pod標籤，預設使用pods的標籤

    matchLabels: <map[string]string>

      key1: value1

      key2: value2

    matchExpressions: <[]Object>

      operator: <string> -required- #設定標籤鍵與一組值的關係，In, NotIn, Exists and DoesNotExist

      key: <string> -required-

      values: <[]string>

  revisionHistoryLimit: <integer> #設定保留的歷史版本個數，預設是10

  rollbackTo: <Object>

    revision: <integer> #設定回滾的版本，設定為0則回滾到上一個版本

  template: <Object> -required-

    metadata:

    spec:

      containers: <[]Object> #容器配置

      - name: <string> -required- #容器名、DNS_LABEL

        image: <string> #映象

        imagePullPolicy: <string> #映象拉取策略，Always、Never、IfNotPresent

        ports: <[]Object>

        - name: #定義埠名

          containerPort: #容器暴露的埠

          protocol: TCP #或UDP

        volumeMounts: <[]Object>

        - name: <string> -required- #設定卷名稱

          mountPath: <string> -required- #設定需要掛載容器內的路徑

          readOnly: <boolean> #設定是否只讀

        livenessProbe: <Object> #就緒探測

          exec:

            command: <[]string>

          httpGet:

            port: <string> -required-

            path: <string>

            host: <string>

            httpHeaders: <[]Object>

              name: <string> -required-

              value: <string> -required-

            scheme: <string>

          initialDelaySeconds: <integer> #設定多少秒後開始探測

          failureThreshold: <integer> #設定連續探測多少次失敗後，標記為失敗，預設三次

          successThreshold: <integer> #設定失敗後探測的最小連續成功次數，預設為1

          timeoutSeconds: <integer> #設定探測超時的秒數，預設1s

          periodSeconds: <integer> #設定執行探測的頻率（以秒為單位），預設1s

          tcpSocket: <Object> #TCPSocket指定涉及TCP埠的操作

            port: <string> -required- #容器暴露的埠

            host: <string> #預設pod的IP

        readinessProbe: <Object> #同livenessProbe

        resources: <Object> #資源配置

          requests: <map[string]string> #最小資源配置

            memory: "1024Mi"

            cpu: "500m" #500m代表0.5CPU

          limits: <map[string]string> #最大資源配置

            memory:

            cpu:

      volumes: <[]Object> #資料卷配置

      - name: <string> -required- #設定卷名稱,與volumeMounts名稱對應

        hostPath: <Object> #設定掛載宿主機路徑

          path: <string> -required-

          type: <string> #型別：DirectoryOrCreate、Directory、FileOrCreate、File、Socket、CharDevice、BlockDevice

      - name: nfs

        nfs: <Object> #設定NFS伺服器

          server: <string> -required- #設定NFS伺服器地址

          path: <string> -required- #設定NFS伺服器路徑

          readOnly: <boolean> #設定是否只讀

      - name: configmap

        configMap:

          name: <string> #configmap名稱

          defaultMode: <integer> #許可權設定0~0777，預設0664

          optional: <boolean> #指定是否必須定義configmap或其keys

          items: <[]Object>

          - key: <string> -required-

            path: <string> -required-

            mode: <integer>

      restartPolicy: <string> #重啟策略，Always、OnFailure、Never

      nodeName: <string>

      nodeSelector: <map[string]string>

      imagePullSecrets: <[]Object>

      hostname: <string>

      hostPID: <boolean>

status: <Object>

　nginx例項：

apiVersion: app/v1        　　 # 1.9.0 之前的版本使用 apps/v1beta2，可通過命令 kubectl api-versions 檢視

kind: Deployment           　　#指定建立資源的角色/型別

metadata:                  　　#資源的元資料/屬性

  name: nginx-deployment       #資源的名字，在同一個namespace中必須唯一

  namespace:  xxxx             #名稱空間

  labels:

    app: demo                  #標籤

spec:

  replicas: 3         　　　　　#副本數量3

  strategy:

    rollingUpdate:   　　　　　 ##由於replicas為3,則整個升級,pod個數在2-4個之間

      maxSurge: 1      　　　　 #滾動升級時會先啟動1個pod

      maxUnavailable: 1 　　　　#滾動升級時允許的最大Unavailable的pod個數

  selector:             　　　　#定義標籤選擇器,部署需要管理的pod（帶有該標籤的的會被管理）需在pod 模板中定義

    matchLabels:

      app: web-server

  template:      　　　　　　　　#這裡Pod的定義

    metadata:

      labels:    　　　　　　　　#Pod的label

        app: web-server

    spec:        　　　　　　　　# 模板的規範

      containers:

      - name: nginx      　　　#容器的名字

        image: nginx:1.12.1   #容器的映象地址

        command: [ "/bin/sh","-c","cat /etc/config/path/to/special-key" ]    #啟動命令

        args:                                                                #啟動引數

            - '-storage.local.retention=$(STORAGE_RETENTION)'

            - '-storage.local.memory-chunks=$(STORAGE_MEMORY_CHUNKS)'

            - '-config.file=/etc/prometheus/prometheus.yml'

            - '-alertmanager.url=http://alertmanager:9093/alertmanager'

            - '-web.external-url=$(EXTERNAL_URL)'

    #如果command和args均沒有寫，那麼用Docker預設的配置。

    #如果command寫了，但args沒有寫，那麼Docker預設的配置會被忽略而且僅僅執行.yaml檔案的command（不帶任何引數的）。

    #如果command沒寫，但args寫了，那麼Docker預設配置的ENTRYPOINT的命令列會被執行，但是呼叫的引數是.yaml中的args。

    #如果如果command和args都寫了，那麼Docker預設的配置被忽略，使用.yaml的配置。

        imagePullPolicy: IfNotPresent

        # IfNotPresent ：預設值,本地有則使用本地映象,不拉取，如果不存在則拉取

        # Always：  總是拉取

        # Never：  只使用本地映象，從不拉取

          livenessProbe:

#表示container是否處於live狀態。如果LivenessProbe失敗，LivenessProbe將會通知kubelet對應的container不健康了。
#隨後kubelet將kill掉container，並根據RestarPolicy進行進一步的操作。預設情況下LivenessProbe在第一次檢測之前初始化值為Success，如果container沒有提供LivenessProbe，則也認為是Success；

            httpGet:

              path: /health #如果沒有心跳檢測介面就為/

              port: 8080

              scheme: HTTP

            initialDelaySeconds: 60 ##啟動後延時多久開始執行檢測

            timeoutSeconds: 5

            successThreshold: 1

            failureThreshold: 5

            readinessProbe:

          readinessProbe:

            httpGet:

              path: /health #如果沒有心跳檢測介面就為/

              port: 8080

              scheme: HTTP

            initialDelaySeconds: 30 ##啟動後延時多久開始執行檢測

            timeoutSeconds: 5

            successThreshold: 1

            failureThreshold: 5

          resources:              ##CPU記憶體限制

            requests:

              cpu: 2

              memory: 2048Mi

            limits:

              cpu: 2

              memory: 2048Mi

          env:                    ##通過環境變數的方式，直接傳遞pod=自定義Linux OS環境變數

            - name: LOCAL_KEY     #本地Key

              value: value

            - name: CONFIG_MAP_KEY  #局策略可使用configMap的配置Key，

              valueFrom:

                configMapKeyRef:

                  name: special-config   #configmap中找到name為special-config

                  key: special.type      #找到name為special-config裡data下的key

          ports:

            - name: http

              containerPort: 8080 #對service暴露埠

          volumeMounts:     #掛載volumes中定義的磁碟

          - name: log-cache

            mount: /tmp/log

          - name: sdb       #普通用法，該卷跟隨容器銷燬，掛載一個目錄

            mountPath: /data/media

          - name: nfs-client-root    #直接掛載硬碟方法，如掛載下面的nfs目錄到/mnt/nfs

            mountPath: /mnt/nfs

          - name: example-volume-config  #高階用法第1種，將ConfigMap的log-script,backup-script分別掛載到/etc/config目錄下的一個相對路徑path/to/...下，如果存在同名檔案，直接覆蓋。

            mountPath: /etc/config

          - name: rbd-pvc                #高階用法第2中，掛載PVC(PresistentVolumeClaim)

#使用volume將ConfigMap作為檔案或目錄直接掛載，其中每一個key-value鍵值對都會生成一個檔案，key為檔名，value為內容，

  volumes:  # 定義磁碟給上面volumeMounts掛載

  - name: log-cache

    emptyDir: {}

  - name: sdb  #掛載宿主機上面的目錄

    hostPath:

      path: /any/path/it/will/be/replaced

  - name: example-volume-config  # 供ConfigMap檔案內容到指定路徑使用

    configMap:

      name: example-volume-config  #ConfigMap中名稱

      items:

      - key: log-script           #ConfigMap中的Key

        path: path/to/log-script  #指定目錄下的一個相對路徑path/to/log-script

      - key: backup-script        #ConfigMap中的Key

        path: path/to/backup-script  #指定目錄下的一個相對路徑path/to/backup-script

  - name: nfs-client-root         #供掛載NFS儲存型別

    nfs:

      server: 10.42.0.55          #NFS伺服器地址

      path: /opt/public           #showmount -e 看一下路徑

  - name: rbd-pvc                 #掛載PVC磁碟

    persistentVolumeClaim:

      claimName: rbd-pvc1         #掛載已經申請的pvc磁碟

　2、SERVICE 配置模板

apiVersion: v1

kind: Service

matadata:                                #元資料

  name: string                           #service的名稱

  namespace: string                      #名稱空間

  labels:                                #自定義標籤屬性列表

    - name: string

  annotations:                           #自定義註解屬性列表

    - name: string

spec:                                    #詳細描述

  selector: []                           #label selector配置，將選擇具有label標籤的Pod作為管理 範圍

  type: string                           #service的型別，指定service的訪問方式，預設為clusterIp

  clusterIP: string                      #虛擬服務地址

  sessionAffinity: string                #是否支援session

  ports:                                 #service需要暴露的埠列表

  - name: string                         #埠名稱

    protocol: string                     #埠協議，支援TCP和UDP，預設TCP

    port: int                            #服務監聽的埠號

    targetPort: int                      #需要轉發到後端Pod的埠號

    nodePort: int                        #當type = NodePort時，指定對映到物理機的埠號

  status:                                #當spce.type=LoadBalancer時，設定外部負載均衡器的地址

    loadBalancer:                        #外部負載均衡器

      ingress:                           #外部負載均衡器

        ip: string                       #外部負載均衡器的Ip地址值

        hostname: string                 #外部負載均衡器的主機名

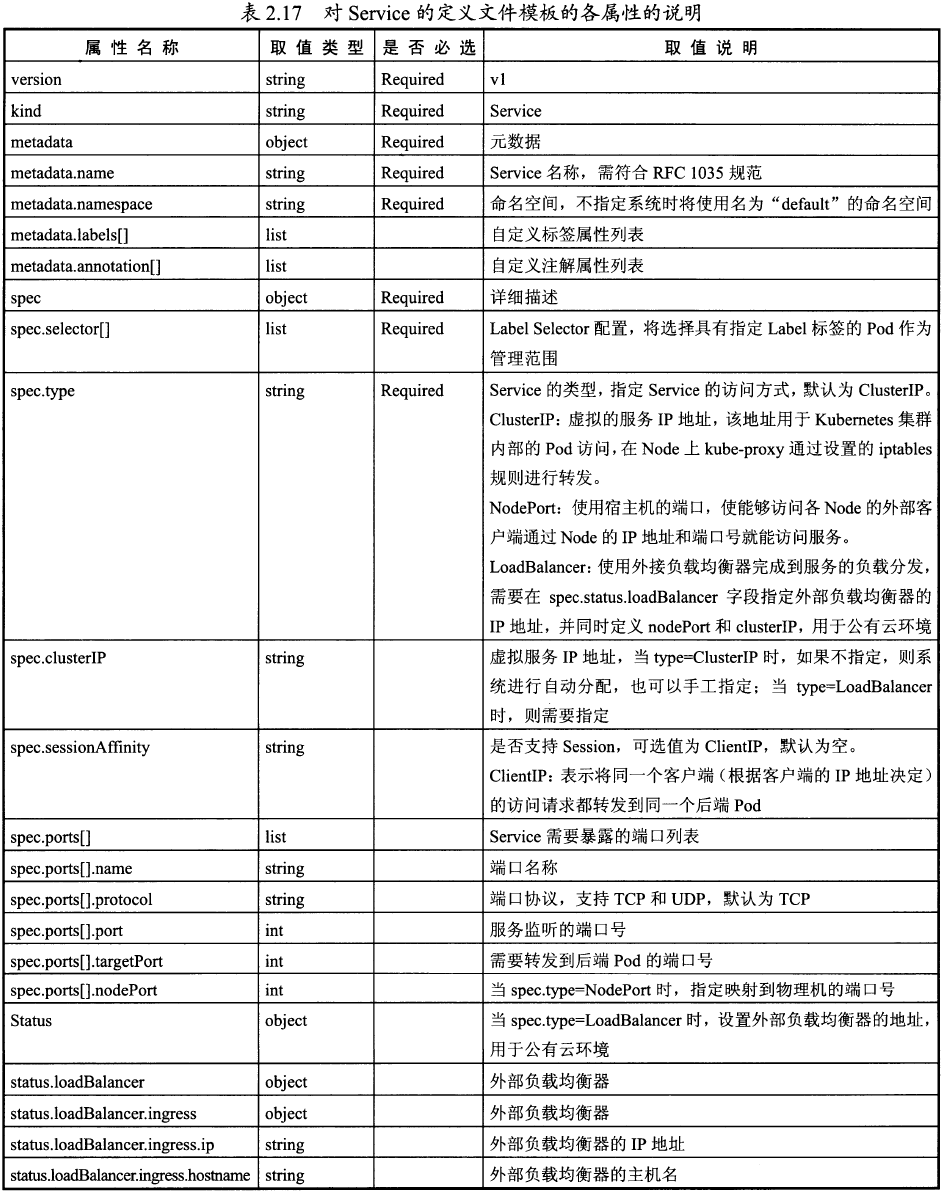

Service節點說明：

　3、Pod配置模板：

apiVersion: v1        　　          #必選，版本號，例如v1,版本號必須可以用 kubectl api-versions 查詢到 .

kind: Pod       　　　　　　         #必選，Pod

metadata:       　　　　　　         #必選，元資料

  name: string        　　          #必選，Pod名稱

  namespace: string     　　        #必選，Pod所屬的名稱空間,預設為"default"

  labels:       　　　　　　         #自定義標籤

    - name: string      　          #自定義標籤名字

  annotations:        　　                 #自定義註釋列表

    - name: string

spec:         　　　　　　　            #必選，Pod中容器的詳細定義

  containers:       　　　　            #必選，Pod中容器列表

  - name: string      　　                #必選，容器名稱,需符合RFC 1035規範

    image: string     　　                #必選，容器的映象名稱

    imagePullPolicy: [ Always|Never|IfNotPresent ]  #獲取映象的策略 Alawys表示下載映象 IfnotPresent表示優先使用本地映象,否則下載映象，Nerver表示僅使用本地映象

    command: [string]     　　        　　#容器的啟動命令列表，如不指定，使用打包時使用的啟動命令

    args: [string]      　　             #容器的啟動命令引數列表

    workingDir: string                  #容器的工作目錄

    volumeMounts:     　　　　        　　#掛載到容器內部的儲存卷配置

    - name: string      　　　        　　#引用pod定義的共享儲存卷的名稱，需用volumes[]部分定義的的卷名

      mountPath: string                 #儲存卷在容器內mount的絕對路徑，應少於512字元

      readOnly: boolean                 #是否為只讀模式

    ports:        　　　　　　        　　 #需要暴露的埠庫號列表

    - name: string      　　　        　　#埠的名稱

      containerPort: int                #容器需要監聽的埠號

      hostPort: int     　　             #容器所在主機需要監聽的埠號，預設與Container相同

      protocol: string                  #埠協議，支援TCP和UDP，預設TCP

    env:        　　　　　　            #容器執行前需設定的環境變數列表

    - name: string      　　            #環境變數名稱

      value: string     　　            #環境變數的值

    resources:        　　                #資源限制和請求的設定

      limits:       　　　　            #資源限制的設定

        cpu: string     　　            #Cpu的限制，單位為core數，將用於docker run --cpu-shares引數

        memory: string                  #記憶體限制，單位可以為Mib/Gib，將用於docker run --memory引數

      requests:       　　                #資源請求的設定

        cpu: string     　　            #Cpu請求，容器啟動的初始可用數量

        memory: string                    #記憶體請求,容器啟動的初始可用數量

    livenessProbe:      　　            #對Pod內各容器健康檢查的設定，當探測無響應幾次後將自動重啟該容器，檢查方法有exec、httpGet和tcpSocket，對一個容器只需設定其中一種方法即可

      exec:       　　　　　　        #對Pod容器內檢查方式設定為exec方式

        command: [string]               #exec方式需要制定的命令或指令碼

      httpGet:        　　　　        #對Pod內個容器健康檢查方法設定為HttpGet，需要制定Path、port

        path: string

        port: number

        host: string

        scheme: string

        HttpHeaders:

        - name: string

          value: string

      tcpSocket:      　　　　　　#對Pod內個容器健康檢查方式設定為tcpSocket方式

         port: number

       initialDelaySeconds: 0       #容器啟動完成後首次探測的時間，單位為秒

       timeoutSeconds: 0    　　    #對容器健康檢查探測等待響應的超時時間，單位秒，預設1秒

       periodSeconds: 0     　　    #對容器監控檢查的定期探測時間設定，單位秒，預設10秒一次

       successThreshold: 0

       failureThreshold: 0

       securityContext:

         privileged: false

    restartPolicy: [Always | Never | OnFailure] #Pod的重啟策略，Always表示一旦不管以何種方式終止執行，kubelet都將重啟，OnFailure表示只有Pod以非0退出碼退出才重啟，Nerver表示不再重啟該Pod

    nodeSelector: obeject   　　    #設定NodeSelector表示將該Pod排程到包含這個label的node上，以key：value的格式指定

    imagePullSecrets:     　　　　#Pull映象時使用的secret名稱，以key：secretkey格式指定

      - name: string

    hostNetwork: false     　　    #是否使用主機網路模式，預設為false，如果設定為true，表示使用宿主機網路

  volumes:        　　　　　　    #在該pod上定義共享儲存卷列表

    - name: string     　　 　　    #共享儲存卷名稱 （volumes型別有很多種）

      emptyDir: {}      　　　　    #型別為emtyDir的儲存卷，與Pod同生命週期的一個臨時目錄。為空值

      hostPath: string      　　    #型別為hostPath的儲存卷，表示掛載Pod所在宿主機的目錄

        path: string      　　      #Pod所在宿主機的目錄，將被用於同期中mount的目錄

      secret:       　　　　　　    #型別為secret的儲存卷，掛載叢集與定義的secre物件到容器內部

        scretname: string

        items:

        - key: string

          path: string

      configMap:      　　　　            #型別為configMap的儲存卷，掛載預定義的configMap物件到容器內部

        name: string

        items:

        - key: string

          path: string

      nfs:                           #型別為NFS的儲存卷

        server: 192.168.66.50        #nfs伺服器ip或是域名

        path: "/test"                #nfs伺服器共享的目錄

      persistentVolumeClaim:          #型別為persistentVolumeClaim的儲存卷

        claimName: test-pvc           #名字一定要正確，使用的是kind為PersistentVolumeClaim中的name

　4、快速生成YAML檔案

　　a) 命令：

kubectl run --image=nginx my-deploy -o yaml --dry-run >my-deploy.yaml

kubectl create -f deploy-nginx.yaml -o yaml --dry-run >my-deploy.yaml

kubectl create -f deploy-nginx.yaml -o json --dry-run >my-deploy.json  # 指定輸出json格式

– image # 指定模板映象

my-deploy # 執行標籤名稱

–dry-run # 只測試執行,不會實際執行pod

-o yaml # 指定輸出格式

　2、查詢Pod容器的欄位資源內部文件

kubectl explain pods  # 每一個層級的指令都會有欄位資訊

kubectl explain pods.spec

kubectl explain pods.spec.containers

總結

　本篇對yaml檔案語法瞭解，以及對k8s中常用建立Deployment、Service、Pod的yaml檔案中各個節點的含義用法瞭解。接下來對k8s中各種資源進一步瞭解、學習。並實際操作應用。　　

入門Kubernetes - YAML檔案
