本文90%通過機器翻譯，另外10%譯者按照自己的理解進行翻譯，和原文相比有所刪減，可能與原文並不是一一對應，但是意思基本一致。
譯者水平有限，如果錯漏歡迎批評指正
譯者@Bing Translator、@InCerry，另外感謝@Hex、@曉青、@賈佬、@黑洞百忙之中抽出時間幫忙review和檢查錯誤。
原文連結：https://devblogs.microsoft.com/dotnet/put-a-dpad-on-that-gc/
這是在說什麼？是的，我們有一個在區域【原文叫region】上叫做DPAD的新功能。區域是我們目前在.NET 6中用於替換段【原文叫segment】的新東西。在這篇博文中，我將首先對區域做一些介紹，然後談談DPAD功能。請注意，我們不太可能在.NET 6.0結束時正式支援區域，因為這涉及到很多工作--我們目前的計劃是在clrgc.dll中把它作為一個實驗性的功能，你可以通過配置來開啟。事實上，這就是我希望從現在開始的大型GC功能的釋出方式，我們首先將它們與獨立的GC一起釋出（即在clrgc.dll中），這樣人們就可以嘗試它們，然後我們在coreclr.dll中正式開啟它們，這樣它們就預設開啟了。
譯者注：
原本.NET的GC是分段式GC，也就是說GC管理記憶體的單位是段，而現在改了，改成區域了，另外這一段中Maoni大佬其實透露三個重要的資訊：
- 段記憶體分配的方式結束了，將使用區域的方式來替代段記憶體分配。
- .NET 6.0中大概率不會支援區域，但是會通過clrgc.dll的方式獨立提供，你可以通過配置的方法開啟，大家要注意這個獨立提供，因為從.NET Core 2.1開始我們就可以自定義GC了，也就是說你開心的話，可以自己寫一個GC，然後替換掉.NET自帶的GC；使用的環境變數是這個link，另外也有大佬實現了一個Zero GC link，你只需要實現幾個介面，就可以自定義GC。
- 以後.NET上GC重大功能的釋出都會遵循這樣一個步驟：功能開發 => 單獨釋出到clrgc.dll => 公開測試修復bug => 正式釋出到coreclr.dll
到目前為止，如你所知，我們一直在段上運作。段多年來為我們提供了很好的服務，但我開始注意到它的侷限性，因為人們把更多種類的工作負載放在我們的框架上。段是我們記憶體管理的基礎，所以從段轉換成區域是件大事。當我們接近.NET 6釋出時，我決定是時候擺脫段式了，所以這是我們的團隊最近花費大量時間的地方。那麼，段和區域之間的主要區別是什麼？段是大的記憶體單位--在Server GC 64-bit上，如果段的大小是1GB、2GB或4GB（在工作站模式下更小-256MB），而區域是小得多的單位，它們預設為每個4MB。所以你可能會問，"所以它們更小，為什麼有意義？"。要回答這個問題，首先讓我們回顧一下段是如何工作的。
如果您看不明白上面的這一段文字，那麼建議您先補一下基礎的知識，微軟的官方文件。裡面詳細的介紹了.NET GC的基礎知識，包括什麼是分代、垃圾回收的過程、伺服器GC與工作站GC、併發GC、後臺GC等等。

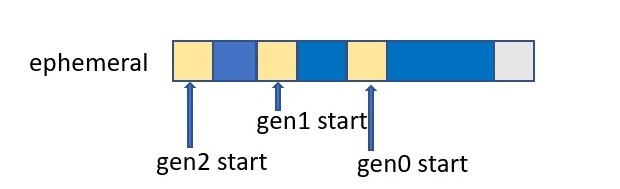

目前，當我們只有一個段時，SOH在堆上是這樣的：

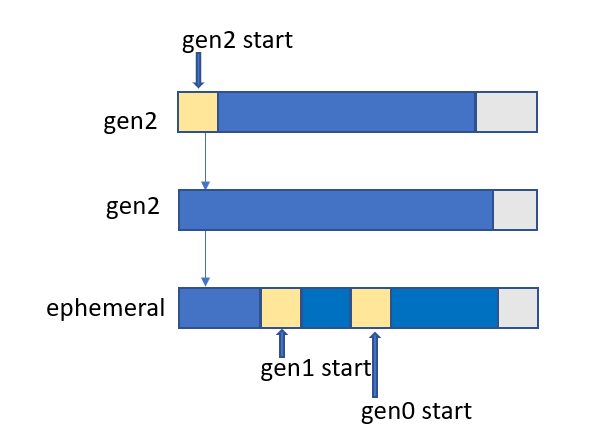

當我們有多個段時，它可以看起來像這樣
或這樣
藍色和黃色的空間是一個段上所有已提交【已提交：是指由作業系統分配給應用程式使用的記憶體】的記憶體（關於Gen【代】開始的解釋，請看這個視訊，）。每個段都會記錄該段上已提交的內容，以便我們知道是否需要提交更多。而該段上的所有空閒空間也是已提交的記憶體。當我們使用空閒空間來容納物件時，這很有效，因為我們可以立即使用記憶體--它已經被提交。但是想象一下這樣的場景：我們在某一代有空閒空間，比如說gen0，因為有一些非同步IO正在進行，導致我們在gen0中降級了一堆pin物件，但我們實際上並沒有使用（這可能是由於沒有等待這麼長時間來做下一次GC，或者我們已經積累了太多的活著的物件，這意味著GC暫停會太長）。如果我們能將這些空閒空間用於其他代，如果他們需要的話，那不是很好嗎？gen2和LOH中的空閒空間也是一樣的--你可能在gen2中有一些空閒空間，如果能用它們來分配一些大的物件就好了。我們在段上做撤銷提交【uncommit：已提交的反向操作】，但只是在段的末端，也就是在該段上最後一個活物件之後（由每個段末端的淺灰色空間表示）。而如果你有pin物件，就阻止了GC收回段的末端，那麼只能形成自由空間，而自由空間裡是已提交的記憶體。當然，你可能會問，"為什麼不直接把有大量自由空間的段的中間部分取消提交？"。但這需要記錄，以記住段中間的哪些部分被解密，所以當我們想用它們來分配物件時，我們需要重新提交它們。而現在，我們已經進入了區域的概念，也就是讓更小的記憶體量被GC單獨操作。
如果您看不懂上面這段文字，那麼說明您需要翻閱一下下面這些資料，來了解已提交記憶體、pin物件、固定物件堆等等

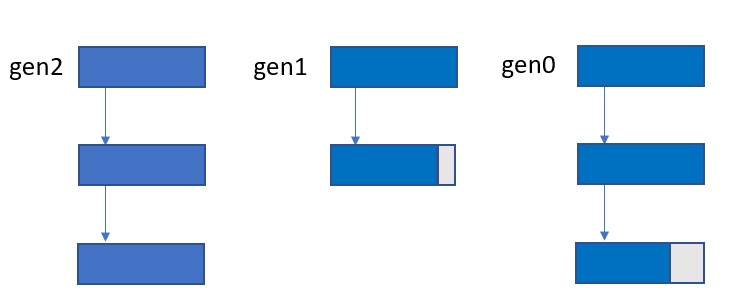

有了區域，各代人看起來是統一的，我們不再有這種 "短暫的片段 "概念。我們有gen0和gen1區域，就像我們有gen2區域一樣。
當然，每一代的區域數量可能有很大的不同。但它們都由這些小的記憶體單元組成。LOH的區域確實更大（LOH是SOH區域大小的8倍，所以每個32MB）。當我們釋放一個區域時，我們將其返回到自由區域池中，該池中的區域可以被任何一代抓取，甚至在需要時被任何其他堆抓取。因此，你不會再看到這樣的情況：你在gen2或LOH中有一些巨大的空閒空間，但它們很長時間都沒有被使用（如果你的應用程式的行為經歷了一些階段，其中一個階段可能比另一個階段生存更多的記憶體，而GC認為沒有必要做一個完整的壓縮GC，這種情況就可能發生）。
在GC工作中，我們總是要做出權衡。有了區域，我們確實獲得了很多靈活性。但我們也不得不放棄一些東西。有一件事使段非常有吸引力，那就是我們確實有一個連續的短暫範圍，因為gen0和gen1總是生活在短暫的段上，而且總是緊挨著。當我們在寫 屏障中設定卡片時【在GC有一個card tables，用來記錄物件之間的跨代引用，另外就是實現寫屏障，詳細可以翻閱《.NET Core底層入門》P289】，我們利用了這個優勢。如果你做obj0.f = obj1，並且我們檢測到obj1不在短暫的範圍內。我們不需要設定卡片，因為我們不需要它（只有當obj1比obj0處於更年輕的一代時才需要設定卡片，如果obj1不在短暫的範圍內，這意味著它要麼在gen2，要麼在LOH/POH，這些都被邏輯上認為是第二代的一部分（但內部被追蹤為gen3和gen4，我在這篇文章中互換使用LOH和gen3）。而這意味著它要麼與obj0處於同一代，要麼處於比obj0更早的一代）。) 但是我們只對工作站GC做了這個優化，因為伺服器GC有多個短暫的範圍，我們不想在寫屏障程式碼時要和所有的範圍進行比較。在區域中，我們要麼無條件地設定卡片（這將使Workstation GC的暫停倒退一些，但對Server GC保持相同的效能），要麼在寫屏障中檢查obj1的區域，這將比在最優化的寫屏障型別中檢查短暫範圍更昂貴。不過區域帶來的好處應該比這更有說服力。
現在我們可以談一談DPAD功能。DPAD是動態升級和降級的意思。嚴格來說，降級已經是動態的了，因為它只根據Pin物件的情況動態發生。如果你讀過我的備忘錄，那裡解釋了降級（如果你沒讀過，我強烈建議你讀mem-doc）。基本上，降級意味著一個物件不會像正常情況下那樣得到提升。對於段來說，降級意味著我們將暫存段的一個範圍設定為 "降級範圍"，這個範圍只能從暫存段的中間一點到該段的末端。換句話說，我們永遠不會把短暫段中間的一個範圍設定為降級範圍。這正是因為對於段，gen1必須在短暫段的gen0之前（在同一個堆上）。所以我們不能有一個gen1的部分，接著是gen0的部分，然後再接著是gen1的部分。
升級是GC中一個常見的概念--它意味著如果一個物件存活了一代，它現在被認為是上一代的一部分。因此，如果你在SOH上有一個長期生存的小物件，它最終會被提升到gen2。但這意味著這需要2次GC才能實現。我正計劃提供一個API，讓使用者可以選擇告訴GC將一個新的物件直接分配到某一代，所以你可以將你知道會存活到gen2的物件直接分配到gen2中（到目前為止我還沒有實現這個API，因為有區域的支援也會更容易，所以我正計劃在我們轉換到區域時實現它）。但這並不包括所有的情況，因為有時使用者很難知道一個物件是否會 "很可能存活到gen2"。而且你可能正在使用一個庫，對這些物件的分配沒有控制。一個非常明顯的情況是，這種情況會發生在資料基礎設施的大小調整上。比方說，你或你使用的庫分配了一個List，它需要增加容量。所以它分配了一個新的T[]物件，可以容納兩倍於舊物件的元素數量。現在它為第二部分建立了一堆子元素。現在，如果新的陣列足夠大，可以上LOH，而且新的子元素都是小物件，所以它們在gen0 -
通過上文的描述，Maoni大佬的團隊計劃實現一個GC的API，可以讓使用者指定你的物件分配到某一代中（預設都是從G0開始）。
比如我們經常會有這樣一些場景，我們在程式啟動的時候會去讀一些資料，將它們快取到記憶體中，這些快取直到程式關閉才會釋放，也就是說開發者能知道最終它會到gen2；如果沒有這個API，那麼你快取的物件將從gen0開始，經過兩次GC才到gen2，一般快取的資料都比較大，導致GC在標記和整理過程中會花更多的實際，而且可能由於可用記憶體不足，會頻繁的去申請空間；如果有了這個API，開發者就能將物件直接分配到gen2，避免了gen0和gen1的GC，也避免了頻繁擴容空間。

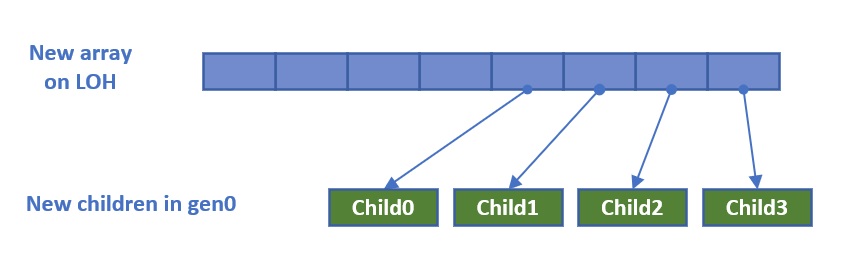

(為了說明問題，我只展示了一個8元素的陣列和4個新的孩子，如果這是一個物件[]，顯然它需要更多的元素才能進入LOH)

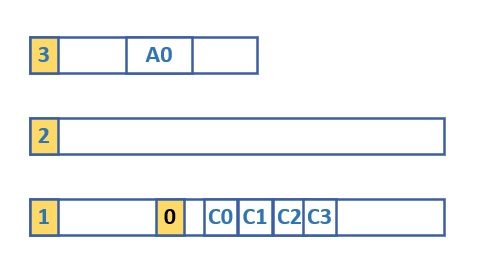

在片段的情況下，我們會看到這樣的情況：
由於新的陣列被認為是gen2的一部分，這意味著所有在gen0中建立的新元素都將存活到gen2中（除非gen2的GC很快發生，並發現父陣列已經死亡，這有可能發生，但可能性不大；如果真的發生，那就非常不幸了，因為你花了這麼大代價建立一個大物件，卻馬上把它拋棄）。但要做到這一點，它至少需要經過兩次GC。我們很有可能首先觀察到一個gen0或gen1的GC，這個GC會讓這些孩子生存到gen1。

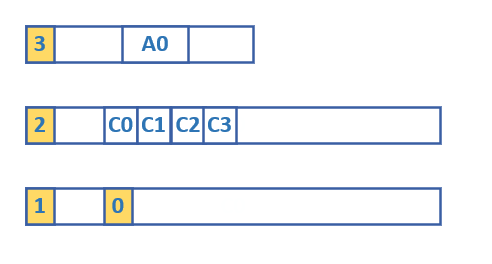

然後下一個gen1的GC會發現他們都還活著，因為他們被LOH中的那個陣列保持著活力。現在它把它們都提升到Gen2
在這種情況下，我們更願意直接將它們分配到gen2。但是這對段來說是很難做到的。我們可以跟蹤哪些物件由這些物件組成，或者主要由這些物件組成，但是當我們做標記時，我們不知道哪些物件會一起形成插頭【Plug，被翻譯成插頭，詳情可以看《.NET記憶體管理寶典》P371和《.NET Core底層入門》P323】。而當我們在形成插頭時，我們已經失去了這些資訊。我們可以在更大的顆粒度上跟蹤這些資訊。但你猜怎麼著，這基本上就像區域一樣！因為我們想把這些資訊劃分到不同的區域。因為我們想把一個區段劃分成更小的單位來跟蹤這些資訊。所以對於區域來說，這是很容易的。當我們做標記時，我們確切地知道每個區域上有多少存活下來的東西--當我們標記每個物件時，我們跟蹤我們需要把存活下來的位元組歸於哪個區域。所以我們知道有多少存活是由卡片標記完成的。

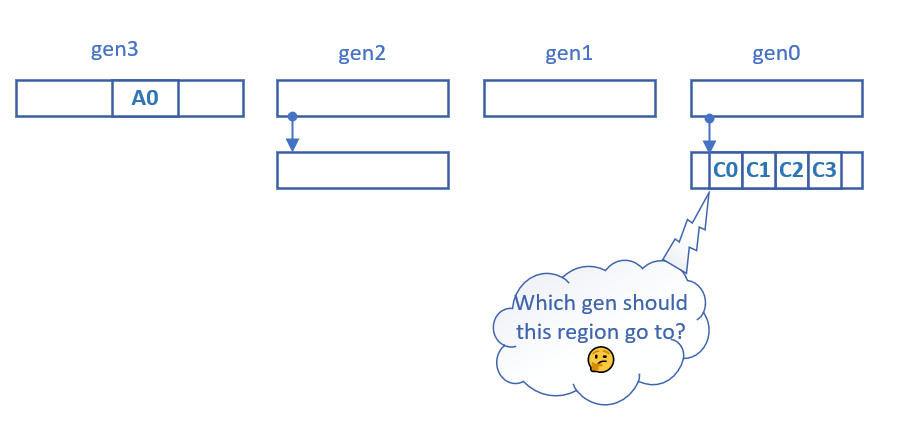

對於區域，當我們遇到一個主要由物件組成的區域時，如這些因卡片標記而被保留的子物件，我們有一個選擇：
我們可以選擇將這個區域直接分配到gen2 ：
因此，該區域被併入gen2。屬於gen0的另一個區域的倖存者被壓縮到gen1區域，gen0得到一個新的區域用於分配。
在目前的實現中，我只對那些主要被像這樣的物件填滿的區域做了這個工作。由於區域很小，很可能有些區域被這些東西填滿，然後我們有另一個區域部分被這些東西填滿，部分被一些真正的臨時物件填滿。把它們分開的複雜性是不值得的（你可以把它看作是我們回到了這個特定區域的片段情況）。
當我們這樣做時，會有一些複雜的情況（對於GC來說，幾乎總是有一些複雜的情況......）。一個例子是，由於我們現在只是讓gen0的物件在gen2中生存，我們需要確保如果它們指向任何不是gen2的代，就需要為這些物件設定卡片。當我們在重新定位階段通過活著的物件時，我們會這樣做（因為無論如何我們已經必須通過每個物件）。
所以雙關語（部分）的意思是，這個DPAD功能有點像D-pad......你可以告訴一個區域它需要去哪個方向--向上或向下（在GC術語中是指年長或年輕）。有很多情況下，我們想動態地提升或降低一個區域，我上面舉的例子只是其中之一。重點是，有了區域，我們可以動態地指定一個我們希望一個區域最終處於的代數，因為代數不再是連續的，而且沒有特定的順序，代數必須是相對的（當然，正如你在上面看到的，有一些實施細節需要為不同的場景所關注）。這比我們以前用分段做的有限的降級要靈活得多。而當我們在GC結束時對區域進行執行緒化處理時，我們只需要將它們執行緒化到它們所分配的區域。隨著我對DPAD的初步檢查，我已經實現了3個場景，我們將動態地促進或降級區域。在未來，我們會實現更多。
譯者注
從maoni大佬的這篇文章我們可以看到主流的GC設計都越來越趨於一致了，第一眼看到region的時候我就想到了JVM上的ZGC（多佔用一些記憶體和犧牲一定的吞吐量來達到亞毫秒級的STW時間），而目前看來.NET也在做類似的事情，不過我也不敢肯定，那麼region能為我們帶來什麼呢，有得也有失：
- 通常情況下會有更少的記憶體佔用，特殊情況下更多的記憶體佔用。因為region的一般來說只有4MB大小，而segment會有1GB~4GB大小，另外對於pin住的物件，segment也不能很好的進行處理，從而造成了記憶體碎片，會佔用跟多的空間；region還有的有點就是釋放後會返回到一個池中，哪個代需要使用就可以分配給哪個代，這比segment模式更加靈活，更能複用已申請的記憶體。為什麼會說通常情況下，那是因為同樣使用1GB記憶體region的數量肯定比segment要多，所以需要有額外的空間來記錄region的引用，當堆很大(比如TB級別以上)，可能會佔用更多的記憶體。
- 更少的STW時間。region很小，所以進行"標記-整理"中整理的步驟時，可以將整個region升代，加快了整理的的速度。
- 吞吐量的下降。由於region上gen0和gen1不會在連續的地址空間上，所以記憶體屏障付出的代價會更大，從而造成吞吐量的下降，在此之前.NET的GC都是為吞吐量和P99延時優化的。
現在關於DPAD的程式碼已經合併到main分支中了，詳情可以看這個PR，相信很快就能和我們見面，不過看了maoni大佬提交的程式碼，發現個有趣的東西。
- Region只支援64位作業系統。從下圖中的提交來看，限定了只有64位作業系統才能使用，讓我不禁想到ZGC的染色指標，通過染色指標來減少寫屏障的使用，進一步降低STW時間。如果支援了染色指標那麼標記可能也會採用三色標記，主流的GC演算法也趨於一致了。
- 和Hex大佬討論了一下，後面覺得除了azul的C4演算法以外.NET GC也有可能會採用CoCo演算法來實現，CoCo也是一種低延時的演算法，具體可以看看這篇論文，而且已經有人在.NET上實現了這個。
如果您想更詳細的瞭解.NET的GC和整個實現的原理，您可以看.NET Runtime部分的原始碼和.NET GC架構師Maoni大佬的部落格，另外也有兩本不錯的書推薦。
- 《.NET Core底層入門》：由國內精通C++ 彙編的大佬從2017年閱讀CLR原始碼後編寫，寫的十分詳細並且具有極大的參考意義，主要是介紹CoreCLR的，中間GC的部分也寫的很清楚。
- 《.NET 記憶體管理寶典》：由國外研究.NET GC的大佬編寫，主要圍繞著.NET的記憶體分配、GC執行流程、問題診斷進行介紹，是一本不可多得的好書。
