[原始碼解析] 深度學習分散式訓練框架 horovod (12) --- 彈性訓練總體架構

無法自動調節容量（Auto Scale）。
- 因為計算資源也許會有彈性排程，所以應該考慮到如果叢集縮容了怎麼辦？如果擴容了怎麼？理想狀態應該是：在訓練過程中可以自動增加或者減少worker數量。而且在worker數量變化時，不會中斷訓練任務，做到平滑過渡。
- 目前Horovod無法在資源有限的情況下執行。假如一共需要100個GPU，暫時只有40個GPU到位，在這種情況下，Horovod就只能等待，不能用現有的40個GPU先在少量程序上開始訓練，從而無法快速開始模型迭代。
- 資源充裕時，Horovod 無法自動增加程序加速訓練。就上例而言，在理想狀態下，Horovoid應該先用這40個GPU構建一個環來啟動訓練，如果發現60個新GPU到位了就自動動態擴容，從而在下一個 epoch 開始就用100個GPU構建新的環開始訓練；
沒有容錯機制（Fault Tolerance）。目前如果某一個節點失敗，整個訓練會失敗，使用者只能從頭開始訓練。如果可以支援 auto scale，加上一些之前陸續儲存的 checkpoint，則Horovod可以重新選取一個好節點啟動這個worker，或者用剩下的節點構建一個環繼續訓練。
排程機制不靈活。
- 機器學習訓練任務一般時間較長，佔用算力大，而Horovod任務缺少彈效能力，不支援動態配置 worker，不支援高優先順序搶佔例項。因此當資源不足時，無法按需為其他高優先順序業務騰出資源，只能等待任務自己主動終止或者出錯終止。

為了解決以上幾個問題，我們會思考很多的其他具體技術問題和細節，讓我們先羅列出來：

何時構建 checkpoint？哪一個階段是合適的？每一個 epoch 之後自動儲存？還是由使用者自行控制（這樣可以做到更好的）？
如何從 checkpoint恢復？
checkpoint需要儲存哪些東西，即，對於horovod來說，哪些狀態是必須的？
如何監聽 worker 的工作情況？怎麼判斷機器出了問題？假如只是網路阻塞偶爾導致的怎麼辦？
需要構建一個通知機制；
如何知道叢集的富餘資源？如何發現可用節點？
如何構建新的通訊環 ring？
如果構建新ring，是由一個 master 完成？還是使用類似 gossip 這樣的協議？
是否有優先順序排程，這樣可以充分利用共享叢集資源空閒的資源。
新 worker 怎麼被 sync？
原有的active worker 節點怎麼處理？
出問題的 worker 節點怎麼處理？
rank 0 怎麼廣播？

我們在本文以及後續各篇的分析中試著解答這些問題。

注：Horovod目前的排程機制依然不靈活，不支援搶佔。

1.1 角色

Horovod 在單機的多個 GPU 之上採用 NCCL 來通訊，在多機（CPU或者GPU）之間通過 Ring AllReduce 演算法進行通訊。Horovod 的彈性訓練是指多機的彈性訓練。

Horovod 彈性訓練有兩個角色：driver和 worker。driver 程序執行在 CPU 節點上，worker 程序可以執行在 CPU 節點或者 GPU 節點之上。

Driver 程序的作用是：

呼叫 Gloo 幫助 workers 構造一個 AllReduce 通訊環，或者說是通訊域。Driver 不參與具體構建通訊環，而是提供輔助資訊，從而worker可以建立環。
- Driver 程序需要給 Gloo 建立一個帶有 KVStore 的 RendezvousServer，其中 KVStore 用於儲存通訊域內每個節點的 host 和其在邏輯通訊環分配的序號 rank 等資訊。
- 這個 RendezvousServer 執行在 Horovod 的 driver 程序裡。driver 程序拿到所有 worker 程序節點的地址和 GPU 卡數資訊後，會將其寫入RendezvousServer 的 KVStore 中，然後 worker 就可以呼叫 gloo 來訪問 RendezvousServer 構造通訊環。
Driver 會在 worker 節點上啟動/重啟 worker 程序。
Driver 會監控系統整體狀態。

worker 負責訓練和模型迭代。

每個 worker 節點會向 RendezvousServer 發起請求來得到自己的鄰居節點資訊，從而構造通訊環。
在這個通訊環之中，每個 worker 節點有一個左鄰居和一個右鄰居，在通訊過程中，每個 worker 只會向它的右鄰居傳送資料，只會從左鄰居接受資料。

具體組網機制如下：

                         +-------------------------------+

                         | Driver                        |

                         |                               |

                         |   +------------------------+  |

                         |   | RendezvousServer       |  |

                         |   |                        |  |

                         |   |                        |  |

                         |   |   host1, host2, host3  |  |

                         |   +------------------------+  |

                         +-------------------------------+

                                ^       ^        ^

                                |       |        |

                                |       |        |

                  +-------------+       |        +--------------+

                  |                     |                       |

                  |                     |                       |

                  |                     |                       |

                  v                     v                       v

         +--------+----+        +-------+------+           +----+--------+

         |  Worker     |        |  Worker      |           |  Worker     |

+------> |             +------> |              +---------> |             | +------+

|        |      host1  |        |      host2   |           |     host3   |        |

|        +-------------+        +--------------+           +-------------+        |

|                                                                                 |

|                                                                                 |

|                                                                                 v

<--------------------------------------------------------------------------------+

我們下面詳細分析下各個部分。

1.2 容錯機制

Horovod 的容錯機制是基於 gloo 來實現的，對於錯誤來說，這可以被認為是一個被動操作。

Gloo 本身是不支援容錯的。當眾多worker之間對張量進行聚合操作時候，如果某一個worker失敗，則gloo不會處理異常，而是丟擲異常並且退出，這樣所有worker都會報異常退出。

為了不讓某一個 worker 的失敗導致整體訓練退出，Horovod 需要做兩方面工作：

不讓異常影響現有作業。Horovod 必須捕獲 gloo 丟擲的異常，於是就構建了一個python處理異常機制。
- Worker 在捕獲異常之後會將異常傳遞給對應的 Python API 處理，API 通過判斷異常型別決定是否繼續訓練。
- 如果異常資訊中包括 “HorovodAllreduce”、“HorovodAllgather” 或者 “HorovodBroadcast” 等關鍵字，說明這可能是某個worker死掉導致的通訊失敗，這種異常被Horovod認為是可以恢復的。
放棄失敗的worker，使用剩餘可用worker繼續訓練。
- 其他存活的 worker 停止當前的訓練，記錄當前模型迭代的步數。
- 此時gloo的runtime已經出現問題，通訊環已經破裂，無法在剩餘的 worker 之間繼續進行 AllReduce 操作。
- 為了可以繼續訓練，Horovod Driver 會重新初始化 gloo，啟動一個新的 rendezvous server，然後獲取存活的 worker 的資訊，利用這些worker組成新的通訊環。
- 當新的通訊環構造成功後，rank 0 worker 會把自己的模型廣播發給其他所有worker，這樣大家就可以在一個基礎上，接著上次停止的迭代開始訓練。

1.4 監控機制

容錯機制是被動操作，監控機制就是主動操作。

彈性就意味著分散式叢集的狀態會隨時發生變化，而 Horovod 本身和分散式叢集並沒有關聯，所以需要有一個外部途徑來讓 Horovod 隨時掌握叢集狀態。

這個外部途徑就是使用者需要在 Horovod 啟動命令中提供一個發現指令碼 discovery_host。discovery_host 由使用者編寫，負責發現可用的 worker 節點拓撲資訊。

Driver在執行之後會定期呼叫這個 bash 指令碼來對叢集監控，當worker發生變化時，discover_host 指令碼會返回最新的worker狀態，Driver 根據 discover_host 的返回值得到 worker 節點資訊：

如果Driver發現有worker失敗，就捕獲異常，根據存活的worker資訊來更新 RendezvousServer KVStore 的節點資訊，號召大家重新建立通訊環進行訓練。
如果Driver發現有新worker節點加入叢集，根據目前所有worker資訊來更新 RendezvousServer KVStore 的節點資訊，號召大家重新建立通訊環進行訓練。現有worker 節點收到通知後，會暫停當前訓練，記錄目前迭代步數，呼叫 shutdown 和 init 重新構造通訊環。Driver也會在新節點上啟動worker，擴充程序數目。
當新的通訊環構造成功之後，rank 0 worker 會把自己的模型廣播發給其他所有worker，這樣大家就可以在一個基礎上，接著上次停止的迭代開始訓練。

這樣在訓練過程中，當 worker 數量有變化時，訓練依然繼續進行。

1.5 官方架構圖

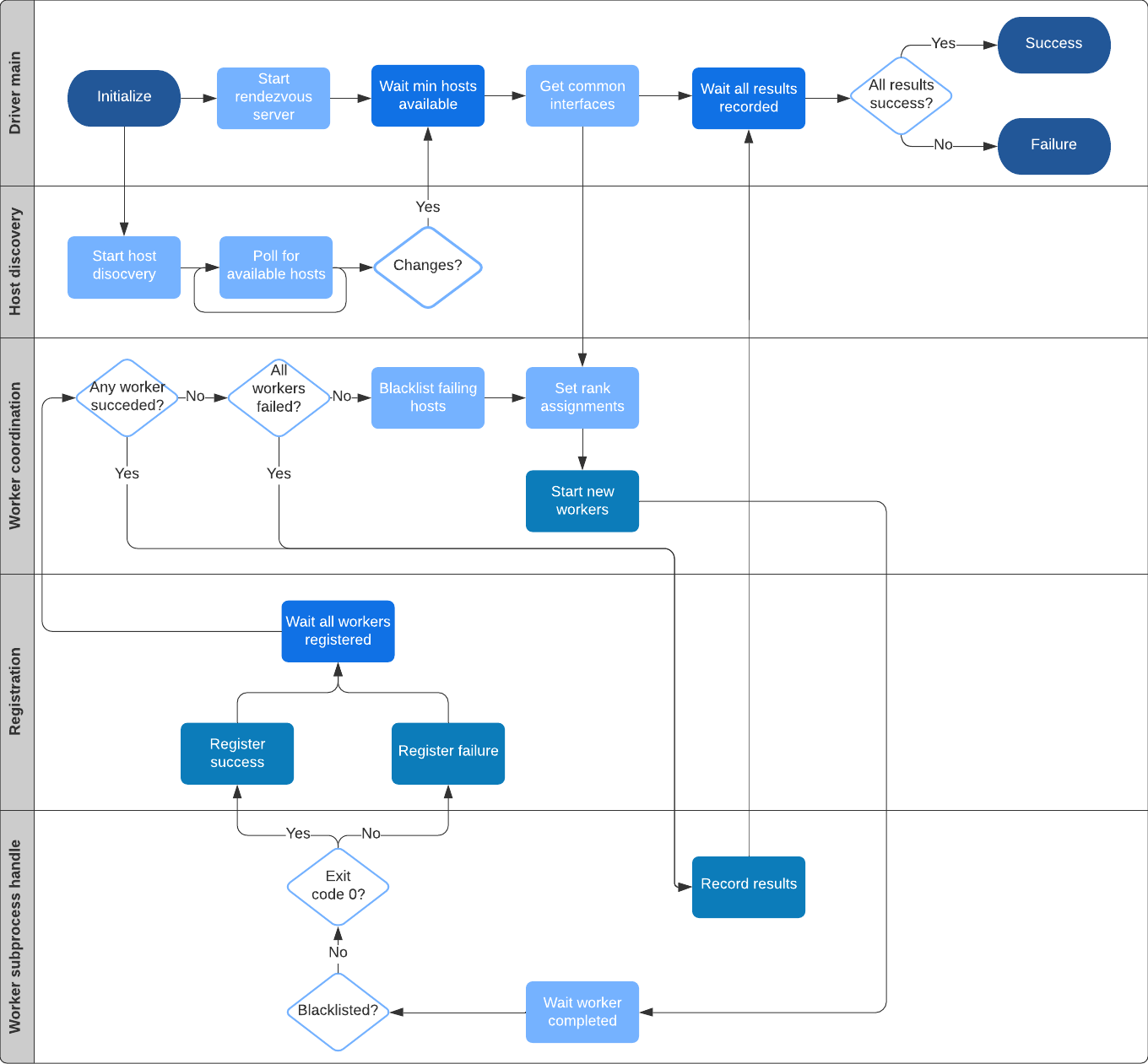

官方的一個架構圖如下，我們會在後續文章中逐步講解圖中部分：

0x02 示例程式碼

2.1 python程式碼

我們從官方文件中找出 TF v2 的示例程式碼看看，其關鍵之處是使用 @hvd.elastic.run 對 train 做了一個封裝，並且傳入了一個 TensorFlowKerasState。

import tensorflow as tf

import horovod.tensorflow as hvd

hvd.init()

gpus = tf.config.experimental.list_physical_devices('GPU')

for gpu in gpus:

    tf.config.experimental.set_memory_growth(gpu, True)

if gpus:

    tf.config.experimental.set_visible_devices(gpus[hvd.local_rank()], 'GPU')

dataset = ...

model = ...

optimizer = tf.optimizers.Adam(lr * hvd.size())

@tf.function

def train_one_batch(data, target, allreduce=True):

    with tf.GradientTape() as tape:

        probs = model(data, training=True)

        loss = tf.losses.categorical_crossentropy(target, probs)

    if allreduce:

        tape = hvd.DistributedGradientTape(tape)

    gradients = tape.gradient(loss, model.trainable_variables)

    optimizer.apply_gradients(zip(gradients, model.trainable_variables))

# Initialize model and optimizer state so we can synchronize across workers

data, target = get_random_batch()

train_one_batch(data, target, allreduce=False)

# 使用 @hvd.elastic.run 對 train 做了一個封裝

@hvd.elastic.run

def train(state):

    for state.epoch in range(state.epoch, epochs):

        for state.batch in range(state.batch, batches_per_epoch):

            data, target = get_random_batch()

            train_one_batch(data, target)

            if state.batch % batches_per_commit == 0:

                state.commit()

        state.batch = 0

def on_state_reset():

    optimizer.lr.assign(lr * hvd.size())

# 這裡是新修改處，傳入了一個 TensorFlowKerasState

state = hvd.elastic.TensorFlowKerasState(model, optimizer, batch=0, epoch=0)

state.register_reset_callbacks([on_state_reset])

train(state)

2.2 指令碼執行

彈性訓練依然使用 horovodrun 這個命令列工具跑，和普通分散式訓練不同的是，彈性訓練不會在啟動命令中明確指定節點列表，而是是使用一個 發現機制 來在執行時發現節點。通用的做法是在啟動 Job 時候提供一個發現指令碼:

horovodrun -np 18 --host-discovery-script discover_hosts.sh python train.py

此指令碼用以實時反饋當前可用的 hosts 以及每個 hosts 上的 slots（下文使用 discover_hosts.sh 指代該指令碼，但其無需命名為 discover_hosts.sh）。

discover_hosts.sh 指令碼必須有可執行許可權，在被執行時返回可用節點列表，一行一個節點資訊，結構為: ，例如:

$ sh ./discover_hosts.sh    # 執行指令碼，輸出節點資訊

host-1:4

host-2:4

host-3:4

如果這個發現指令碼執行失敗（沒有可執行許可權）或者執行時返回非0錯誤碼，則訓練程序會立刻失敗，否則會一直重試直到超時（返回的slot列表不滿足最小可執行數）。

彈性訓練會一直等到所需最小slots數（-np）準備好之後，才會開始執行訓練程序，使用者可以通過 --min-np 和 --max-np 指定最小和最大的slots數，如：

horovodrun -np 8 --min-np 4 --max-np 12 --host-discovery-script discover_hosts.sh python train.py

如果可用slots數小於 --min-np 指定的數量時（比如某些節點故障，任務被搶佔等），任務會被暫停等待，直到更多的節點變為活躍，或者超時時間 HOROVOD_ELASTIC_TIMEOUT（預設設定為600秒）達到。另外，如果不指定 --min-np ，則最小slots數會被預設為 -np 所配置的數目。

需要 --max-np 的原因是為了限制程序數目（防止過度使用可用資源），另外在學習率和資料分割槽方面也可以作為參考點（在這些情況下需要有一個固定的參考配置）。同樣，如果不指定此引數，也會預設為 --np 。

0x03 邏輯流程

3.1 邏輯流程

我們先解析下彈性訓練的邏輯流程（為了實現彈性訓練的能力，Horovod Elastic 對 Horovod 的架構和實現進行了一定的修改），最大的差別就是：彈性訓練需要在增刪worker時候可以跟蹤和同步worker的狀態，具體修改如下。

聚合操作需要被定義在 hvd.elastic.run 函式之下。
1. 將你的主訓練程序程式碼（初始化之後的所有程式碼）用一個函式（我們暫時命名為 train_func）封裝起來，然後使用裝飾器 hvd.elastic.run 裝飾這個函式。
2. 對於這個裝飾器修飾的 train_func 函式，它第一個引數，必須是 hvd.elastic.State 的例項。因為某些新加入的worker可能會處於某些不確定的狀態之中，所以在執行這個被裝飾函式 train_func 之前，這個狀態物件需要在所有worker中進行同步，以此確保所有的worker都達到一致狀態。
3. 因為同步函式會用到集合通訊操作，並且新增worker後，活躍worker不會在此函式之前重置，所以不要在同步函式之前使用Horovod的集合操作（比如broadcast, allreduce, allgather）。
每個 worker 都有自己的狀態（state）。
1. 把所有需要在workers之間同步的變數都放進 hvd.elastic.State （比如model parameters，optimizer state，當前epoch和batch進度等等）物件之中。
2. 對於TensorFlow，Keras和PyTorch，已經提供預設的標準狀態實現。然而，如果使用者需要在某些場景廣播特殊型別，可以過載定製 hvd.elastic.State 這個物件。
3. 在執行hvd.elastic.run 函式前，此狀態物件將在所有workers中同步一次，用於保持一致性。
週期性呼叫 state.commit() 來把狀態（state）備份到記憶體。
1. 定期備份非常有用。在某些worker發生意外錯誤時，定期備份可以避免因為狀態被損壞而在重新訓練時候無法恢復現場。比如，如果一個worker剛好在更新引數過程中突然出錯，此時部分梯度更新完畢，部分梯度可能只更新到一半，這個狀態是不可逆轉而又無法繼續。因此，當此狀態發生時，會丟擲一個 HorovodInternalError 異常，當 hvd.elastic.run 捕獲到這個異常後，會利用最新一次commit中恢復所有狀態。
2. 因為commit狀態代價高昂（比如如引數量太大會導致耗時過長），所以需要在"每個batch的處理時間"與"如果出錯，訓練需要從多久前的狀態恢復"之間選取一個平衡點。比如，如果你每訓練10個batches就commit一次，你就把複製時間降低了10倍。但是當發生錯誤時，你需要回滾到10個batches前的狀態。
3. Elastic Horowod可以通過執行我們稱之為“優雅地移除worker”操作來避免這些回滾。如果driver程序發現主機已可用或標記為刪除，它將向所有workers推送一個通知。於是在下次呼叫state.commit()或更輕量級的state.check_host_updates()時，一個HostsUpdatedInterrupt異常將被丟擲。此異常的處理方式與“HorovodInternalError”類似，只是引數狀態不會還原到上次commit，而是從當前實時引數中恢復。
4. 一般來說，如果你的硬體設施是可靠與穩定的，並且你的編排系統會在任務節點移除時提供足夠的告警，你就可低頻次呼叫 state.commit() 函式，同時只在每個batch結束時呼叫相對不耗時的 state.check_host_updates() 來檢查節點變更情況。
在 hvd.elastic.State 物件中註冊一些回撥函式，以便當worker成員發生變化時給予響應
1. 比如回撥函式可以處理如下情況：
  1. 當worker數量發生改變時，學習率需要根據新的world size進行相應改變。
  2. 對資料集進行重新分割槽。
2. 這些回撥函式會在"Horovod被重啟之後"和"狀態在節點間同步之前"這兩個階段中間被呼叫。
worker 的增減會觸發其他 worker 上的重置（reset）事件，重置事件會啟用以下幾個操作（具體執行依據情況決定，不一定全部執行）：
1. 判斷該 worker 是否可以繼續執行。
2. 將失效的 worker host 加入到黑名單，下一次組網不會使用blacklist中的host。
3. 在新的 hosts 上啟動 worker 程序。
4. 更新每個 worker 的 rank 資訊。
在重置之後，每個 worker 的狀態會被同步

3.2 入口點

從如下程式碼可知 hvd.elastic.run 就是 horovod/tensorflow/elastic.py 之中的 run 函式。

import horovod.tensorflow as hvd

@hvd.elastic.run

所以我們去這個檔案中探尋。

def run(func):

    from tensorflow.python.framework.errors_impl import UnknownError

    def wrapper(state, *args, **kwargs):

        try:

            return func(state, *args, **kwargs)

        except UnknownError as e:

            if 'HorovodAllreduce' in e.message or \

                    'HorovodAllgather' in e.message or \

                    'HorovodBroadcast' in e.message:

                raise HorovodInternalError(e)

    return run_fn(wrapper, _reset)

3.3 主邏輯

run_fn 函式是關於使用者程式碼的主要邏輯所在，位於 horovod/common/elastic.py。

其主要邏輯是：

初始化 notification_manager；
在 notification_manager 註冊 state；
執行 func 函式，就是使用者的訓練程式碼 train；
在worker程序出現 HorvodInternalError 錯誤或者 HostsUpdateInterrupt 節點增刪時，會捕獲這兩個錯誤，呼叫 reset 來進行容錯處理；

def run_fn(func, reset):

    @functools.wraps(func)

    def wrapper(state, *args, **kwargs):

        notification_manager.init()

        notification_manager.register_listener(state)

        skip_sync = False

        try:

            while True:

                if not skip_sync:

                    state.sync()

                try:

                    return func(state, *args, **kwargs)

                except HorovodInternalError:

                    state.restore()

                    skip_sync = False

                except HostsUpdatedInterrupt as e:

                    skip_sync = e.skip_sync

                reset()

                state.on_reset()

        finally:

            notification_manager.remove_listener(state)

    return wrapper

3.4 出錯處理

在出錯狀態下，當worker程序出現 HorvodInternalError （代表出現錯誤）或者 HostsUpdateInterrupt （代表有節點增刪）時，Horovod 會執行如下流程:

在 hvd.elastic.run 裝飾器中捕獲上述兩個錯誤；
如果丟擲的是 HorvodInternalError 錯誤，則會從最後的一次 commit 狀態中恢復；
重新初始化 Horovod context，然後啟動新的一輪的rendezvous，在rendezvous過程中，舊的worker會被優先被選舉為新的rank-0，因為舊的worker具有上次訓練中的最近狀態；
新的 rank-0 worker 會把狀態同步到其它workers；
繼續訓練；

至此，我們已經分析了horovod 彈性訓練基本架構，下一篇我們分析最主要的部件：Driver。
