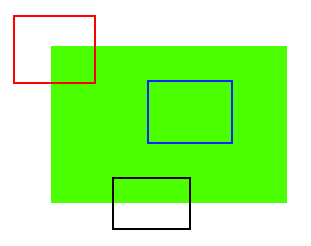

特徵，也稱興趣點或關鍵點，如下：藍框內區域平坦，無特徵；黑框內有“邊緣”，紅框內有“角點”，後二者都可視為“特徵”

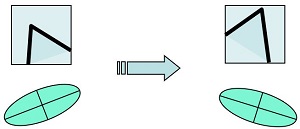

角點作為一種特徵，它具有旋轉不變性，如下：當影象旋轉時，代表角點響應函式 R 的特徵橢圓，其形狀保持不變

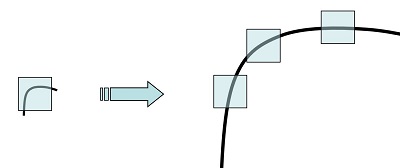

但是，角點不具有尺度不變性，如下：左圖中被檢測為角點的特徵，當放大到右圖的尺度空間時，則會被檢測為邊緣或曲線

下面介紹幾種具有尺度不變性的特徵檢測演算法，如 SIFT、SURF、ORB、BRISK、KAZE 和 AKAZE 等

1 特徵檢測

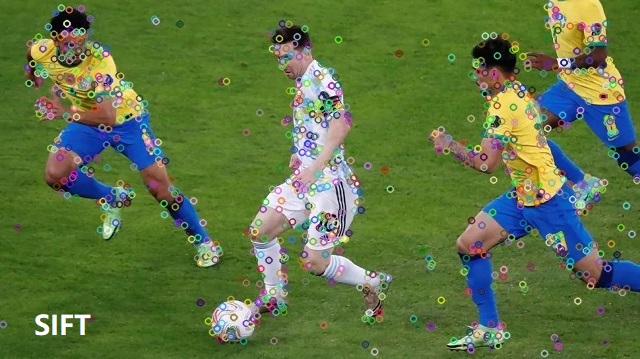

1.1 SIFT

SIFT 全稱 Scale Invariant Feature Transform，是特徵檢測中里程碑式的演算法，也是目前最有效的特徵檢測，該演算法申請了專利，直到 2020年3月才過專利保護期

OpenCV 從 4.4.0 起，已經將 SIFT 移到了主模組 feature2d 中，SIFT 繼承自 Feature2D 類，而 Feature2D 繼承自 Algorithm 類，SIFT 的建立函式 create() 定義如下：

class SIFT : public Feature2D

{

public:

    static Ptr<SIFT> create(

        int nfeatures = 0,               // The number of best features to retain

        int nOctaveLayers = 3,           // The number of layers in each octave. 3 is the value used in D.Lowe paper

        double contrastThreshold = 0.04, // The contrast threshold used to filter out weak features in low-contrast regions

        double edgeThreshold = 10,       // The threshold used to filter out edge-like features

        double sigma = 1.6 );            // The sigma of the Gaussian applied to the input image at the octave 0

Algorithm 類中有兩個虛擬函式：detect() 檢測特徵，compute() 計算描述符

class Feature2D : public virtual Algorithm

{

public:

    /* Detects keypoints in an image (first variant) or image set(second variant). */
    virtual void detect(InputArray image, std::vector<KeyPoint>& keypoints, InputArray mask=noArray() );


    /* Computes the descriptors for a set of keypoints detected in an image (first variant) or image set (second variant). */
    virtual void compute(InputArray image, std::vector<KeyPoint>& keypoints, OutputArray descriptors );

1.2 SURF

SIFT 演算法雖好，但計算速度不夠快，於是 SIFT 的近似版 SURF (Speeded Up Robust Features) 應運而生， SURF 的執行時間約為 SIFT 的 1/3

SURF 屬於 xfeature2d 模組，也繼承自 Feature2D 類，其 create() 函式定義如下：

namespace xfeatures2d

{

class SURF : public Feature2D

{

public:

    static Ptr<SURF> create(

        double hessianThreshold = 100, // Threshold for hessian keypoint detector used in SURF

        int nOctaves = 4,              // Number of pyramid octaves the keypoint detector will use

        int nOctaveLayers = 3,         // Number of octave layers within each octave

        bool extended = false,         // Extended descriptor flag (true, 128-element descriptors; false, 64-element descriptors)

        bool upright = false);         // Up-right or rotated features flag (true,do not compute orientation of features; false, compute orientation)

其中，hessianThreshold 為海森閾值，只有大於該閾值的特徵才會被保留；海森閾值越大，對應檢測到的特徵越少；海森閾值取決於影象對比度，一般 300~500 之間的檢測效果較好

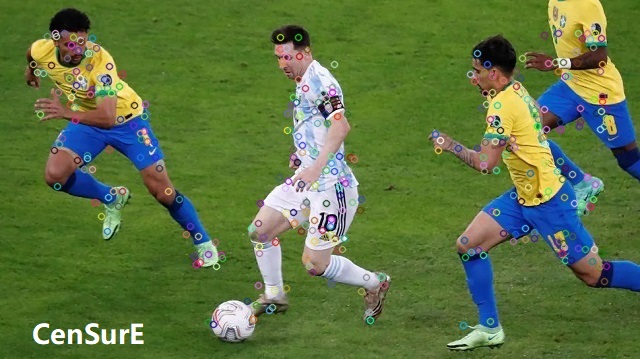

1.3 CenSurE

CenSurE (Center Surround Extremas)，是在 SURF 基礎上做的一種改進，基於 CenSurE 特徵檢測和 M-SURF 特徵描述符，號稱比 SURF 更快，可用於實時處理領域

OpenCV 並沒有完全實現 CenSurE 演算法，而是借鑑衍生出了 StarDetector，其 create() 函式定義如下：

    static Ptr<StarDetector> create(

        int maxSize = 45,                   //

        int responseThreshold = 30,         //

        int lineThresholdProjected = 10,    //

        int lineThresholdBinarized = 8,     //

        int suppressNonmaxSize = 5          //

    );

2 實時特徵檢測

SURF 的執行速度比 SIFT 快 3 倍，但在一些實時處理系統 (視覺里程計) 或低功耗裝置中，SURF 還是不夠快，於是，便有了下面的兩種演算法

2.1 ORB

OpenCV Labs 實現了一種更快的演算法 ORB - Oriented FAST and Rotated BRIEF，它是在 FAST 角點檢測和 BRIEF 特徵描述符的基礎上修改實現的

視覺 SLAM (Simultaneous Localization and Mapping 同步定位與建圖) 領域中，著名的開源專案 ORB-SLAM，其中的特徵提取就是基於 ORB 演算法

OpenCV 中 ORB 的 create() 函式定義如下：

static Ptr<ORB> create (

    int nfeatures = 500,           // The maximum number of features to retain

    float scaleFactor = 1.2f,      // Pyramid decimation ratio, greater than 1

    int nlevels = 8,               // The number of pyramid levels

    int edgeThreshold = 31,        // This is size of the border where the features are not detected

    int firstLevel = 0,            // The level of pyramid to put source image to

    int WTA_K = 2,                 // The number of points that produce each element of the oriented BRIEF descriptor

    ORB::ScoreType scoreType = ORB::HARRIS_SCORE, // The default HARRIS_SCORE means that Harris algorithm is used to rank features

    int patchSize = 31,            // size of the patch used by the oriented BRIEF descriptor

    int fastThreshold = 20         // the fast threshold

 );

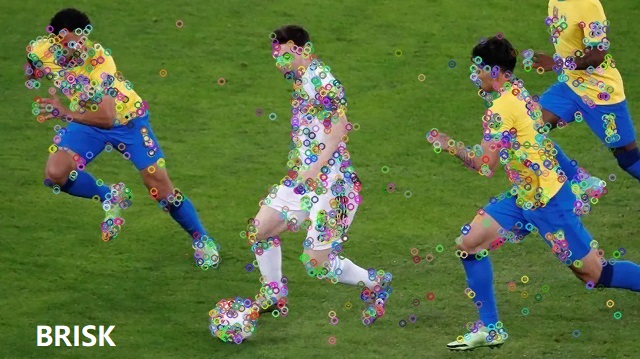

2.2 BRISK

BRISK 號稱比 SURF 的執行速度快一個數量級，它基於 AGAST 角點檢測和 BRIEF 特徵描述符，其中 AGAST 是比 FAST 更快的一種角點檢測演算法

BRISK 的 create() 函式如下：

    /* The BRISK constructor */

    static Ptr<BRISK> create(

        int thresh = 30,            // AGAST detection threshold score

        int octaves = 3,            // octaves detection octaves. Use 0 to do single scale

        float patternScale = 1.0f   // apply this scale to the pattern used for sampling the neighbourhood of a keypoint

    );

    /* The BRISK constructor for a custom pattern, detection thresholdand octaves */

    static Ptr<BRISK> create(

        int   thresh,                           // AGAST detection threshold score

        int   octaves,                          // detection octaves. Use 0 to do single scale.

        const std::vector<float> &radiusList,   // defines the radii(in pixels) where the samples around a keypoint are taken (for keypoint scale 1).

        const std::vector<int> &numberList,     // defines the number of sampling points on the sampling circle.Must be the same size as radiusList..

        float dMax = 5.85f,                     // threshold for the short pairings used for descriptor formation (in pixels for keypoint scale 1)

        float dMin = 8.2f,                      // threshold for the long pairings used for orientation determination (in pixels for keypoint scale 1)

        const std::vector<int>&indexChange = std::vector<int>()  // index remapping of the bits

    );

2.3 BRIEF 描述符

上述 ORB 和 BRISK 中，都提到了 BRIEF 特徵描述符，BRIEF 全稱 Binary Robust Independent Elementary Feature)，是用二進位制串向量來描述特徵的一種方式

SIFT 中的一個特徵，對應著一個由128個浮點陣列成的向量，佔 512 個位元組；而 SURF 的一個特徵，對應著一個由 64個浮點陣列成的向量，佔 256 個位元組

當有成千上萬個特徵時，特徵描述符會佔用大量的記憶體，並且會增加匹配的時間，在一些資源受限的場合，尤其是嵌入式系統中，SIFT 和 SURF 並非最優選擇

而 BRIEF 特徵描述符，採用的是二進位制串，可將所佔位元組縮減為 64 或 32 甚至 16，相比 SIFT 和 SURF，大大減少了對記憶體的佔用，非常適合於實時處理系統

OpenCV 中 BRIEF 描述符的定義如下：

// Class for computing BRIEF descriptors described in @cite calon2010 .

class BriefDescriptorExtractor : public Feature2D

{

public:

    static Ptr<BriefDescriptorExtractor> create(

        int bytes = 32,                  // legth of the descriptor in bytes, valid values are: 16, 32 (default) or 64 .

        bool use_orientation = false);   // sample patterns using keypoints orientation, disabled by default.

};

3 非線性尺度空間

SIFT 和 SURF 是線上性尺度空間內的分析，在構建高斯尺度空間的過程中，高斯濾波會將影象中的邊界和細節資訊等，連同噪聲一起模糊化掉，因此，會造成一定程度上特徵定位精度的損失

為了克服高斯濾波的缺點，2012年，西班牙人 Pablo F. Alcantarilla 利用非線性擴散濾波代替高斯濾波，通過加性粒子分裂法 (Additive Operator Splitting) 構建了非線性尺度空間，提出了 KAZE 演算法

KAZE 是為了紀念“尺度空間分析之父” Iijima 而取得名字，在日語中是 “風” 的意思；AKAZE 是 Accelerated KAZE，顧名思義是 KAZE 的加速版本

3.1 KAZE

KAZE 的 create() 函式如下：

    /* The KAZE constructor */

    static Ptr<KAZE> create (

        bool extended = false,          // Set to enable extraction of extended (128-byte) descriptor

        bool upright = false,           // Set to enable use of upright descriptors (non rotation-invariant)

        float threshold = 0.001f,       // Detector response threshold to accept point

        int nOctaves = 4,               // Maximum octave evolution of the image

        int nOctaveLayers = 4,          // Default number of sublevels per scale level

        KAZE::DiffusivityType diffusivity = KAZE::DIFF_PM_G2  // Diffusivity type. DIFF_PM_G1, DIFF_PM_G2, DIFF_WEICKERT or DIFF_CHARBONNIER

    );

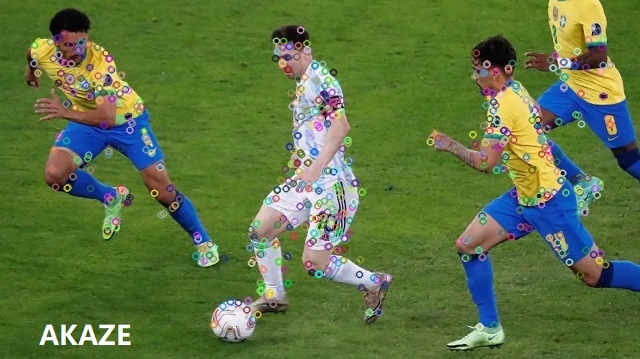

3.2 AKAZE

AKAZE 的 create() 函式如下：

    /* The AKAZE constructor */

    static Ptr<AKAZE> create(

        AKAZE::DescriptorType descriptor_type = AKAZE::DESCRIPTOR_MLDB, // Type of the extracted descriptor: DESCRIPTOR_KAZE, DESCRIPTOR_KAZE_UPRIGHT, DESCRIPTOR_MLDB or DESCRIPTOR_MLDB_UPRIGHT.

        int descriptor_size = 0,                // Size of the descriptor in bits. 0 -> Full size

        int descriptor_channels = 3,            // Number of channels in the descriptor (1, 2, 3)

        float threshold = 0.001f,               // Detector response threshold to accept point

        int nOctaves = 4,                       // Maximum octave evolution of the image

        int nOctaveLayers = 4,                  // Default number of sublevels per scale level

        KAZE::DiffusivityType diffusivity = KAZE::DIFF_PM_G2  // Diffusivity type. DIFF_PM_G1, DIFF_PM_G2, DIFF_WEICKERT or DIFF_CHARBONNIER

    );

3.3 AKAZE vs ORB

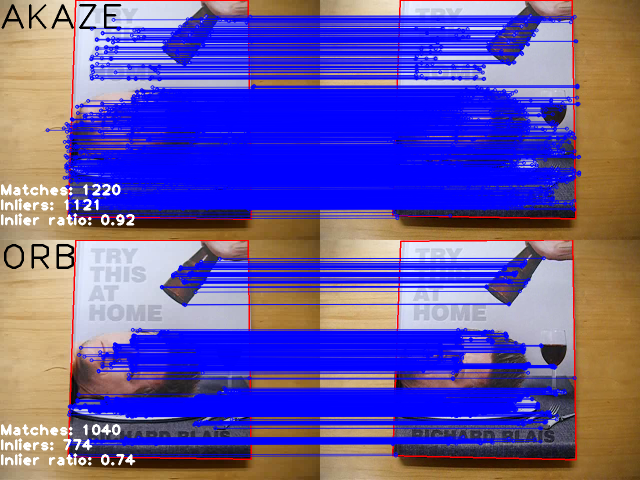

OpenCV Tutorials中，有 ORB 和 AKAZE 的對比實驗，從所選取的影象資料集來看，AKAZE 的檢測效果優於 ORB

4 程式碼例程

2004年 D. Lowe 提出 SIFT 演算法後，在提高運算速度的方向上，先是誕生了比 SIFT 快3倍的 SURF，而後又在 SURF 的基礎上改進出了 CenSurE，宣稱可用於實時處理領域

BRIEF 特徵描述符，利用二進位制串描述符，減少了對記憶體的佔用，提高了匹配的速度，特別適合資源受限的場合，如嵌入式系統

在 BRIEF 的基礎上，ORB 結合 FAST 角點檢測和 BRIEF 描述符，BRISK 結合 AGAST 角點檢測和 BRIEF 描述符，真正實現了實時特徵檢測

KAZE 和 AKAZE 針對高斯濾波的缺點，另闢蹊徑，直接從線性尺度空間跳轉到非線性尺度空間，變換尺度空間後，重新定義了特徵檢測

以上七種特徵檢測的演算法，程式碼例程如下：

#include "opencv2/core.hpp"

#include "opencv2/highgui.hpp"

#include "opencv2/features2d.hpp"

#include "opencv2/xfeatures2d.hpp"

using namespace cv;

int main()

{

    // read

    Mat img = imread("messi.jpg");

    if (img.empty())

        return -1;

    // create and detect

    Ptr<SIFT> detector = SIFT::create();

    // Ptr<xfeatures2d::SURF> detector = xfeatures2d::SURF::create(400);

    // Ptr<xfeatures2d::StarDetector> detector = xfeatures2d::StarDetector::create(20, 20);

    // Ptr<ORB> detector = ORB::create(2000);

    // Ptr<BRISK> detector = BRISK::create();

    // Ptr<KAZE> detector = KAZE::create();

    // Ptr<AKAZE> detector = AKAZE::create();

    std::vector<KeyPoint>  keypoints;

    detector->detect(img, keypoints);

    // draw and show

    Mat img_keypoints;

    drawKeypoints(img, keypoints, img_keypoints);

    imshow("SIFT", img_keypoints);

    waitKey();

}
