CRC校驗原理和verilog實現方法(二)

1 前言

在前面的部落格 CRC校驗原理和verilog實現方法(一) 中，介紹了CRC校驗的原理和手動計算過程。本文說一下我在學習CRC校驗FPGA實現的一點心得體會。

2 線性反饋移位暫存器

線性反饋移位暫存器簡稱LFSR，用於產生可重複的偽隨機序列，也可用來實現CRC校驗。LFSR主要由觸發器(暫存器)、異或門以及反饋線路組成。

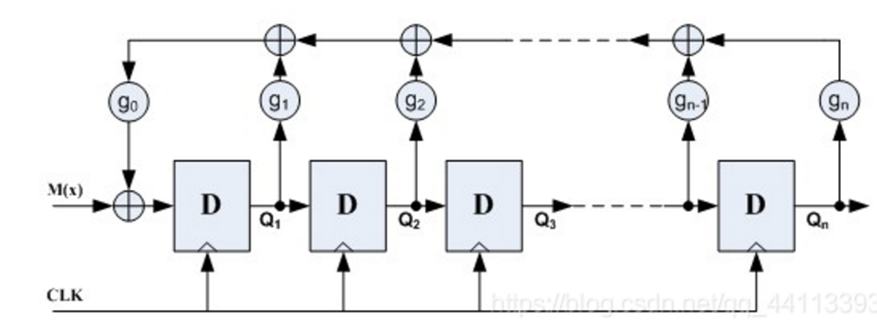

已知多項式，其中gn~g0 是係數，g0取值為1，其他係數可以是0或1。該多項式用二進位制表示為，用LFSR表示為：

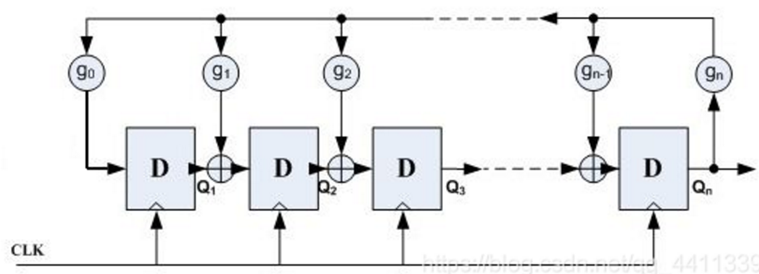

或者表示為：

第一種表示法為伽羅瓦LFSR，第二種表示法叫斐波那契LFSR。

可以看出，對於一個n次多項式，可以使用n-1個移位暫存器和最多n-2個異或門實現。LFSR可以實現模二除法。

3 模2除法與LFSR

把被除數的資料，從第一個暫存器的輸入端接入，就可以實現模二運算。

對於一個n次多項式，可以使用n-1個移位暫存器，和最多n-1個異或門，實現模二運算。

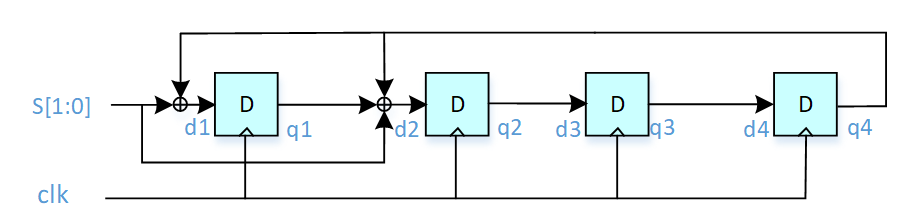

假如被除數是2位的資料S[1:0]=01b，多項式是10011b。在CRC校驗裡面，習慣省略最高位的1，多項式用0011b表示。那麼S除以0011b的模二運算數位電路結構為：

其中d1~d4是暫存器輸入；q1~q4是暫存器輸出。暫存器需要賦初值，一般賦全1或全0。

下面對模二運算的邏輯表示式進行推導。

首先MSB參與計算，此時：

d1=S[1]^q4;

d2= S[1]^q1^q4;

d3=q2;

d4=q3。

經過一次移位後：

q1=d1= S[1]^q4;

q2= d2= S[1]^q1^q4;

q3= d3=q2;

q4= d4=q3。

此時有：

d1=S[0]^q3;

d2= S[0]^ S[1]^q4^q3;

d3= S[1]^q1^q4;

d4= q2。

令c[3:0]={q4,q3,q2,q1}，d[3:0]={d4,d3,d2,d1}，那麼d就是最終的運算結果表示式，如下

d[3]=c[1];

d[2]= S[1]^c[0]^c[3];

d[1]= S[0]^ S[1]^ c[3]^ c[2];

d[0]= S[0]^ c[2]。

令c的初值為0，則01b對0011b的模二除法的餘數為0011。

與手動計算進行對比，結果一致。

上述的被除數S可以換成任意位寬，推導過程一樣，當然S位寬越大，推導越複雜，最終的邏輯表示式也越複雜。

上面的邏輯表示式，用verilog異或邏輯閘很容易實現。

4 CRC校驗的verilog實現

知道如何用verilog實現模二除法，CRC校驗的實現就很容易了。但是CRC校驗模型一般會有一些特定要求，如輸入輸出翻轉、CRC暫存器初始值等。下一篇部落格繼續分享。
