「乾貨」面試官問我如何快速搜尋10萬個矩形？——我說RBUSH

前言

親愛的coder們，我又來了，一個喜歡圖形的程式設計師‍，前幾篇文章一直都在教大家怎麼畫地圖、畫折線圖、畫煙花，難道圖形就是這樣嘛，當然不是，一個很簡單的問題， 如果我在canvas中畫了10萬個點，滑鼠在畫布上移動，靠近哪一個點，哪一個點高亮。有同學就說遇事不決 用for迴圈遍歷哇，我也知道可以用迴圈解決哇，迴圈解決幾百個點可以，如果是幾萬甚至幾百萬個點你還迴圈，你想讓使用者等死？這時就引入今天的主角他來了就是Rbush

RBUSH

我們先看下定義，這個rbush到底能幫我們解決了什麼問題？

RBush是一個high-performanceJavaScript庫，用於點和矩形的二維空間索引。它基於優化的R-tree資料結構，支援大容量插入。空間索引是一種用於點和矩形的特殊資料結構，允許您非常高效地執行“此邊界框中的所有專案”之類的查詢（例如，比在所有專案上迴圈快數百倍）。它最常用於地圖和資料視覺化。

看定義他是基於優化的R-tree資料結構，那麼R-tree又是什麼呢？

R-trees是用於空間訪問方法的樹資料結構，即用於索引多維資訊，例如地理座標、矩形或多邊形。R-tree 在現實世界中的一個常見用途可能是儲存空間物件，例如餐廳位置或構成典型地圖的多邊形：街道、建築物、湖泊輪廓、海岸線等，然後快速找到查詢的答案例如“查詢我當前位置 2 公里範圍內的所有博物館”、“檢索我所在位置 2 公里範圍內的所有路段”（以在導航系統中顯示它們）或“查詢最近的加油站”（儘管不將道路進入帳戶）。

R-tree的關鍵思想是將附近的物件分組，並在樹的下一個更高級別中用它們的最小邊界矩形表示它們；R-tree 中的“R”代表矩形。由於所有物件都位於此邊界矩形內，因此不與邊界矩形相交的查詢也不能與任何包含的物件相交。在葉級，每個矩形描述一個物件；在更高級別，聚合包括越來越多的物件。這也可以看作是對資料集的越來越粗略的近似。說著有點抽象，還是看一張圖：

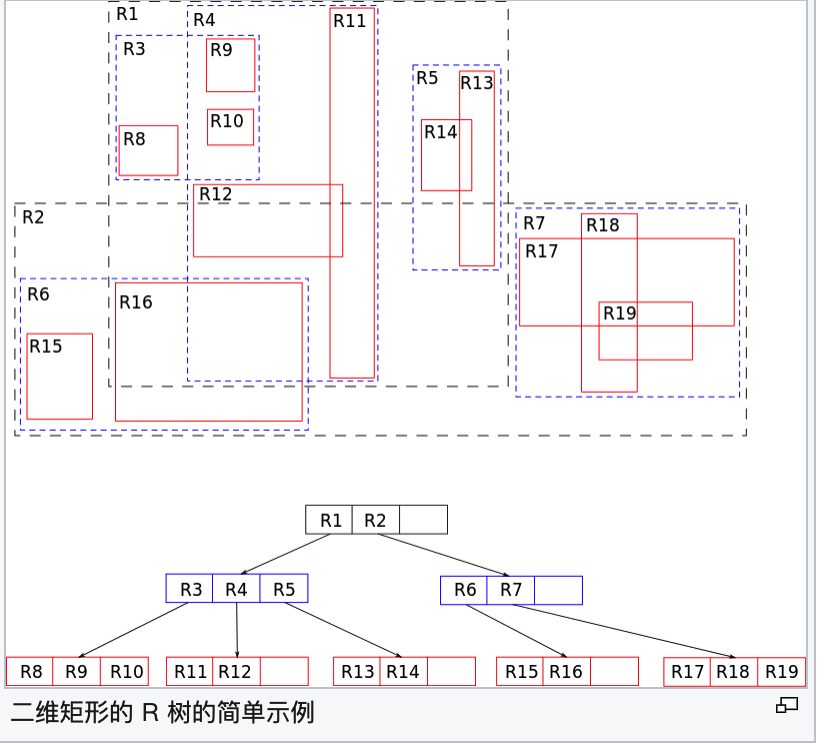

我來詳細解釋下這張圖：

  1. 首先我們假設所有資料都是二維空間下的點，我們從圖中這個R8區域說起，也就是那個shape of data object。別把那一塊不規則圖形看成一個數據，我們把它看作是多個數據圍成的一個區域。為了實現R樹結構，我們用一個最小邊界矩形恰好框住這個不規則區域，這樣，我們就構造出了一個區域：R8。R8的特點很明顯，就是正正好好框住所有在此區域中的資料。其他實線包圍住的區域，如R9，R10，R12等都是同樣的道理。這樣一來，我們一共得到了12個最最基本的最小矩形。這些矩形都將被儲存在子結點中。

  2. 下一步操作就是進行高一層次的處理。我們發現R8，R9，R10三個矩形距離最為靠近，因此就可以用一個更大的矩形R3恰好框住這3個矩形。

  3. 同樣道理，R15，R16被R6恰好框住，R11，R12被R4恰好框住，等等。所有最基本的最小邊界矩形被框入更大的矩形中之後，再次迭代，用更大的框去框住這些矩形。

演算法

插入

為了插入一個物件，樹從根節點遞迴遍歷。在每一步，檢查當前目錄節點中的所有矩形，並使用啟發式方法選擇候選者，例如選擇需要最少放大的矩形。搜尋然後下降到這個頁面，直到到達葉節點。如果葉節點已滿，則必須在插入之前對其進行拆分。同樣，由於窮舉搜尋成本太高，因此採用啟發式方法將節點一分為二。將新建立的節點新增到上一層，這一層可以再次溢位，並且這些溢位可以向上傳播到根節點；當這個節點也溢位時，會建立一個新的根節點並且樹的高度增加。

搜尋

在範圍搜尋中，輸入是一個搜尋矩形（查詢框）。搜尋從樹的根節點開始。每個內部節點包含一組矩形和指向相應子節點的指標，每個葉節點包含空間物件的矩形（指向某個空間物件的指標可以在那裡）。對於節點中的每個矩形，必須確定它是否與搜尋矩形重疊。如果是，則還必須搜尋相應的子節點。以遞迴方式進行搜尋，直到遍歷所有重疊節點。當到達葉節點時，將針對搜尋矩形測試包含的邊界框（矩形），如果它們位於搜尋矩形內，則將它們的物件（如果有）放入結果集中。

讀著就複雜，但是社群裡肯定有大佬替我們封裝好了，就不用自己再去手寫了，寫了寫估計不一定對哈哈哈。

RBUSH 用法

用法








// as a ES module
import RBush from 'rbush';
​
// as a CommonJS module
const RBush = require('rbush');


建立一個樹








const tree = new RBush(16);


後面的16 是一個可選項，RBush 的一個可選引數定義了樹節點中的最大條目數。 9（預設使用）是大多數應用程式的合理選擇。 更高的值意味著更快的插入和更慢的搜尋，反之亦然。

插入資料








const item = {
    minX: 20,
    minY: 40,
    maxX: 30,
    maxY: 50,
    foo: 'bar'
};
tree.insert(item);


刪除資料








tree.remove(item);


預設情況下，RBush按引用移除物件。但是，您可以傳遞一個自定義的equals函式，以便按刪除值進行比較，當您只有需要刪除的物件的副本時（例如，從伺服器載入），這很有用：








tree.remove(itemCopy, (a, b) => {
    return a.id === b.id;
});


刪除所有資料








tree.clear();


搜尋








const result = tree.search({
    minX: 40,
    minY: 20,
    maxX: 80,
    maxY: 70
});


api 介紹完畢下面開始進入實戰環節一個簡單的小案例——canvas中畫布搜尋的。

用圖片填充畫布

填充畫布的的過程中，這裡和大家介紹一個canvas點的api ——createPattern

**CanvasRenderingContext2D**.createPattern()是 Canvas 2D API 使用指定的影象 (CanvasImageSource)建立模式的方法。 它通過repetition引數在指定的方向上重複元影象。此方法返回一個CanvasPattern物件。

第一個引數是填充畫布的資料來源可以是下面這：

第二個引數指定如何重複影象。允許的值有：

如果為空字串 ('') 或null (但不是undefined)，repetition將被當作"repeat"。

程式碼如下：

這邊有個小提醒的就是圖片載入成功的回撥裡面去給畫布建立模式，然後就是this 指向問題， 最後就是填充畫布。

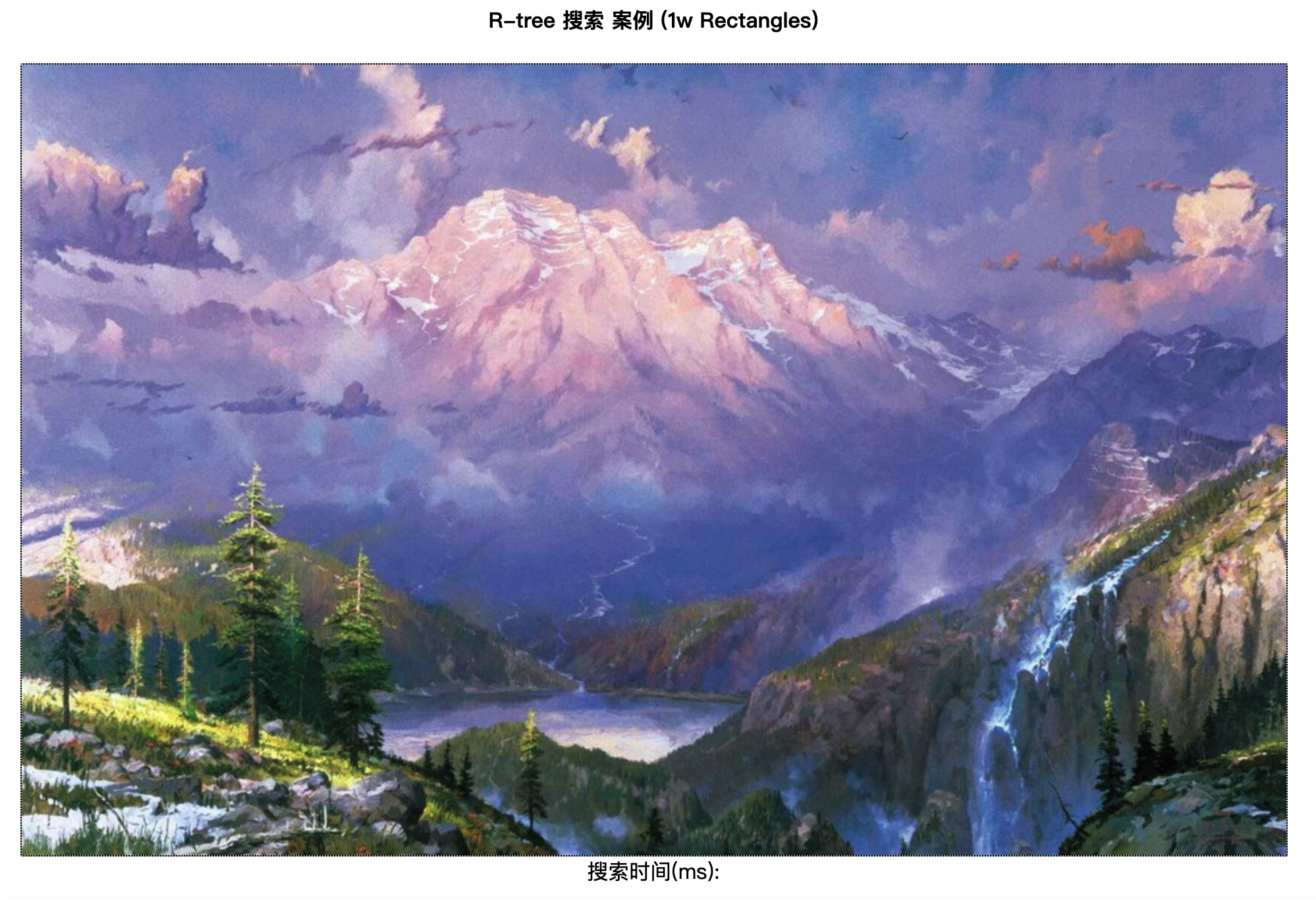

如圖：

資料的生成

資料生成主要在畫布的寬度 和長度的範圍內隨機生成10萬個矩形。插入到rbush資料的格式就是有minX、maxX、minY、maxY。這個實現的思路也是非常的簡單哇， minX用畫布的長度Math.random minY 就是畫布的高度Math.random. 然後最大再此基礎上隨機*20 就OK了，一個矩形就形成了。這個實現的原理就是左上和右下兩個點可以形成一個矩形。程式碼如下：

然後迴圈加入10萬條資料：

畫布填充

這裡我建立一個和當前畫布一抹一樣的canvas，但是裡面畫了n個矩形，將這個畫布 當做圖片填充到原先的畫布中。

然後在載入資料的時候，在當前畫布畫了10000個矩形。這時候新建的畫布有東西了，然後我們用一個drawImage api ,

這個api做了這樣的一個事，就是將畫布用特定資源填充，然後你可以改變位置，後面有引數可以修改，這裡我就不多介紹了，傳送門

this.ctx.drawImage(this.memCanv, 0, 0)

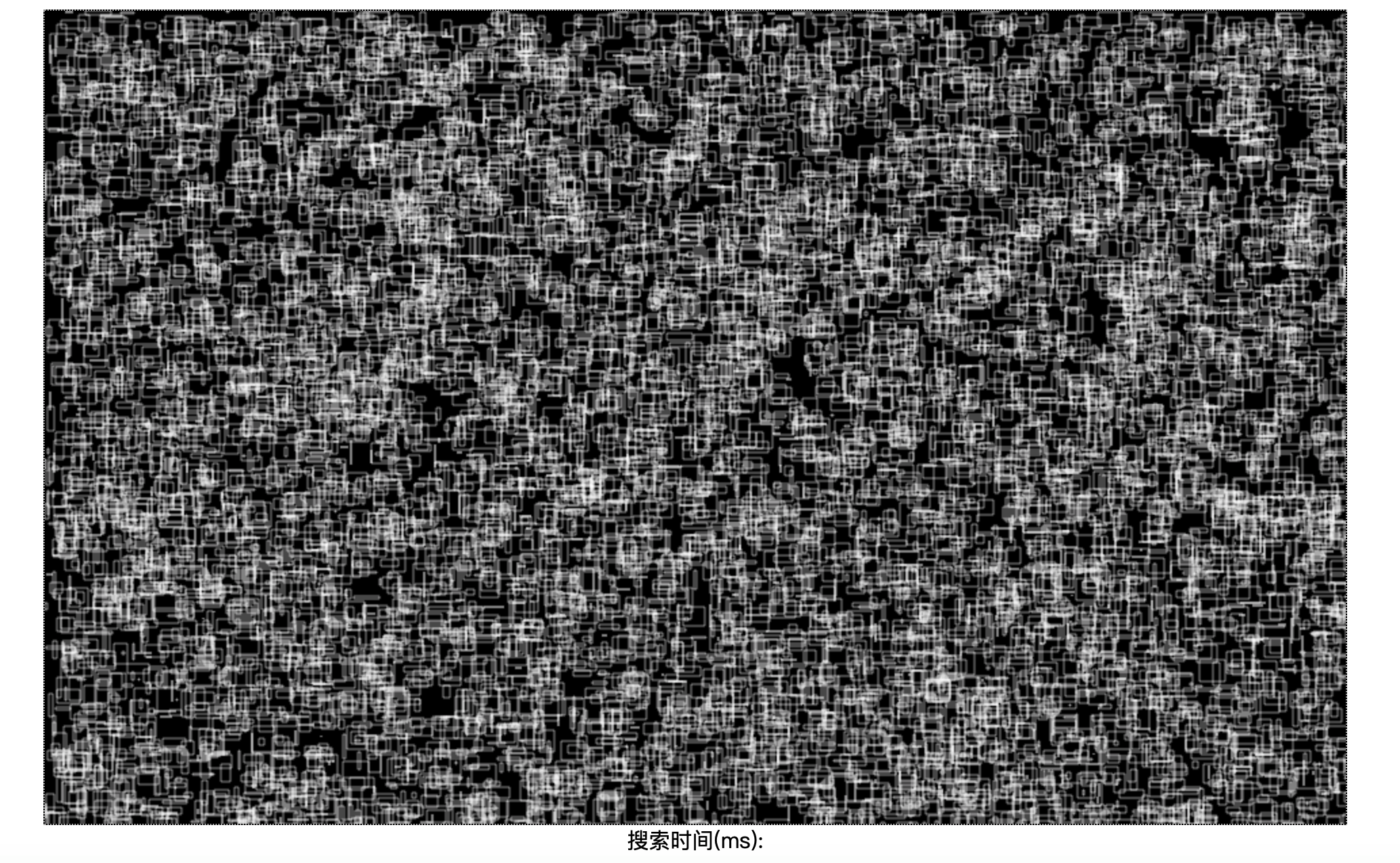

我們看下效果：

新增互動

新增互動， 就是對畫布新增mouseMove 事件， 然後呢我們以滑鼠的位置，形成一個搜尋的資料，然後我在統計花費的時間，然後你就會發現，這個Rbush 是真的快。程式碼如下：

 this.canvas.addEventListener('mousemove', this.handler.bind(this))
 // mouseMove 事件
 handler(e) {
    this.clearRect()
    const x = e.offsetX
    const y = e.offsetY
    this.bbox.minX = x - 20
    this.bbox.maxX = x + 20
    this.bbox.minY = y - 20
    this.bbox.maxY = y + 20
    const start = performance.now()
    const res = this.tree.search(this.bbox)
    this.ctx.fillStyle = this.pattern
    this.ctx.strokeStyle = 'rgba(255,255,255,0.7)'
    res.forEach((item) => {
      this.drawRect(item)
    })
    this.ctx.fill()
    this.res.innerHTML =
      'Search Time (ms): ' + (performance.now() - start).toFixed(3)
  }

這裡給大家講解一下，現在我們畫布是黑白的， 然後以滑鼠搜尋到資料後，然後我們畫出對應的矩形，這時候呢，可以將矩形的填充模式改成 pattern 模式，這樣便於我們看的更加明顯。fillStyle可以填充3種類型：

ctx.fillStyle = color;
ctx.fillStyle = gradient;
ctx.fillStyle = pattern;

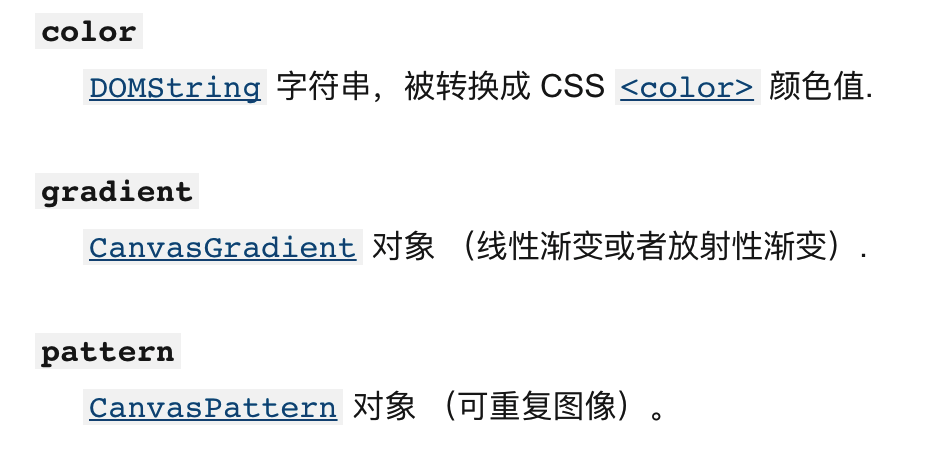

分別代表的是：

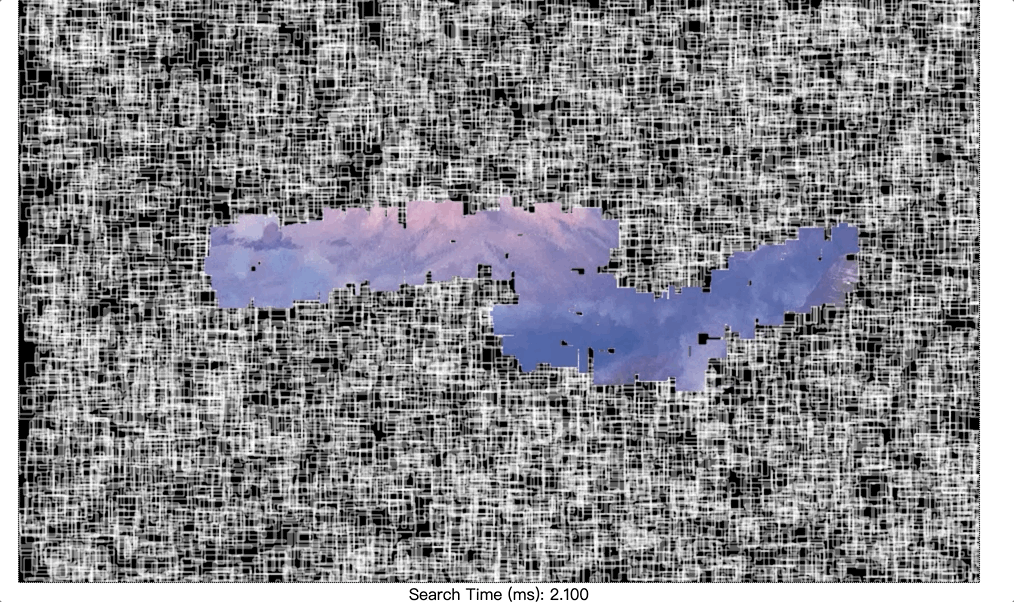

OK講解完畢， 直接gif 看在1萬個矩形的搜尋中Rbush的表現怎麼樣。

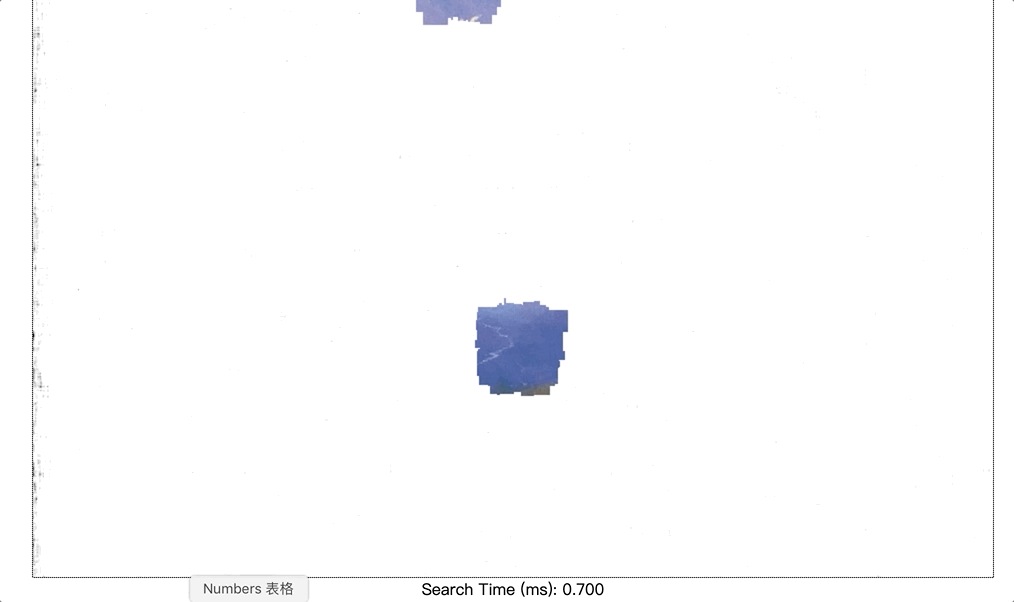

這是1萬個矩形我換成10萬個矩形我們在看看效果：

我們發現增加到10萬個矩形，速度還是非常快的，增加到100萬個矩形，canvas 已經有點畫不出來了，整個頁面已經卡頓了，這邊涉及到canvas的效能問題，當圖形的數量過多，或者數量過大的時候，fps會大幅度下降的。

總結

最後總結下：rbush 是一種空間索引搜尋演算法，當你涉及到空間幾何搜尋的時候，尤其在地圖場景下，因為Rbush 實現的原理是比較搜尋物體的boundingBox 和已知的boundingBox 求交集， 如果不相交，那麼在樹的遍歷過程中就已經過濾掉了。最後文章寫作不易，如果有錯誤的話歡迎指正。如果看了對你有幫助的話，希望你能為我點個關注 和， 這是對我最大的支援！
