論文主要資訊

文章概要

  • 整合decoupled head、SimOTA、anchor-free、NMS-free等strategy
  • 比賽第1名：僅使用YOLOX-L，獲得CVPR2021的Workshop on Autonomous Driving的第1名，詳見原paper
  • 部署程式碼：ONNX、TensorRT、NCNN和Openvino

背景

  • YOLOv5效能最優：48.2% AP on COCO at 13.7 ms

  • 過去兩年的major advance

    方向 方法
    anchor-free detectors FCOS、CenterNet、CornerNet
    advanced label assignment strategies Freeanchor、ATSS、PAA、Autoassign、IQDet、OTA
    end-to-end (NMS-free) detectors DETR、End-to-end object detection with fully convolutional network、PSS

  • 問題：過去兩年的major advance未被整合到YOLO系列，YOLOv4和v5仍然是anchor-based、訓練時仍使用hand-crafted assigning rules

  • insight：對於anchor-based pipeline，YOLOv4和v5可能有點over-optimized

  • baseline：YOLOv3-SPP（Darknet53）

YOLOX-DarkNet53

實現細節

  • consistent settings：從baseline到final model的訓練設定mostly一致

  • epoch：300個epoch，5個epoch的warm up

  • 資料集：COCO train2017

  • 優化器：SGD，momentum 0.9

  • weight decay：0.0005

  • 學習率：lr×BatchSize/64（linear scaling），lr=0.01，cosine lr schedule

  • batch size：128 for 8-GPU

  • input size：448 to 832 with 32 strides

  • inference setting：FP16-precision，batch=1，single Tesla V100

YOLOv3 baseline

  • baseline：YOLOv3-SPP
  • 改動：新增EMA weights updating、cosine lr schedule、IoU loss、IoU-aware branch（這些trick和YOLOX帶來的improvement是orthogonal的，因此把這些trick放在baseline中）
  • 資料增強：使用RandomHorizontalFlip、ColorJitter、multi-scale，放棄RandomResizedCrop（因為它和mosaic augmentation有些重合）
  • 效能：COCO val上AP達到38.5%，詳見消融實驗

筆者認為，在選baseline的時候，應該具備至少兩點：效能還不錯，用的trick還少。像常用的RetinaNet，基本就是隨手造的一個普通模型，純為focal loss服務的，幾乎沒加太多trick，這樣的工作就很適合用來驗證我們自己改進出來的東西是否好用。

有的時候trick用得太多，自己的東西加上去不但不漲點，還掉點。但要注意，這個時候不一定是你的東西有問題，很可能是和哪一個trick衝突了。

——引自《目標檢測》-第24章-YOLO系列的又一集大成者：YOLOX！ - 知乎 (zhihu.com)

這篇知乎文章不錯，建議再次閱讀。

Decoupled head

  • 問題：在OD中，classification任務和regression任務之間存在conflict

實驗

以下2個實驗說明，coupled head會損害效能：

  • 使用decoupled head替換coupled head會提高收斂速度，如下圖（圖3）所示

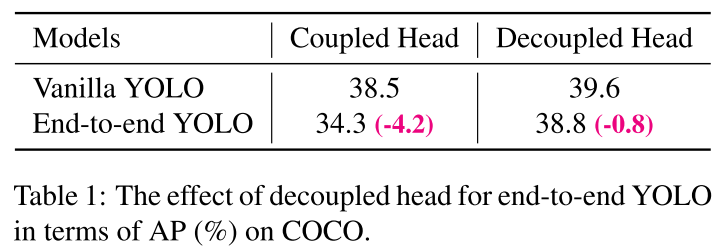

  • decoupled head對end-to-end版本的YOLO很重要，如下表（表1）所示。如果使用coupled head，從YOLO轉為End-to-end YOLO後AP下降4.2，而如果使用decoupled head則AP只下降0.8

思路

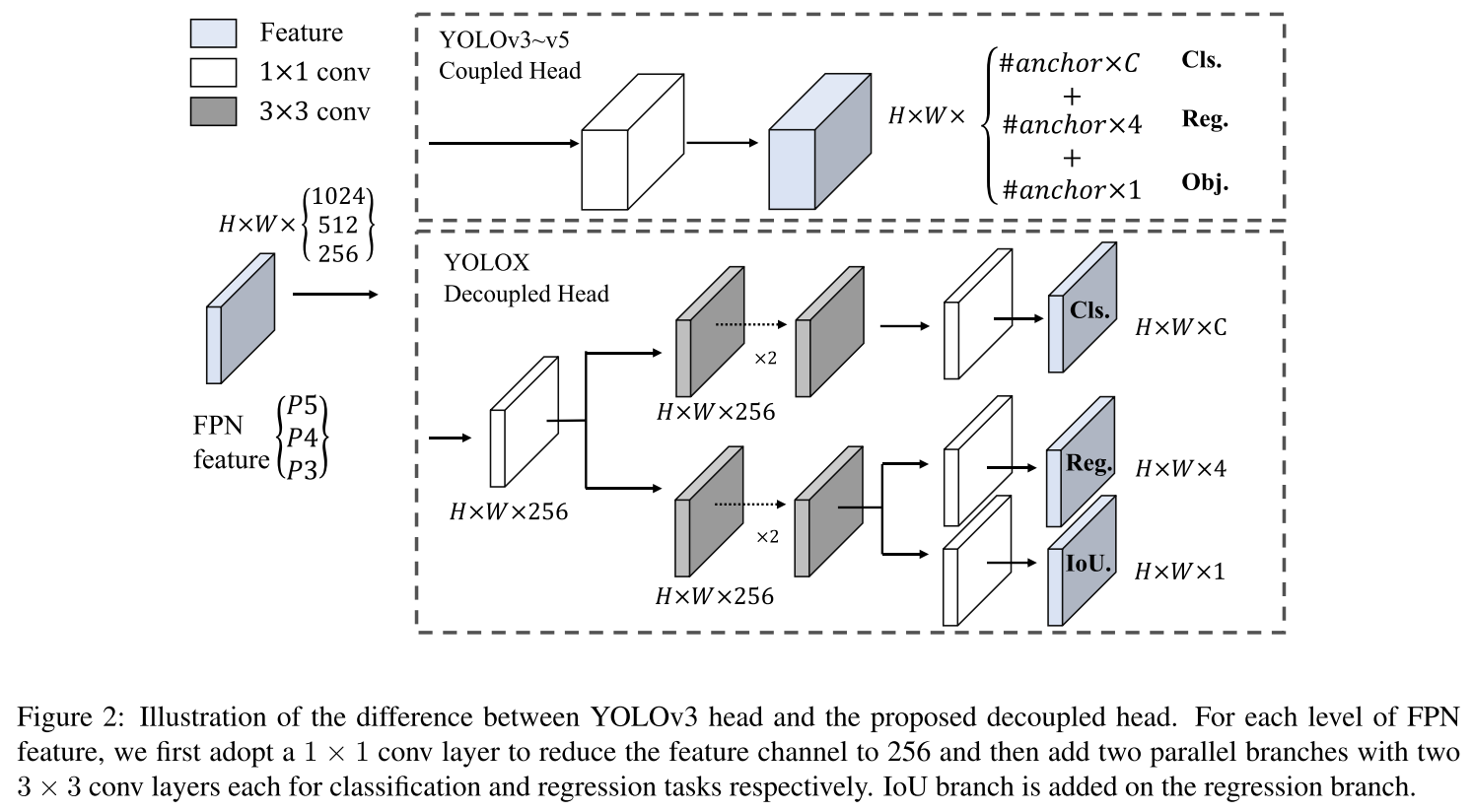

YOLO在FPN自頂向下路徑上的3個level（P5、P4、P3，通道數分別為1024、512、256）上進行detection

  • coupled head：通過卷積直接得到最終的1個輸出，形狀為[H, W, n_anchor×(C+4+1) ]，其中cls（預測是C個類別中的哪一個類）佔用C個通道、reg（座標）佔用4個通道、obj（區分是前景背景）佔用1個通道。
  • decoupled head：先用1個1×1卷積層把通道數減少到256，然後用2個並行分支（每個分支包括2個3×3卷積層）分別進行regression和classification，並在regression分支上新增一個IoU分支。3個分支（cls、reg、IoU）輸出的形狀分別為[H,W,C]、[H,W,4]、[H,W,1]

cls分支只計算正樣本分類loss。簡而言之cls用於分類但不用於劃分正負樣本，正負樣本交給obj branch做了。另外使用SimOTA之後，FCOS樣本匹配階段的FPN分層就被取消了，匹配(包括分層)由SimOTA自動完成

————《目標檢測》-第24章-YOLO系列的又一集大成者：YOLOX！ - 知乎 (zhihu.com)一文中paper原作者的評論

story

我們一開始並沒有計劃對檢測頭進行解耦，而是在將 YOLOX 推進到“端到端（ 無需NMS ）”時發現，不論調整損失權重還是控制梯度回傳，End2end 的 YOLOX 始終比標準的 YOLOX 低 4~5 個點（ 如 Table1 ），這與我們在 DeFCN 裡獲得的認知不符。偶然間我們把原始的 YOLO Head 換成 decoupled head，發現這裡的差距又顯著縮小了，這樣的現象說明當前 YOLO Head 的表達能力可能有所欠缺。於是我們將 decoupled head 應用到了非 End2End YOLO 上，結果就如 Fig.3 的所示：不僅在峰值的效能有所提升，收斂速度也明顯加快。結合之前 End2end 的實驗，這兩個現象充分說明 YOLO 系列一直以來使用的檢測頭可能是不合理的。

————如何評價曠視開源的YOLOX，效果超過YOLOv5? - 知乎 (zhihu.com)中paper原作者的回答

Strong data augmentation

  • 設定：使用Mosaic（ultralytics-YOLOv3提出）和MixUp，在最後15個epoch停止
  • 發現：在使用strong data augmentation之後，作者發現ImageNet預訓練不再有益，因此之後的model都是train from scratch。（如何理解“之後”一詞？見表2，可知作者是一個個迭代增加模組或trick的）
  • 實驗：見消融實驗

Anchor-free

  • anchor機制的問題

    • 聚類：在訓練前需要通過聚類生成anchor，這些anchor是domain-specific and less generalized
    • complexity：增加了detection head的complexity；每張image中prediction的數量也增加了，而在裝置間（比如從NPU到CPU）移動大量prediction的耗時可能會是個瓶頸
  • anchor-free的優點：減少了需要heuristic tuning和Anchor Clustering 、Grid Sensitive等trick的引數的數量，使得decoder的training和decoding相對更簡單
  • anchor-free YOLO：
    • location：每個location只預測1個box並直接預測4個值（相對於網格左上角的2個offset、box的高度和寬度）
    • 正樣本：將每個object的center location作為正樣本
    • scale range：按照FCOS那樣，預定義1個scale range，根據每個object的size將每個object分配到對應的FPN level
  • 實驗：見消融實驗

multi positives

  • 問題：對於每個object，如果只將其center location視為正樣本，那就只有1個正樣本而忽略了其它高質量的prediction。
  • 潛力：對這些高質量prediction進行優化，可能帶來beneficial gradient，這可能會緩解training過程中正/負取樣的極端不平衡
  • center sampling：如FSOS的center sampling，本文將每個object的center region（3×3）中的所有location作為正樣本
  • 實驗：見消融實驗

SimOTA

  • label assignment應滿足的4點

    • loss/quality aware
    • center prior
    • 每個GT的positive anchor的數量應該是動態的（簡化為dynamic top-k）。注：“anchor”在anchor-free detector中指“anchor point”，在YOLO中指“grid”
    • global view

  • OTA：

    • 作者：該方法之前就由曠視提出
    • 思路：OTA從global視角分析label assignment並將其formulate為1個Optimal Transport (OT)問題
    • 效果：SOTA

  • Sinkhorn-Knopp：使用Sinkhorn-Knopp演算法解決OT問題會增加25%的訓練時長，這對於300個epoch來說非常expensive。因此將其簡化為dynamic top-k策略，命名為SlimOTA

  • SlimOTA：

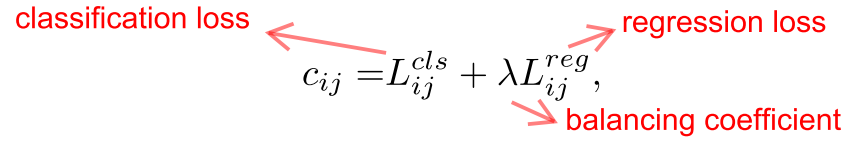

    • pair-wise matching degree：首先計算pair-wise matching degree（通過每個prediction-GT pair的cost或quality來表徵），SlimOTA中GT \(g_i\)和prediction \(p_j\)之間的cost \(c_{ij}\)如上所示
    • 對於GT \(g_i\)，在1個固定的center region中選擇cost最小的top-k predictions作為positive sample。注：對於每個GT，k的值是不同的，詳見OTA中的Dynamic k Estimation
    • 最後，這些positive prediction對應的grid被指定為positives，其餘grid被指定為negatives

  • 實驗：見消融實驗

End-to-end(NMS-free) YOLO

  • end-to-end：按照PSS，添加了2個額外的卷積層、one-to-one label assignment和stop gradient，這使得detector變成end-to-end

    • optional module：這稍微降低了preformance和inference speed，因此並不將其納入本文的final module，而是將其作為一個optional module
  • 實驗：見消融實驗

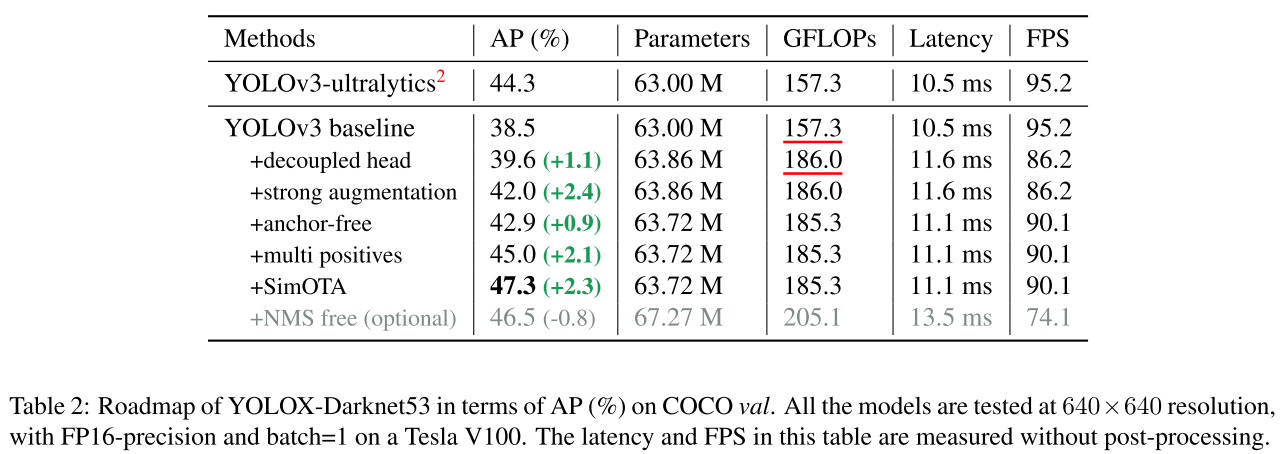

消融實驗

  • decoupled head稍微增加了模型size
  • 除了NMS-free，其它strategy都有效漲點並且沒有成本/成本很小

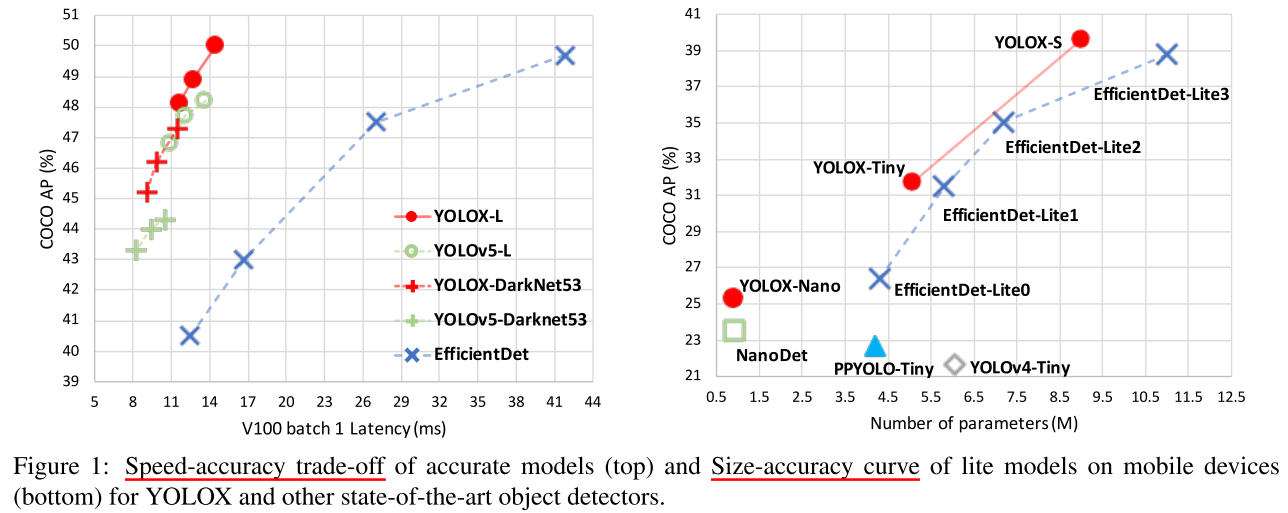

效能對比

除了darknet53，YOLOX在其它不同size的backbone上同樣實現了improvement

這張圖中不同方法的軟硬體差異是somewhat controlled

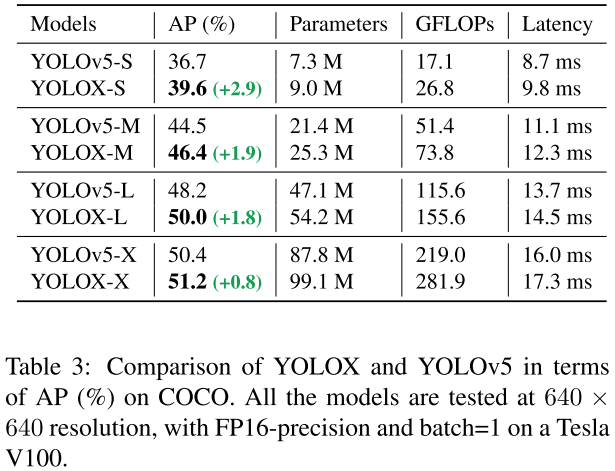

YOLOX-L

  • backbone：採用YOLOv5的backbone以進行對比，包括modified CSPNet、SiLU activation、the PAN head
  • scaling rule：按照YOLOv5的scale rule，得到YOLOX-S、YOLOX-M、YOLOX-L和YOLOX-X
  • 效能：AP提高1%到3%，時間稍稍增加（因為decoupled head）

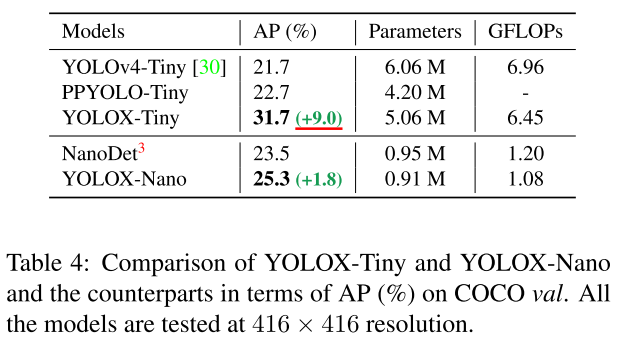

YOLOX-Tiny & YOLOX-Nano

  • YOLOX-Tiny：

    • 思路：通過shrink模型而得到（沒說怎麼shrink的）
    • 效能：AP提高9%，而模型size差不多
  • YOLOX-Nano：
    • 思路：採用depth wise convolution
    • 效能：模型size更小，但AP卻高出1.8%

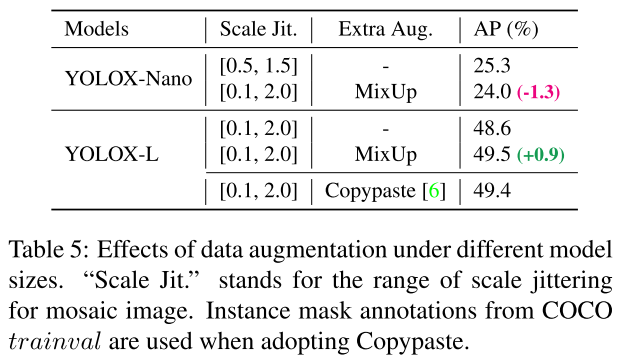

Model size V.S. Data augmentation

  • 本文的mixup：mixup with scale jittering

    • heavier：本文的mixup實現比原版heavier
    • 思路：受Copypaste啟發，本文在mixup兩張圖片之前會按隨機比例抖動2個影象
    • 效果：Copypaste需要instance mask annotation，而mixup不需要，但兩者的AP差不多
    • 作用：當沒有instance mask annotation時，mixup with scale jittering可以作為Copypaste的替代品

  • 不同size的模型適用的augmentation不同

    • large model：適合增強augmentation

      • YOLOX-L：應用MixUp可以將AP提高0.9%
    • small model：適合減少或弱化augmentation
      • YOLOX-Nano：弱化mosaic（scale range從[0.1, 2.0]到[0.5, 1.5]）並移除mixup，AP提高1.3%

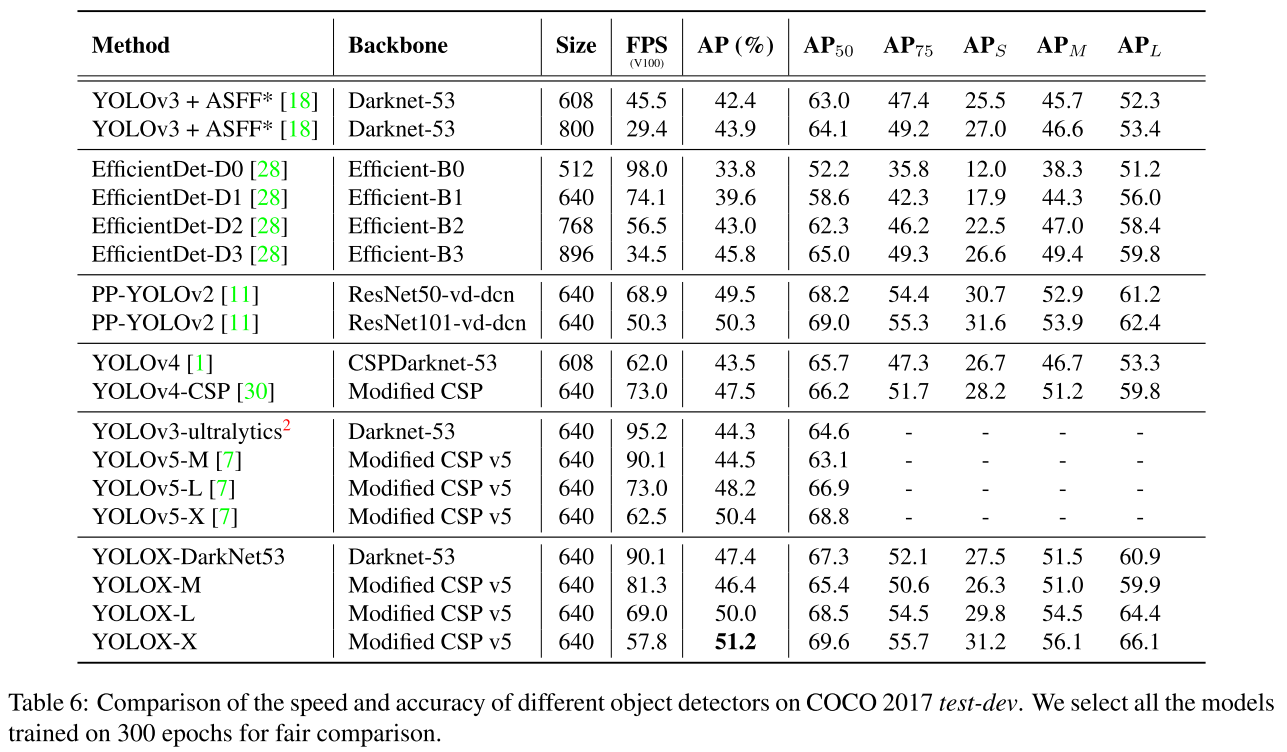

SOTA

  • 注：因為軟硬體差異，上表（表6）中inference speed通常是uncontrolled
  • 補充：
    • Scale-YOLOv4、YOLOv5-P6等模型效能更高，但size更大
    • Transformer based detector將accuracy-SOTA推高到了∼60 AP

參考連結

本筆記的參考連結，都很不錯，特別是第2篇，建議閱讀！
