Java實戰：教你如何進行資料庫分庫分表

摘要：本文通過實際案例，說明如何按日期來對訂單資料進行水平分庫和分表，實現資料的分散式查詢和操作。

本文分享自華為雲社群《資料庫分庫分表Java實戰經驗總結丨【綻放吧！資料庫】》，作者： jackwangcumt。

我們知道，當前的應用都離不開資料庫，隨著資料庫中的資料越來越多，單表突破效能上限記錄時，如MySQL單表上線估計在近千萬條內，當記錄數繼續增長時，從效能考慮，則需要進行拆分處理。而拆分分為橫向拆分和縱向拆分。一般來說，採用橫向拆分較多，這樣的表結構是一致的，只是不同的資料儲存在不同的資料庫表中。其中橫向拆分也分為分庫和分表。

1 示例資料庫準備

為了說清楚如何用Java語言和相關框架實現業務表的分庫和分表處理。這裡首先用MySQL資料庫中建立兩個獨立的資料庫例項，名字為mydb和mydb2，此可演示分庫操作。另外在每個資料庫例項中，建立12個業務表，按年月進行資料拆分。具體的建立表指令碼如下：

CREATE TABLE `t_bill_2021_1` (

  `order_id` bigint(20) NOT NULL  COMMENT '訂單id',

  `user_id` int(20) NOT NULL COMMENT '使用者id',

  `address_id` bigint(20) NOT NULL COMMENT '地址id',

  `status` char(1) DEFAULT NULL COMMENT '訂單狀態',

  `create_time` datetime DEFAULT NULL COMMENT '建立時間',

  PRIMARY KEY (`order_id`) USING BTREE

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

CREATE TABLE `t_bill_2021_2` (

  `order_id` bigint(20) NOT NULL  COMMENT '訂單id',

  `user_id` int(20) NOT NULL COMMENT '使用者id',

  `address_id` bigint(20) NOT NULL COMMENT '地址id',

  `status` char(1) DEFAULT NULL COMMENT '訂單狀態',

  `create_time` datetime DEFAULT NULL COMMENT '建立時間',

  PRIMARY KEY (`order_id`) USING BTREE

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

-- 省略....

CREATE TABLE `t_bill_2021_12` (

  `order_id` bigint(20) NOT NULL  COMMENT '訂單id',

  `user_id` int(20) NOT NULL COMMENT '使用者id',

  `address_id` bigint(20) NOT NULL COMMENT '地址id',

  `status` char(1) DEFAULT NULL COMMENT '訂單狀態',

  `create_time` datetime DEFAULT NULL COMMENT '建立時間',

  PRIMARY KEY (`order_id`) USING BTREE

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci;

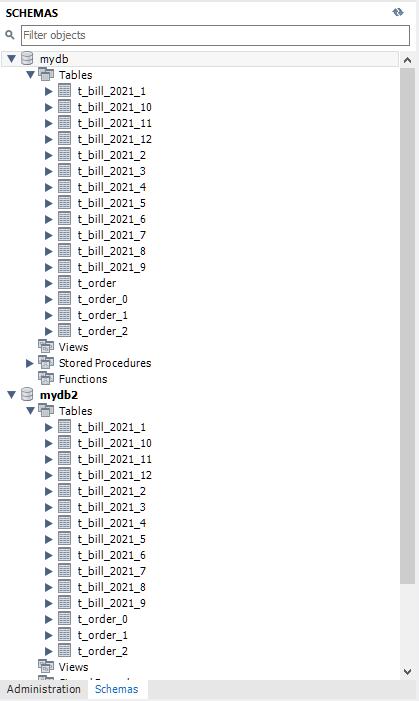

成功執行指令碼後，在MySQL管理工具中可以看到如下的示例介面：

2 分庫分表實現

在Java語言下的框架中，有眾多的開源框架，其中關於分庫分表的框架，可以選擇Apache ShardingSphere，其官網介紹說：ShardingSphere 是一套開源的分散式資料庫解決方案組成的生態圈，它由 JDBC、Proxy 和 Sidecar（規劃中）這 3 款既能夠獨立部署，又支援混合部署配合使用的產品組成。它們均提供標準化的資料水平擴充套件、分散式事務和分散式治理等功能，可適用於如 Java 同構、異構語言、雲原生等各種多樣化的應用場景。Apache ShardingSphere 5.x 版本開始致力於可插拔架構。目前，資料分片、讀寫分離、資料加密、影子庫壓測等功能，以及 MySQL、PostgreSQL、SQLServer、Oracle 等 SQL 與協議的支援，均通過外掛的方式織入專案。官網地址為： https://shardingsphere.apache.org/index_zh.html 。

下面的示例採用Spring Boot框架來實現，相關的庫通過Maven進行管理。首先給出pom.xml配置檔案的定義：

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">

    <modelVersion>4.0.0</modelVersion>

    <parent>

        <groupId>org.springframework.boot</groupId>

        <artifactId>spring-boot-starter-parent</artifactId>

        <version>2.5.3</version>

        <relativePath/> <!-- lookup parent from repository -->

    </parent>

    <groupId>com.example</groupId>

    <artifactId>wyd</artifactId>

    <version>0.0.1-SNAPSHOT</version>

    <name>wyd</name>

    <description>Demo project for Spring Boot</description>

    <properties>

        <java.version>1.8</java.version>

        <mybatis-plus.version>3.1.1</mybatis-plus.version>

        <sharding-sphere.version>4.0.0-RC2</sharding-sphere.version>

        <shardingsphere.version>5.0.0-beta</shardingsphere.version>

    </properties>

    <dependencies>

        <dependency>

            <groupId>org.springframework.boot</groupId>

            <artifactId>spring-boot-starter-web</artifactId>

        </dependency>

        <dependency>

            <groupId>org.mybatis.spring.boot</groupId>

            <artifactId>mybatis-spring-boot-starter</artifactId>

            <version>2.0.1</version>

        </dependency>

        <dependency>

            <groupId>com.baomidou</groupId>

            <artifactId>mybatis-plus-boot-starter</artifactId>

            <version>${mybatis-plus.version}</version>

        </dependency>

        <dependency>

            <groupId>org.projectlombok</groupId>

            <artifactId>lombok</artifactId>

            <optional>true</optional>

        </dependency>

        <dependency>

            <groupId>joda-time</groupId>

            <artifactId>joda-time</artifactId>

            <version>2.9.8</version>

        </dependency>

        <dependency>

            <groupId>org.apache.shardingsphere</groupId>

            <artifactId>sharding-jdbc-spring-boot-starter</artifactId>

            <version>${sharding-sphere.version}</version>

        </dependency>

        <dependency>

            <groupId>org.apache.shardingsphere</groupId>

            <artifactId>sharding-jdbc-spring-namespace</artifactId>

            <version>${sharding-sphere.version}</version>

        </dependency>

        <dependency>

            <groupId>mysql</groupId>

            <artifactId>mysql-connector-java</artifactId>

            <scope>runtime</scope>

        </dependency>

        <dependency>

            <groupId>org.postgresql</groupId>

            <artifactId>postgresql</artifactId>

            <scope>runtime</scope>

        </dependency>

        <dependency>

            <groupId>org.springframework.boot</groupId>

            <artifactId>spring-boot-starter-test</artifactId>

            <scope>test</scope>

        </dependency>

    </dependencies>

    <build>

        <plugins>

            <plugin>

                <groupId>org.springframework.boot</groupId>

                <artifactId>spring-boot-maven-plugin</artifactId>

            </plugin>

        </plugins>

    </build>

</project>

其次，給出一個實體類，它對應於上述建立的資料庫表t_bill，其定義如下：

package com.example.wyd.dao;

import com.baomidou.mybatisplus.annotation.TableName;

import lombok.Data;

import java.util.Date;

@Data

@TableName("t_bill")

public class Bill {

    private Long orderId;

    private Integer userId;

    private Long addressId;

    private String status;

    private Date createTime;

    public void setOrderId(Long orderId) {

        this.orderId = orderId;

    }

    public void setUserId(Integer userId) {

        this.userId = userId;

    }

    public void setAddressId(Long addressId) {

        this.addressId = addressId;

    }

    public void setStatus(String status) {

        this.status = status;

    }

    public void setCreateTime(Date createTime) {

        this.createTime = createTime;

    }

}

對映類BillMapper定義如下：

package com.example.wyd.mapper;

import com.baomidou.mybatisplus.core.mapper.BaseMapper;

import com.example.wyd.dao.Bill;

public interface BillMapper extends BaseMapper<Bill> {

}

服務類介面定義如下：

package com.example.wyd.service;

import com.baomidou.mybatisplus.extension.service.IService;

import com.example.wyd.dao.Bill;

public interface BillService extends IService<Bill> {

}

服務類介面的實現類定義如下：

package com.example.wyd.service;

import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;

import com.example.wyd.dao.Bill;

import com.example.wyd.mapper.BillMapper;

import org.springframework.stereotype.Service;

@Service

public class BillServiceImpl extends ServiceImpl<BillMapper, Bill> implements BillService {

}

這裡我們採用了MybatisPlus框架，它可以很方便的進行資料庫相關操作，而無需過多寫SQL來實現具體業務邏輯。通過上述定義，通過繼承介面的方式，並提供實體類的定義，MybatisPlus框架會通過反射機制來根據資料庫設定來生成SQL語句，其中包含增刪改查介面，具體的實現我們並未具體定義。

下面定義一個自定義的分庫演算法，具體實現如下：

package com.example.wyd;

import org.apache.shardingsphere.api.sharding.standard.PreciseShardingAlgorithm;

import org.apache.shardingsphere.api.sharding.standard.PreciseShardingValue;

import java.util.Collection;

//自定義資料庫分片演算法

public class DBShardingAlgorithm implements PreciseShardingAlgorithm<Long> {

    @Override

    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Long> shardingValue) {

        //真實資料庫節點

        availableTargetNames.stream().forEach((item) -> {

           System.out.println("actual db:" + item);

        });

        //邏輯表以及分片的欄位名

        System.out.println("logicTable:"+shardingValue.getLogicTableName()+";shardingColumn:"+ shardingValue.getColumnName());

        //分片資料欄位值

        System.out.println("shardingColumn value:"+ shardingValue.getValue().toString());

        //獲取欄位值

        long orderId = shardingValue.getValue();

        //分片索引計算 0 , 1

        long db_index = orderId & (2 - 1);

        for (String each : availableTargetNames) {

            if (each.equals("ds"+db_index)) {

                //匹配的話，返回資料庫名

                return each;

            }

        }

        throw new IllegalArgumentException();

    }

}

下面給出資料的分表邏輯，這個定義稍顯複雜一點，就是根據業務資料的日期欄位值，根據月份落入對應的物理資料表中。實現示例程式碼如下：

package com.example.wyd;

import org.apache.shardingsphere.api.sharding.standard.PreciseShardingAlgorithm;

import org.apache.shardingsphere.api.sharding.standard.PreciseShardingValue;

import java.util.Collection;

import java.util.Date;

//表按日期自定義分片

public class TableShardingAlgorithm implements PreciseShardingAlgorithm<Date> {

    @Override

    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Date> shardingValue) {

        //真實資料庫節點

        availableTargetNames.stream().forEach((item) -> {

            System.out.println("actual db:" + item);

        });

        //邏輯表以及分片的欄位名

        System.out.println("logicTable:"+shardingValue.getLogicTableName()+";shardingColumn:"+ shardingValue.getColumnName());

        //分片資料欄位值

        System.out.println("shardingColumn value:"+ shardingValue.getValue().toString());

        //獲取表名字首

        String tb_name = shardingValue.getLogicTableName() + "_";

        //根據日期分表

        Date date = shardingValue.getValue();

        String year = String.format("%tY", date);

        String mon =String.valueOf(Integer.parseInt(String.format("%tm", date)));

        //String dat = String.format("%td", date); //也可以安裝年月日來分表

        // 選擇表

        tb_name = tb_name + year + "_" + mon;

        //實際的表名

        System.out.println("tb_name:" + tb_name);

        for (String each : availableTargetNames) {

            //System.out.println("availableTableName:" + each);

            if (each.equals(tb_name)) {

                //返回物理表名

                return each;

            }

        }

        throw new IllegalArgumentException();

    }

}

資料的分庫分表可以在Spring Boot的屬性配置檔案中進行設（application.properties）：

server.port=8080

#########################################################################################################

# 配置ds0 和ds1兩個資料來源

spring.shardingsphere.datasource.names = ds0,ds1

#ds0 配置

spring.shardingsphere.datasource.ds0.type = com.zaxxer.hikari.HikariDataSource

spring.shardingsphere.datasource.ds0.driver-class-name = com.mysql.cj.jdbc.Driver

spring.shardingsphere.datasource.ds0.jdbc-url = jdbc:mysql://127.0.0.1:3306/mydb?characterEncoding=utf8

spring.shardingsphere.datasource.ds0.username = uname

spring.shardingsphere.datasource.ds0.password = pwd

#ds1 配置

spring.shardingsphere.datasource.ds1.type = com.zaxxer.hikari.HikariDataSource

spring.shardingsphere.datasource.ds1.driver-class-name = com.mysql.cj.jdbc.Driver

spring.shardingsphere.datasource.ds1.jdbc-url = jdbc:mysql://127.0.0.1:3306/mydb2characterEncoding=utf8

spring.shardingsphere.datasource.ds1.username = uname

spring.shardingsphere.datasource.ds1.password = pwd

#########################################################################################################

# 預設的分庫策略：id取模

spring.shardingsphere.sharding.default-database-strategy.inline.sharding-column = id

spring.shardingsphere.sharding.default-database-strategy.inline.algorithm-expression = ds$->{id % 2}

#########################################################################################################

spring.shardingsphere.sharding.tables.t_bill.actual-data-nodes=ds$->{0..1}.t_bill_$->{2021..2021}_$->{1..12}

#資料庫分片欄位

spring.shardingsphere.sharding.tables.t_bill.database-strategy.standard.sharding-column=order_id

#自定義資料庫分片策略

spring.shardingsphere.sharding.tables.t_bill.database-strategy.standard.precise-algorithm-class-name=com.example.wyd.DBShardingAlgorithm

#表分片欄位

spring.shardingsphere.sharding.tables.t_bill.table-strategy.standard.sharding-column=create_time

#自定義表分片策略

spring.shardingsphere.sharding.tables.t_bill.table-strategy.standard.precise-algorithm-class-name=com.example.wyd.TableShardingAlgorithm

#########################################################################################################

# 使用SNOWFLAKE演算法生成主鍵

spring.shardingsphere.sharding.tables.t_bill.key-generator.column = order_id

spring.shardingsphere.sharding.tables.t_bill.key-generator.type = SNOWFLAKE

spring.shardingsphere.sharding.tables.t_bill.key-generator.props.worker.id=123

#########################################################################################################

spring.shardingsphere.props.sql.show = true

最後，我們給出一個定義的Controller型別，來測試分庫分表的查詢和儲存操作是否正確。HomeController類定義如下：

package com.example.wyd.controller;

import com.baomidou.mybatisplus.core.conditions.query.QueryWrapper;

import com.example.wyd.dao.Bill;

import com.example.wyd.service.BillService;

import org.joda.time.DateTime;

import org.springframework.beans.factory.annotation.Autowired;

import org.springframework.web.bind.annotation.RequestMapping;

import org.springframework.web.bind.annotation.RequestParam;

import org.springframework.web.bind.annotation.RestController;

import java.text.ParseException;

import java.text.SimpleDateFormat;

import java.util.Date;

import java.util.List;

@RestController

@RequestMapping("/api")

public class HomeController {

    @Autowired

    private BillService billService;

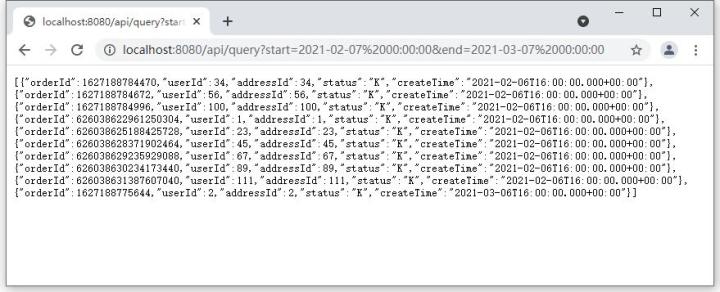

    //http://localhost:8080/api/query?start=2021-02-07%2000:00:00&end=2021-03-07%2000:00:00

    @RequestMapping("/query")

    public List<Bill> queryList(@RequestParam("start") String start, @RequestParam("end") String end) {

        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

        try {

            Date date = sdf.parse(start);

            Date date2 = sdf.parse(end);

            QueryWrapper<Bill> queryWrapper = new QueryWrapper<>();

            queryWrapper.ge("create_time",date)

                    .and(qw-> qw.le("create_time", date2)).last("limit 1,10");

            List<Bill> billIPage = billService.list(queryWrapper);

            System.out.println(billIPage.size());

            billIPage.forEach(System.out::println);

            return billIPage;

        } catch (ParseException e) {

            e.printStackTrace();

        }

        return null;

    }

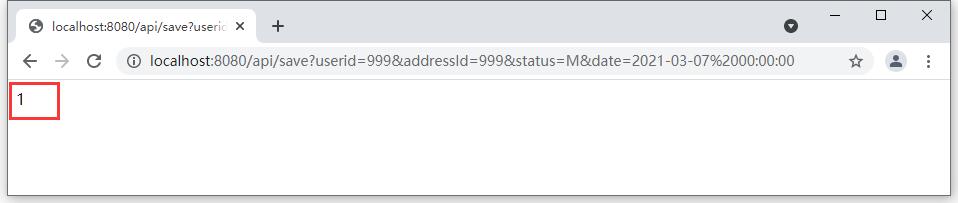

    //http://localhost:8080/api/save?userid=999&addressId=999&status=M&date=2021-03-07%2000:00:00

    @RequestMapping("/save")

    public String Save(@RequestParam("userid") int userId, @RequestParam("addressId") long AddressId,

                       @RequestParam("status") String status

            ,@RequestParam("date") String strDate) {

        String ret ="0";

        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

        try {

            Date date = sdf.parse(strDate);

            Bill bill = new Bill();

            bill.setUserId(userId);

            bill.setAddressId(AddressId);

            bill.setStatus(status);

            bill.setCreateTime(date);

            boolean isOk = billService.save(bill);

            if (isOk){

                ret ="1";

            }

        } catch (ParseException e) {

            e.printStackTrace();

        }

        return ret;

    }

}

至此，我們可以用測試類初始化一些資料，並做一些初步的資料操作測試：

package com.example.wyd;

import com.baomidou.mybatisplus.core.conditions.query.QueryWrapper;

import com.example.wyd.dao.Bill;

import com.example.wyd.dao.Order;

import com.example.wyd.service.BillService;

import com.example.wyd.service.OrderService;

import org.joda.time.DateTime;

import org.junit.jupiter.api.Test;

import org.springframework.beans.factory.annotation.Autowired;

import java.text.ParseException;

import java.text.SimpleDateFormat;

import java.util.*;

public class OrderServiceImplTest extends WydApplicationTests {

    @Autowired

    private BillService billService;

    @Test

    public void testBillSave(){

        for (int i = 0 ; i< 120 ; i++){

            Bill bill = new Bill();

            bill.setUserId(i);

            bill.setAddressId((long)i);

            bill.setStatus("K");

            bill.setCreateTime((new Date(new DateTime(2021,(i % 11)+1,7,00, 00,00,000).getMillis())));

            billService.save(bill);

        }

    }

    @Test

    public void testGetByOrderId(){

        long id = 626038622575374337L; //根據資料修改，無資料會報錯

        QueryWrapper<Bill> queryWrapper = new QueryWrapper<>();

        queryWrapper.eq("order_id", id);

        Bill bill = billService.getOne(queryWrapper);

        System.out.println(bill.toString());

    }

    @Test

    public void testGetByDate(){

        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

        try {

            Date date = sdf.parse("2021-02-07 00:00:00");

            QueryWrapper<Bill> queryWrapper = new QueryWrapper<>();

            queryWrapper.eq("create_time",date);

            List<Bill> billIPage = billService.list(queryWrapper);

            System.out.println(billIPage.size());

            System.out.println(billIPage.toString());

        } catch (ParseException e) {

            e.printStackTrace();

        }

    }

    @Test

    public void testGetByDate2(){

        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

        try {

            Date date = sdf.parse("2021-02-07 00:00:00");

            Date date2 = sdf.parse("2021-03-07 00:00:00");

            QueryWrapper<Bill> queryWrapper = new QueryWrapper<>();

            queryWrapper.ge("create_time",date)

            .and(qw-> qw.le("create_time", date2));

            List<Bill> billIPage = billService.list(queryWrapper);

            System.out.println(billIPage.size());

            billIPage.forEach(System.out::println);

        } catch (ParseException e) {

            e.printStackTrace();

        }

    }

}

執行上述測試，通過後會生成測試資料。

3 驗證

開啟瀏覽器，輸入網址進行查詢測試：http://localhost:8080/api/query?start=2021-02-07%2000:00:00&end=2021-03-07%2000:00:00

輸入如下網址進行資料新增測試：http://localhost:8080/api/save?userid=999&addressId=999&status=M&date=2021-03-07%2000:00:00

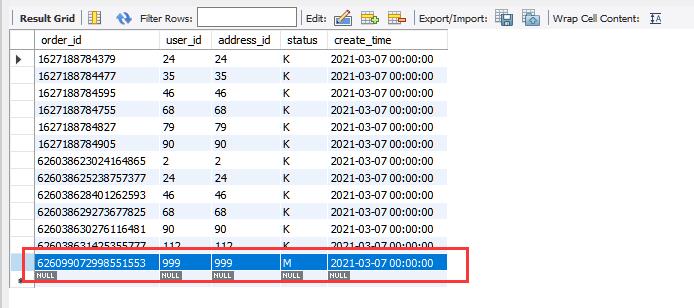

通過跟蹤分析，此資料落入如下的表中，SQL語句如下：

SELECT * FROM mydb2.t_bill_2021_3 LIMIT 0, 1000

這裡還需要注意，ShardingSphere 還支援分散式事務，感興趣的可以閱讀官網相關資料進行學習。

點選關注，第一時間瞭解華為雲新鮮技術~

Java實戰：教你如何進行資料庫分庫分表
