利用 PGO 提升 .NET 程式效能

引子

.NET 6 開始初步引入 PGO。PGO 即 Profile Guided Optimization，通過收集執行時資訊來指導 JIT 如何優化程式碼，相比以前沒有 PGO 時可以做更多以前難以完成的優化。

下面我們用 .NET 6 的 nightly build 版本 6.0.100-rc.1.21377.6 來試試新的 PGO。

PGO 工具

.NET 6 提供了靜態 PGO 和動態 PGO。前者通過工具收集 profile 資料，然後應用到下一次編譯當中指導編譯器如何進行程式碼優化；後者則直接在執行時一邊收集 profile 資料一邊進行優化。

另外由於從 .NET 5 開始引入了 OSR（On Stack Replacement），因此可以在執行時替換正在執行的函式，允許將正在執行的低優化程式碼遷移到高優化程式碼，例如替換一個熱迴圈中的程式碼。

分層編譯和 PGO

.NET 從 Core 3.1 開始正式引入了分層編譯（Tiered Compilation），程式啟動時 JIT 首先快速生成低優化的 tier 0 程式碼，由於優化代價小，因此 JIT 吞吐量很高，可以改善整體的延時。

然後隨著程式執行，對多次呼叫的方法進行再次 JIT 產生高優化的 tier 1 程式碼，以提升程式的執行效率。

但是這麼做對於程式的效能幾乎沒有提升，只是改善了延時，降低首次 JIT 的時間，卻反而可能由於低優化程式碼導致效能倒退。因此我個人通常在開發客戶端類程式的時候會關閉分層編譯，而在開發伺服器程式時開啟分層編譯。

然而 .NET 6 引入 PGO 後，分層編譯的機制將變得非常重要。

由於 tier 0 的程式碼是低優化程式碼，因此更能夠收集到完整的執行時 profile 資料，指導 JIT 做更全面的優化。

為什麼這麼說？

例如在 tier 1 程式碼中，某方法 B 被某方法 A 內聯（inline），執行期間多次呼叫方法 A 後收集到了 profile 將只包含 A 的資訊，而沒有 B 的資訊；又例如在 tier 1 程式碼中，某迴圈被 JIT 做了 loop cloning，那此時收集到的 profile 則是不準確的。

因此為了發揮 PGO 的最大效果，我們不僅需要開啟分層編譯，還需要給迴圈啟用 Quick Jit 在一開始生成低優化程式碼。

進行優化

前面說了這麼多，那 .NET 6 的 PGO 到底應該如何使用，又會如何對程式碼優化產生影響呢？這裡舉個例子。

測試程式碼

新建一個 .NET 6 控制檯專案 PgoExperiment，考慮有如下程式碼：

interface IGenerator

{

    bool ReachEnd { get; }

    int Current { get; }

    bool MoveNext();

}

abstract class IGeneratorFactory

{

    public abstract IGenerator CreateGenerator();

}

class MyGenerator : IGenerator

{

    private int _current;

    public bool ReachEnd { get; private set; }

    public int Current { get; private set; }

    public bool MoveNext()

    {

        if (ReachEnd)

        {

            return false;

        }

        _current++;

        if (_current > 1000)

        {

            ReachEnd = true;

            return false;

        }

        Current = _current;

        return true;

    }

}

class MyGeneratorFactory : IGeneratorFactory

{

    public override IGenerator CreateGenerator()

    {

        return new MyGenerator();

    }

}

我們利用 IGeneratorFactory 產生 IGenerator，同時分別提供對應的一個實現 MyGeneratorFactory 和 MyGenerator。注意實現類並沒有標註 sealed 因此 JIT 並不知道是否能做去虛擬化（devirtualization），於是生成的程式碼會老老實實查虛表。

然後我們編寫測試程式碼：

[MethodImpl(MethodImplOptions.NoInlining)]

int Test(IGeneratorFactory factory)

{

    var generator = factory.CreateGenerator();

    var result = 0;

    while (generator.MoveNext())

    {

        result += generator.Current;

    }

    return result;

}

var sw = Stopwatch.StartNew();

var factory = new MyGeneratorFactory();

for (var i = 0; i < 10; i++)

{

    sw.Restart();

    for (int j = 0; j < 1000000; j++)

    {

        Test(factory);

    }

    sw.Stop();

    Console.WriteLine($"Iteration {i}: {sw.ElapsedMilliseconds} ms.");

}

你可能會問為什麼不用 BenchmarkDotNet，因為這裡要測試出分層編譯和 PGO 前後的區別，因此不能進行所謂的“預熱”。

進行測試

測試環境：

CPU：2vCPU Intel(R) Xeon(R) Platinum 8171M CPU @ 2.60GHz
記憶體：4G
系統：Ubuntu 20.04.2 LTS
程式執行配置：Release

不使用 PGO

首先採用預設引數執行：

dotnet run -c Release

得到結果：

Iteration 0: 740 ms.

Iteration 1: 648 ms.

Iteration 2: 687 ms.

Iteration 3: 639 ms.

Iteration 4: 643 ms.

Iteration 5: 641 ms.

Iteration 6: 641 ms.

Iteration 7: 639 ms.

Iteration 8: 644 ms.

Iteration 9: 643 ms.

Mean = 656.5ms

你會發現 Iteration 0 用時比其他都要長一點，這符合預期，因為一開始執行的是 tier 0 的低優化程式碼，然後隨著呼叫次數增加，JIT 重新生成 tier 1 的高優化程式碼。

然後我們關閉分層編譯看看會怎麼樣：

dotnet run -c Release /p:TieredCompilation=false

得到結果：

Iteration 0: 677 ms.

Iteration 1: 669 ms.

Iteration 2: 677 ms.

Iteration 3: 680 ms.

Iteration 4: 683 ms.

Iteration 5: 689 ms.

Iteration 6: 677 ms.

Iteration 7: 685 ms.

Iteration 8: 676 ms.

Iteration 9: 673 ms.

Mean = 678.6ms

這下就沒有區別了，因為一開始生成的就是 tier 1 的高優化程式碼。

我們看看 JIT dump：

        push    rbp

        push    r14

        push    rbx

        lea     rbp,[rsp+10h]

;   factory.CreateGenerator()

        mov     rax,[rdi]

        mov     rax,[rax+40h]

        call    qword ptr [rax+20h]

        mov     rbx,rax

;   var result = 0

        xor     r14d,r14d

;   if (generator.MoveNext())

        mov     rdi,rbx

        mov     r11,7F3357AE0008h

        mov     rax,7F3357AE0008h

        call    qword ptr [rax]

        test    eax,eax

        je      short LBL_1

LBL_0:

;   result += generator.Current;

        mov     rdi,rbx

        mov     r11,7F3357AE0010h

        mov     rax,7F3357AE0010h

        call    qword ptr [rax]

        add     r14d,eax

;   if (generator.MoveNext())

        mov     rdi,rbx

        mov     r11,7F3357AE0008h

        mov     rax,7F3357AE0008h

        call    qword ptr [rax]

        test    eax,eax

        jne     short LBL_0

LBL_1:

;   return result;

        mov     eax,r14d

        pop     rbx

        pop     r14

        pop     rbp

        ret

我用註釋標註出了生成的程式碼中關鍵地方對應的 C# 寫法，還原成 C# 程式碼大概是這個樣子：

var generator = factory.CreateGenerator();

var result = 0;

do

{

    if (generator.MoveNext())

    {

        result += generator.Current;

    }

    else

    {

        return result;

    }

} while(true);

這裡有不少有趣的地方：

while 迴圈被優化成了 do-while 迴圈，做了一次 loop inversion，以此來節省一次迴圈
generator.CreateGenerator、generator.MoveNext 以及 generator.Current 完全沒有去虛擬化
因為沒有去虛擬化因此也無法做內聯優化

這已經是 tier 1 程式碼了，也就是目前階段 RyuJIT（.NET 6 的 JIT 編譯器）在不借助任何指示編譯器的 Attribute 以及 PGO 所能生成的最大優化等級的程式碼。

使用 PGO

這一次我們先看看啟用動態 PGO 能得到怎樣的結果。

為了使用動態 PGO，現階段需要設定一些環境變數。

export DOTNET_ReadyToRun=0 # 禁用 AOT

export DOTNET_TieredPGO=1 # 開啟分層 PGO

export DOTNET_TC_QuickJitForLoops=1 # 為迴圈啟用 Quick Jit

然後執行即可：

dotnet run -c Release

得到如下結果：

Iteration 0: 349 ms.

Iteration 1: 190 ms.

Iteration 2: 188 ms.

Iteration 3: 189 ms.

Iteration 4: 190 ms.

Iteration 5: 190 ms.

Iteration 6: 189 ms.

Iteration 7: 188 ms.

Iteration 8: 191 ms.

Iteration 9: 189 ms.

Mean = 205.3ms

得到了驚人的效能提升，只用了先前的 31% 的時間，相當於效能提升 322%。

然後我們試試靜態 PGO + AOT 編譯，AOT 負責在編譯時預先生成優化後的程式碼。

為了使用靜態 PGO，我們需要安裝 dotnet-pgo 工具生成靜態 PGO 資料，由於正式版尚未釋出，因此需要新增如下 nuget 源：

<configuration>

  <packageSources>

    <add key="dotnet-public" value="https://pkgs.dev.azure.com/dnceng/public/_packaging/dotnet-public/nuget/v3/index.json" />

    <add key="dotnet-tools" value="https://pkgs.dev.azure.com/dnceng/public/_packaging/dotnet-tools/nuget/v3/index.json" />

    <add key="dotnet-eng" value="https://pkgs.dev.azure.com/dnceng/public/_packaging/dotnet-eng/nuget/v3/index.json" />

    <add key="dotnet6" value="https://pkgs.dev.azure.com/dnceng/public/_packaging/dotnet6/nuget/v3/index.json" />

    <add key="dotnet6-transport" value="https://pkgs.dev.azure.com/dnceng/public/_packaging/dotnet6-transport/nuget/v3/index.json" />

  </packageSources>

</configuration>

安裝 dotnet-pgo 工具：

dotnet tool install dotnet-pgo --version 6.0.0-* -g

先執行程式採集 profile：

export DOTNET_EnableEventPipe=1

export DOTNET_EventPipeConfig=Microsoft-Windows-DotNETRuntime:0x1F000080018:5

export DOTNET_EventPipeOutputPath=trace.nettrace # 追蹤檔案輸出路徑

export DOTNET_ReadyToRun=0 # 禁用 AOT

export DOTNET_TieredPGO=1 # 啟用分層 PGO

export DOTNET_TC_CallCounting=0 # 永遠不產生 tier 1 程式碼

export DOTNET_TC_QuickJitForLoops=1

export DOTNET_JitCollect64BitCounts=1

dotnet run -c Release

等待程式執行完成，我們會得到一個 trace.nettrace 檔案，裡面包含了追蹤資料，然後利用 dotnet-pgo 工具產生 PGO 資料。

dotnet-pgo create-mibc -t trace.nettrace -o pgo.mibc

至此我們就得到了一個 pgo.mibc，裡面包含了 PGO 資料。

然後我們使用 crossgen2，在 PGO 資料的指導下對程式碼進行 AOT 編譯：

dotnet publish -c Release -r linux-x64 /p:PublishReadyToRun=true /p:PublishReadyToRunComposite=true /p:PublishReadyToRunCrossgen2ExtraArgs=--embed-pgo-data%3b--mibc%3apgo.mibc

你可能會覺得這一系列步驟裡面不少引數和環境變數都非常詭異，自然也是因為目前正式版還沒有釋出，因此名稱和引數什麼的都還沒有規範化。

編譯後我們執行編譯後代碼：

cd bin/Release/net6.0/linux-x64/publish

./PgoExperiment

得到如下結果：

Iteration 0: 278 ms.

Iteration 1: 185 ms.

Iteration 2: 186 ms.

Iteration 3: 187 ms.

Iteration 4: 184 ms.

Iteration 5: 187 ms.

Iteration 6: 185 ms.

Iteration 7: 183 ms.

Iteration 8: 180 ms.

Iteration 9: 186 ms.

Mean = 194.1ms

相比動態 PGO 而言，可以看出第一次用時更小，因為不需要經過 profile 收集後重新 JIT 的過程。

我們看看 PGO 資料指導下產生了怎樣的程式碼：

        push    rbp

        push    r15

        push    r14

        push    r12

        push    rbx

        lea     rbp,[rsp+20h]

;   if (factory.GetType() == typeof(MyGeneratorFactory))

        mov     rax,offset methodtable(MyGeneratorFactory)

        cmp     [rdi],rax

        jne     near ptr LBL_11

;   IGenerator generator = new MyGenerator()

        mov     rdi,offset methodtable(MyGenerator)

        call    CORINFO_HELP_NEWSFAST

        mov     rbx,rax

LBL_0:

;   var result = 0

        xor     r14d,r14d

        jmp     short LBL_4

LBL_1:

;   if (generator.GetType() == typeof(MyGenerator))

        mov     rdi,offset methodtable(MyGenerator)

        cmp     r15,rdi

        jne     short LBL_6

;   result += generator.Current

LBL_2:

        mov     r12d,[rbx+0Ch]

LBL_3:

        add     r14d,r12d

LBL_4:

;   if (generator.GetType() == typeof(MyGenerator))

        mov     r15,[rbx]

        mov     rax,offset methodtable(MyGenerator)

        cmp     r15,rax

        jne     short LBL_8

;   if (generator.ReachEnd)

        mov     rax,rbx

        cmp     byte ptr [rax+10h],0

        jne     short LBL_7

;   generator._current++

        mov     eax,[rbx+8]

        inc     eax

        mov     [rbx+8],eax

;   if (generator._current > 10)

        cmp     eax,3E8h

        jg      short LBL_5

        mov     [rbx+0Ch],eax

        jmp     short LBL_2

LBL_5:

;   ReachEnd = true

        mov     byte ptr [rbx+10h],1

        jmp     short LBL_10

LBL_6:

;   result += generator.Current

        mov     rdi,rbx

        mov     r11,7F5C42A70010h

        mov     rax,7F5C42A70010h

        call    qword ptr [rax]

        mov     r12d,eax

        jmp     short LBL_3

LBL_7:

        xor     r12d,r12d

        jmp     short LBL_9

LBL_8:

;   if (generator.MoveNext())

        mov     rdi,rbx

        mov     r11,7F5C42A70008h

        mov     rax,7F5C42A70008h

        call    qword ptr [rax]

        mov     r12d,eax

LBL_9:

        test    r12d,r12d

        jne     near ptr LBL_1

LBL_10:

;   return true/false

        mov     eax,r14d

        pop     rbx

        pop     r12

        pop     r14

        pop     r15

        pop     rbp

        ret

LBL_11:

;   factory.CreateGenerator()

        mov     rax,[rdi]

        mov     rax,[rax+40h]

        call    qword ptr [rax+20h]

        mov     rbx,rax

        jmp     near ptr LBL_0

同樣，我用註釋標註出來了關鍵地方對應的 C# 程式碼，這裡由於稍微有些麻煩因此就不在這裡還原回大概的 C# 邏輯了。

同樣，我們發現了不少有趣的地方：

通過型別測試判斷 factory 是否是 MyGeneratorFactory、generator 是否是 MyGenerator
- 如果是，則跳轉到一個程式碼塊，這裡面將 IGeneratorFactory.CreateFactory、IGenerator.MoveNext 以及 IGenerator.Current 全部去虛擬化，並且全部進行了內聯
- 否則跳轉到一個程式碼塊，這裡面的程式碼等同於不開啟 PGO 的 tier 1 程式碼
- 這裡做了一次 loop cloning
while 迴圈同樣被優化成了 do-while，做了一次 loop inversion

相比不開啟 PGO 而言，顯然優化幅度就大了很多。

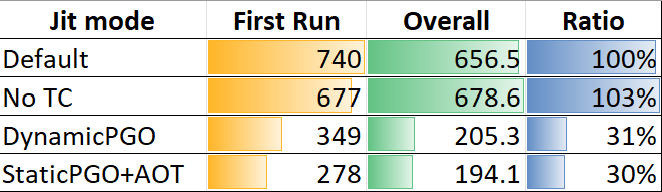

用一張圖來對比首次執行、總體用時（毫秒）和比例（均為越低越好），從上至下分別是預設、關閉分層編譯、動態 PGO、靜態 PGO：

總結

有了 PGO 之後，之前的很多效能經驗就不再有效。最典型的例如在用 List<T> 或者 Array 的時候 IEnumerable<T>.Where(pred).FirstOrDefault() 比 IEnumerable<T>.FirstOrDefault(pred) 快，這是因為 IEnumerable<T>.Where 在程式碼層面手動做了針對性的去虛擬化，而 FirstOrDefault<T> 沒有。但是在 PGO 的輔助下，即使不需要手動編寫針對性去虛擬化的程式碼也能成功去虛擬化，而且不僅僅侷限於 List<T> 和 Array，對所有實現 IEnumerable<T> 的型別都適用。

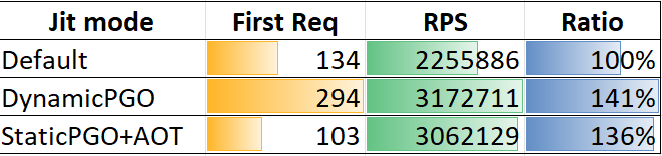

藉助 PGO 我們可以預見大幅度的執行效率提升。例如在 TE-benchmark 非官方測試的 plaintext mvc 中，對比第一次請求時間（毫秒，從執行程式開始計算，越低越好）、RPS（越高越好）和比例（越高越好）結果如下：

另外，PGO 在 .NET 6 中尚處於初步階段，後續版本（.NET 7+）中將會帶來更多基於 PGO 的優化。

至於其他的 JIT 優化方面，.NET 6 同樣做了大量的改進，例如更多的 morphing pass、jump threading、loop inversion、loop alignment、loop cloning 等等，並且優化了 LSRA 和 register heuristic，以及解決了不少導致 struct 出現 stack spilling 的情況，以使其一直保持在暫存器中。但是儘管如此，RyuJIT 在優化方面仍有很長的路要走，例如 loop unrolling、forward subsitituion 以及包含關係條件的 jump threading 之類的優化 .NET 6 目前並不具備，這些優化將會在 .NET 7 或者之後到來，屆時 RyuJIT 的優化能力將會更強大。
