一、工作負載指標

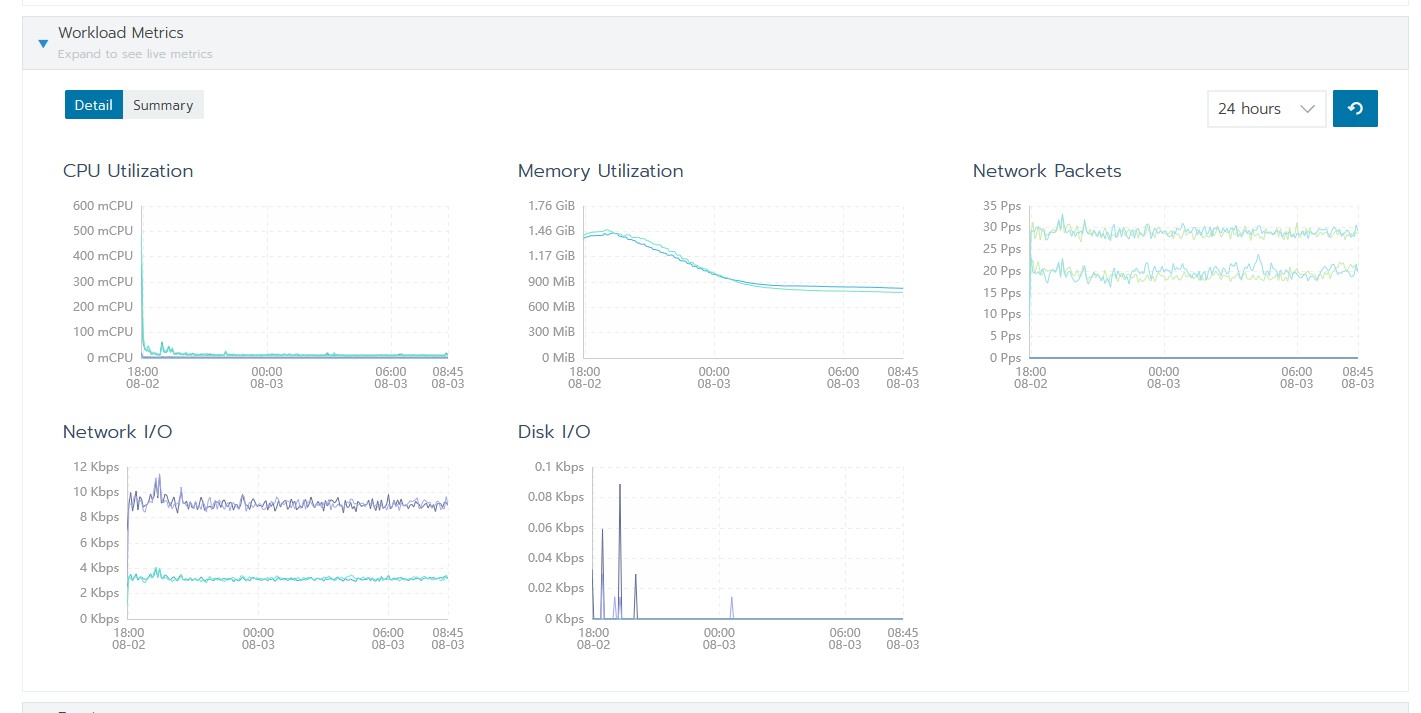

直接擷取一個生產環境的rancher的web管理端-工作負載指標模組的圖（這裡沒有漢化，直接英文）如下：

共5個大指標：

  1. CPU使用
  2. 記憶體使用
  3. 網路包
  4. 網路IO
  5. 磁碟IO

自學入口：

1）rancher官網：工作負載指標表達式

2）prometheus表示式描述

二、細節

2.1 CPU使用

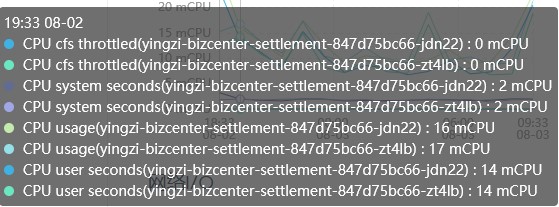

2個節點（jdn22、zt4lb），每個節點(4核即4個CPU 4G記憶體)都有4個CPU指標：

注：1個核心CPU=1000毫核 milli cpu

cfs throttled：cfs 是完全公平排程器(Completely Fair Scheduler)的縮寫，是Linux的一種控制CPU資源佔用的機制，可以按指定比例分配排程CPU 的使用時間。這個指標指的是該容器服務被限制使用的CPU時間（飽和度）.

system seconds：該容器服務累計消耗的系統（system）CPU時間。2 mcpu

user seconds：該容器服務累計消耗的使用者（user）CPU時間。14 mCpu

usage：該容器服務累計消耗的總使用CPU時間。usage=system+user=14+2=16mCpu  16毫核/4核心*1000毫核=0.4%

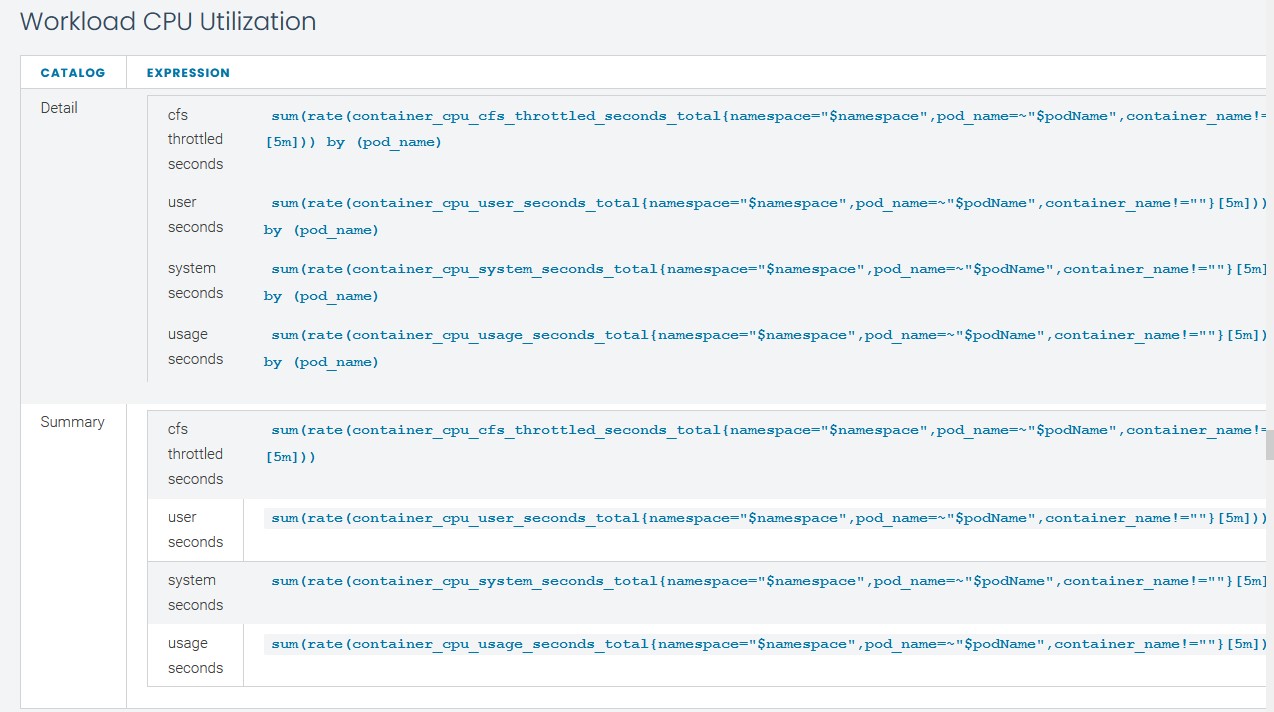

官方描述：

注意：我們就看一個表示式：

sum(rate(container_cpu_usage_seconds_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name)

rate(container_cpu_usage_seconds_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m]):   5分鐘內，每秒平均CPU使用率。

sum() by (pod_name)：每個pod節點分別求和（多核心CPU）

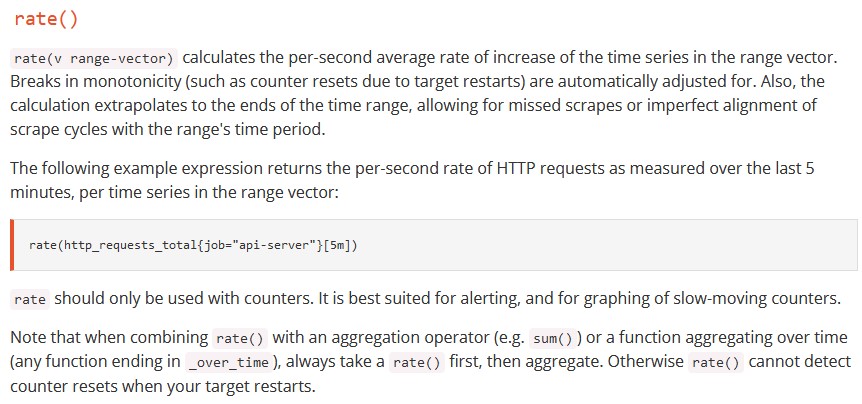

函式參考prometheus文件驗證表示式，截圖如下：

2.2 記憶體使用

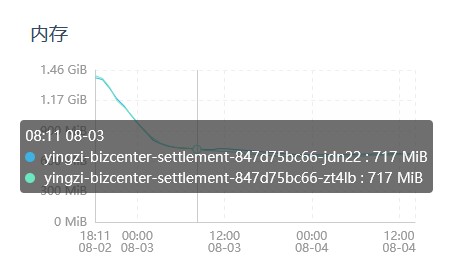

如上圖，2個節點，每個記憶體都穩定在717MB。

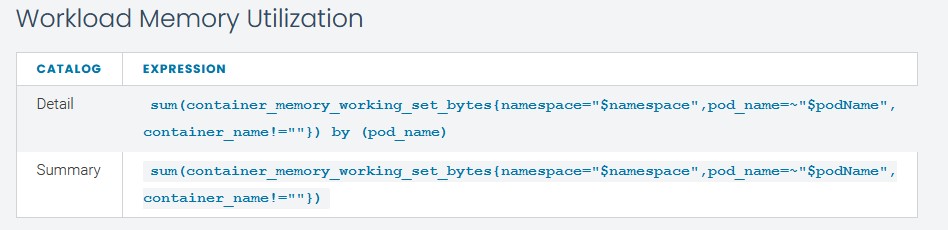

官方描述：

container_memory_working_set_bytes：當前記憶體工作集（working set）使用量，單位byte。

2.3 網路資料包

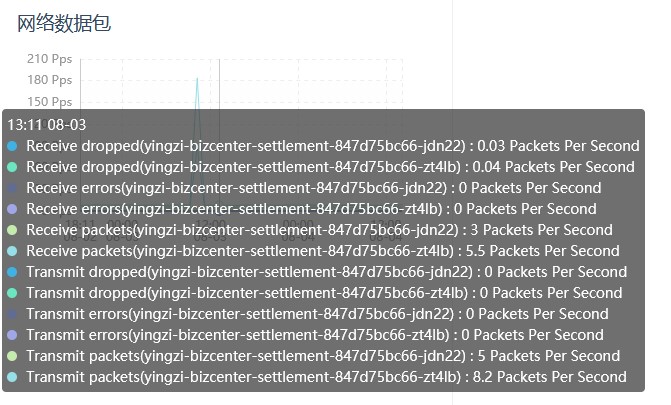

如上圖，2個pod節點，每個節點有6個指標。以jdn22做資料分析：

接收3個：

receive dropped（飽和度）：sum(rate(container_network_receive_packets_dropped_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name) ：指定pod, 容器網路每秒接收丟包總數 0.03 Pactets Per Second (簡稱pps)

receive errors：sum(rate(container_network_receive_errors_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name)：指定pod, 容器網路每秒接收失敗包總數 0 pps

receive packets：sum(rate(container_network_receive_packets_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name) ： 指定pod, 容器網路每秒接收包總數 3 pps

傳送3個：

Transmit droped（飽和度）：指定pod, 容器網路，每秒傳輸丟包總數 0 pps

Transmit errors：指定pod, 容器網路，每秒傳輸包失敗總數 0 pps

Transmit packets：指定pod, 容器網路，每秒傳輸包總數 5 pps

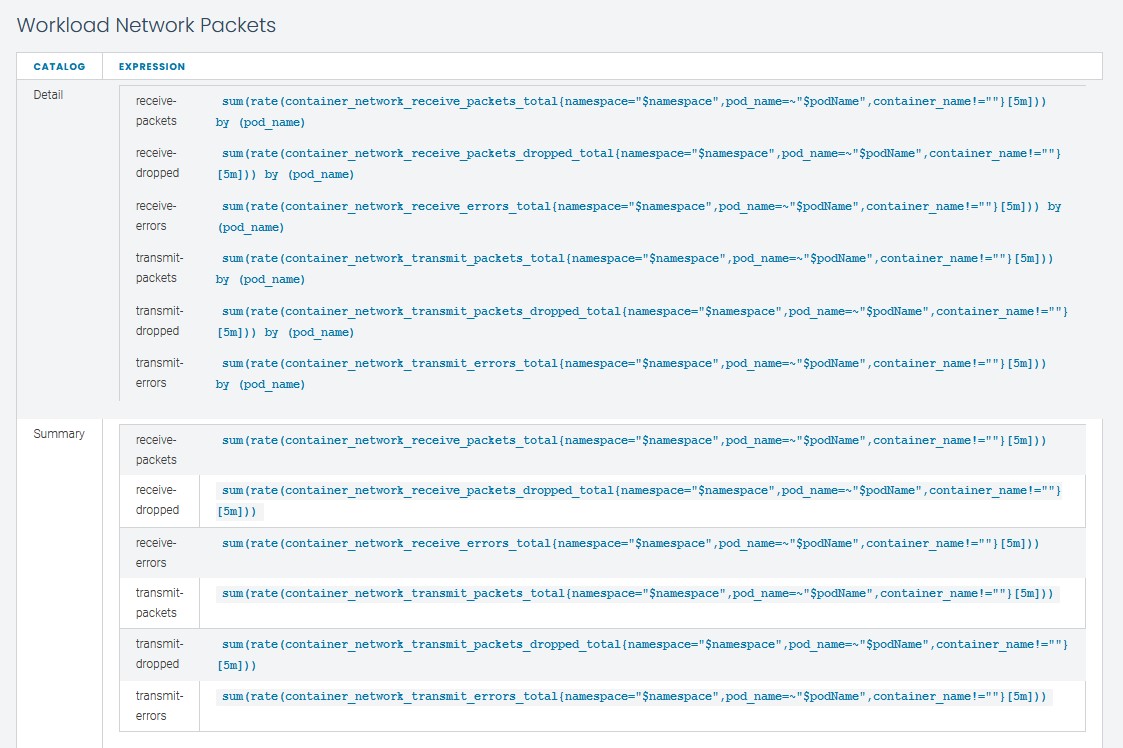

官方描述：

2.4  網路IO

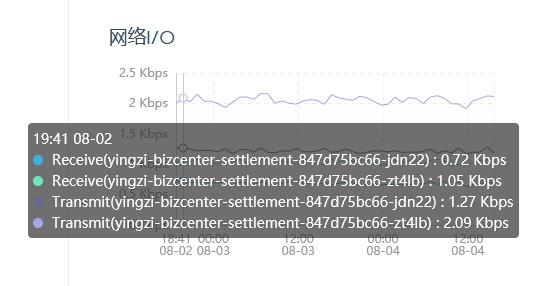

如上圖，2個pod節點，以jdn22做資料分析：

Recive: sum(rate(container_network_receive_bytes_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name)：指定pod,容器網路每秒接收位元組總數：0.72kb per-second(簡稱kbps)

transmit:sum(rate(container_network_transmit_bytes_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name): 指定pod,容器網路每秒傳輸位元組總數：1.27 kbps

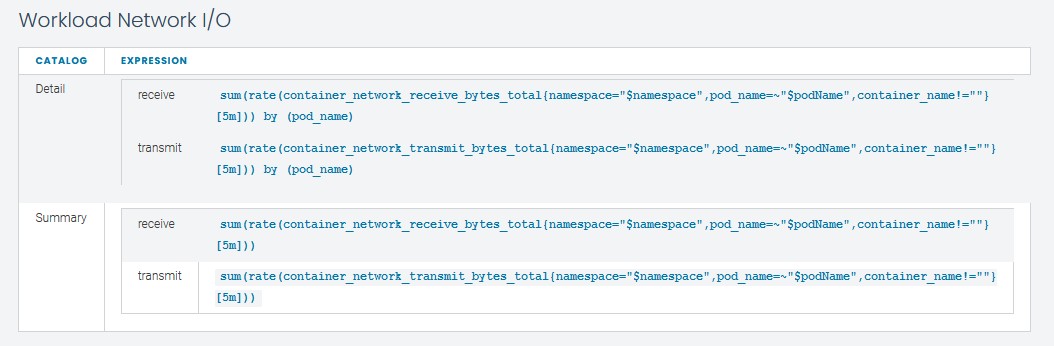

官方描述：

2.5 磁碟IO

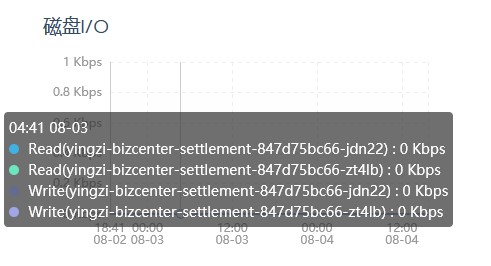

如上圖，2個pod節點，以jdn22做資料分析：

Read:sum(rate(container_fs_reads_bytes_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name) 指定pod,容器磁碟每秒讀位元組總數：0 kbps

Write:sum(rate(container_fs_writes_bytes_total{namespace="$namespace",pod_name=~"$podName",container_name!=""}[5m])) by (pod_name)指定pod,容器磁碟每秒寫位元組總數：0 kbps

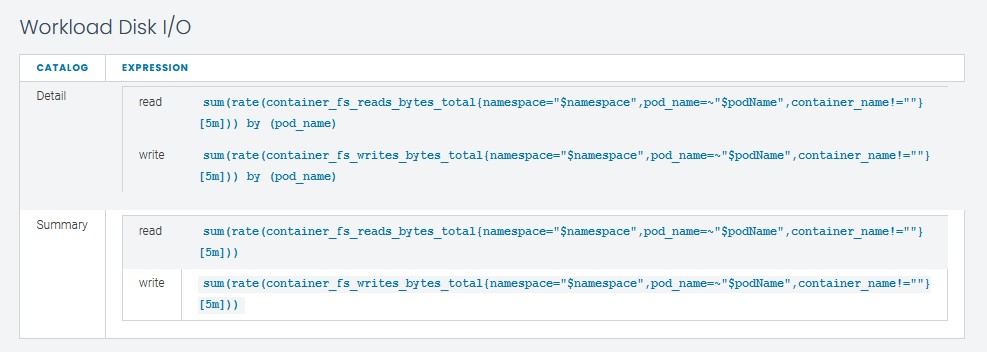

官方描述：
