物理層概述

1.物理層基本概念

  • 物理層解決如何在連線各種計算機的傳輸媒體上傳輸資料位元流，而不是指具體的傳輸媒體。
  • 主要任務：確定與傳輸媒體介面有關的一些特性
  • 特性：
    • 機械特性
    • 電氣特性
    • 功能特性
    • 規程特性

2.資料通訊基礎知識

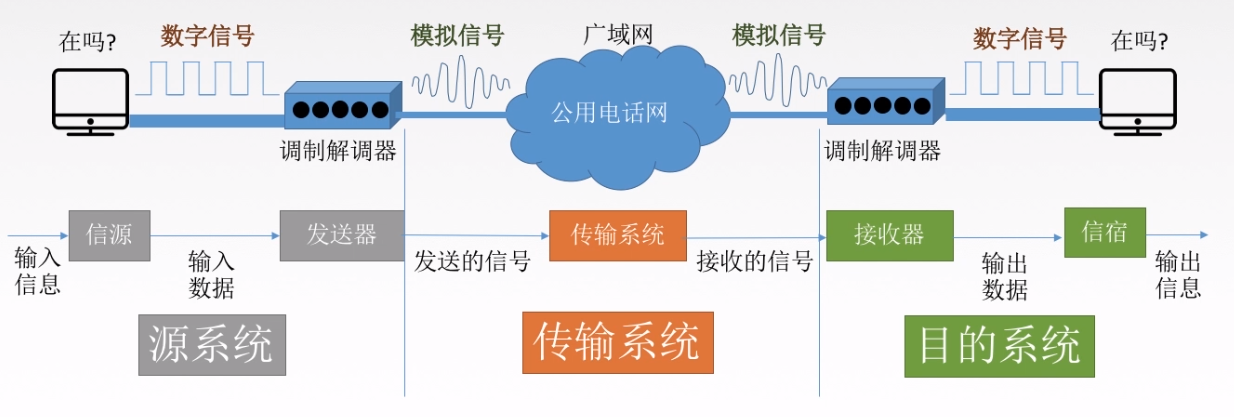

2.1資料通訊模型

2.2相關術語

  • 資料：傳送資訊的實體
  • 訊號：資料的電氣/電磁表現
    • 數字訊號：代表訊息的引數取值是離散的
    • 模擬訊號：代表引數的取值是來連續的
  • 信源：產生和傳送資料的源頭
  • 信宿：接收資料的終點
  • 通道：訊號的傳輸媒介
    • 按傳輸訊號分
      • 模擬通道
      • 數字通道
    • 按傳輸介質分
      • 無線通道
      • 有線通道

2.3三種通訊方式

名稱 英文 定義 需要通道條數
單工通訊 Simplex 只能一個發一個收 一條
半雙工通訊 half-duplex 都可以發或者收，但是同一時間只能進行一個 兩條
全雙工通訊 duplex 都可以同時收發資料 兩條

2.4兩種資料的傳輸方式

傳輸方式 特點
序列傳輸 速度慢，省錢，適合遠距離
並行傳輸 速度快，耗錢，適合近距離

2.5碼元（Symbol）

定義：碼元是指使用一個固定時長的訊號波形（數字脈衝），代表離散值的基本波形。當有多個離散狀態時，成為M進位制碼元
一個碼元可以攜帶多個位元的資訊

2.6波特（Baud）

定義：一秒傳輸的碼元數量

2.7速率

分為碼元傳輸速率和資訊傳輸速率
資訊傳輸速率：b/s，就是我們平常說的網速
碼元傳輸速率：波特

2.8頻寬（Band Width）

用來表示最高資料速率

3.物理層傳輸介質

  • 導向性傳輸介質
    • 雙絞線
    • 同軸電纜
    • 光纖
  • 非導向性傳輸介質
    • 無線電波
    • 微波
    • 紅外線
    • 鐳射

4.物理層裝置

4.1中繼器（RP repeater）

4.2集線器（Hub）
