0x00 摘要

Paracel是豆瓣開發的一個分散式計算框架，它基於引數伺服器正規化來解決機器學習的問題：邏輯迴歸、SVD、矩陣分解（BFGS，sgd，als，cg），LDA，Lasso...。

Paracel支援資料和模型的並行，為使用者提供簡單易用的通訊介面，比mapreduce式的系統要更加靈活。Paracel同時支援非同步的訓練模式，使迭代問題收斂地更快。此外，Paracel程式的結構與序列程式十分相似，使用者可以更加專注於演算法本身，不需將精力過多放在分散式邏輯上。

因為我們之前已經用ps-lite對引數伺服器的基本功能做了介紹，所以在本文中，我們主要與ps-lite比對大的方面和一些關鍵技術點（paracel沒有開源容錯機制，是個不小的遺憾），而不會像對 ps-lite 那樣做較詳細的分析。

對於本文來說，ps-lite的主要邏輯如下：

本系列其他文章是：

[原始碼解析] 機器學習引數伺服器ps-lite 之(1) ----- PostOffice

[原始碼解析] 機器學習引數伺服器ps-lite(2) ----- 通訊模組Van

[原始碼解析] 機器學習引數伺服器ps-lite 之(3) ----- 代理人Customer

[原始碼解析]機器學習引數伺服器ps-lite(4) ----- 應用節點實現

本文在解析時候會刪除部分非主體程式碼。

0x01使用

我們首先通過原始碼提供的LR演算法看看如何使用。

1.1 配置&啟動

我們從原始碼中找到 LR 相關部分來看，以下就是一些必要配置，在其中我做了部分翻譯，需要留意的是：用一條命令可以啟動若干不同型別的例項，例項執行的都是可執行程式 lr。

Enter Paracel's home directory 進入Paracel工作目錄

```cd paracel;```

Generate training dataset for classification 產生訓練資料集

```python ./tool/datagen.py -m classification -o training.dat -n 2500 -k 100```

Set up link library path: 設定連結庫路徑

```export LD_LIBRARY_PATH=your_paracel_install_path/lib```

Create a json file named cfg.json, see example in Parameters section below. 建立配置檔案

Run (4 workers, local mode in the following example) 執行（4個worker，2個引數伺服器）

```./prun.py -w 4 -p 2 -c cfg.json -m local your_paracel_install_path/bin/lr```

Default parameters are set in a JSON format file. For example, we create a cfg.json as below(modify your_paracel_install_path):

{

"training_input" : "training.dat", 訓練集

"test_input" : "training.dat", 驗證集

"predict_input" : "training.dat", label資料

"output" : "./lr_result/",

"update_file" : "your_paracel_install_path/lib/liblr_update.so",

"update_func" : "lr_theta_update", 更新函式

"method" : "ipm",

"rounds" : 100,

"alpha" : 0.001,

"beta" : 0.01,

"debug" : false

}

1.2 編譯

通過makefile我們可以看到，是把 lr_driver.cpp, lr.cpp一起編譯成為 lr 可執行檔案。把 update.cpp 編譯成庫，被伺服器載入呼叫。

add_library(lr_update SHARED update.cpp) # 引數伺服器如何更新

target_link_libraries(lr_update ${CMAKE_DL_LIBS})

install(TARGETS lr_update LIBRARY DESTINATION lib)

add_library(lr_method SHARED lr.cpp) # 演算法程式碼

target_link_libraries(lr_method ${Boost_LIBRARIES} comm scheduler)

install(TARGETS lr_method LIBRARY DESTINATION lib)

add_executable(lr lr_driver.cpp) # 驅動程式碼

target_link_libraries(lr

  ${Boost_LIBRARIES}

  comm scheduler lr_method)

install(TARGETS lr RUNTIME DESTINATION bin)

1.3 梯度下降法

對於 LR，有四種大規模深度神經網路的隨機梯度下降法可以選擇

dgd: distributed gradient descent learning
ipm: iterative parameter mixtures learning
downpour: asynchrounous gradient descent learning
agd: slow asynchronous gradient descent learning

我們選擇 agd 演算法來學習分析：http://www.eecs.berkeley.edu/~brecht/papers/hogwildTR.pdf

1.4 驅動程式碼

首先，我們看看驅動程式碼 lr_driver.cpp，邏輯就是：

配置執行環境和通訊。
讀取分析引數。
生成 logistic_regression，進行訓練，驗證，預測。

DEFINE_string(server_info,

              "host1:7777PARACELhost2:8888",

              "hosts name string of paracel-servers.\n");

DEFINE_string(cfg_file,

              "",

              "config json file with absolute path.\n");

int main(int argc, char *argv[])

{

  // 配置執行環境和通訊

  paracel::main_env comm_main_env(argc, argv);

  paracel::Comm comm(MPI_COMM_WORLD);

  google::SetUsageMessage("[options]\n\t--server_info\n\t--cfg_file\n");

  google::ParseCommandLineFlags(&argc, &argv, true);

  // 讀取分析引數

  paracel::json_parser pt(FLAGS_cfg_file);

  std::string training_input, test_input, predict_input, output, update_file, update_func, method;

  try {

    training_input = pt.check_parse<std::string>("training_input");

    test_input = pt.check_parse<std::string>("test_input");

    predict_input = pt.check_parse<std::string>("predict_input");

    output = pt.parse<std::string>("output");

    update_file = pt.check_parse<std::string>("update_file");

    update_func = pt.parse<std::string>("update_func");

    method = pt.parse<std::string>("method");

  } catch (const std::invalid_argument & e) {

    std::cerr << e.what();

    return 1;

  }

  int rounds = pt.parse<int>("rounds");

  double alpha = pt.parse<double>("alpha");

  double beta = pt.parse<double>("beta");

  bool debug = pt.parse<bool>("debug");

  // 生成 logistic_regression，進行訓練，驗證，預測

  paracel::alg::logistic_regression lr_solver(comm,

                                              FLAGS_server_info,

                                              training_input,

                                              output,

                                              update_file,

                                              update_func,

                                              method,

                                              rounds,

                                              alpha,

                                              beta,

                                              debug);

  lr_solver.solve();

  std::cout << "final loss: " << lr_solver.calc_loss() << std::endl;

  lr_solver.test(test_input);

  lr_solver.predict(predict_input);

  lr_solver.dump_result();

  return 0;

}

從之前的配置中我們知道更新部分是：

"update_file" : "your_paracel_install_path/lib/liblr_update.so",

"update_func" : "lr_theta_update",

所以我們從 alg/classification/logistic_regression/update.cpp 中得到更新函式如下：

具體就是合併兩個引數然後返回。這部分程式碼被編譯成庫，在server之中被載入執行。

#include <vector>

#include "proxy.hpp"

#include "paracel_types.hpp"

using std::vector;

extern "C" {

  extern paracel::update_result lr_theta_update;

}

vector<double> local_update(vector<double> a, vector<double> b) {

  vector<double> r;

  for(int i = 0; i < (int)a.size(); ++i) {

    r.push_back(a[i] + b[i]);

  }

  return r;

}

paracel::update_result lr_theta_update = paracel::update_proxy(local_update);

1.5 演算法程式碼

1.5.1 類定義

logistic_regression 是類定義，位於lr.hpp。logistic_regression 需要繼承 paracel::paralg 才能使用。

namespace paracel {

namespace alg {

class logistic_regression: public paracel::paralg {

 public:

  logistic_regression(paracel::Comm,

                      string,

                      string _input,

                      string output,

                      string update_file_name,

                      string update_func_name,

                      string = "ipm",

                      int _rounds = 1,

                      double _alpha = 0.002,

                      double _beta = 0.1,

                      bool _debug = false);

  virtual ~logistic_regression();

  double lr_hypothesis(const vector<double> &);

  void dgd_learning(); // distributed gradient descent learning

  void ipm_learning(); // by default: iterative parameter mixtures learning

  void downpour_learning(); // asynchronous gradient descent learning

  void agd_learning(); // slow asynchronous gradient descent learning

  virtual void solve();

  double calc_loss();

  void dump_result();

  void print(const vector<double> &);

  void test(const std::string &);

  void predict(const std::string &);

 private:

  void local_parser(const vector<string> &, const char);

  void local_parser_pred(const vector<string> &, const char);

 private:

  string input;

  string update_file, update_func;

  std::string learning_method;

  int worker_id;

  int rounds;

  double alpha, beta;

  bool debug = false;

  vector<vector<double> > samples, pred_samples;

  vector<double> labels;

  vector<double> theta;

  vector<double> loss_error;

  vector<std::pair<vector<double>, double> > predv;

  int kdim; // not contain 1

};

} // namespace alg

} // namespace paracel

1.5.2 主體程式碼

solve 是主體程式碼，依據不同配置選擇不同的隨機梯度下降法來訓練。

void logistic_regression::solve() {

  auto lines = paracel_load(input);

  local_parser(lines);

  paracel_sync();

  if(learning_method == "dgd") {

    dgd_learning();

  } else if(learning_method == "ipm") {

    ipm_learning();

  } else if(learning_method == "downpour") {

    downpour_learning();

  } else if(learning_method == "agd") {

    agd_learning();

  } else {

    ERROR_ABORT("method do not support");

  }

  paracel_sync();

}

1.5.3 Agd演算法

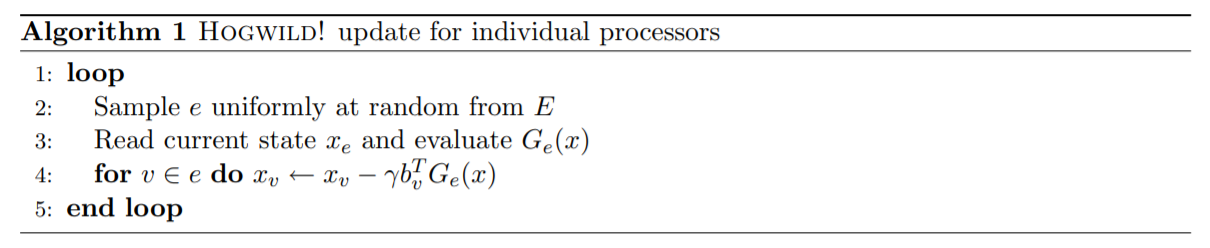

我們找出論文中的演算法比對：

下面程式碼和論文演算法基本一一對應，邏輯如下。

首先把 theta 推送到引數伺服器；
迭代訓練：
- 從引數伺服器讀取最新的 theta；
- 進行訓練；
- 把計算結果推送到引數伺服器；
從引數伺服器得到最新結果；

void logistic_regression::agd_learning() {

  int data_sz = samples.size();

  int data_dim = samples[0].size();

  theta = paracel::random_double_list(data_dim);

  paracel_write("theta", theta); // first push // 首先把 theta 推送到引數伺服器

  vector<int> idx;

  for(int i = 0; i < data_sz; ++i) {

    idx.push_back(i);

  }

  paracel_register_bupdate(update_file, update_func);

  double coff2 = 2. * beta * alpha;

  vector<double> delta(data_dim);

  unsigned time_seed = std::chrono::system_clock::now().time_since_epoch().count();

  // train loop

  for(int rd = 0; rd < rounds; ++rd) {

    std::shuffle(idx.begin(), idx.end(), std::default_random_engine(time_seed));

    theta = paracel_read<vector<double> >("theta");  // 從引數伺服器讀取最新的 theta

    vector<double> theta_old(theta);

    // traverse data

    for(auto sample_id : idx) {

      theta = paracel_read<vector<double> >("theta");

      theta_old = theta;

      double coff1 = alpha * (labels[sample_id] - lr_hypothesis(samples[sample_id]));

      for(int i = 0; i < data_dim; ++i) {

        double t = coff1 * samples[sample_id][i] - coff2 * theta[i];

        theta[i] += t;

      }

      if(debug) {

        loss_error.push_back(calc_loss());

      }

      for(int i = 0; i < data_dim; ++i) {

        delta[i] = theta[i] - theta_old[i];

      }

      // 把計算結果推送到引數伺服器

      paracel_bupdate("theta", delta); // you could push a batch of delta into a queue to optimize

    } // traverse

  } // rounds

  theta = paracel_read<vector<double> >("theta"); // last pull // 得到最終結果

}

lr的邏輯圖如下：

+------------+                     +-------------------------------------------------+

| lr_driver  |                     |logistic_regression                              |

|            |                     |                                                 |

|            +--------------------------------------->   solve                       |

+------------+  lr_solver.solve()  |                       +                         |

                                   |                       |                         |

                                   |                       |                         |

                                   |                       |                         |

                                   | +---------------------+-----------------------+ |

                                   | | agd_learning                                | |

                                   | |  +-----------------------+                  | |

                                   | |  |                       |                  | |

                                   | |  |                       v                  | |

                                   | |  |        theta = paracel_read("theta")     | |

                                   | |  |                       |                  | |

                                   | |  |                       |                  | |

                                   | |  |                       v                  | |

                                   | |  |                                          | |

                                   | |  |      delta[i] = theta[i] - theta_old[i]  | |

                                   | |  |                       +                  | |

                                   | |  |                       |                  | |

                                   | |  |                       |                  | |

                                   | |  |                       v                  | |

                                   | |  |        paracel_bupdate("theta", delta)   | |

                                   | |  |                       +    +             | |

                                   | |  |                       |    |             | |

                                   | |  +-----------------------+    |             | |

                                   | +---------------------------------------------+ |

                                   |                                 |               |

                                   +-------------------------------------------------+

                                                                     |

 Worker                                                              |

+------------------------------------------------------------------------------------+

 Server                                                              |

                                                     +---------------------+

                                                     | Server        |     |

                                                     |               |     |

                                                     |               v     |

                                                     |     local_update    |

                                                     |                     |

                                                     +---------------------+

1.6 小結

至此，我們知道了Paracel如何使用，實現是以driver為核心進行展開，使用者需要編寫 update函式和演算法函式。但是距離深入瞭解還差得很遠。

我們目前有幾個問題需要解決：

Paracel 怎麼啟動了多個worker進行訓練？
Paracel 怎麼啟動了引數伺服器？
update 函式如何被使用？

我們需要通過啟動部分來繼續研究。

0x02 啟動

如前所述./prun.py -w 4 -p 2 -c cfg.json -m local your_paracel_install_path/bin/lr是啟動命令，paracel 通過 prun.py 進入系統，所以我們分析這個指令碼。

2.1 python指令碼 prun.py

2.1.1 主體函式

下面我們省略一些非主體程式碼，比如處理引數，邏輯如下：

處理引數；
利用 init_starter 得到如何啟動server，worker，構建出一個相應字串；
利用 subprocess.Popen 啟動server，其中server的執行程式是 bin/start_server；
利用 os.system 啟動 worker；

if __name__ == '__main__':

    optpar = OptionParser()

    # 省略處理引數

    (options, args) = optpar.parse_args()

    nsrv = 1

    nworker = 1

    if options.parasrv_num:

        nsrv = options.parasrv_num

    if options.worker_num:

        nworker = options.worker_num

    if not options.method_server:

        options.method_server = options.method

    if not options.ppn_server:

        options.ppn_server = options.ppn

    if not options.mem_limit_server:

        options.mem_limit_server = options.mem_limit

    if not options.hostfile_server:

        options.hostfile_server = options.hostfile

    # 利用 init_starter 得到如何啟動server，worker，構建出相應字串

    server_starter = init_starter(options.method_server,

                                  str(options.mem_limit_server),

                                  str(options.ppn_server),

                                  options.hostfile_server,

                                  options.server_group)

    worker_starter = init_starter(options.method,

                                  str(options.mem_limit),

                                  str(options.ppn),

                                  options.hostfile,

                                  options.worker_group)

    #initport = random.randint(30000, 65000)

    #initport = get_free_port()

    initport = 11777

    start_parasrv_cmd_lst = [server_starter, str(nsrv), os.path.join(PARACEL_INSTALL_PREFIX, 'bin/start_server --start_host'), socket.gethostname(), ' --init_port', str(initport)]

    start_parasrv_cmd = ' '.join(start_parasrv_cmd_lst)

    # 利用 subprocess.Popen 啟動server，其中server的執行程式是 bin/start_server

    procs = subprocess.Popen(start_parasrv_cmd, shell=True, preexec_fn=os.setpgrp)

    try:

        serverinfo = paracelrun_cpp_proxy(nsrv, initport)

        entry_cmd = ''

        if args:

            entry_cmd = ' '.join(args)

        alg_cmd_lst = [worker_starter, str(nworker), entry_cmd, '--server_info', serverinfo, '--cfg_file', options.config]

        alg_cmd = ' '.join(alg_cmd_lst)

        # 利用 os.system 啟動 worker

        os.system(alg_cmd)

        os.killpg(procs.pid, 9)

    except Exception as e:

        logger.exception(e)

        os.killpg(procs.pid, 9)

2.1.2 starter函式

init_starter 函式會依據配置構建一個字串。其中 paracel 有三種啟動方式：

The –m_server and -m options above refer to what type of cluster you use. Paracel support mesos clusters, mpi clusters and multiprocessers in a single machine.

我們利用前面horovod文章的知識可以知道，mpirun 是可以啟動多個程序。

結合之前的命令列，./prun.py -w 4 -p 2 -c cfg.json -m local your_paracel_install_path/bin/lr，可以知道 local 就是 mpirun，所以paracel 通過 mpirun 來啟動了 4 個 lr 程序。

具體程式碼如下：

def init_starter(method, mem_limit, ppn, hostfile, group):

    '''Assemble commands for running paracel programs'''

    starter = ''

    if not hostfile:

        hostfile = '~/.mpi/large.18'

    if method == 'mesos':

        if group:

            starter = '%s/mrun -m %s -p %s -g %s -n ' % (PARACEL_INSTALL_PREFIX, mem_limit, ppn, group)

        else:

            starter = '%s/mrun -m %s -p %s -n ' % (PARACEL_INSTALL_PREFIX, mem_limit, ppn)

    elif method == 'mpi':

        starter = 'mpirun --hostfile %s -n ' % hostfile

    elif method == 'local':

        starter = 'mpirun -n '

    else:

        print 'method %s not supported.' % method

        sys.exit(1)

    return starter

2.2 可執行程式 start_server

前面提到，server 執行程式對應的是 bin/start_server。

我們看看其構建 src/CMakeLists.txt，於是我們可以去查詢 start_server.cpp。

add_library(comm SHARED comm.cpp) # 通訊相關庫

install(TARGETS comm LIBRARY DESTINATION lib)

add_library(scheduler SHARED scheduler.cpp # 排程

install(TARGETS scheduler LIBRARY DESTINATION lib)

add_library(default SHARED default.cpp) # 預設庫

install(TARGETS default LIBRARY DESTINATION lib)

# 這裡可以看到start_server.cpp

add_executable(start_server start_server.cpp)

target_link_libraries(start_server ${Boost_LIBRARIES} ${CMAKE_DL_LIBS})

install(TARGETS start_server RUNTIME DESTINATION bin)

add_executable(paracelrun_cpp_proxy paracelrun_cpp_proxy.cpp)

target_link_libraries(paracelrun_cpp_proxy ${Boost_LIBRARIES} ${CMAKE_DL_LIBS})

install(TARGETS paracelrun_cpp_proxy RUNTIME DESTINATION bin)

2.3 伺服器程式碼

src/start_server.cpp 是伺服器主體程式碼。

結合之前的命令列，./prun.py -w 4 -p 2 -c cfg.json -m local your_paracel_install_path/bin/lr，可以知道 local 就是 mpirun，所以paracel 通過 mpirun 來啟動了 2 個 start_server 程序，即兩個引數伺服器。

#include <gflags/gflags.h>

#include "server.hpp"

DEFINE_string(start_host, "beater7", "host name of start node\n");

DEFINE_string(init_port, "7773", "init port");

int main(int argc, char *argv[])

{

  google::SetUsageMessage("[options]\n\

  			--start_host\tdefault: balin\n\

			--init_port\n");

  google::ParseCommandLineFlags(&argc, &argv, true);

  paracel::init_thrds(FLAGS_start_host, FLAGS_init_port); // join inside

  return 0;

}

在 include/server.hpp 檔案之中，init_thrds 函式啟動了一系列執行緒，具體邏輯如下。

構建 zmq 環境；
為每個執行緒建立了socket；
建立伺服器處理執行緒；
建立SSP執行緒；
等待執行緒結束；

// init_host is the hostname of starter

void init_thrds(const paracel::str_type & init_host,

                const paracel::str_type & init_port) {

  // 構建 zmq 環境

  zmq::context_t context(2);

  zmq::socket_t sock(context, ZMQ_REQ);

  paracel::str_type info = "tcp://" + init_host + ":" + init_port;

  sock.connect(info.c_str());

  char hostname[1024], freeport[1024];

  size_t size = sizeof(freeport);

  // hostname of servers

  gethostname(hostname, sizeof(hostname));

  paracel::str_type ports = hostname;

  ports += ":";

  // create sock in every thrd 為每個執行緒建立了socket

  std::vector<zmq::socket_t *> sock_pt_lst;

  for(int i = 0; i < paracel::threads_num; ++i) {

    zmq::socket_t *tmp;

    tmp = new zmq::socket_t(context, ZMQ_REP);

    sock_pt_lst.push_back(tmp);

    sock_pt_lst.back()->bind("tcp://*:*");

    sock_pt_lst.back()->getsockopt(ZMQ_LAST_ENDPOINT, &freeport, &size);

    if(i == paracel::threads_num - 1) {

      ports += local_parse_port(paracel::str_type(freeport));

    } else {

      ports += local_parse_port(std::move(paracel::str_type(freeport))) + ",";

    }

  }

  zmq::message_t request(ports.size());

  std::memcpy((void *)request.data(), &ports[0], ports.size());

  sock.send(request);

  zmq::message_t reply;

  sock.recv(&reply);

  // 建立伺服器處理執行緒 thrd_exec

  paracel::list_type<std::thread> threads;

  for(int i = 0; i < paracel::threads_num - 1; ++i) {

    threads.push_back(std::thread(thrd_exec, std::ref(*sock_pt_lst[i])));

  }

  // 建立ssp執行緒 thrd_exec_ssp

  threads.push_back(std::thread(thrd_exec_ssp, std::ref(*sock_pt_lst.back())));

  // 等待執行緒結束

  for(auto & thrd : threads) {

    thrd.join();

  }

  for(int i = 0; i < paracel::threads_num; ++i) {

    delete sock_pt_lst[i];

  }

  zmq_ctx_destroy(context);

} // init_thrds

./prun.py -w 4 -p 2 -c cfg.json -m local your_paracel_install_path/bin/lr 的對應啟動邏輯圖具體如下：

 prun.py

    +

    |

    |

    |                                                    +----------------+

    |                                               +--> | start_server   |

    v                                               |    +----------------+

server_starter = init_starter +--> mpirun -n 2 +----+

    +                                               |    +----------------+

    |                                               |    | start_server   |

    |                                               |    |      +         |

    |                                               +--> |      |         |

    v                                                    |      |         |

worker_starter = init_starter +--> mpirun -n 4           |      |         |

                                        +                |      v         |

                                        |                |  init_thrds    |

                                        |                |      +         |

                                        |                |      |         |

                           +-------+----+--+-------+     |      |         |

                           |       |       |       |     |      |         |

                           |       |       |       |     |      v         |

                           v       v       v       v     |  thrd_exec     |

                         bin/lr  bin/lr  bin/lr  bin/lr  |      +         |

                                                         |      |         |

                                                         |      |         |

                                                         |      |         |

                                                         |      v         |

                                                         |  thrd_exec_ssp |

                                                         +----------------+

2.4 小結

目前我們知道了，worker和server都有多種啟動方式，比如用 mpi 的方式來啟動多個程序。

worker 端就是通過 driver.cpp 為主體，啟動多個程序。
server端就是通過 start_server 為主體，啟動多個程序，就是多個程序（引數伺服器）組成了一個叢集。

以上這些和ps-lite非常類似。

下面我們要分別深入這兩個角色的內部。

0x03 Server總體

通過之前ps-lite我們知道，引數伺服器大多使用 KV 儲存來儲存引數，所以我們先介紹KV儲存。

3.1 KV 儲存

在 include/kv_def.hpp 給出了server 端使用的KV儲存。

#include "paracel_types.hpp"

#include "kv.hpp"

namespace paracel {

  paracel::kvs<paracel::str_type, int> ssp_tbl; // 用來協助實現 SSP

  paracel::kvs<paracel::str_type, paracel::str_type> tbl_store; // 主要的kv儲存

}

KV 儲存的定義在 include/kv.hpp，下面省略了部分程式碼。

可以看出來，基本功能就是維護了記憶體table，提供了set系列函式和get系列函式，其中當需要返回 value, unique 的時候，就採用hash函式處理。

template <class K, class V> struct kvs {

public:

  bool contains(const K & k) {

    return kvdct.count(k);

  }

  void set(const K & k, const V & v) {

    kvdct[k] = v;

  }

  void set_multi(const paracel::dict_type<K, V> & kvdict) {

    for(auto & kv : kvdict) {

      set(kv.first, kv.second);

    }

  }

  boost::optional<V> get(const K & k) {

    auto fi = kvdct.find(k);

    if(fi != kvdct.end()) {

      return boost::optional<V>(fi->second);

    } else return boost::none;

  }

  bool get(const K & k, V & v) {

    auto fi = kvdct.find(k);

    if(fi != kvdct.end()) {

      v = fi->second;

      return true;

    } else {

      return false;

    }

  }

  paracel::list_type<V>

  get_multi(const paracel::list_type<K> & keylst) {

    paracel::list_type<V> valst;

    for(auto & key : keylst) {

      valst.push_back(kvdct.at(key));

    }

    return valst;

  }

  void get_multi(const paracel::list_type<K> & keylst,

                 paracel::list_type<V> & valst) {

    for(auto & key : keylst) {

      valst.push_back(kvdct.at(key));

    }

  }

  void get_multi(const paracel::list_type<K> & keylst,

                 paracel::dict_type<K, V> & valdct) {

    valdct.clear();

    for(auto & key : keylst) {

      auto it = kvdct.find(key);

      if(it != kvdct.end()) {

        valdct[key] = it->second;

      }

    }

  }

  // 這裡使用了 hash 函式

  // gets(key) -> value, unique

  boost::optional<std::pair<V, paracel::hash_return_type> >

  gets(const K & k) {

    if(auto v = get(k)) {

      std::pair<V, paracel::hash_return_type> ret(*v, hfunc(*v));

      return boost::optional<

          std::pair<V, paracel::hash_return_type>

			      >(ret);

    } else {

      return boost::none;

    }

  }

  // compare-and-set, cas(key, value, unique) -> True/False

  bool cas(const K & k, const V & v, const paracel::hash_return_type & uniq) {

    if(auto r = gets(k)) {

      if(uniq == (*r).second) {

        set(k, v);

        return true;

      } else {

        return false;

      }

    } else {

      kvdct[k] = v;

    }

    return true;

  }

  paracel::dict_type<K, V> getall() {

    return kvdct;

  }

private:

  //std::tr1::unordered_map<K, V> kvdct;

  paracel::dict_type<K, V> kvdct;

  paracel::hash_type<V> hfunc;

};

3.2 服務處理邏輯

thrd_exec 執行緒實現了引數伺服器的基本處理邏輯：就是針對worker傳來的不同的命令進行相關處理（大部分就是針對KV儲存進行處理），比如：

如果是 "pull" 命令，則使用 paracel::tbl_store.get(key, result) 獲取到數值，然後返回給使用者。
如果是 "push" 命令，則使用 paracel::tbl_store.set(key, msg[2]) 往 KV 中插入引數；

需要注意的是，這裡使用了使用者定義的update函式，即:

用了dlopen_update_lambda來對使用者設定的update函式進行生成，賦值為 update_f。
當處理"update“或者"bupdate"型別請求時候，使用使用者的update函式來對kv進行處理。

下面刪除了部分非主體程式碼。

// thread entry

void thrd_exec(zmq::socket_t & sock) {

  paracel::packer<> pk;

  update_result update_f;

  filter_result pullall_special_f;

  filter_result remove_special_f;

  // 這裡使用了dlopen_update_lambda來對使用者設定的update函式進行生成，賦值為 update_f

  auto dlopen_update_lambda = [&](const paracel::str_type & fn, const paracel::str_type & fcn) {

    void *handler = dlopen(fn.c_str(), RTLD_NOW | RTLD_LOCAL | RTLD_NODELETE);

    auto local = dlsym(handler, fcn.c_str());

    update_f = *(std::function<paracel::str_type(paracel::str_type, paracel::str_type)>*) local;

    dlclose(handler);

  };

  // 主體邏輯

  while(1) {

    zmq::message_t s;

    sock.recv(&s);

    auto scrip = paracel::str_type(static_cast<const char *>(s.data()), s.size());

    auto msg = paracel::str_split_by_word(scrip, paracel::seperator);

    auto indicator = pk.unpack(msg[0]);

    if(indicator == "pull") { // 如果是從引數伺服器讀取引數，則直接返回

      auto key = pk.unpack(msg[1]);

      paracel::str_type result;

      auto exist = paracel::tbl_store.get(key, result); // 讀取kv

      if(!exist) {

        paracel::str_type tmp = "nokey";

        rep_send(sock, tmp);

      } else {

        rep_send(sock, result); // 返回

      }

    }

    if(indicator == "pull_multi") { // 讀取多個引數

      paracel::packer<paracel::list_type<paracel::str_type> > pk_l;

      auto key_lst = pk_l.unpack(msg[1]);

      auto result = paracel::tbl_store.get_multi(key_lst);

      rep_pack_send(sock, result);

    }

    if(indicator == "pullall") { // 讀取所有引數

      auto dct = paracel::tbl_store.getall();

      rep_pack_send(sock, dct);

    }

    mutex.lock();

    if(indicator == "push") { // 插入引數

      auto key = pk.unpack(msg[1]);

      paracel::tbl_store.set(key, msg[2]);

      bool result = true;

      rep_pack_send(sock, result);

    }

    if(indicator == "push_multi") { // 插入多個引數

      paracel::packer<paracel::list_type<paracel::str_type> > pk_l;

      paracel::dict_type<paracel::str_type, paracel::str_type> kv_pairs;

      auto key_lst = pk_l.unpack(msg[1]);

      auto val_lst = pk_l.unpack(msg[2]);

      assert(key_lst.size() == val_lst.size());

      for(int i = 0; i < (int)key_lst.size(); ++i) {

        kv_pairs[key_lst[i]] = val_lst[i];

      }

      paracel::tbl_store.set_multi(kv_pairs); //插入kv

      bool result = true;

      rep_pack_send(sock, result);

    }

    if(indicator == "update" || indicator == "bupdate") { // 更新引數

      if(msg.size() > 3) {

        if(msg.size() != 5) {

          ERROR_ABORT("invalid invoke in server end");

        }

        // open request func

        auto file_name = pk.unpack(msg[3]);

        auto func_name = pk.unpack(msg[4]);

        dlopen_update_lambda(file_name, func_name);

      } else {

        if(!update_f) {

          dlopen_update_lambda("../local/build/lib/default.so",

                               "default_incr_i");

        }

      }

      auto key = pk.unpack(msg[1]);

      // 這裡使用使用者的update函式來對kv進行處理

      std::string result = kv_update(key, msg[2], update_f);

      rep_send(sock, result);

    }

    if(indicator == "remove") { // 刪除引數

      auto key = pk.unpack(msg[1]);

      auto result = paracel::tbl_store.del(key);

      rep_pack_send(sock, result);

    }

    mutex.unlock();

  } // while

} // thrd_exec

簡化如圖：

+--------------------------------------------------------------------------------------+

| thrd_exec                                                                            |

|                                                                                      |

|   +--------------------------------->  while(1)                                      |

|   |                                       +                                          |

|   |                                       |                                          |

|   |                                       |                                          |

|   |     +----------+----------+--------+--+------+----------+---------+---------+    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     v          v          v        v         v          v         v         v    |

|   |                                                                                  |

|   |   pull    pull_multi    pullall   push   push_multi   update    bupdate   remove |

|   |     +          +          +        +         +          +         +         +    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     |          |          |        |         |          |         |         |    |

|   |     v          v          v        v         v          v         v         v    |

|   |     +----------+----------+--------+----+----+----------+---------+---------+    |

|   |                                         |                                        |

|   |                                         |                                        |

|   |                                         |                                        |

|   |                                         |                                        |

|   +-----------------------------------------+                                        |

|                                                                                      |

+--------------------------------------------------------------------------------------+

3.3 小結

目前為止，我們可以看到，Paracel和ps-lite也很類似，伺服器維護了一個儲存，伺服器也可以處理客戶端的請求。

0x04 Worker總體

Worker 就是用來訓練演算法的程序。從前面我們瞭解，演算法需要繼承paracel::paralg才能使用引數伺服器功能。

namespace paracel {

namespace alg {

class logistic_regression: public paracel::paralg { .....

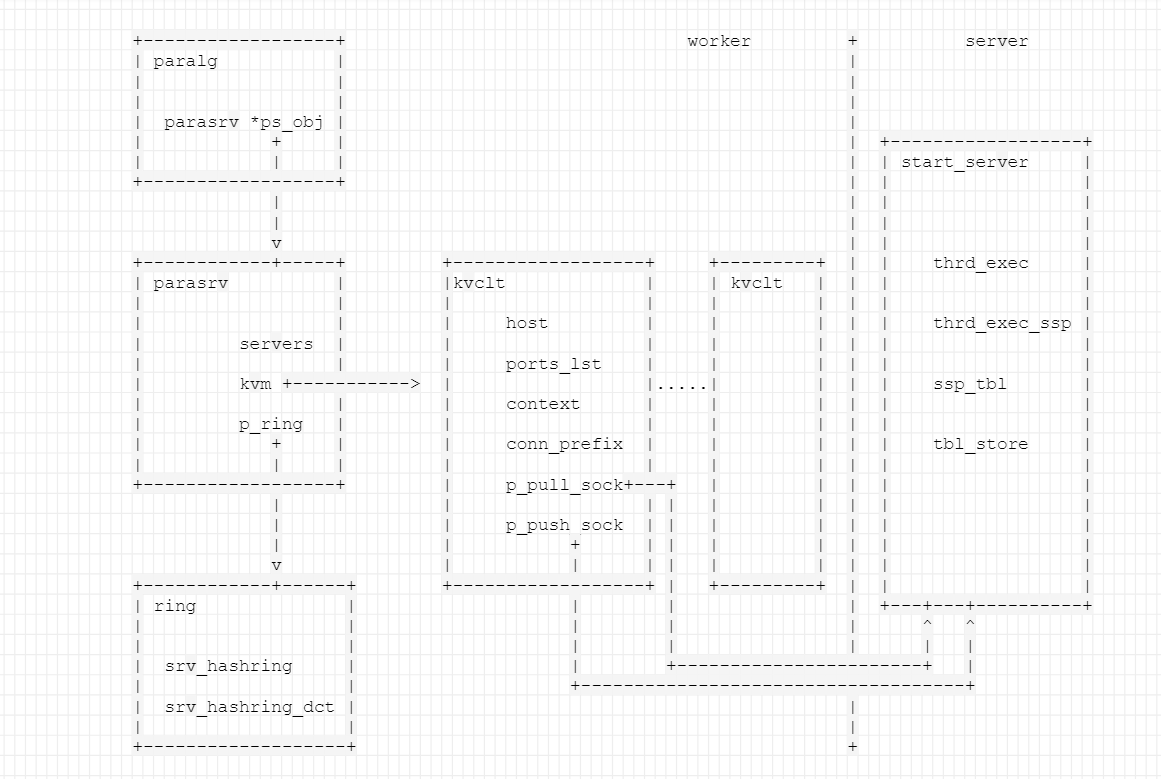

paracel::paralg 就可以認為是引數伺服器的API，或者代理，我們下面就看看。

4.1 基礎功能類 Paralg

Paralg是提供Paracel主要功能的基本類，可以理解為一個演算法API類，或者對外功能API類。

我們只給出其成員變數，暫時省略其函式實現。最主要幾個為：

int stale_cache, clock, total_iters; 同步需要
paracel::Comm worker_comm; 通訊類，比如 MPI 通訊
int nworker = 1; worker的數目
bool ssp_switch = false; 是否開啟 SSP 模式
parasrv *ps_obj; // 可以理解為是正式的引數伺服器類。

class paralg {

 private:

  class parasrv { // 可以理解為是引數伺服器類

    using l_type = paracel::list_type<paracel::kvclt>;

    using dl_type = paracel::list_type<paracel::dict_type<paracel::str_type, paracel::str_type> >;

   public:

    parasrv(paracel::str_type hosts_dct_str) {

      // init dct_lst

      dct_lst = paracel::get_hostnames_dict(hosts_dct_str);

      // init srv_sz

      srv_sz = dct_lst.size();

      // init kvm

      for(auto & srv : dct_lst) {

        paracel::kvclt kvc(srv["host"], srv["ports"]);

        kvm.push_back(std::move(kvc));

      }

      // init servers

      for(auto i = 0; i < srv_sz; ++i) {

        servers.push_back(i);

      }

      // init hashring

      p_ring = new paracel::ring<int>(servers);

    }

    virtual ~parasrv() {

      delete p_ring;

    }

   public:

    dl_type dct_lst;

    int srv_sz = 1;

    l_type kvm;

    paracel::list_type<int> servers; // 具體伺服器列表

    paracel::ring<int> *p_ring; // hash ring

  }; // nested class parasrv

 private:

  int stale_cache, clock, total_iters; // 同步需要

  int clock_server = 0;

  paracel::Comm worker_comm; //通訊類，比如 MPI 通訊

  paracel::str_type output;

  int nworker = 1;

  int rounds = 1;

  int limit_s = 0;

  bool ssp_switch = false;

  parasrv *ps_obj; // 可以理解為是正式的引數伺服器類。

  paracel::dict_type<paracel::default_id_type, paracel::default_id_type> rm;

  paracel::dict_type<paracel::default_id_type, paracel::default_id_type> cm;

  paracel::dict_type<paracel::default_id_type, paracel::default_id_type> dm;

  paracel::dict_type<paracel::default_id_type, paracel::default_id_type> col_dm;

  paracel::dict_type<paracel::str_type, paracel::str_type> keymap;

  paracel::dict_type<paracel::str_type, boost::any> cached_para;

  paracel::update_result update_f;

  int npx = 1, npy = 1;

 }

4.2 派生

編寫一個Paracel程式需要對paralg基類進行子類化，並且必須重寫virtual solve方法。其中一些是SPMD iterfaces 並行介面。

我們從之前 LR 的實現可以看到需要繼承 paracel::paralg 。

class logistic_regression: public paracel::paralg

就是說，使用者的solve函式可以直接呼叫 Paralg 的函式來完成基本功能。

我們以 paracel::paracel_read 為例，可以看到是使用 parasrv.kvm 的功能，我們後續會繼續介紹 parasrv。

  template <class V>

  V paracel_read(const paracel::str_type & key,

                 int replica_id = -1) {

    if(ssp_switch) { // 如果應用ssp，應該如何處理。我們下文就將具體介紹ssp如何處理

      V val;

      if(clock == 0 || clock == total_iters) {

        cached_para[key] = boost::any_cast<V>(ps_obj->

                                              kvm[ps_obj->p_ring->get_server(key)].

                                              pull<V>(key));

        val = boost::any_cast<V>(cached_para[key]);

      } else if(stale_cache + limit_s > clock) {

        val = boost::any_cast<V>(cached_para[key]);

      } else {

        while(stale_cache + limit_s < clock) {

          stale_cache = ps_obj->

              kvm[clock_server].pull_int(paracel::str_type("server_clock"));

        }

        cached_para[key] = boost::any_cast<V>(ps_obj->

                                              kvm[ps_obj->p_ring->get_server(key)].

                                              pull<V>(key));

        val = boost::any_cast<V>(cached_para[key]);

      }

      return val;

    }

    // 否則直接返回

    return ps_obj->kvm[ps_obj->p_ring->get_server(key)].pull<V>(key);

  }

worker邏輯如下：

+---------------------------------------------------------------------------+

| Algorithm                                                                 |

|     ^ +------------------------------v                                    |

|     |                                |                                    |

|     |                                |                                    |

|     |                                v                                    |

|     |   +----------------------------+------------------------------+     |

|     |   | paracel_read                                              |     |

|     |   |                                                           |     |

|     |   | ps_obj+>kvm[ps_obj+>p_ring+>get_server(key)].pull<V>(key) |     |

|     |   |                                                           |     |

|     |   +----------------------------+------------------------------+     |

|     |                                |                                    |

|     |                                |                                    |

|     |                                |                                    |

|     |                                v                                    |

|     |                             Compute                                 |

|     |                                +                                    |

|     |                                |                                    |

|     |                                |                                    |

|     |                                v                                    |

|     |    +---------------------------+-------------------------------+    |

|     |    | paracel_bupdate                                           |    |

|     |    |                 ps_obj->kvm[indx].bupdate                 |    |

|     |    |                                                           |    |

|     |    +---------------------------+-------------------------------+    |

|     |                                |                                    |

|     |                                |                                    |

|     |                                |                                    |

|     |                                |                                    |

|     +-----<--------------------------+                                    |

|                                                                           |

+---------------------------------------------------------------------------+

4.3 小結

Worker端的機理也類似ps-lite，通過read，pull等操作，向伺服器提出請求。

0x05 Ring Hash

在沐神論文中，Ring hash 是與資料一致性，容錯，可擴充套件等機制聯絡在一起，比如：

parameter server 在資料一致性上，使用的是傳統的一致性雜湊演算法，引數key與server node id被插入到一個hash ring中。

但可惜的是，ps-lite 沒有提供這部分程式碼，paracel 雖然有 ring hash，但也不齊全，豆瓣沒有開源容錯和一致性等部分。我們只能基於已有程式碼進行學習分析。

5.1 原理

這裡只是大致講解下，有需求的同學可以去網上搜索詳細文章。

從拗口的技術術語來解釋，一致性雜湊的技術關鍵點是：按照常用的hash演算法來將對應的key雜湊到一個具有2^32次方個桶的空間中，即0 ~ (2^32)-1的數字空間。我們可以將這些數字頭尾相連，想象成一個閉合的環形。

用通俗白話來理解，這個關鍵點就是：在部署伺服器的時候，伺服器的序號空間已經配置成了一個固定的非常大的數字 1~2^32（不需要再改變）。伺服器可以分配為 1~2^32 中任一序號。這樣伺服器叢集可以固定大多數演算法規則 (因為序號空間是演算法的重要引數)，這樣面對擴容等變化只有"分配規則" 需要根據實際系統容量做相應微調。從而對整體系統影響較小。

5.2 定義

ring 就是hash 環的實現類，這裡主要功能就是把伺服器加入到 hash ring 之中，以及從ring之中取出伺服器。

// T rep type of server name

template <class T>

class ring {

public:

  ring(paracel::list_type<T> names) {

    for(auto & name : names) {

      add_server(name);

    }

  }

  ring(paracel::list_type<T> names, int cp) : replicas(cp) {

    for(auto & name : names) {

      add_server(name);

    }

  }

  void add_server(const T & name) {

    //std::hash<paracel::str_type> hfunc;

    paracel::hash_type<paracel::str_type> hfunc;

    std::ostringstream tmp;

    tmp << name;

    auto name_str = tmp.str();

    for(int i = 0; i < replicas; ++i) { //對每一個副本進行處理

      std::ostringstream cvt;

      cvt << i;

      auto n = name_str + ":" + cvt.str();

      auto key = hfunc(n); // 依據name生成一個key

      srv_hashring_dct[key] = name; //新增value

      srv_hashring.push_back(key); //往list新增內容

    }

    // sort srv_hashring

    std::sort(srv_hashring.begin(), srv_hashring.end());

  }

  void remove_server(const T & name) {

    //std::hash<paracel::str_type> hfunc;

    paracel::hash_type<paracel::str_type> hfunc;

    std::ostringstream tmp;

    tmp << name;

    auto name_str = tmp.str();

    for(int i = 0; i < replicas; ++i) { // 對每個副本進行處理

      std::ostringstream cvt;

      cvt << i;

      auto n = name_str + ":" + cvt.str();

      auto key = hfunc(n);// 依據name生成一個key

      srv_hashring_dct.erase(key);// 刪除value

      auto iter = std::find(srv_hashring.begin(), srv_hashring.end(), key);

      if(iter != srv_hashring.end()) {

        srv_hashring.erase(iter); // 刪除list中的內容

      }

    }

  }

  // TODO: relief load of srv_hashring_dct[srv_hashring[0]]

  template <class P>

  T get_server(const P & skey) {

    //std::hash<P> hfunc;

    paracel::hash_type<P> hfunc;

    auto key = hfunc(skey);// 依據name生成一個key

    auto server = srv_hashring[paracel::ring_bsearch(srv_hashring, key)];//獲取server

    return srv_hashring_dct[server];

  }

private:

  int replicas = 32;

  // 分別用list和dict儲存

  paracel::list_type<paracel::hash_return_type> srv_hashring;

  paracel::dict_type<paracel::hash_return_type, T> srv_hashring_dct;

};

5.3 使用

我們使用 paracel_read 來看，可以發現呼叫順序是

先使用 ps_obj->p_ring->get_server(key) 得到本 key 對應的引數伺服器（就是從ring hash 中提取出來某一個引數伺服器）；
然後從這個伺服器中獲取到本 key 對應的 value；

V paracel_read(const paracel::str_type & key,

                 int replica_id = -1) {

      ......

	  ps_obj->kvm[ps_obj->p_ring->get_server(key)].pull<V>(key);

}

5.4 小結

這裡是和ps-lite的不同之處，就是用ring-hash來維護資料一致性，容錯等，比如把伺服器加入到 hash ring 之中，以及從ring之中取出伺服器。

0x06 引數伺服器介面 parasrv

我們把目前邏輯梳理一下，綜合看看。

6.1 引數伺服器介面 parasrv 構建

如何使用ring hash，需要從 parasrv 說起。

我們知道，paralg 是基礎API類，其中在 paralg 中有如下定義以及構建了 ps_obj ， ps_obj是一個 parasrv 型別的例項。

注：以下都是在worker端使用的型別。

// paralg 內程式碼

  parasrv *ps_obj; // 成員變數定義，引數伺服器介面

  paralg(paracel::str_type hosts_dct_str,

         paracel::Comm comm,

         paracel::str_type _output = "",

         int _rounds = 1,

         int _limit_s = 0,

         bool _ssp_switch = false) : worker_comm(comm),

                                    output(_output),

                                    nworker(comm.get_size()),

                                    rounds(_rounds),

                                    limit_s(_limit_s),

                                    ssp_switch(_ssp_switch) {

    ps_obj = new parasrv(hosts_dct_str); // 構建引數伺服器，一個parasrv的例項

    init_output(_output);

    clock = 0;

    stale_cache = 0;

    clock_server = 0;

    total_iters = rounds;

    if(worker_comm.get_rank() == 0) {

      paracel::str_type key = "worker_sz";

      (ps_obj->kvm[clock_server]).

          push_int(key, worker_comm.get_size()); // 初始化時鐘伺服器

    }

    paracel_sync(); // mpi barrier同步一下

  }

6.2 引數伺服器介面 parasrv 定義

parasrv 的定義如下，其中 p_ring 就是 ring 例項，使用 p_ring = new paracel::ring<int>(servers) 來完成了構建。

其中p_ring 是 ring hash，kvm是具體的kv儲存列表。

  class parasrv {

    using l_type = paracel::list_type<paracel::kvclt>;

    using dl_type = paracel::list_type<paracel::dict_type<paracel::str_type, paracel::str_type> >;

   public:

    parasrv(paracel::str_type hosts_dct_str) {

      // 初始化host資訊，srv大小，kvm，servers，ring hash

      // init dct_lst

      dct_lst = paracel::get_hostnames_dict(hosts_dct_str);

      // init srv_sz

      srv_sz = dct_lst.size();

      // init kvm

      for(auto & srv : dct_lst) {

        paracel::kvclt kvc(srv["host"], srv["ports"]);

        kvm.push_back(std::move(kvc));

      }

      // init servers

      for(auto i = 0; i < srv_sz; ++i) {

        servers.push_back(i);

      }

      // init hashring

      p_ring = new paracel::ring<int>(servers); // 構建

    }

    virtual ~parasrv() {

      delete p_ring;

    }

   public:

    dl_type dct_lst;

    int srv_sz = 1;

    l_type kvm; // 具體KV儲存介面

    paracel::list_type<int> servers;

    paracel::ring<int> *p_ring; // ring hash

  }; // nested class parasrv

kvm 初始化如下：

// init kvm

for(auto & srv : dct_lst) {

   paracel::kvclt kvc(srv["host"], srv["ports"]);

   kvm.push_back(std::move(kvc));

}

6.3 KV儲存控制介面

kvclt 是 kv control 的抽象。

只摘取部分程式碼，就是找到對應的伺服器進行互動。

namespace paracel {

struct kvclt {

public:

  kvclt(paracel::str_type hostname,

        paracel::str_type ports) : host(hostname), context(1) {

    ports_lst = paracel::str_split(ports, ',');

    conn_prefix = "tcp://" + host + ":";

  }

  template <class V, class K>

  bool pull(const K & key, V & val) { // 從引數伺服器拉取

    if(p_pull_sock == nullptr) {

      p_pull_sock.reset(create_req_sock(ports_lst[0]));

    }

    auto scrip = paste(paracel::str_type("pull"), key); // paracel::str_type

    return req_send_recv(*p_pull_sock, scrip, val);

  }

  template <class K, class V>

  bool push(const K & key, const V & val) { // 往引數伺服器推送

    if(p_push_sock == nullptr) {

      p_push_sock.reset(create_req_sock(ports_lst[1]));

    }

    auto scrip = paste(paracel::str_type("push"), key, val);

    bool stat;

    auto r = req_send_recv(*p_push_sock, scrip, stat);

    return r && stat;

  }

  template <class V>

  bool req_send_recv(zmq::socket_t & sock,

                     const paracel::str_type & scrip,

                     V & val) {

    zmq::message_t req_msg(scrip.size());

    std::memcpy((void *)req_msg.data(), &scrip[0], scrip.size());

    sock.send(req_msg);

    zmq::message_t rep_msg;

    sock.recv(&rep_msg);

    paracel::packer<V> pk;

    if(!rep_msg.size()) {

      ERROR_ABORT("paracel internal error!");

    } else {

      std::string data = paracel::str_type(

          static_cast<char*>(rep_msg.data()),

          rep_msg.size());

      if(data == "nokey") return false;

      val = pk.unpack(data);

    }

    return true;

  }

private:

  paracel::str_type host;

  paracel::list_type<paracel::str_type> ports_lst;

  paracel::str_type conn_prefix;

  zmq::context_t context;

  std::unique_ptr<zmq::socket_t> p_contains_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_pull_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_pull_multi_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_pullall_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_push_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_push_multi_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_update_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_bupdate_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_bupdate_multi_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_remove_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_clear_sock = nullptr;

  std::unique_ptr<zmq::socket_t> p_ssp_sock = nullptr;

}; // struct kvclt

} // namespace paracel

所以目前總體邏輯如下：

+------------------+                                worker         +          server

| paralg           |                                               |

|                  |                                               |

|                  |                                               |

|  parasrv *ps_obj |                                               |

|            +     |                                               |  +------------------+

|            |     |                                               |  | start_server     |

+------------------+                                               |  |                  |

             |                                                     |  |                  |

             |                                                     |  |                  |

             v                                                     |  |                  |

+------------+-----+         +------------------+     +---------+  |  |    thrd_exec     |

| parasrv          |         |kvclt             |     | kvclt   |  |  |                  |

|                  |         |                  |     |         |  |  |                  |

|                  |         |     host         |     |         |  |  |    thrd_exec_ssp |

|         servers  |         |                  |     |         |  |  |                  |

|                  |         |     ports_lst    |     |         |  |  |                  |

|         kvm +----------->  |                  |.....|         |  |  |    ssp_tbl       |

|                  |         |     context      |     |         |  |  |                  |

|         p_ring   |         |                  |     |         |  |  |                  |

|            +     |         |     conn_prefix  |     |         |  |  |    tbl_store     |

|            |     |         |                  |     |         |  |  |                  |

+------------------+         |     p_pull_sock+---+   |         |  |  |                  |

             |               |                  | |   |         |  |  |                  |

             |               |     p_push_sock  | |   |         |  |  |                  |

             |               |           +      | |   |         |  |  |                  |

             v               |           |      | |   |         |  |  |                  |

+------------+------+        +------------------+ |   +---------+  |  |                  |

| ring              |                    |        |                |  +---+---+----------+

|                   |                    |        |                |      ^   ^

|                   |                    |        |                |      |   |

|  srv_hashring     |                    |        +-----------------------+   |

|                   |                    +------------------------------------+

|  srv_hashring_dct |                                              |

|                   |                                              |

+-------------------+                                              +

手機如下：

0xEE 個人資訊

★★★★★★關於生活和技術的思考★★★★★★

微信公眾賬號：羅西的思考

如果您想及時得到個人撰寫文章的訊息推送，或者想看看個人推薦的技術資料，敬請關注。

0xFF 參考

PARACEL：讓分散式機器學習變得簡單

引數伺服器——分散式機器學習的新殺器

[原始碼解析] 機器學習引數伺服器 Paracel (1)-----總體架構
