Varnish 實戰專案

實現基於Keepalived+Haproxy+Varnish+LNMP企業級架構

原理：快取，又稱加速器，用於加速執行速度較快的裝置與較慢裝置之間的通訊。基於程式的執行具有區域性性特徵其能實現加速的功能

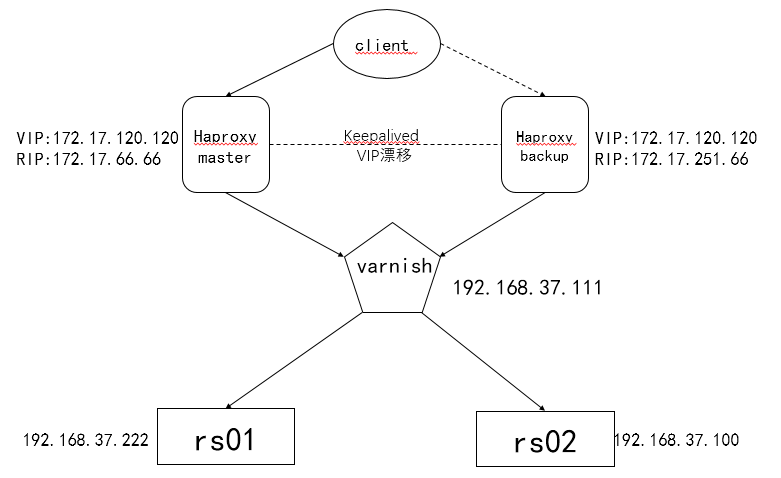

一、環境準備

1.1 相關配置

機器名稱	IP配置	服務角色	備註
haproxy-server-master	VIP:172.17.120.120 RIP:172.17.66.66	負載均衡器主伺服器	配置keepalived
haproxy-server-backup	VIP:172.17.120.120 RIP:172.17.251.66	負載均衡器從伺服器	配置keepalived
varnish	192.168.37.111	快取伺服器	開啟代理功能
rs01	192.168.37.222	後端伺服器	開啟lnmp的web服務
rs02	192.168.37.100	後端伺服器	開啟lnmp的web服務

1.2 安裝服務

　　我們需要在相應的機器上安裝我們的服務：

1）haproxy-server-master&haproxy-server-backup 上：

	yum install haproxy -y

	yum install keepalived -y

2）varnish 上：

　　varnish伺服器請用centos7來做。

	yum install varnish -y

3）rs01&rs02 上：

　　安裝配置LNMP。詳情見我之前的部落格——Nginx詳解以及LNMP的搭建

1.3 關閉防火牆及selinux

	iptables -F && setenforing

　　

　　本步驟完成。

二、配置 Haproxy

　　我們需要把兩個機器的Haproxy都設定好。我們去修改一下Haproxy的配置檔案——/etc/haproxy/haproxy.cfg

　　global段和default段都是設定好的，我們就不需要修改，下面是我們需要修改的部分：

1）frontend段

frontend  web

        bind    *:80

        default_backend         varnish-server

2）backend段

backend varnish-server

    balance     roundrobin

    server  varnishsrv 192.168.37.111:6081 check inter 3000 rise 3 fall 5

3）listen段

listen admin

        bind :9527

        stats enable

        stats uri  /haproxyadmin

        stats auth admin:admin

        stats refresh 20s

        stats admin if TRUE

　　第一臺機器設定好了以後，直接使用scp命令發到第二臺機器即可。

　　然後把兩臺機器的服務都開啟：

	service haproxy start

　　本步驟完成。

三、配置keepalived

3.1 配置 haproxy-server-master （主伺服器）

　　配置檔案為/etcc/keeplalived/keepalived.conf，我們編輯以下三段即可：

1）全域性段——設定傳送郵件

global_defs {

   notification_email {

        root@localhost

   }

   notification_email_from [email protected]

   smtp_server 127.0.0.1

   smtp_connect_timeout 30

   router_id keepalived_haproxy

}

2）編輯健康監測指令碼

　　該指令碼作用是對haproxy進行健康監測，每隔2s監測一次haproxy程序。

vrrp_script chk_haproxy {

        script "killall -0 haproxy"

        interval 2

        fall 2

        rise 2

        weight -4

}

3）定義主從和VIP

vrrp_instance VI_1 {

    state MASTER

    interface eth1

    virtual_router_id 170

    priority 100

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass keer

    }

    virtual_ipaddress {

        172.17.120.120

    }

    track_script {

        chk_haproxy

    }

}

3.2 配置 haproxy-server-backup （從伺服器）

　　從伺服器和主伺服器的配置很是相似，我們可以直接使用scp命令把主伺服器的配置檔案拷過來，然後，我們只需要把第二段刪掉，同時修改一下第三段的主從和優先順序即可：

vrrp_instance VI_1 {

    state BACKUP

    interface eth1

    virtual_router_id 170

    priority 98

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass keer

    }

    virtual_ipaddress {

        172.17.120.120

    }

}

　　本步驟完成。

四、配置Varnish

4.1 修改Management程序配置檔案

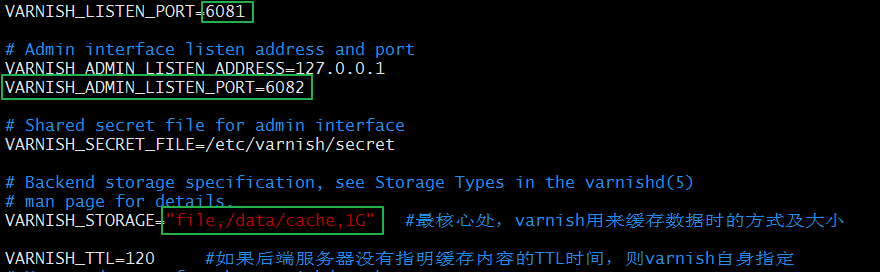

　　Management程序的配置檔案為/etc/varnish/varnish.params。我們先來修改一下這個檔案，主要是修改埠和快取型別及大小：

	VARNISH_ADMIN_LISTEN_PORT=6082

	VARNISH_STORAGE="file,/data/cache,1G"

4.2 修改Varnish總配置檔案

　　Varnish的總配置檔案為/etc/varnish/default.vcl，我們來修改一下這個配置檔案：

1）第一段

① 定義一個健康監測：

vcl 4.0;        #指定版本

import directors;       #載入後端的輪詢模組

probe backend_healthcheck {     #設定名為backend_healthcheck的健康監測

    .url = "/index.html";

    .window = 5;      #視窗

    .threshold = 2;   #門檻

    .interval = 3s;

    .timeout  = 1s;

}

② 設定後端server:

backend web1 {

    .host = "192.168.37.222";

    .port = "80";

    .probe = backend_healthcheck;

}

backend web2 {

    .host = "192.168.37.100";

    .port = "80";

    .probe = backend_healthcheck;

}

③ 配置後端叢集事件

sub vcl_init {

    new img_cluster = directors.round_robin();

    img_cluster.add_backend(web1);

    img_cluster.add_backend(web2);

}

acl purgers {    # 定義可訪問來源IP,許可權控制

        "127.0.0.1";

        "172.17.0.0"/16;

}

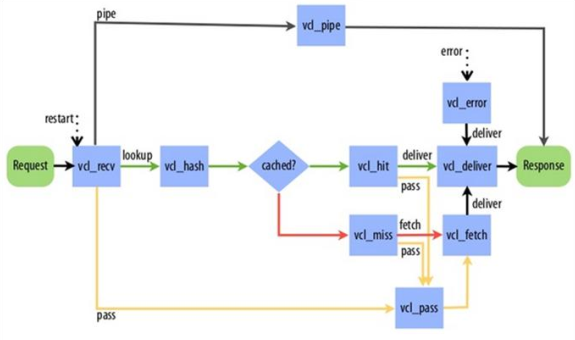

2）第二段——定義引擎

① 定義vcl_recv引擎

　　定義不認識的頭部請求直接扔後端的pass

sub vcl_recv {

	if (req.method == "GET" && req.http.cookie) {

        return(hash);    //處理完recv 引擎，給下一個hash引擎處理

	}

	if (req.method != "GET" &&

	    req.method != "HEAD" &&

	    req.method != "PUT" &&

	    req.method != "POST" &&

	    req.method != "TRACE" &&

	    req.method != "OPTIONS" &&

	    req.method != "PURGE" &&

	    req.method != "DELETE") {

		    return (pipe);   //除了上邊的請求頭部，通過通道直接扔後端的pass

    }

　　定義index.php通過特殊通道給後端的server，不經過快取

	if (req.url ~ "index.php") {

        return(pass);

    }

　　定義刪除快取的方法

    if (req.method == "PURGE") {   //PURGE請求的處理的頭部，清快取

        if (client.ip ~ purgers) {

          return(purge);

        }

    }

　　為發往後端主機的請求新增X-Forward-For首部

    if (req.http.X-Forward-For) {    //為發往後端主機的請求新增X-Forward-For首部

        set req.http.X-Forward-For = req.http.X-Forward-For + "," + client.ip;

    } else {

        set req.http.X-Forward-For = client.ip;

    }

        return(hash);

}

② 定義vcl_hash 引擎，後沒有定義hit和Miss的路徑，所以走預設路徑

sub vcl_hash {

     hash_data(req.url);

}

③ 定義要快取的檔案時長

sub vcl_backend_response {     //自定義快取檔案的快取時長，即TTL值

    if (bereq.url ~ "\.(jpg|jpeg|gif|png)$") {

        set beresp.ttl = 30d;

    }

    if (bereq.url ~ "\.(html|css|js)$") {

        set beresp.ttl = 7d;

    }

    if (beresp.http.Set-Cookie) { //定義帶Set-Cookie首部的後端響應不快取，直接返回給客戶端

    set beresp.grace = 30m;

        return(deliver);

    }

}

④ 定義deliver 引擎

sub vcl_deliver {

    if (obj.hits > 0) {    //為響應新增X-Cache首部，顯示快取是否命中

        set resp.http.X-Cache = "HIT from " + server.ip;

    } else {

        set resp.http.X-Cache = "MISS";

    }

        unset resp.http.X-Powered-By;   //取消顯示php框架版本的header頭

        unset resp.http.Via;   //取消顯示varnish的header頭

}

　　

　　本步驟完成。

五、開啟服務的順序

1）先開啟後端server事先搭建好的lnmp web服務

	systemctl start nginx

	systemctl start php-fpm

	systemctl start mariadb

2）再開啟varnish快取伺服器

	service varnish start

3）開啟主從的keepalived，提供VIP

	service keepalived start

4）開啟haproxy服務

	service haproxy start

　　本步驟完成。

六、測試

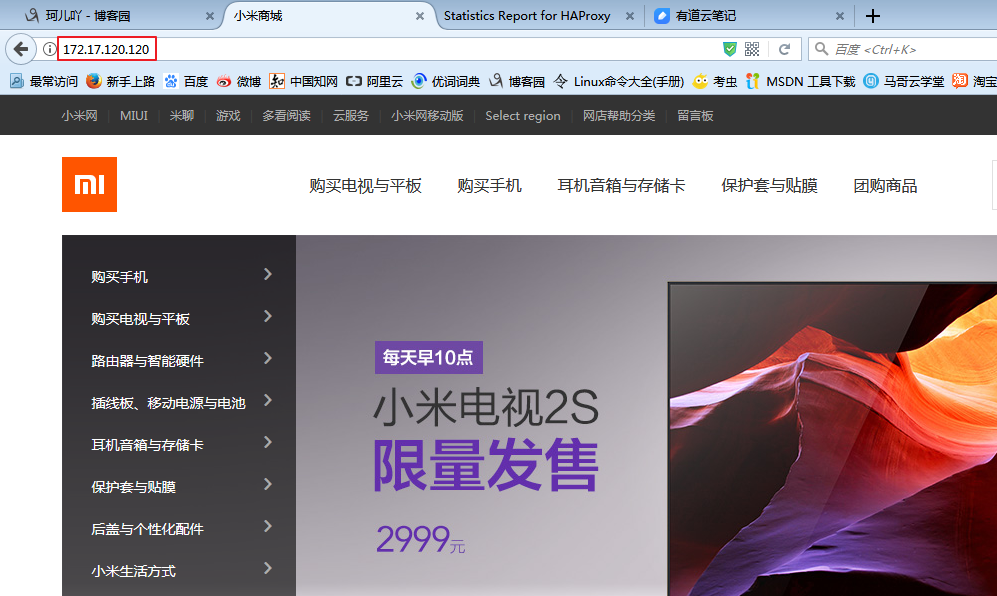

1）配置完成後，client訪問，http://172.17.120.120/ ，成功訪問web

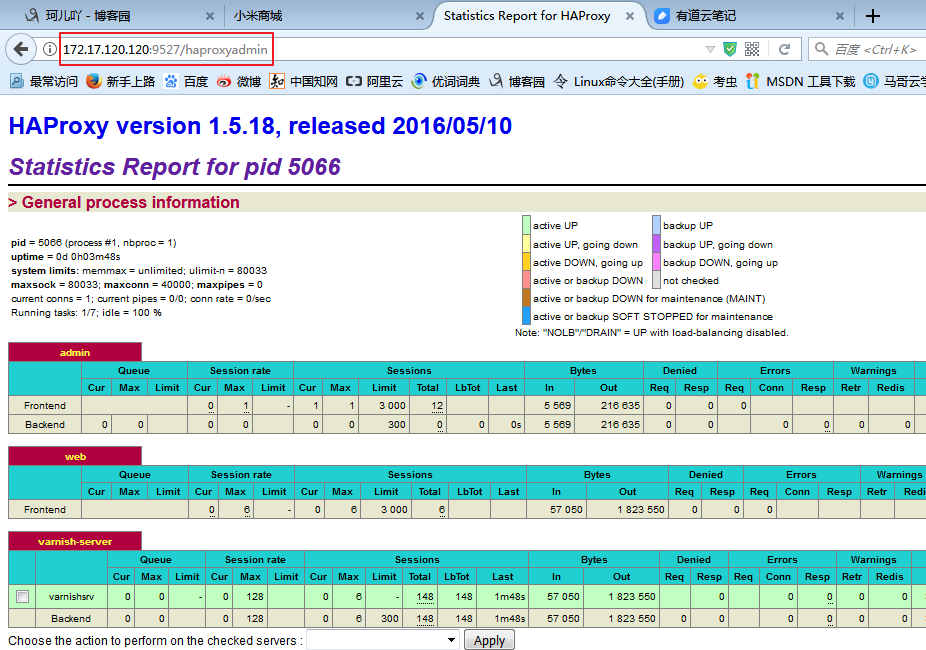

2）訪問http://172.17.120.120:9527/haproxy?admin ，haproxy的web監測頁面，正常

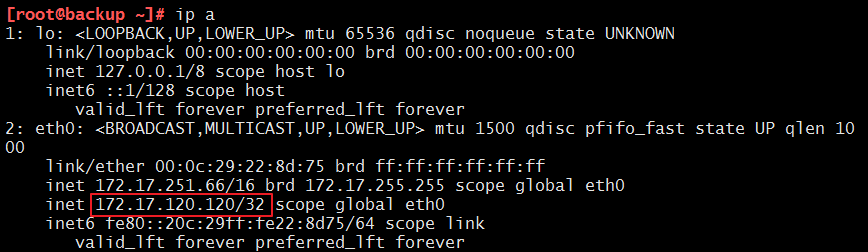

3）當主haproxy 宕機時，VIP自動漂移到從上，且服務正常使用；

在主haproxy 上，server stop haproxy，VIP會漂到從上。

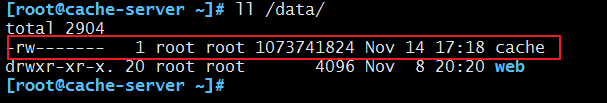

4）varnish 快取伺服器上，確實生成了快取檔案

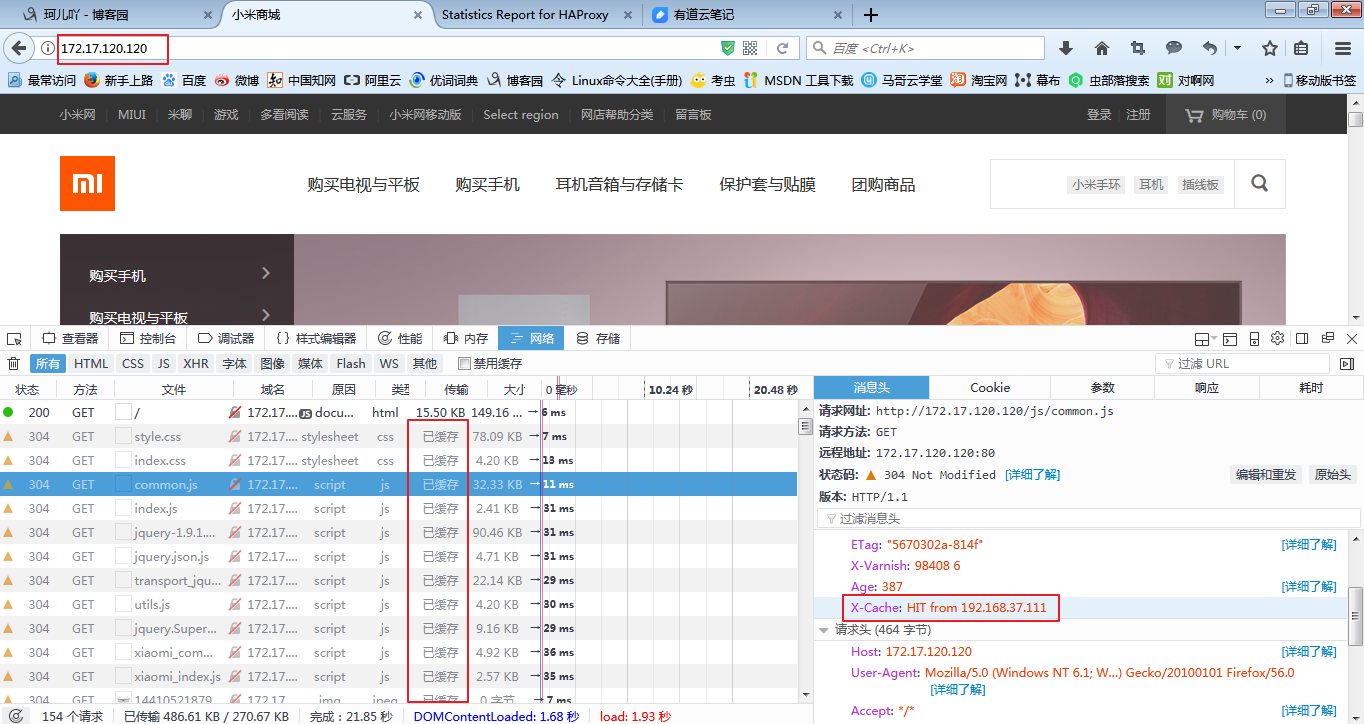

　　F12開啟網頁的除錯頁面，檢視確實快取了:

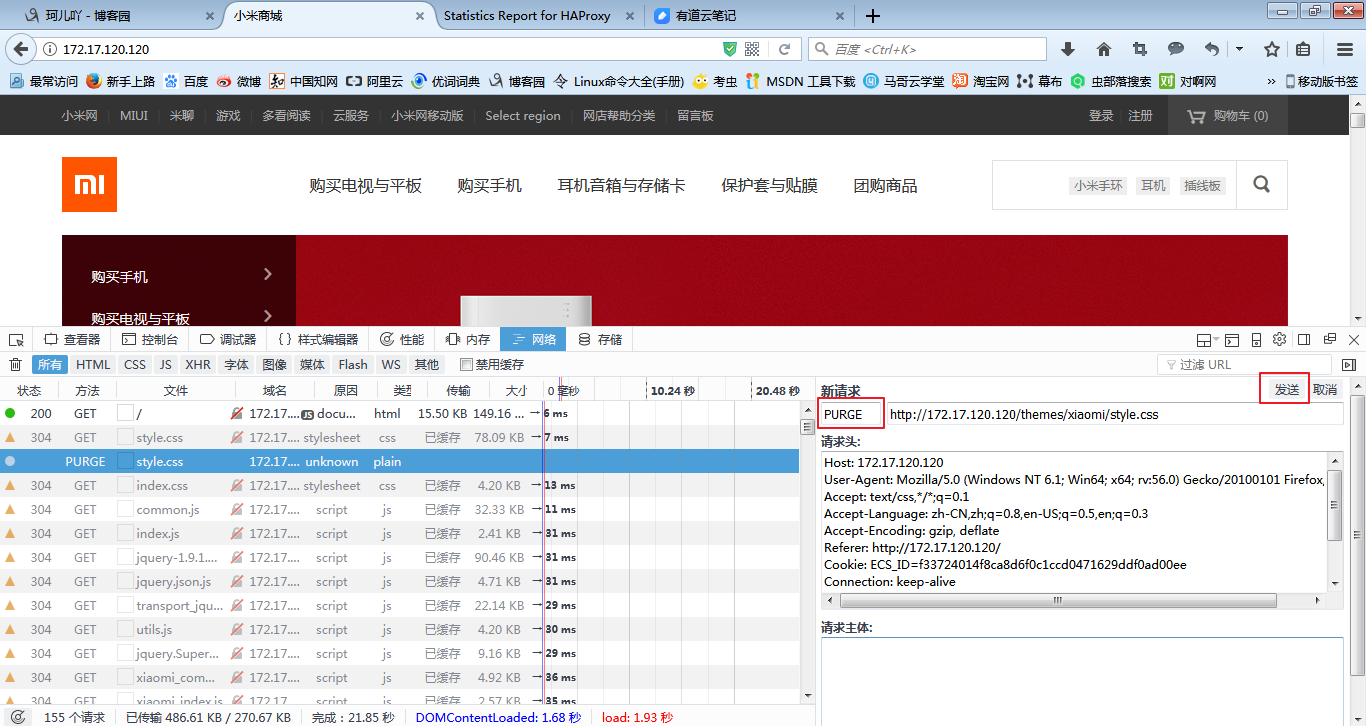

5）測試清快取的功能，PURGE 傳送頭部資訊

6）後端有一臺server 宕機，服務照常使用

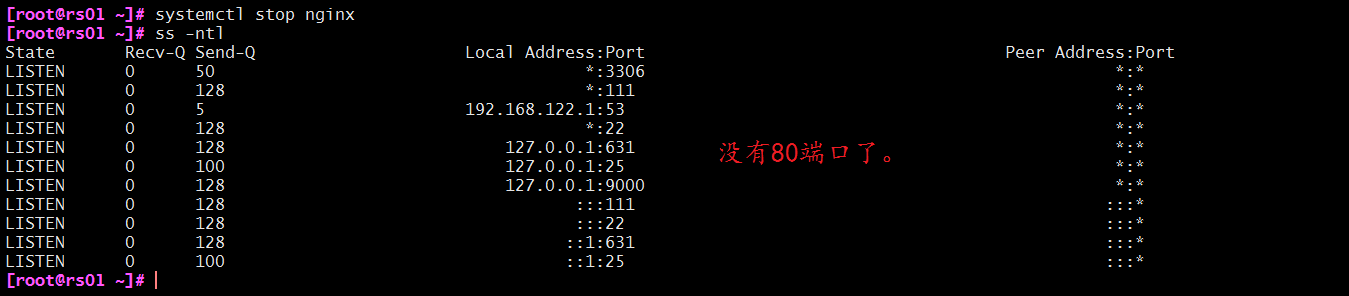

　　我們停掉一臺後端伺服器：

	systemctl stop nginx

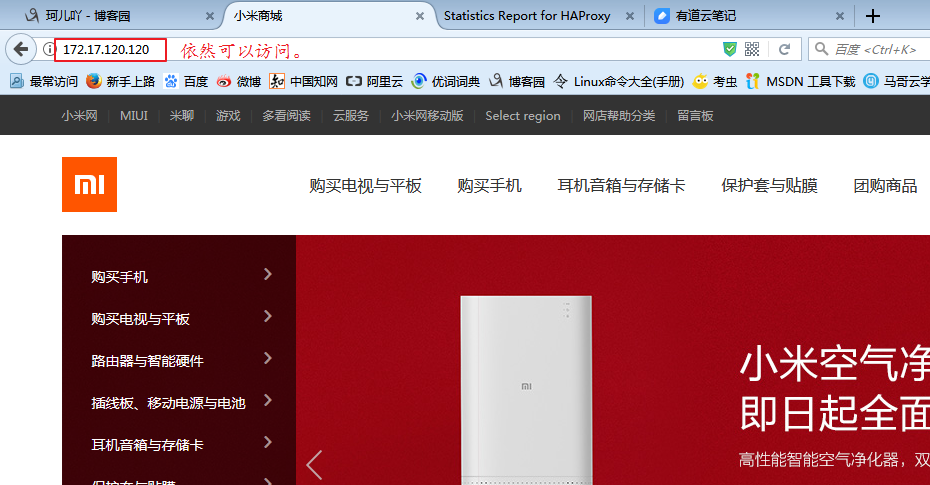

　　然後我們再去瀏覽器檢視一下：

　　bing~實驗完成

　　以上~如果有不足之處還請大家多多指教喏٩(๑>◡<๑)۶
