前段時間自學了matlab和vivado聯合推出的system generator工具，用來做數字訊號處理，十分好用且使開發更便捷，下面舉個例子來供大家一起學習下。

首先開啟matlab命令列，輸入simulink。注意要先安裝system generator ，這個網上有教程。

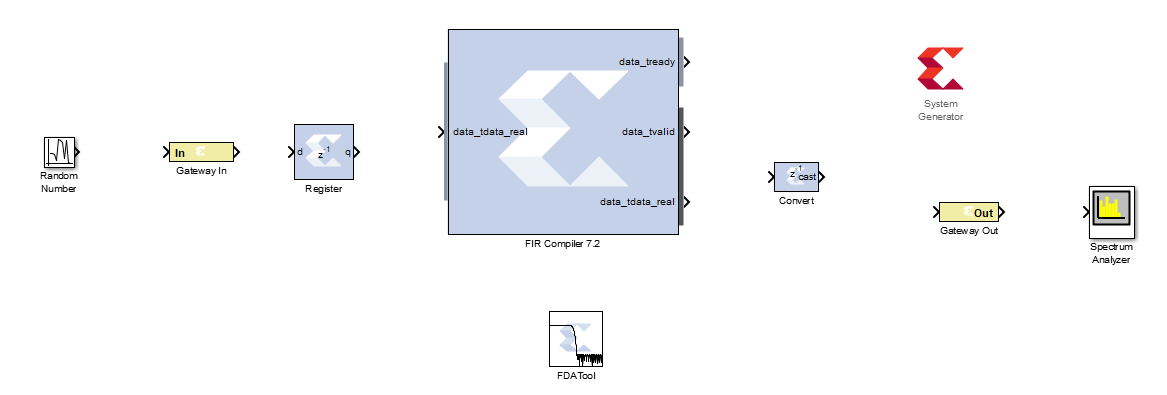

然後新建一個model，拖入模組成我這樣：

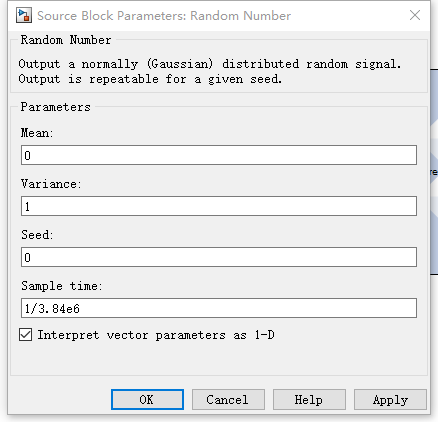

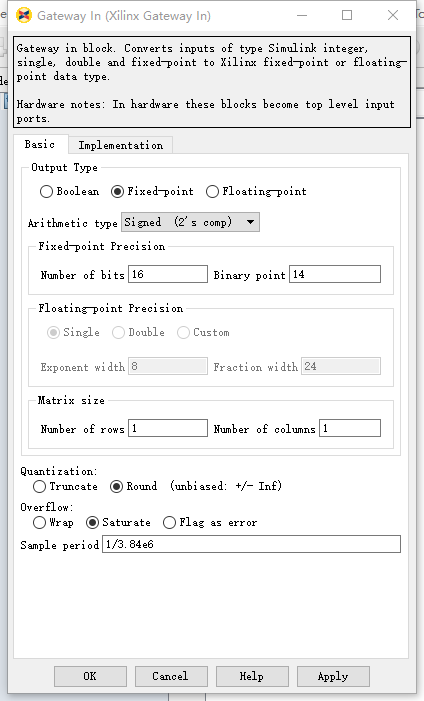

一個一個來設定：首先是訊號源，取樣率模逆的WCDMA碼速率，為3.84Mcps。                                                然後是Gateway In,這個是IP核的輸入埠，設定如下：



Register保持不變，事實上加不加好像都沒什麼影響。

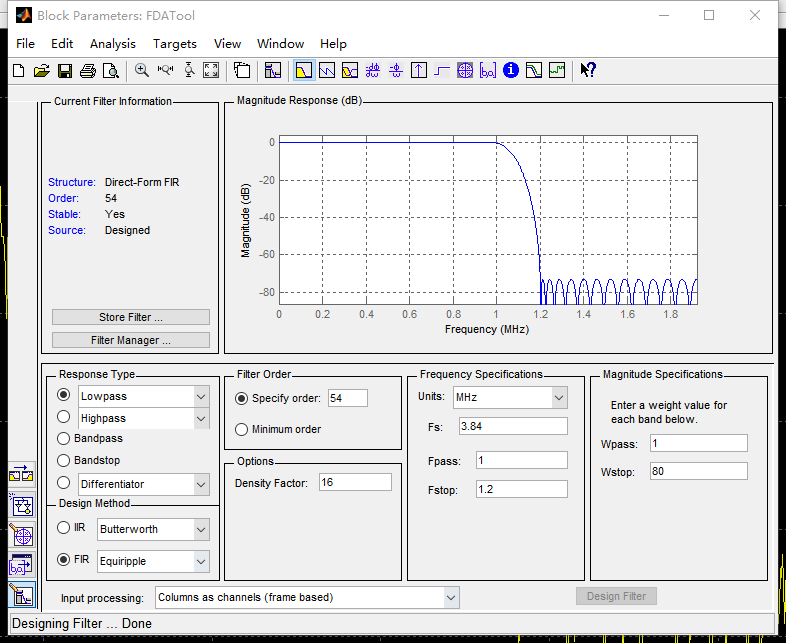

重點是濾波器的設計，先點開FDA tool，設計出一個通帶截止點1MHz，阻帶起始點1.2MHz的低通濾波器。

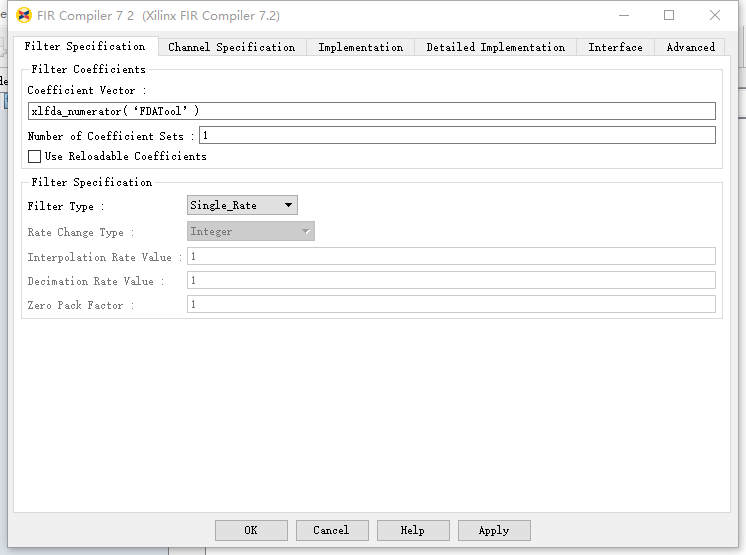

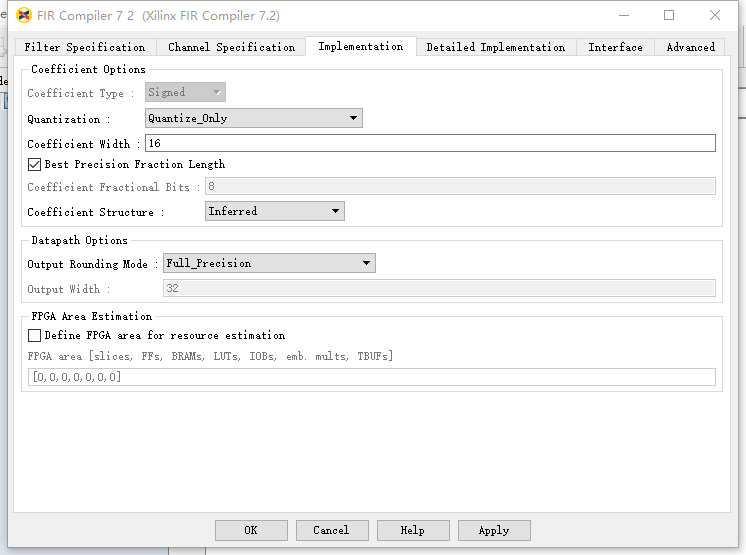

然後開啟FIR compiler7.2，設定如下：1）輸入xlfda_numerator(‘FDATool’)，繫結一個FDATool；2）量化形式選成跟隨FDATool量化，一般都是16bit保持不變。

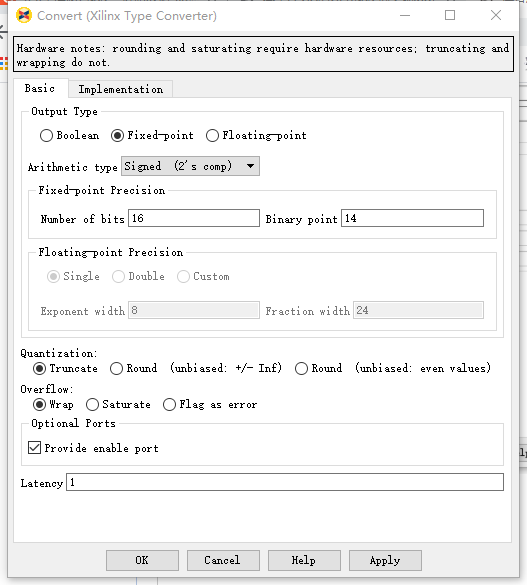

接著做截斷處理，這一步關係著IP輸出位寬。然後勾選Provide enanle port，這樣就多了個截斷使能訊號。

預設16bit位寬，濾波器輸出位寬32bit，截斷為16bit，損失了一些精度，但是減小了輸出位寬。如果你想看各模組的資料位寬，可以點選model的選單欄的Display->signals&Ports->Ports Datas type。

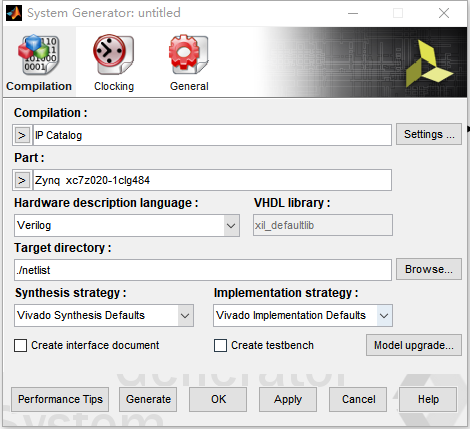

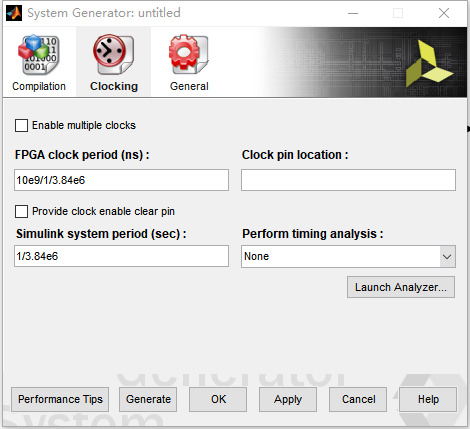

然後設定system generator：1）主要找到對應的FPGA晶片型號，只有對應的型號才能呼叫該IP。2）設計輸入時鐘，為該IP的主時鐘，模擬時鐘設定為3.84MHz。

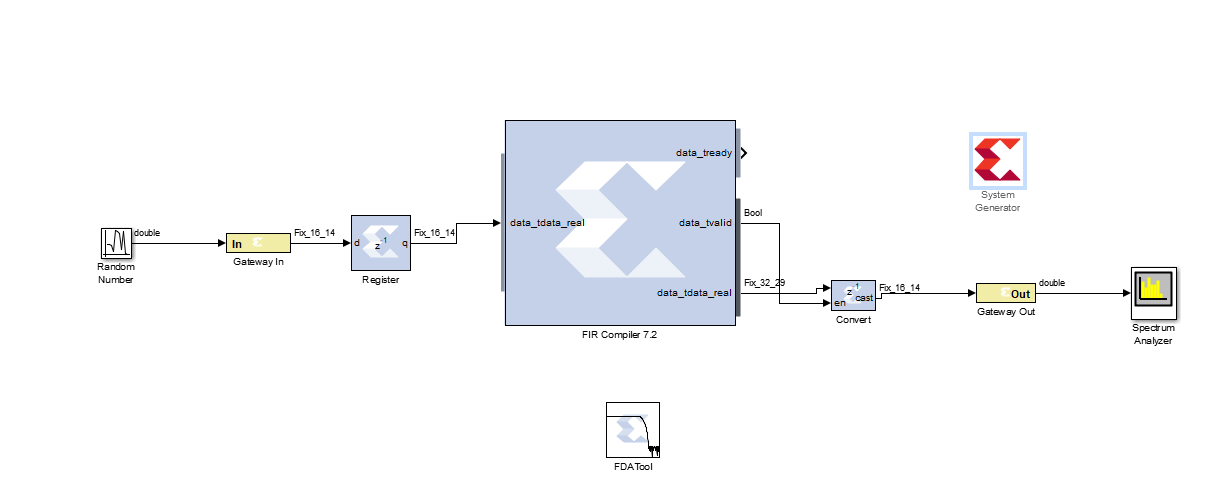

最終連起來

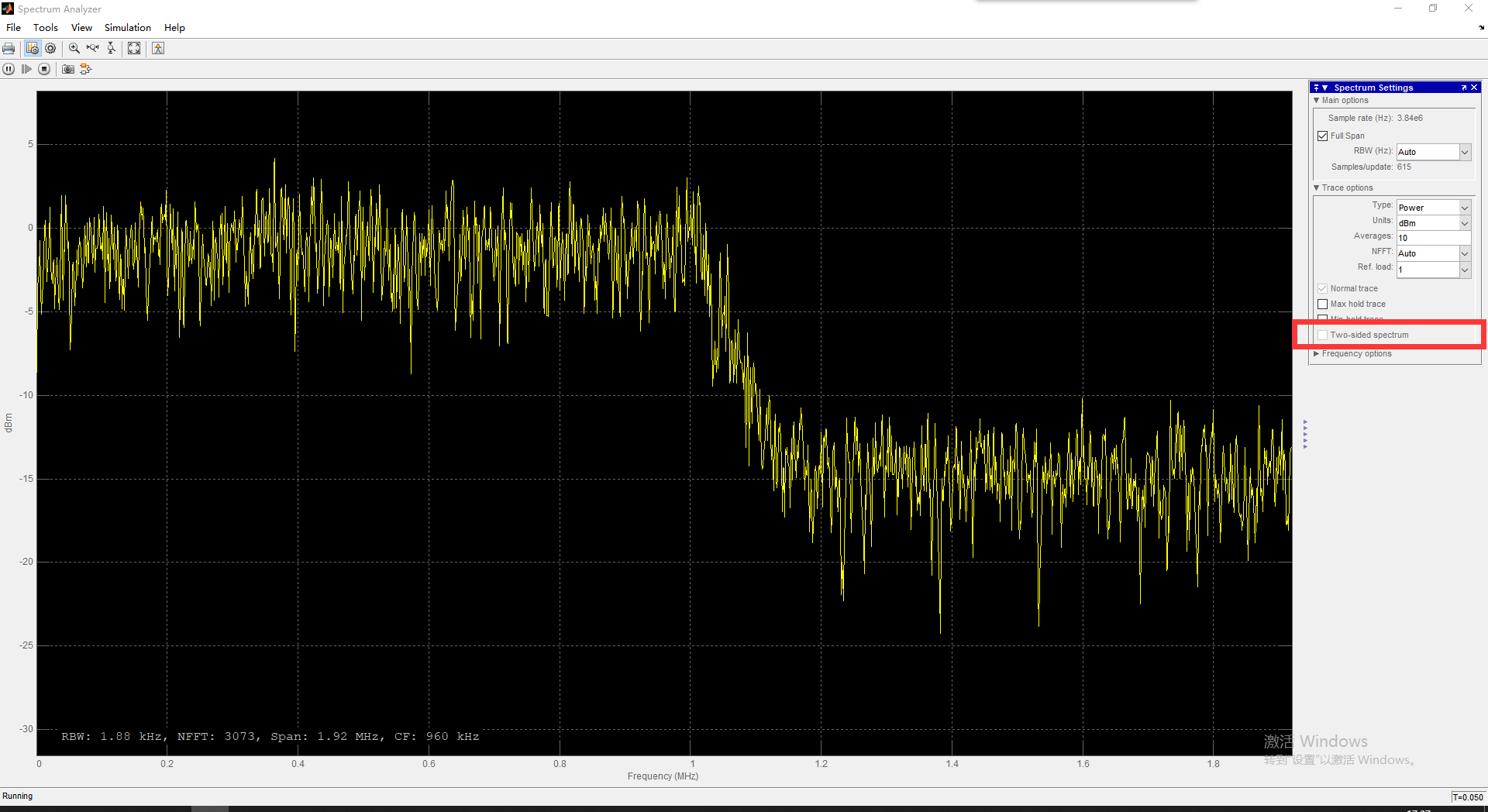

點選RUN，進行模擬，看看波形。頻譜儀點紅框可以看到雙邊譜，這裡我就看了單邊譜。

結論：因為我的訊號源是3.84Mcps的脈衝訊號，頻譜無限大，被一個單級低通濾波器限制帶1MHz，阻帶1.2MHz，功率下降了15個dbm，但是濾波器設計的是衰減80個db，看來實際用起來還是有一定差距。

最後還是開啟system generator，更改你想存放IP的資料夾，然後點gengerate。就生成了該低通濾波器的IP。

至於如何在vivado中匯入IP，網上也是有很多教程，這裡就不細說了。
