引言
最近做T級互動，需要使用到3D模型。相信大家和我一樣，在開始著手的時候，一定會有這麼些問題：
- 1.如何選擇3D模型的匯出格式
- 2.如何對模型檔案進行優化
- 3.在大流量的專案中相容性怎麼樣
讓我們通過這篇文章，進行細緻的探索、調研與沉澱。
一、什麼是 glTF 檔案
glTF 全稱 Graphics Language Transmission Format，是三維場景和模型的標準檔案格式。
glTF 核心是 JSON 檔案，描述了 3D 場景的整個內容。它由場景結構本身的描述組成，其由定義場景圖的節點的層次提供。
場景中出現的 3D 物件是使用連線到節點的 meshes(網格)定義的。Materials(材料)定義物件的外觀。Animations(動畫)描述 3D 物件如何隨著時間的推移轉換 3D 物件，並且 Skins(蒙皮)定義了對物體的幾何形狀的方式基於骨架姿勢變形。Cameras(相機)描述了渲染器的檢視配置。
除此以外，它還包括了帶有二進位制資料和影象檔案的連結，如下圖所示。
二、.gltf 與.glb

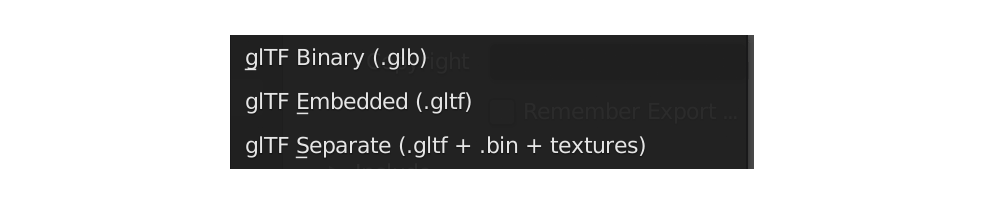

從 blender 檔案匯出中可以看出：
glTF 檔案有兩種拓展形式，.gltf（JSON / ASCII）或.glb（二進位制）。.gltf 檔案可能是自包含的，也可能引用外部二進位制和紋理資源，而 .glb 檔案則是完全自包含的（但使用外部工具可以將其緩衝區/紋理儲存為嵌入或單獨的檔案，後面會提到）。
2.1 .glb檔案產生原因
glTF 提供了兩個也可以一起使用的交付選項：
- glTF JSON 指向外部二進位制資料（幾何、關鍵幀、面板）和影象。
- glTF JSON 嵌入 base64 編碼的二進位制資料，並使用資料 URI 內聯影象。
對於這些資源，由於 base64 編碼，glTF 需要單獨的請求或額外的空間。Base64 編碼需要額外的處理來解碼並增加檔案大小（編碼資源增加約 33%）。雖然 gzip 減輕了檔案大小的增加，但解壓縮和解碼仍然會增加大量的載入時間。
為了解決這個問題，引入了一種容器格式 Binary glTF。在二進位制 glTF 中，glTF 資產（JSON、.bin 和影象）可以儲存在二進位制 blob 中，就是.glb 檔案。
2.2 檔案對比

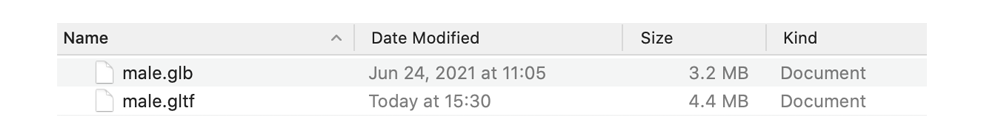

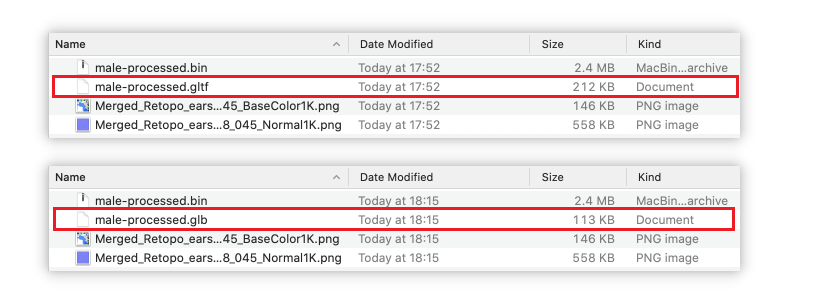

2.2.1 同一個glTF檔案，.glb格式要比.gltf小
- 自包含的：
- 引用外部二進位制和紋理資源的：

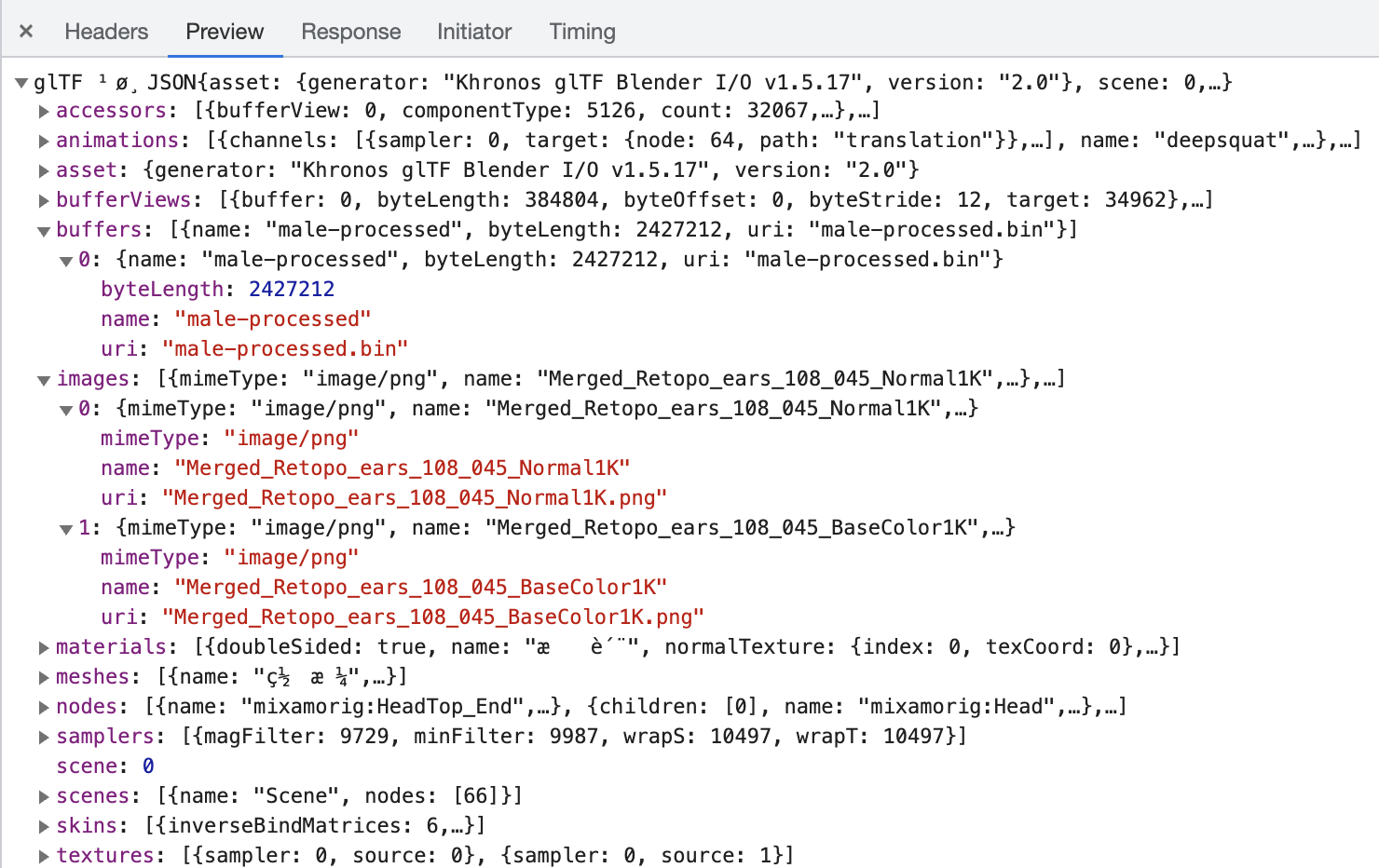

2.2.2 .gltf檔案預覽：
- 自包含的：
- 引用外部二進位制和紋理資源：

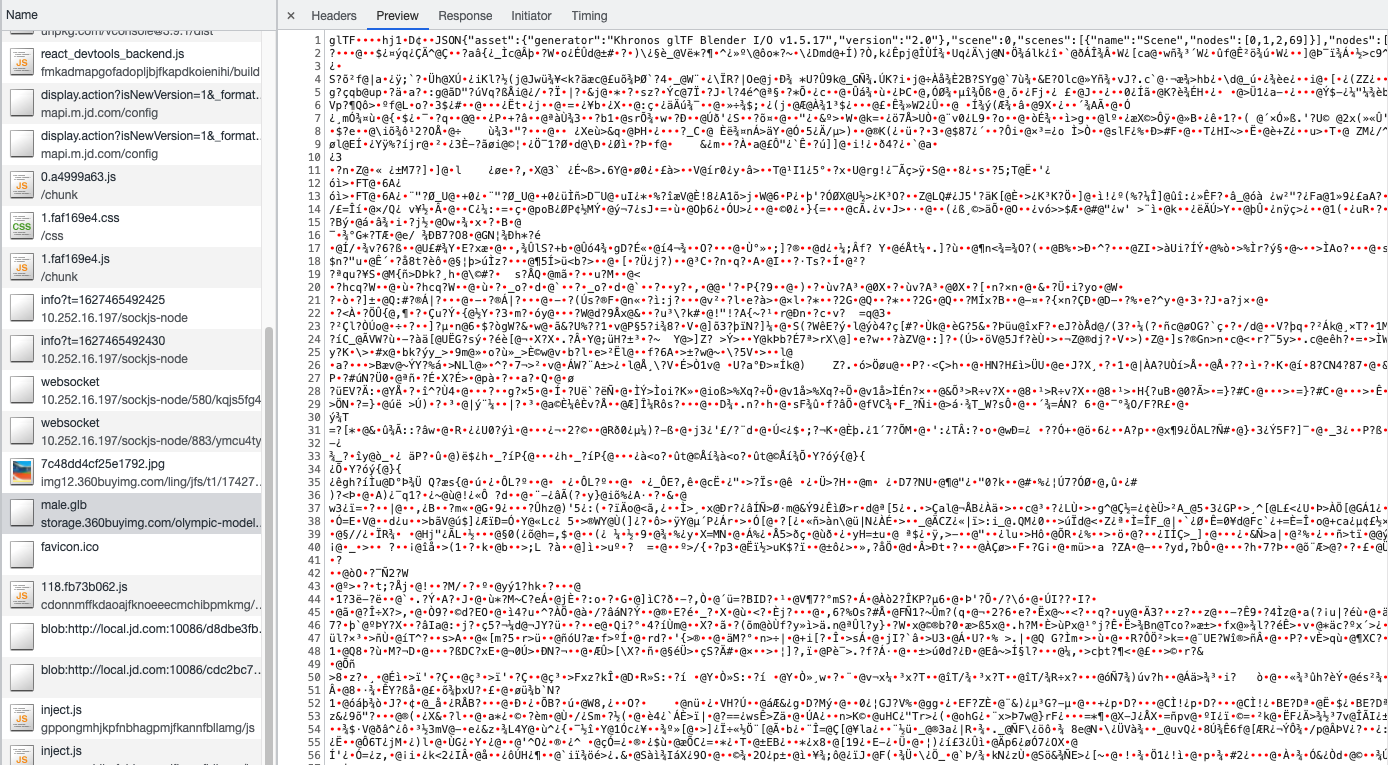

2.2.3 glb檔案預覽：
- 自包含的：
- 引用外部二進位制和紋理資源：

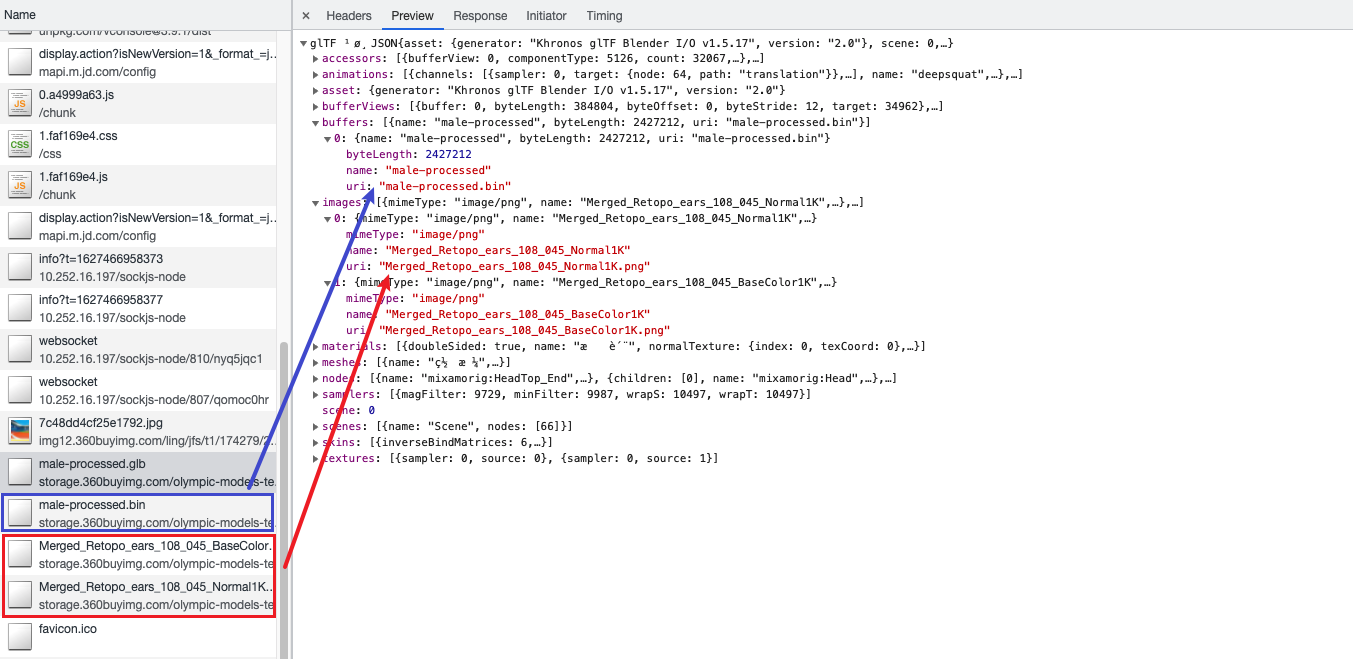

從圖中可以看到，當非自包含型的時候，請求glTF檔案時，會一同請求圖片檔案。
那麼，我們就可以利用這個特性，就可以實現一些效能優化，讓我們往下繼續。
三、glTF 檔案拆分
上文提到，glTF檔案可以拆分為.gltf/.glb檔案+二進位制檔案+紋理圖片，那麼，我們就可以將其拆分出來，並對紋理圖片進行單獨的壓縮，來進行效能的優化。
可以使用gltf pipeLine ，其具有以下功能：
- glTF 與 glb 的相互轉換
- 將緩衝區/紋理儲存為嵌入或單獨的檔案
- 將 glTF 1.0 模型轉換為 glTF 2.0(使用
KHR_techniques_webgl和KHR_blend) - 使用 Draco 進行網格壓縮
在這裡，我們是要使用“將緩衝區/紋理儲存為嵌入或單獨的檔案”這個功能。

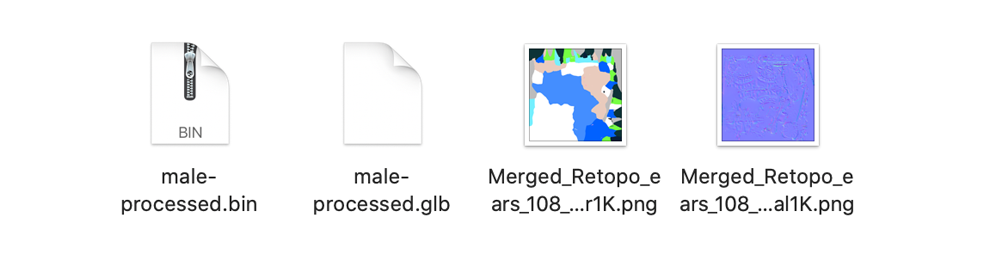

讓我們來看看拆分出來的檔案

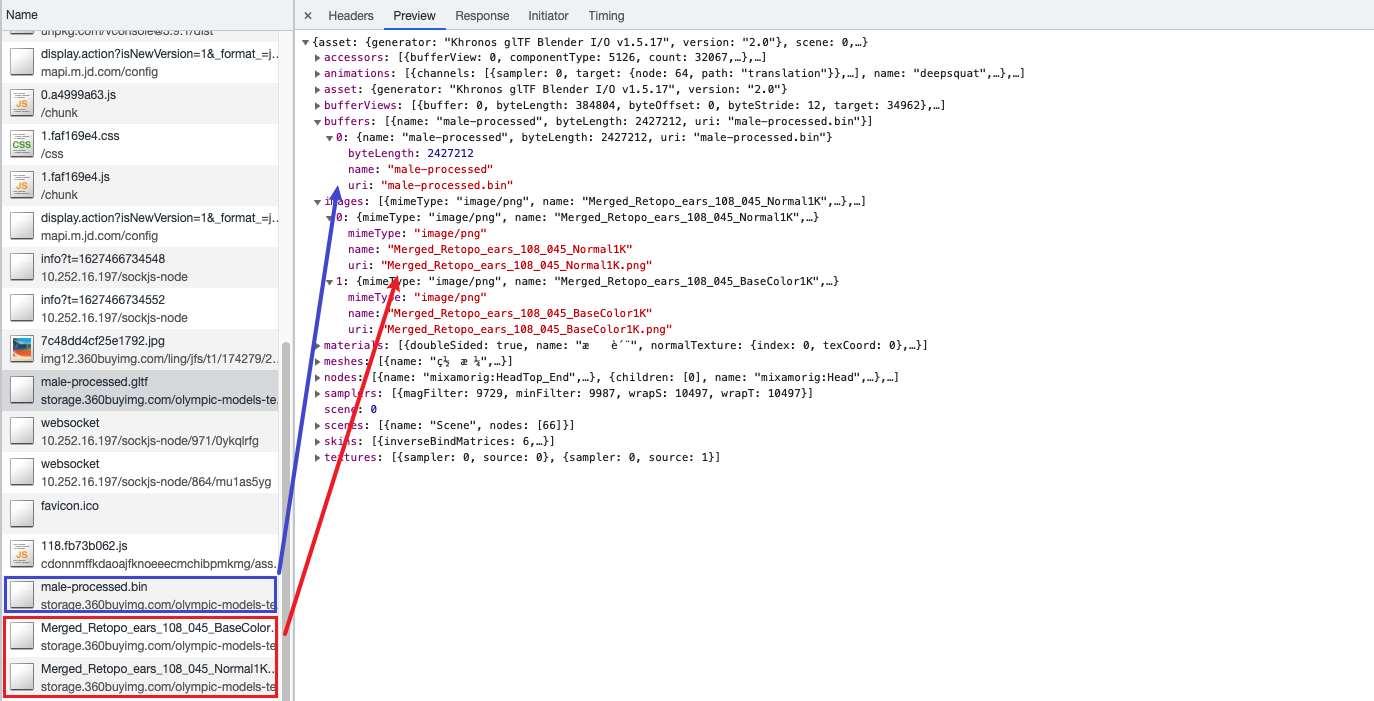

再回顧一下，.glb檔案是這麼引入外部單獨的紋理與二進位制檔案的
所以，只要將拆分出來的這幾個檔案，放入同一個路徑中，然後像之前那樣引入就好了。
- 壓縮方式
gltf-pipeline -i male.glb -o male-processed.glb -s
- 使用方式（在 Three.js 中）
普普通通地用就好了，和不拆分的沒什麼區別
import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader'
const loader = new GLTFLoader()
loader.load(MODEL_FILE_PATH, (gltf) => {
// ....
})

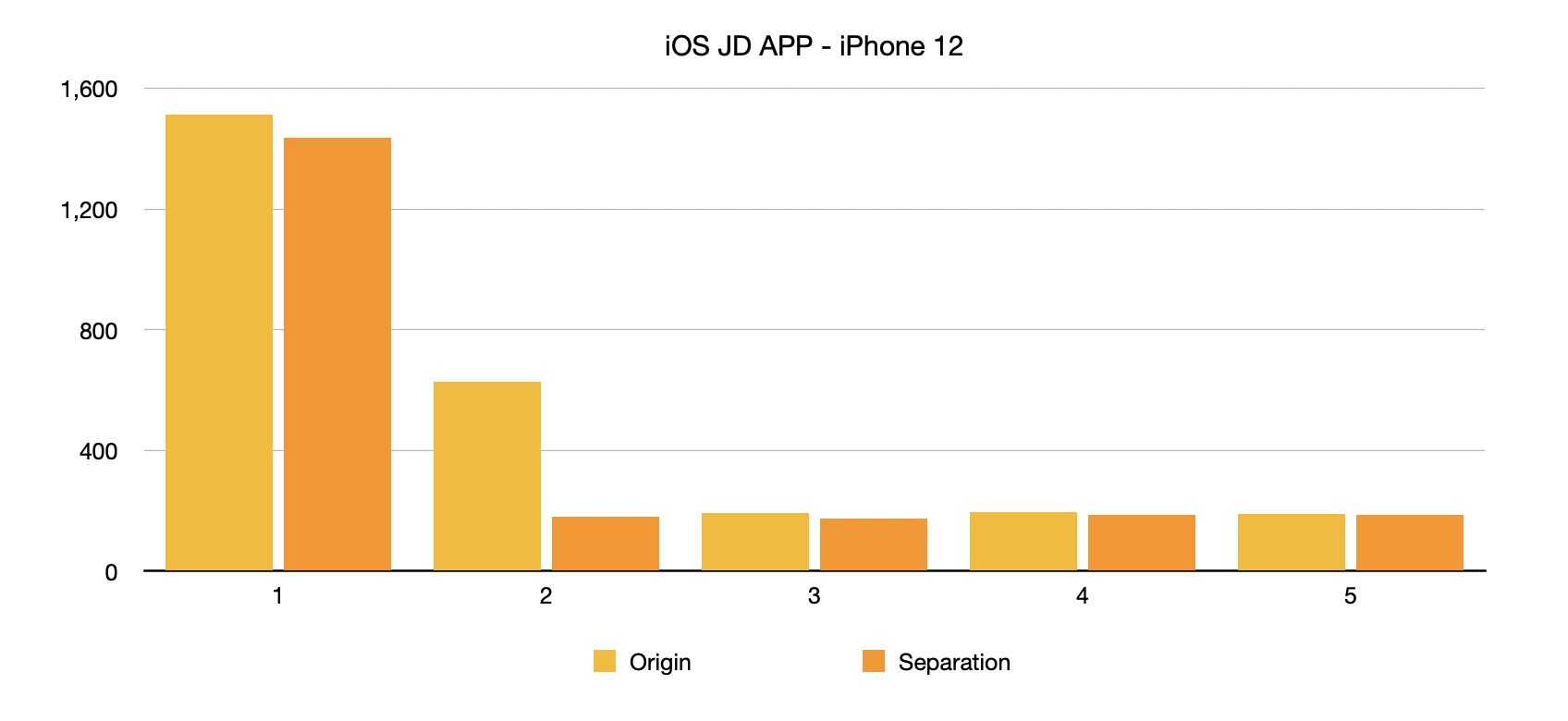

- 效能對比
四、glTF 檔案壓縮

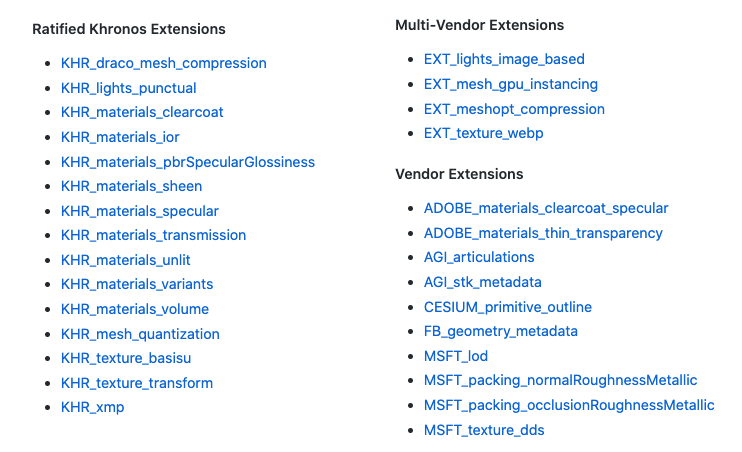

如上面介紹，glTF 檔案包括.gltf/.glb 檔案、.bin 檔案以及紋理資源。glTF2.0 相關的外掛主要有以下：
那麼我們從中取一些來分析一下。
4.1 網格壓縮
4.1.1 KHR_draco_mesh_compression
最常見的一種網格壓縮方式，採用開源的Draco演算法，用於壓縮和解壓縮3D 網格和點雲，並且可能會改變網格中頂點的順序和數量。壓縮的使檔案小得多，但是在客戶端裝置上需要額外的解碼時間。
- 壓縮方式
可以使用gltf-pipelinegltf 檔案優化工具進行壓縮
gltf-pipeline -i male.glb -o male-processed.glb -d
- 使用方式（在 Three.js 中）
import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader'
import { DRACOLoader } from 'three/examples/jsm/loaders/DRACOLoader'
const loader = new GLTFLoader()
// 建立解碼器例項
const dracoLoader = new DRACOLoader()
// 設定解壓庫檔案路徑
dracoLoader.setDecoderPath(DECODER_PATH)
// 載入解碼器例項
loader.setDRACOLoader(dracoLoader)
loader.load(MODEL_FILE_PATH, (gltf) => {
// ....
})
- 效能分析對比
這個 glb 檔案原大小為 3.2M，draco 壓縮後為 1.8M，約為原檔案的56%。

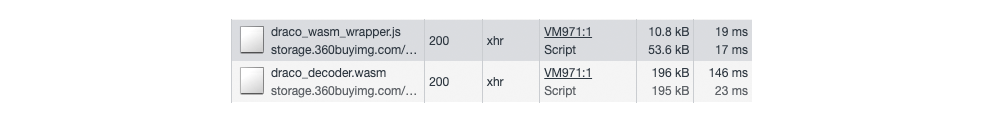

從上面的程式碼中可以看出，建立解碼器例項需要引入額外的庫來進行解碼，setDecoderPath會自動請求 wasm 檔案來進行解密操作。而這兩個 wasm 檔案同時也增加了請求時間和請求數量，那麼加上這兩個檔案，真實的壓縮率約為62.5%。
所以，如果一個專案需要載入多個 glTF 檔案，那麼可以建立一個 DRACOLoader 例項並重復使用它。但如果專案只需要載入一個 glTF 檔案，那麼使用 draco 演算法是否具有“價效比”就值得考量了。

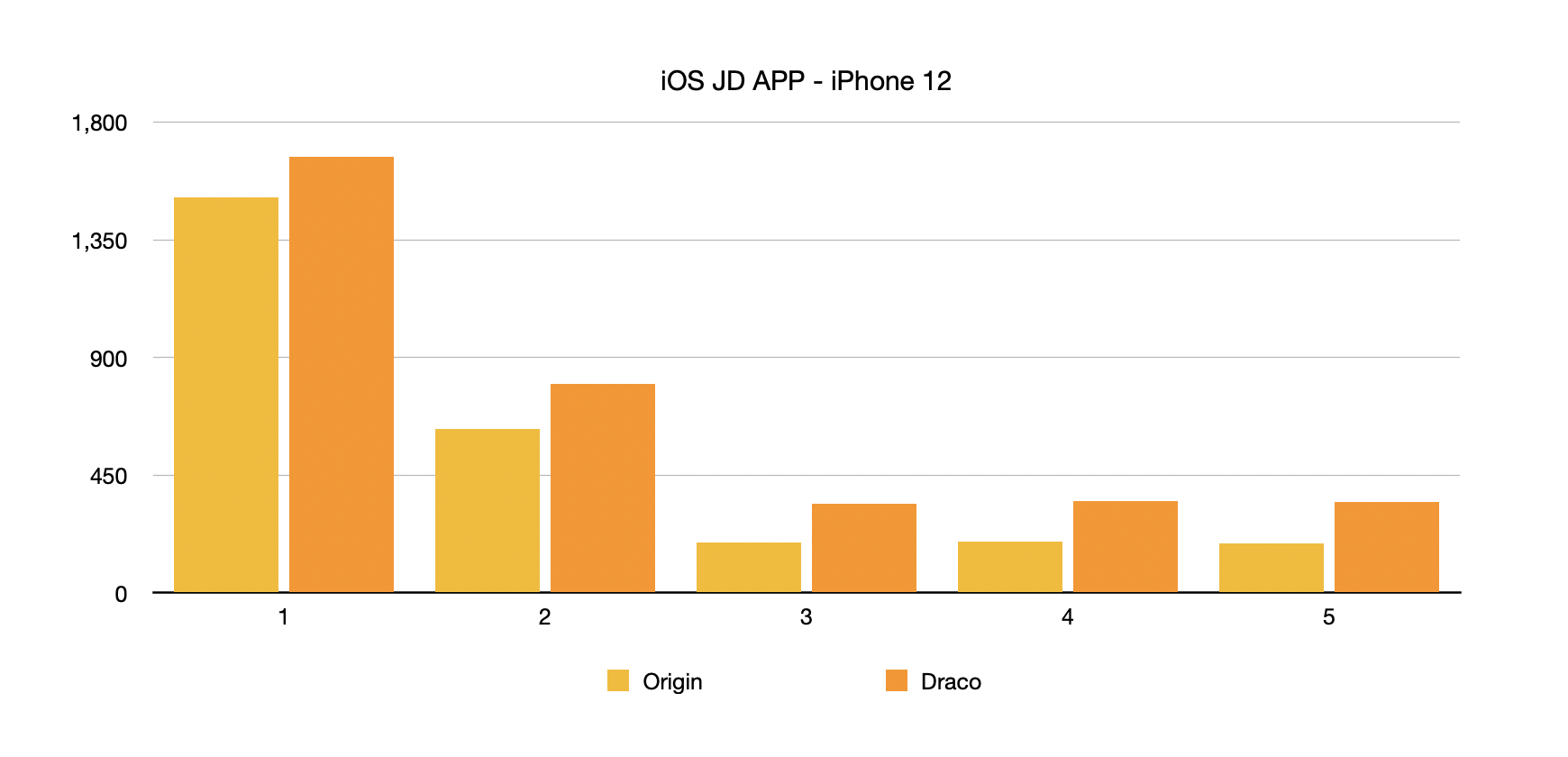

用 demo 進行一下效能對比：
可見 draco 演算法首次載入和解密時間，要大於原檔案。而在實際專案中，這個差距更加明顯，並且偶爾會出現解密堵塞的情況，需要重新進入頁面才能恢復功能。
除此以外，還有一個很直觀的問題，模型畫質的損失是肉眼可觀的。

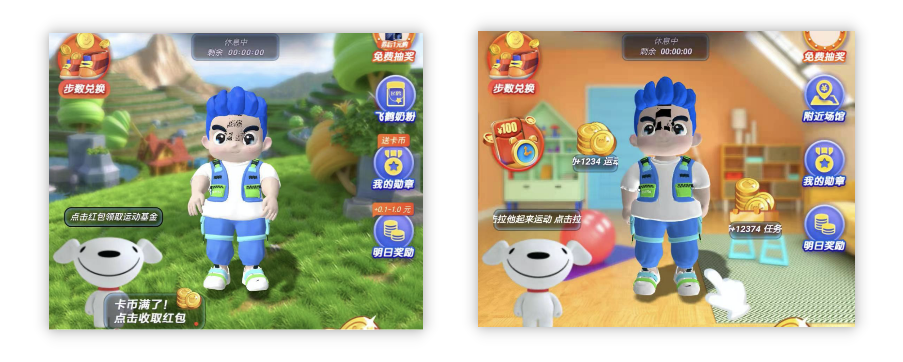

如圖，分別是在 iPhone 12 和小米 MIX2 中的樣子：
總而言之，如果要將 draco 壓縮演算法運用到大規模專案中，需要結合實際專案進行以下對比：
- (1) 請求兩個檔案+解密耗時，與本身 glb 檔案壓縮後的體積大小相比，真實效能對比；
- (2) 畫質是否會出現設計師無法接受的損失。
4.1.2 KHR_mesh_quantization
頂點屬性通常使用FLOAT型別儲存，將原始始浮點值轉換為16位或8位儲存以適應統一的3D或2D網格，也就是我們所說的quantization向量化，該外掛主要就是將其向量化。
例如，靜態 PBR-ready 網格通常需要每個頂點POSITION（12 位元組）、TEXCOORD（8 位元組）、NORMAL（12 位元組）和TANGENT（16 位元組），總共 48 位元組。通過此擴充套件，可以用於SHORT儲存位置和紋理座標資料（分別為 8 和 4 位元組）以及BYTE儲存法線和切線資料（各 4 位元組），每個頂點總共 20 位元組。
- 壓縮方式
可以使用gltfpack工具進行壓縮
gltfpack -i male.glb -o male-processed.glb
- 使用方式（在 Three.js 中）
普普通通地用就好了，和不壓縮的沒什麼區別
import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader'
const loader = new GLTFLoader()
loader.load(MODEL_FILE_PATH, (gltf) => {
// ....
})

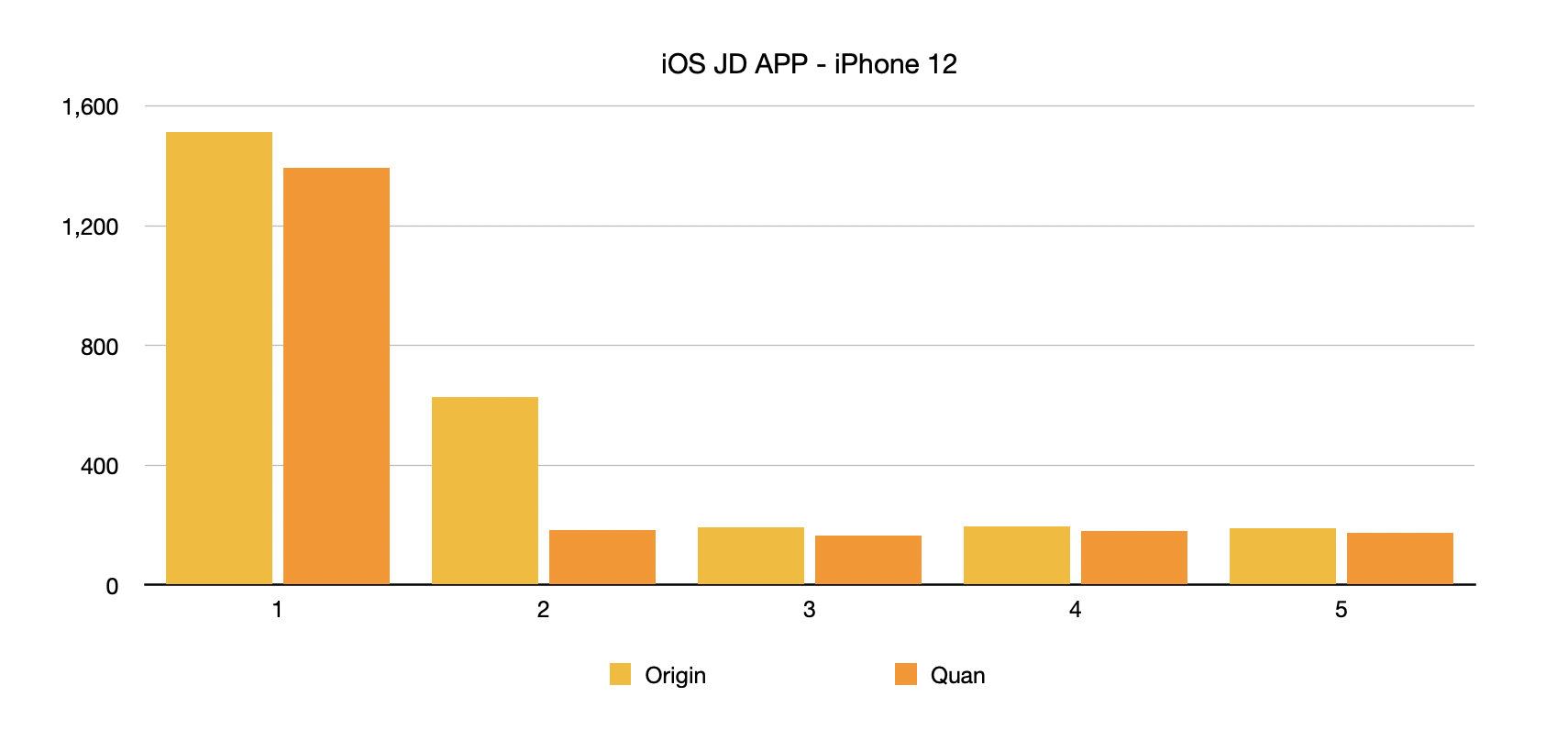

- 效能對比
原檔案3.2M，壓縮後1.9M，為原檔案的59.3%，比原模型載入速度也快上不少。
放到實際專案中，沒有畫質損失和載入時間過長的問題。
4.1.3 EXT_meshopt_compression
此外掛假定緩衝區檢視資料針對 GPU 效率進行了優化——使用量化並使用最佳資料順序進行 GPU 渲染——並在 bufferView 資料之上提供一個壓縮層。每個 bufferView 都是獨立壓縮的，這允許載入器最大程度地將資料直接解壓縮到 GPU 儲存中。
除了優化壓縮率之外，壓縮格式還具有兩個特性——非常快速的解碼（使用 WebAssembly SIMD，解碼器在現代桌面硬體上以約 1 GB/秒的速度執行），以及與通用壓縮相容的位元組儲存。也就是說，不是儘可能地減少編碼大小，而是以通用壓縮器可以進一步壓縮它的方式構建位元流。
- 壓縮方式
可以使用gltfpack工具進行壓縮
gltfpack -i male.glb -o male-processed.glb -cc
- 使用方式（在 Three.js 中）
import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader'
import { MeshoptDecoder } from 'three/examples/jsm/libs/meshopt_decoder.module.js'
const loader = new GLTFLoader()
loader.setMeshoptDecoder(MeshoptDecoder)
loader.load(MODEL_FILE_PATH, (gltf) => {
// ....
})

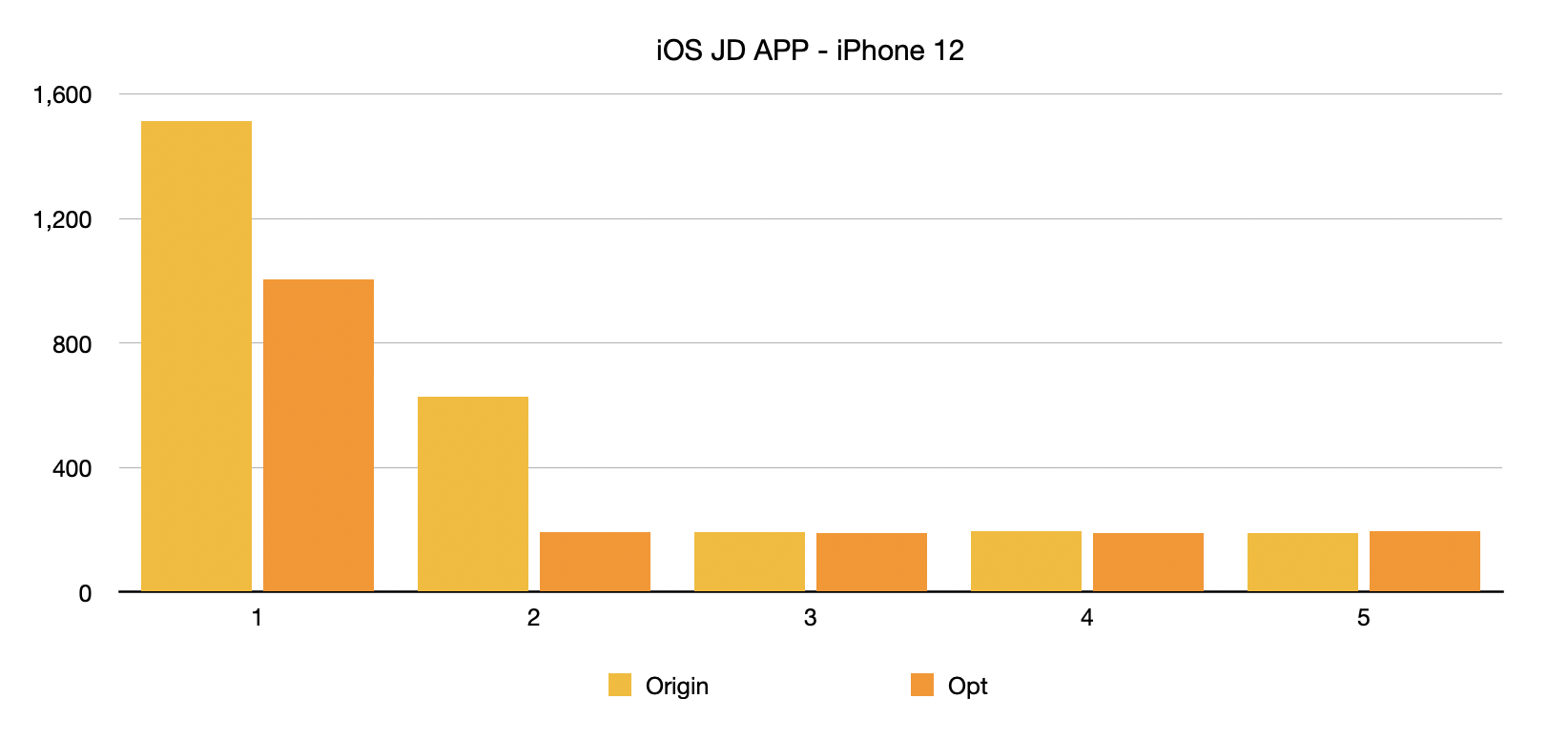

- 效能分析對比
原檔案3.2M，壓縮後1.1M，為原檔案的65.6%，首次載入時間比原模型快上不少。
放到實際專案中，沒有畫質損失和載入時間過長的問題。
五、多個機型裝置與優化對比結果
為了避免上文提到的“draco”壓縮使得模型受損的情況，找了幾臺iPhone、安卓的手機來進行了一下效能與相容的測試，讓我們看一下結果。
PS：公司網路在不同時間段內網速不同（如上午和下午），可能會對數字產生小部分影響，但不影響檔案優化橫向對比。

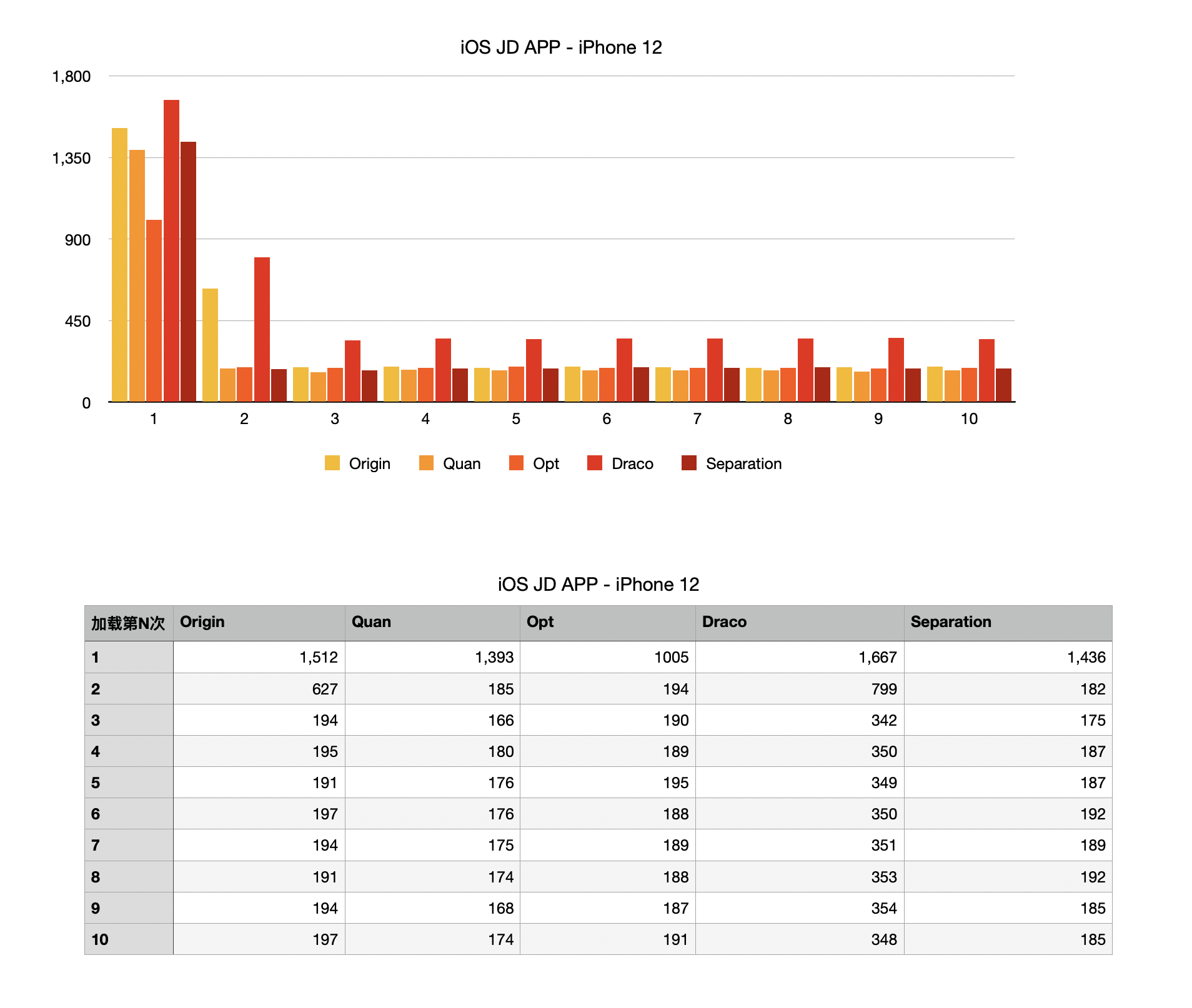

iPhone 12（iOS 14.4，自用）

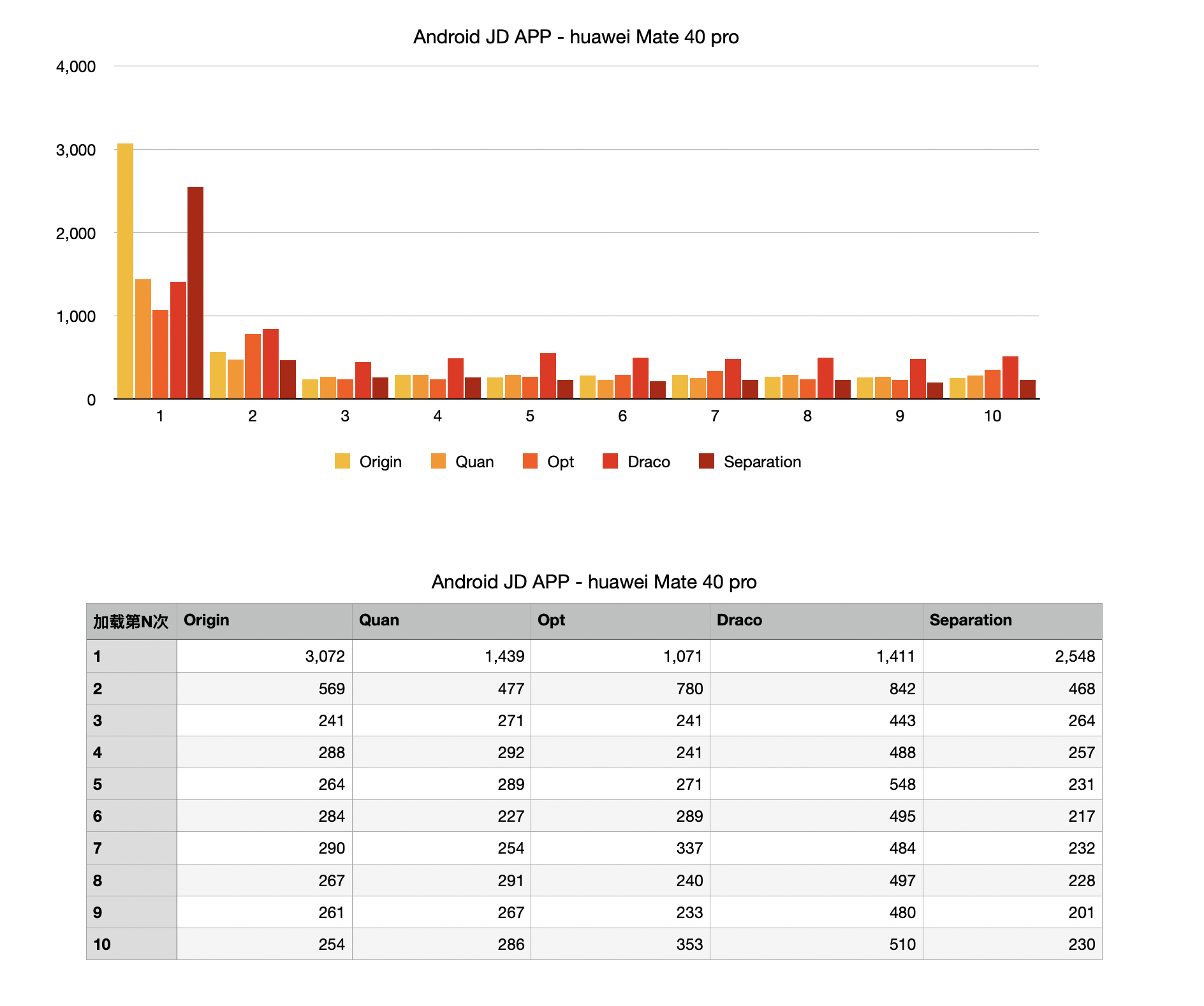

Huawei Mate 40 pro （HarmonyOS，自用）

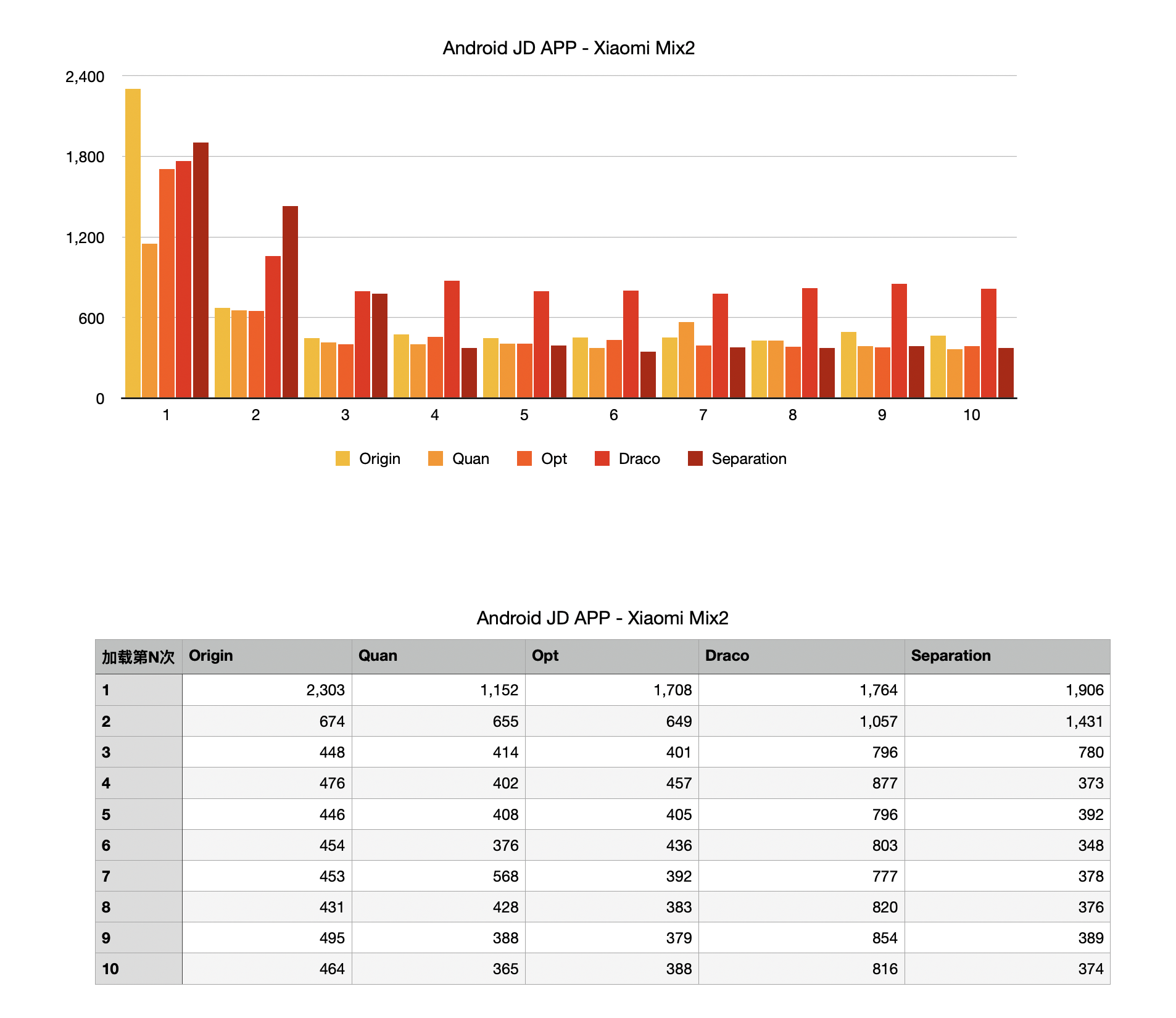

Xiaomi Mix2（Android 8.0，測試機）

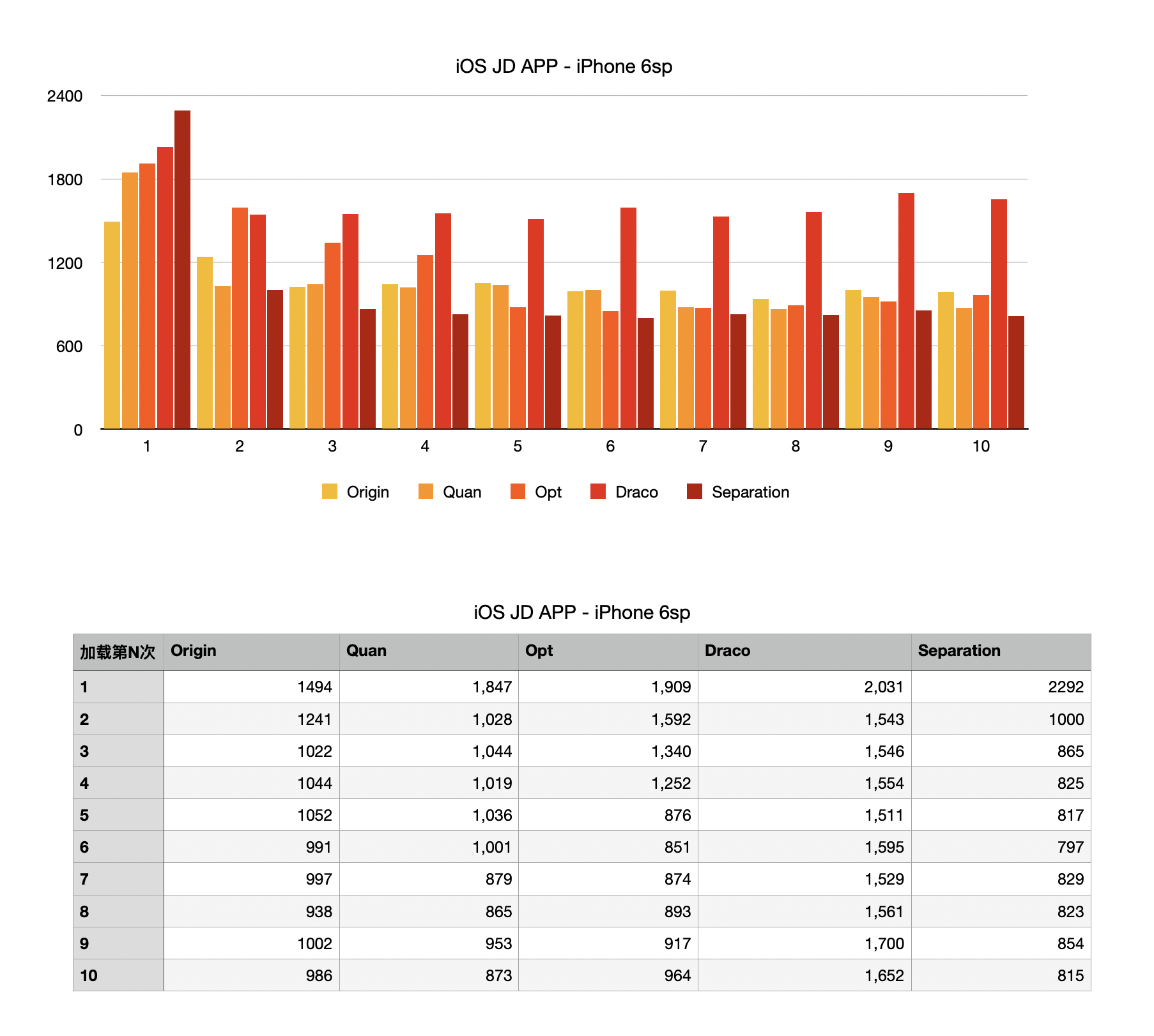

iPhone 6sp （iOS 13.7，自用機）
5.1 總結
可見，對於小部分需要使用模型的，並且只需要載入一個模型的業務，採用KHR_mesh_quantization或EXT_meshopt_compression進行網格壓縮，再使用gltf-pipeline進行模組區分並對紋理圖片壓縮，是目前找到的較好的優化方案。
六、其他
其實還有很多效能優化的外掛，目前正在進行除錯和調查，等後續迭代或有什麼新進展，會繼續更新：
網格優化的：
-
現 Three.js 的 GLTFLoader 尚未支援，Babylon.js 的BABYLON.GLTF2.Loader.Extensions 支援
還有一些紋理優化的外掛：
七、參考資料
