在 第2篇-JVM虛擬機器這樣來呼叫Java主類的main()方法 介紹JavaCalls::call_helper()函式的實現時提到過如下一句程式碼：
address entry_point = method->from_interpreted_entry();
這個引數會做為實參傳遞給StubRoutines::call_stub()函式指標指向的“函式”，然後在 第4篇-JVM終於開始呼叫Java主類的main()方法啦 介紹到通過callq指令呼叫entry_point，那麼這個entry_point到底是什麼呢？這一篇我們將詳細介紹。
首先看from_interpreted_entry()函式實現，如下：
原始碼位置：/openjdk/hotspot/src/share/vm/oops/method.hpp
volatile address from_interpreted_entry() const{
return (address)OrderAccess::load_ptr_acquire(&_from_interpreted_entry);
}
_from_interpreted_entry只是Method類中定義的一個屬性，如上方法直接返回了這個屬性的值。那麼這個屬性是何時賦值的？其實是在方法連線（也就是在類的生命週期中的類連線階段會進行方法連線）時會設定。方法連線時會呼叫如下方法：
// Called when the method_holder is getting linked.
// Setup entrypoints so the method
// is ready to be called from interpreter,
// compiler, and vtables.
void Method::link_method(methodHandle h_method, TRAPS) {
// ...
address entry = Interpreter::entry_for_method(h_method);
// Sets both _i2i_entry and _from_interpreted_entry
set_interpreter_entry(entry);
// ...
}
首先呼叫Interpreter::entry_for_method()函式根據特定方法型別獲取到方法的入口，得到入口entry後會呼叫set_interpreter_entry()函式將值儲存到對應屬性上。set_interpreter_entry()函式的實現非常簡單，如下：
void set_interpreter_entry(address entry) {
_i2i_entry = entry;
_from_interpreted_entry = entry;
}
可以看到為_from_interpreted_entry屬性設定了entry值。
下面看一下entry_for_method()函式的實現，如下：
static address entry_for_method(methodHandle m) {
return entry_for_kind(method_kind(m));
}
首先通過method_kind()函式拿到方法對應的型別，然後呼叫entry_for_kind()函式根據方法型別獲取方法對應的入口entry_point。呼叫的entry_for_kind()函式的實現如下：
static address entry_for_kind(MethodKind k){
return _entry_table[k];
}
這裡直接返回了_entry_table陣列中對應方法型別的entry_point地址。
這裡涉及到Java方法的型別MethodKind，由於要通過entry_point進入Java世界，執行Java方法相關的邏輯，所以entry_point中一定會為對應的Java方法建立新的棧幀，但是不同方法的棧幀其實是有差別的，如Java普通方法、Java同步方法、有native關鍵字的Java方法等，所以就把所有的方法進行了歸類，不同型別獲取到不同的entry_point入口。到底有哪些型別，我們可以看一下MethodKind這個列舉類中定義出的列舉常量：
enum MethodKind {
zerolocals, // 普通的方法
zerolocals_synchronized, // 普通的同步方法
native, // native方法
native_synchronized, // native同步方法
...
}
當然還有其它一些型別，不過最主要的就是如上列舉類中定義出的4種類型方法。
為了能儘快找到某個Java方法對應的entry_point入口，把這種對應關係儲存到了_entry_table中，所以entry_for_kind()函式才能快速的獲取到方法對應的entry_point入口。 給陣列中元素賦值專門有個方法：
void AbstractInterpreter::set_entry_for_kind(AbstractInterpreter::MethodKind kind, address entry) {
_entry_table[kind] = entry;
}
那麼何時會呼叫set_entry_for_kind()函式呢，答案就在TemplateInterpreterGenerator::generate_all()函式中，generate_all()函式會呼叫generate_method_entry()函式生成每種Java方法的entry_point，每生成一個對應方法型別的entry_point就儲存到_entry_table中。
下面詳細介紹一下generate_all()函式的實現邏輯，在HotSpot啟動時就會呼叫這個函式生成各種Java方法的entry_point。呼叫棧如下：
TemplateInterpreterGenerator::generate_all() templateInterpreter.cpp
InterpreterGenerator::InterpreterGenerator() templateInterpreter_x86_64.cpp
TemplateInterpreter::initialize() templateInterpreter.cpp
interpreter_init() interpreter.cpp
init_globals() init.cpp
Threads::create_vm() thread.cpp
JNI_CreateJavaVM() jni.cpp
InitializeJVM() java.c
JavaMain() java.c
start_thread() pthread_create.c
呼叫的generate_all()函式將生成一系列HotSpot執行過程中所執行的一些公共程式碼的入口和所有位元組碼的InterpreterCodelet，一些非常重要的入口實現邏輯會在後面詳細介紹，這裡只看普通的、沒有native關鍵字修飾的Java方法生成入口的邏輯。generate_all()函式中有如下實現：
#define method_entry(kind) \
{ \
CodeletMark cm(_masm, "method entry point (kind = " #kind ")"); \
Interpreter::_entry_table[Interpreter::kind] = generate_method_entry(Interpreter::kind); \
} method_entry(zerolocals)
其中method_entry是一個巨集，擴充套件後如上的method_entry(zerolocals)語句變為如下的形式：
Interpreter::_entry_table[Interpreter::zerolocals] = generate_method_entry(Interpreter::zerolocals);
_entry_table變數定義在AbstractInterpreter類中，如下：
static address _entry_table[number_of_method_entries];
number_of_method_entries表示方法型別的總數，使用方法型別做為陣列下標就可以獲取對應的方法入口。呼叫generate_method_entry()函式為各種型別的方法生成對應的方法入口。generate_method_entry()函式的實現如下：
address AbstractInterpreterGenerator::generate_method_entry(AbstractInterpreter::MethodKind kind) {
bool synchronized = false;
address entry_point = NULL;
InterpreterGenerator* ig_this = (InterpreterGenerator*)this;
// 根據方法型別kind生成不同的入口
switch (kind) {
// 表示普通方法型別
case Interpreter::zerolocals :
break;
// 表示普通的、同步方法型別
case Interpreter::zerolocals_synchronized:
synchronized = true;
break;
// ...
}
if (entry_point) {
return entry_point;
}
return ig_this->generate_normal_entry(synchronized);
}
zerolocals表示正常的Java方法呼叫，包括Java程式的main()方法，對於zerolocals來說，會呼叫ig_this->generate_normal_entry()函式生成入口。generate_normal_entry()函式會為執行的方法生成堆疊，而堆疊由區域性變量表（用來儲存傳入的引數和被呼叫方法的區域性變數）、Java方法棧幀資料和運算元棧這三大部分組成，所以entry_point例程（其實就是一段機器指令片段，英文名為stub）會建立這3部分來輔助Java方法的執行。

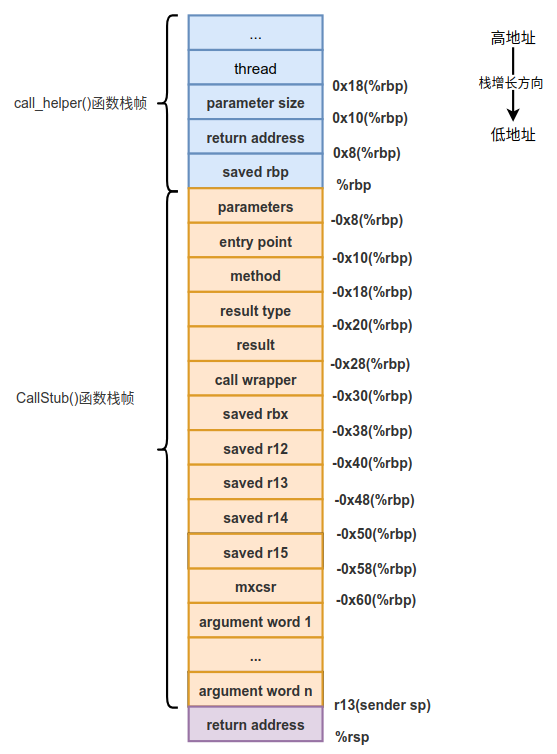

我們還是回到開篇介紹的知識點，通過callq指令呼叫entry_point例程。此時的棧幀狀態在 第4篇-JVM終於開始呼叫Java主類的main()方法啦 中介紹過，為了大家閱讀的方便，這裡再次給出：
注意，在執行callq指令時，會將函式的返回地址儲存到棧頂，所以上圖中會壓入return address一項。
CallStub()函式在通過callq指令呼叫generate_normal_entry()函式生成的entry_point時，有幾個暫存器中儲存著重要的值，如下：
rbx -> Method*
r13 -> sender sp
rsi -> entry point
下面就是分析generate_normal_entry()函式的實現邏輯了，這是呼叫Java方法的最重要的部分。函式的重要實現邏輯如下：
address InterpreterGenerator::generate_normal_entry(bool synchronized) {
// ...
// entry_point函式的程式碼入口地址
address entry_point = __ pc();
// 當前rbx中儲存的是指向Method的指標，通過Method*找到ConstMethod*
const Address constMethod(rbx, Method::const_offset());
// 通過Method*找到AccessFlags
const Address access_flags(rbx, Method::access_flags_offset());
// 通過ConstMethod*得到parameter的大小
const Address size_of_parameters(rdx,ConstMethod::size_of_parameters_offset());
// 通過ConstMethod*得到local變數的大小
const Address size_of_locals(rdx, ConstMethod::size_of_locals_offset());
// 上面已經說明了獲取各種方法元資料的計算方式，
// 但並沒有執行計算，下面會生成對應的彙編來執行計算
// 計算ConstMethod*，儲存在rdx裡面
__ movptr(rdx, constMethod);
// 計算parameter大小，儲存在rcx裡面
__ load_unsigned_short(rcx, size_of_parameters);
// rbx：儲存基址；rcx：儲存迴圈變數；rdx：儲存目標地址；rax：儲存返回地址（下面用到）
// 此時的各個暫存器中的值如下：
// rbx: Method*
// rcx: size of parameters
// r13: sender_sp (could differ from sp+wordSize
// if we were called via c2i ) 即呼叫者的棧頂地址
// 計算local變數的大小，儲存到rdx
__ load_unsigned_short(rdx, size_of_locals);
// 由於區域性變量表用來儲存傳入的引數和被呼叫方法的區域性變數，
// 所以rdx減去rcx後就是被呼叫方法的區域性變數可使用的大小
__ subl(rdx, rcx);
// ...
// 返回地址是在CallStub中儲存的，如果不彈出堆疊到rax，中間
// 會有個return address使的區域性變量表不是連續的，
// 這會導致其中的區域性變數計算方式不一致，所以暫時將返
// 回地址儲存到rax中
__ pop(rax);
// 計算第1個引數的地址：當前棧頂地址 + 變數大小 * 8 - 一個字大小
// 注意，因為地址儲存在低地址上，而堆疊是向低地址擴充套件的，所以只
// 需加n-1個變數大小就可以得到第1個引數的地址
__ lea(r14, Address(rsp, rcx, Address::times_8, -wordSize));
// 把函式的區域性變數設定為0,也就是做初始化，防止之前遺留下的值影響
// rdx：被呼叫方法的區域性變數可使用的大小
{
Label exit, loop;
__ testl(rdx, rdx);
// 如果rdx<=0，不做任何操作
__ jcc(Assembler::lessEqual, exit);
__ bind(loop);
// 初始化區域性變數
__ push((int) NULL_WORD);
__ decrementl(rdx);
__ jcc(Assembler::greater, loop);
__ bind(exit);
}
// 生成固定楨
generate_fixed_frame(false);
// ... 省略統計及棧溢位等邏輯，後面會詳細介紹
// 如果是同步方法時，還需要執行lock_method()函式，所以
// 會影響到棧幀佈局
if (synchronized) {
// Allocate monitor and lock method
lock_method();
}
// 跳轉到目標Java方法的第一條位元組碼指令，並執行其對應的機器指令
__ dispatch_next(vtos);
// ... 省略統計相關邏輯，後面會詳細介紹
return entry_point;
}
這個函式的實現看起來比較多，但其實邏輯實現比較簡單，就是根據被呼叫方法的實際情況創建出對應的區域性變量表，然後就是2個非常重要的函式generate_fixed_frame()和dispatch_next()函數了，這2個函式我們後面再詳細介紹。

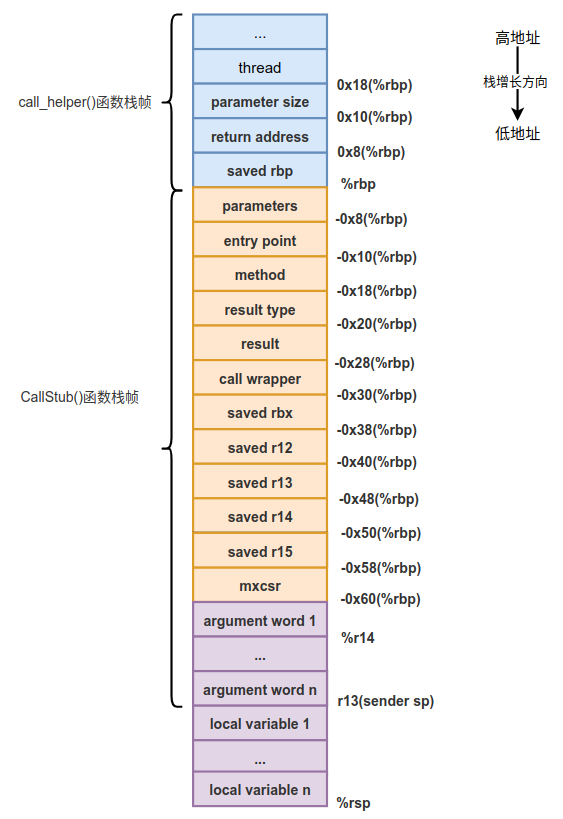

在呼叫generate_fixed_frame()函式之前，棧的狀態變為了下圖所示的狀態。
與前一個圖對比一下，可以看到多了一些local variable 1 ... local variable n等slot，這些slot與argument word 1 ... argument word n共同構成了被呼叫的Java方法的區域性變量表，也就是圖中紫色的部分。其實local variable 1 ... local variable n等slot屬於被呼叫的Java方法棧幀的一部分，而argument word 1 ... argument word n卻屬於CallStub()函式棧幀的一部分，這2部分共同構成區域性變量表，專業術語叫棧幀重疊。
另外還能看出來，%r14指向了局部變量表的第1個引數，而CallStub()函式的return address被儲存到了%rax中，另外%rbx中依然儲存著Method*。這些暫存器中儲存的值將在呼叫generate_fixed_frame()函式時用到，所以我們需要在這裡強調一下。
