​01、WHY

為什麼要使用到J-LinkCommander呢？？？大部分情況下，我們使用J-link都是在IDE中debug使用的，出現問題，直接debug復現然後解決。這是最常見的開發方式。

但是有些情況我們不能使用IDE直接debug，比如釋出版本（JTAG或SWD介面可以正常使用），大批量生產時發現幾片異常的板子，重新debug問題就消失了。

這個時候使用IDE直接debug已經不能解決問題，我們需要使用J-LinkCommander讀取關鍵暫存器的值來協助我們定位排查問題。

02、Jlinkcmd使用

Jlinkcmd它可以方便使用者在非模擬的情況下，hold核心、單步、全速、設定斷點、檢視核心和外設暫存器、讀取flash程式碼等等，方便大家擁有最高的許可權檢視在執行中的MCU情況，查詢非IDE模擬情況下，MCU執行異常的原因。

開啟Jlinkcmd，如果單獨安裝了jlink驅動，我們可以在開始選單找到Jlinkcmd。

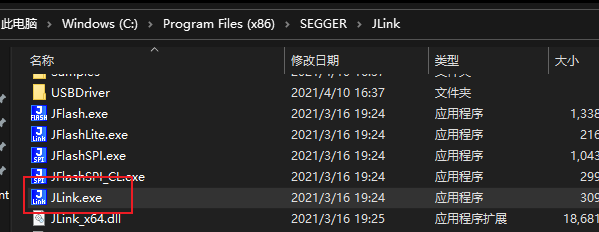

或者在安裝目錄中找到它

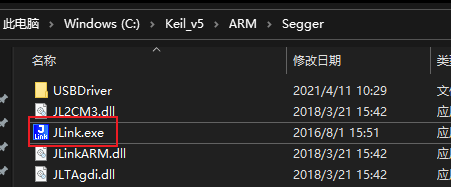

如果你們有獨立安裝Jlink驅動，同樣也可以在Keil的安裝目錄中找到它

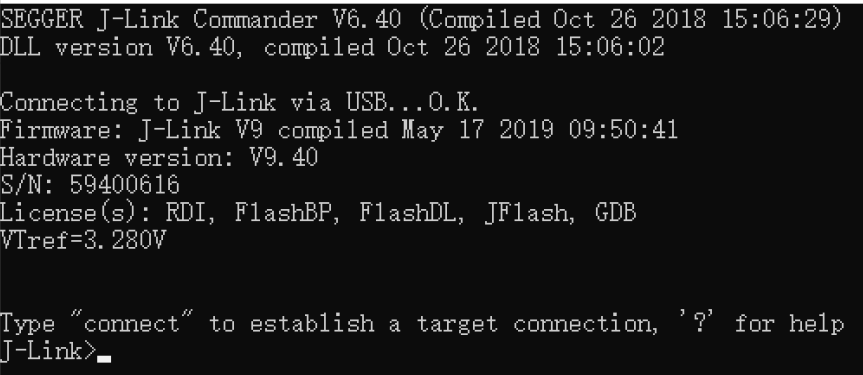

首先使用Jlink連線好MCU，開啟軟體“Jlink.exe

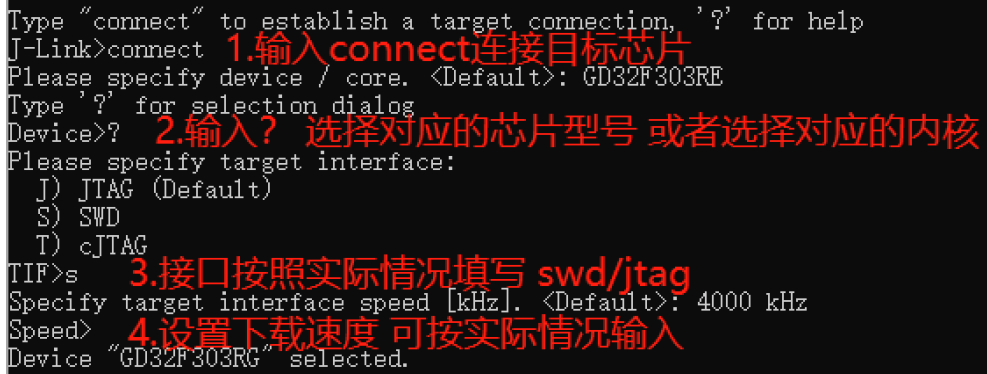

按照提示輸入相應資訊connect->?->s->回車（舊版只需要輸入usb即可連線目標晶片）

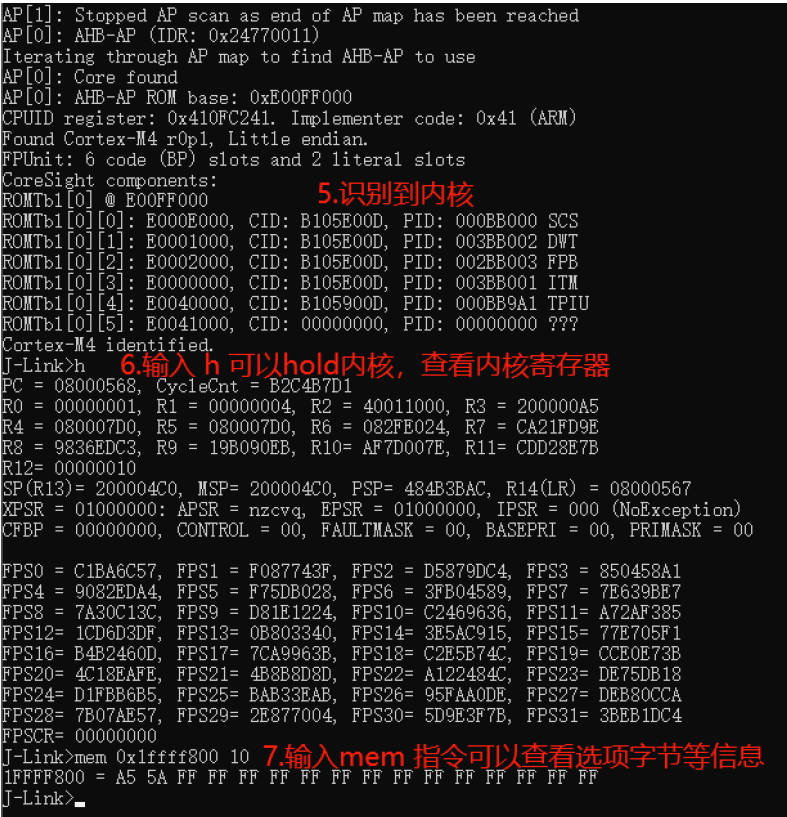

正確的連結目標晶片後：

如上圖所示，選項位元組裡為"5AA5"即為無保護狀態。

Jlinkcommand常用命令簡介：

mem 讀記憶體

mem8 讀8位元組記憶體

mem16 讀16位元組記憶體

mem32 讀32位元組記憶體

w1 寫8位元組記憶體

w2 寫16位元組記憶體

w4 寫32位元組記憶體

h 停止cpu執行的程式

setbp 設定斷點

g 跳到程式碼段地址執行

s 單步執行（除錯用）

r 復位

03、實測

接下來就是實測環節，我們通過一個真實的例子演示一下Jlinkcmd的使用。在之前文章《STM32延時函式的四種方法》中有以下程式碼​

void delay_ms(uint16_t nms)

{

  uint32_t temp;

  SysTick->LOAD = RCC_Clocks.HCLK_Frequency/1000/8*nms;

  SysTick->VAL=0X00;//清空計數器

  SysTick->CTRL=0X01;//使能，減到零是無動作，採用外部時鐘源

  do

  {

    temp=SysTick->CTRL;//讀取當前倒計數值

  }while((temp&0x01)&&(!(temp&(1<<16))));//等待時間到達

  SysTick->CTRL=0x00; //關閉計數器

  SysTick->VAL =0X00; //清空計數器

}

呼叫示例

  while (1)

  {

    GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄滅LED燈

    delay_ms(500);//延時500ms

    GPIO_ResetBits(GPIOE,GPIO_Pin_4);//點亮LED燈

    delay_ms(500);//延時500ms

  }

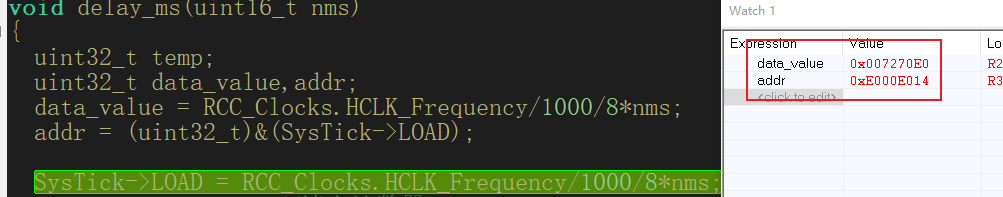

​可以按照晶片使用者手冊直接推算地址。或者如下面這樣，寫段測試程式碼。

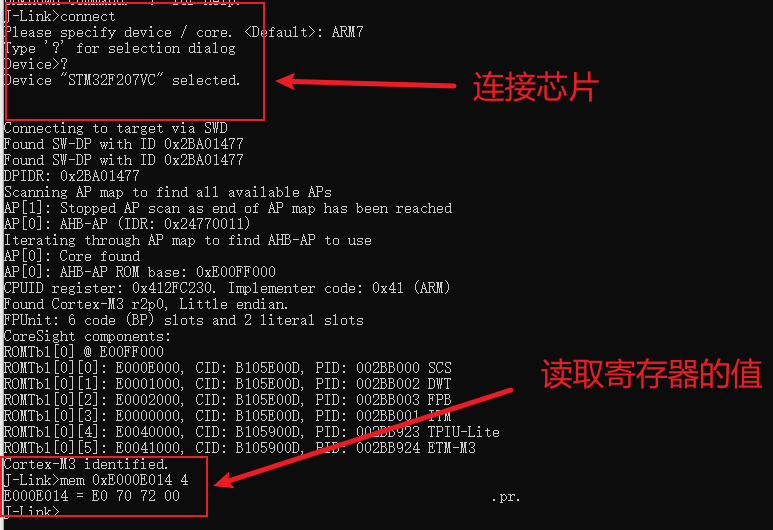

按照上述方案讀取暫存器的值，步驟如下：

可以看到地址0XE000E014的SysTick->LOAD暫存器的值為0X7270E0。

04、後記

這裡只是提供了一個簡單的演示，可以非IDE模擬情況下，讀取暫存器，協助排查MCU執行異常的原因，畢竟如果直接debug就能查到問題，熟悉32系列微控制器的畢業生都可以做到。

我們需要在工作中積累這樣類似的經驗，巧妙使用工具處理一些“詭異”的問題，積累開發經驗。

畢竟，填坑力就是核心競爭力。

點選檢視本文所在的專輯，STM32F207教程

​
