技術背景

連通性檢測是圖論中常常遇到的一個問題，我們可以用五子棋的思路來理解這個問題五子棋中，橫、豎、斜相鄰的兩個棋子，被認為是相連線的，而一樣的道理，在一個二維的圖中，只要在橫、豎、斜三個方向中的一個存在相鄰的情況，就可以認為圖上相連通的。比如以下案例中的python陣列，3號元素和5號元素就是相連線的，5號元素和6號元素也是相連線的，因此這三個元素實際上是屬於同一個區域的：

array([[0, 3, 0],

       [0, 5, 0],

       [6, 0, 0]])

而再如下面這個例子，其中的1、2、3三個元素是相連的，4、5、6三個元素也是相連的，但是這兩個區域不存在連線性，因此這個網格被分成了兩個區域：

array([[1, 0, 4],

       [2, 0, 5],

       [3, 0, 6]])

那麼如何高效的檢測一張圖片或者一個矩陣中的所有連通區域並打上標籤，就是我們所關注的一個問題。

Two-Pass演算法

一個典型的連通性檢測的方案是Two-Pass演算法，該演算法可以用如下的一張動態圖來演示：

該演算法的核心在於用兩次的遍歷，為所有的節點打上分割槽的標籤，如果是不同的分割槽，就會打上不同的標籤。其基本的演算法步驟可以用如下語言進行概述：

1. 遍歷網格節點，如果網格的上、左、左上三個格點不存在元素，則為當前網格打上新的標籤，同時標籤編號加一；
2. 當上、左、左上的網格中存在一個元素時，將該元素值賦值給當前的網格作為標籤；
3. 當上、左、左上的網格中有多個元素時，取最低值作為當前網格的標籤；
4. 在標籤賦值時，留意標籤上邊和左邊已經被遍歷過的4個元素，將4個元素中的最低值與這四個元素分別新增到Union的資料結構中（參考連結1）；
5. 再次遍歷網格節點，根據Union資料結構中的值重新整理網格中的標籤值，最終得到劃分好區域和標籤的元素矩陣。

測試資料的生成

這裡我們以Python3為例，可以用Numpy來產生一系列隨機的0-1矩陣，這裡我們產生一個20*20大小的矩陣：

# two_pass.py

import numpy as np

import matplotlib.pyplot as plt

if __name__ == "__main__":

    np.random.seed(1)

    graph = np.random.choice([0,1],size=(20,20))

    print (graph)

    plt.figure()

    plt.imshow(graph)

    plt.savefig('random_bin_graph.png')

執行的輸出結果如下：

$ python3 two_pass.py

[[1 1 0 0 1 1 1 1 1 0 0 1 0 1 1 0 0 1 0 0]

 [0 1 0 0 1 0 0 0 1 0 0 0 1 1 1 1 1 0 0 0]

 [1 1 1 1 1 1 0 1 1 0 0 1 0 0 1 1 1 0 1 0]

 [0 1 1 0 1 1 1 1 0 0 1 1 0 0 0 0 1 1 1 0]

 [1 0 0 1 1 0 1 1 0 1 0 0 1 1 1 0 1 1 0 1]

 [1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 0 0 0 0 0]

 [0 1 1 1 1 1 1 0 0 1 1 0 0 1 0 0 0 1 1 1]

 [1 1 0 1 0 1 0 0 0 1 1 1 0 1 0 0 0 0 1 0]

 [1 0 1 1 1 0 0 0 0 0 0 1 0 0 1 0 0 1 1 0]

 [0 0 1 0 0 0 0 1 0 0 0 0 1 1 0 0 1 1 1 0]

 [0 0 0 0 1 1 1 0 1 1 0 0 0 1 1 0 1 1 1 0]

 [1 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 1]

 [1 0 1 0 1 0 1 1 1 1 1 1 0 0 1 1 0 0 0 1]

 [1 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 0 0 0 1]

 [0 1 0 1 0 0 0 0 1 1 0 0 0 1 0 1 1 0 0 1]

 [0 1 0 0 0 1 0 1 0 1 1 1 0 1 0 1 1 1 1 0]

 [0 1 0 0 0 0 1 1 0 1 1 0 0 1 1 1 1 1 1 1]

 [0 0 0 0 0 0 0 1 0 0 0 0 0 1 1 1 1 0 0 0]

 [1 0 1 0 1 0 0 0 0 0 0 1 0 0 0 1 0 1 1 0]

 [0 1 1 0 1 0 1 0 1 1 0 0 1 0 0 0 0 0 1 1]]

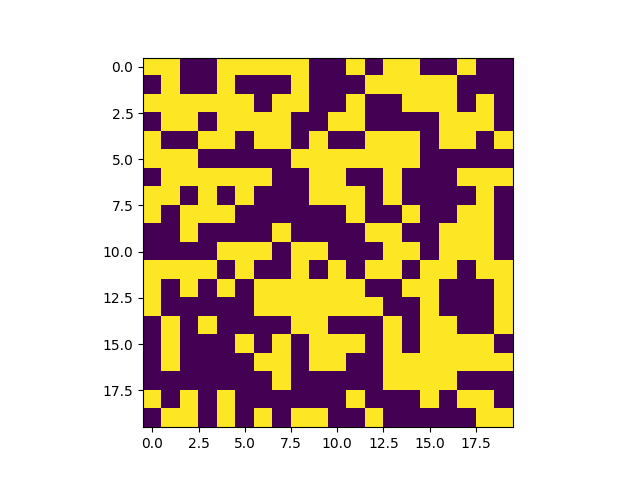

同時會生成一張網格的圖片：



其實從這個圖片中我們可以看出，圖片的上面部分幾乎都是連線在一起的，只有最下面存在幾個獨立的區域。

Two-Pass演算法的實現

這裡需要說明的是，因為我們並沒有使用Union的資料結構，而是隻使用了Python的字典資料結構，因此程式碼寫起來會比較冗餘而且不是那麼美觀，但是這裡我們主要的目的是先用代解決這一實際問題，因此程式碼亂就亂一點吧。

# two_pass.py

import numpy as np

import matplotlib.pyplot as plt

from copy import deepcopy

def first_pass(g) -> list:

    graph = deepcopy(g)

    height = len(graph)

    width = len(graph[0])

    label = 1

    index_dict = {}

    for h in range(height):

        for w in range(width):

            if graph[h][w] == 0:

                continue

            if h == 0 and w == 0:

                graph[h][w] = label

                label += 1

                continue

            if h == 0 and graph[h][w-1] > 0:

                graph[h][w] = graph[h][w-1]

                continue

            if w == 0 and graph[h-1][w] > 0:

                if graph[h-1][w] <= graph[h-1][min(w+1, width-1)]:

                    graph[h][w] = graph[h-1][w]

                    index_dict[graph[h-1][min(w+1, width-1)]] = graph[h-1][w]

                elif graph[h-1][min(w+1, width-1)] > 0:

                    graph[h][w] = graph[h-1][min(w+1, width-1)]

                    index_dict[graph[h-1][w]] = graph[h-1][min(w+1, width-1)]

                continue

            if h == 0 or w == 0:

                graph[h][w] = label

                label += 1

                continue

            neighbors = [graph[h-1][w], graph[h][w-1], graph[h-1][w-1], graph[h-1][min(w+1, width-1)]]

            neighbors = list(filter(lambda x:x>0, neighbors))

            if len(neighbors) > 0:

                graph[h][w] = min(neighbors)

                for n in neighbors:

                    if n in index_dict:

                        index_dict[n] = min(index_dict[n], min(neighbors))

                    else:

                        index_dict[n] = min(neighbors)

                continue

            graph[h][w] = label

            label += 1

    return graph, index_dict

def remap(idx_dict) -> dict:

    index_dict = deepcopy(idx_dict)

    for id in idx_dict:

        idv = idx_dict[id]

        while idv in idx_dict:

            if idv == idx_dict[idv]:

                break

            idv = idx_dict[idv]

        index_dict[id] = idv

    return index_dict

def second_pass(g, index_dict) -> list:

    graph = deepcopy(g)

    height = len(graph)

    width = len(graph[0])

    for h in range(height):

        for w in range(width):

            if graph[h][w] == 0:

                continue

            if graph[h][w] in index_dict:

                graph[h][w] = index_dict[graph[h][w]]

    return graph

def flatten(g) -> list:

    graph = deepcopy(g)

    fgraph = sorted(set(list(graph.flatten())))

    flatten_dict = {}

    for i in range(len(fgraph)):

        flatten_dict[fgraph[i]] = i

    graph = second_pass(graph, flatten_dict)

    return graph

if __name__ == "__main__":

    np.random.seed(1)

    graph = np.random.choice([0,1],size=(20,20))

    graph_1, idx_dict = first_pass(graph)

    idx_dict = remap(idx_dict)

    graph_2 = second_pass(graph_1, idx_dict)

    graph_3 = flatten(graph_2)

    print (graph_3)

    plt.subplot(131)

    plt.imshow(graph)

    plt.subplot(132)

    plt.imshow(graph_3)

    plt.subplot(133)

    plt.imshow(graph_3>0)

    plt.savefig('random_bin_graph.png')

完整程式碼的輸出如下所示：

$ python3 two_pass.py

[[1 1 0 0 1 1 1 1 1 0 0 1 0 1 1 0 0 1 0 0]

 [0 1 0 0 1 0 0 0 1 0 0 0 1 1 1 1 1 0 0 0]

 [1 1 1 1 1 1 0 1 1 0 0 1 0 0 1 1 1 0 1 0]

 [0 1 1 0 1 1 1 1 0 0 1 1 0 0 0 0 1 1 1 0]

 [1 0 0 1 1 0 1 1 0 1 0 0 1 1 1 0 1 1 0 1]

 [1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 0 0 0 0 0]

 [0 1 1 1 1 1 1 0 0 1 1 0 0 1 0 0 0 1 1 1]

 [1 1 0 1 0 1 0 0 0 1 1 1 0 1 0 0 0 0 1 0]

 [1 0 1 1 1 0 0 0 0 0 0 1 0 0 1 0 0 1 1 0]

 [0 0 1 0 0 0 0 1 0 0 0 0 1 1 0 0 1 1 1 0]

 [0 0 0 0 1 1 1 0 1 1 0 0 0 1 1 0 1 1 1 0]

 [1 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 1]

 [1 0 1 0 1 0 1 1 1 1 1 1 0 0 1 1 0 0 0 1]

 [1 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 0 0 0 1]

 [0 1 0 2 0 0 0 0 1 1 0 0 0 1 0 1 1 0 0 1]

 [0 1 0 0 0 1 0 1 0 1 1 1 0 1 0 1 1 1 1 0]

 [0 1 0 0 0 0 1 1 0 1 1 0 0 1 1 1 1 1 1 1]

 [0 0 0 0 0 0 0 1 0 0 0 0 0 1 1 1 1 0 0 0]

 [3 0 3 0 4 0 0 0 0 0 0 5 0 0 0 1 0 1 1 0]

 [0 3 3 0 4 0 6 0 7 7 0 0 5 0 0 0 0 0 1 1]]

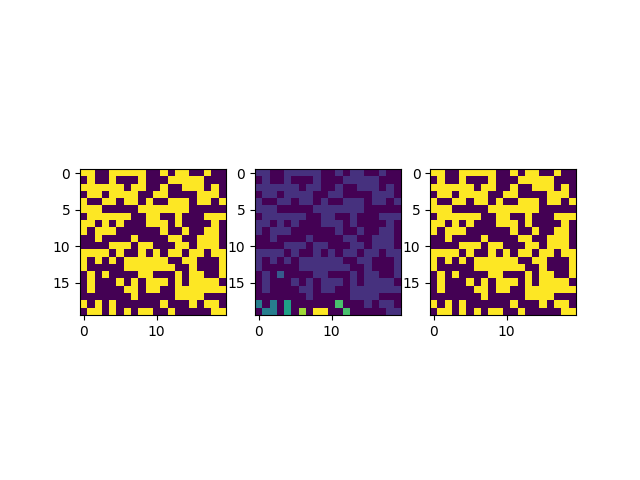

同樣的我們可以看看此時得到的新的影象：



這裡我們並列的畫了三張圖，第一張圖是原圖，第二張圖是劃分好區域和標籤的圖，第三張是對第二張圖進行二元化的結果，以確保在運算過程中沒有丟失原本的資訊。經過確認這個標籤的結果劃分是正確的，但是因為涉及到一些演算法實現的細節，這裡我們還是需要展開來介紹一下。

演算法的執行流程

if __name__ == "__main__":

    np.random.seed(1)

    graph = np.random.choice([0,1],size=(20,20))

    graph_1, idx_dict = first_pass(graph)

    idx_dict = remap(idx_dict)

    graph_2 = second_pass(graph_1, idx_dict)

    graph_3 = flatten(graph_2)

這個部分是演算法的核心框架，在本文中的演算法實現流程為：先用first_pass遍歷一遍網格節點，按照上一個章節中介紹的Two-Pass演算法打上標籤，並獲得一個對映關係；然後用remap將上面得到的對映關係做一個重對映，確保每一個級別的對映都對應到了最根部（可以聯絡參考連結1的內容進行理解，雖然這裡沒有使用Union的資料結構，但是本質上還是一個樹形的結構，需要做一個重對映）；然後用second_pass執行Two-Pass演算法的第二次遍歷，得到一組打上了新的獨立標籤的網格節點；最後需要用flatten將標籤進行壓平，因為前面對映的關係，有可能導致標籤不連續，所以我們這裡又做了一次對映，確保標籤是連續變化的，實際應用中可以不使用這一步。

標籤的重對映

關於節點的遍歷，大家可以直接看演算法程式碼，這裡需要額外講解的是標籤的重對映模組的程式碼：

def remap(idx_dict) -> dict:

    index_dict = deepcopy(idx_dict)

    for id in idx_dict:

        idv = idx_dict[id]

        while idv in idx_dict:

            if idv == idx_dict[idv]:

                break

            idv = idx_dict[idv]

        index_dict[id] = idv

    return index_dict

這裡的演算法是先對得到的標籤進行遍歷，在字典中獲取當前標索引所對應的值，作為新的索引，直到鍵跟值一致為止，相當於在一個樹形的資料結構中重複尋找父節點直到找到根節點。

其他的測試用例

這裡我們可以再額外測試一些案例，比如增加幾個0元素使得網格節點更加稀疏：

graph = np.random.choice([0,0,0,1],size=(20,20))

得到的結果圖片如下所示：



還可以再稀疏一些：

graph = np.random.choice([0,0,0,0,0,1],size=(20,20))

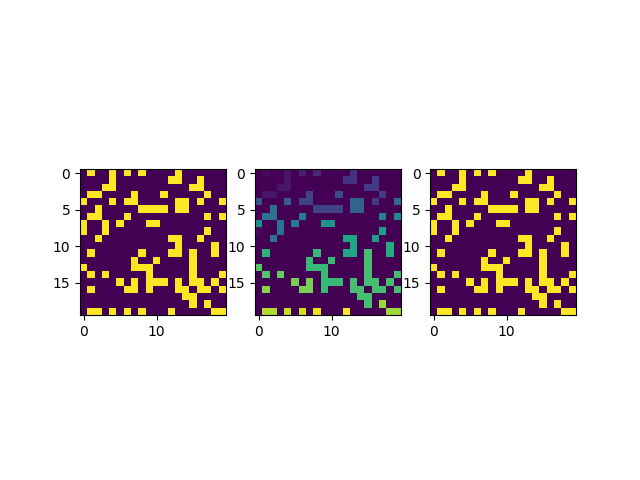

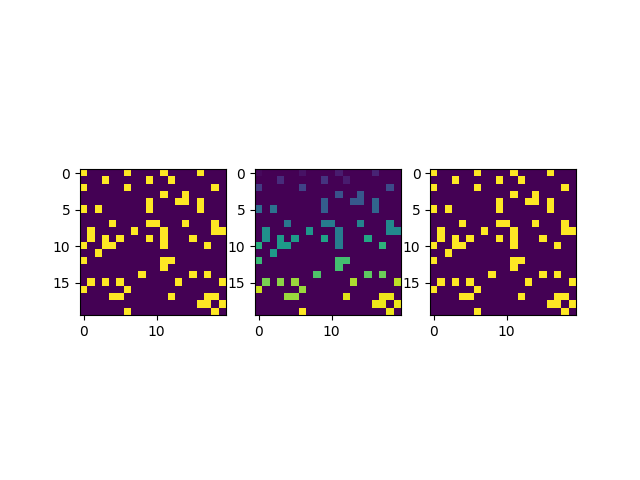

得到的結果如下圖所示：



越是稀疏的圖，得到的分組結果就越分散。

總結概要

在本文中我們主要介紹了利用Two-Pass的演算法來檢測區域連通性，並給出了Python3的程式碼實現，當然在實現的過程中因為沒有使用到Union這樣的資料結構，僅僅用了字典來儲存標籤之間的關係，因此效率和程式碼可讀性都會低一些，單純作為用例的演示和小規模區域劃分的計算是足夠用了。在該程式碼實現方案中，還有一點與原始演算法不一致的是，本實現方案中打新的標籤是讀取上、上左和左三個方向的格點，但是儲存標籤的對映關係時，是讀取了上、上左、上右和左這四個方向的格點。
