本文重點介紹下索引的儲存模型
二分查詢
給定一個1~100的自然數，給你5次機會，你能猜中這個數字嗎？
你會從多少開始猜？
為什麼一定是50呢？這個就是二分查詢的一種思想，也叫折半查詢，每一次，我們都把候選資料縮小了一半。如果資料已經排過序的話，這種方式效率比較高。
所以第一個，既然索引是有序的，我們可以考慮用有序陣列作為索引的資料結構。
有序陣列的等值查詢和比較查詢效率非常高，但是更新資料的時候會出現一個問題，可能要挪動大量的資料（改變index），所以只適合儲存靜態的資料。
為了支援頻繁的修改，比如插入資料，我們需要採用連結串列。連結串列的話，如果是單鏈表，它的查詢效率還是不夠高。
所以，有沒有可以使用二分查詢的連結串列呢？
為了解決這個問題，BST（Binary [ˈbaɪnəri] Search Tree）也就是我們所說的二叉查詢樹誕生了。
二叉查詢樹

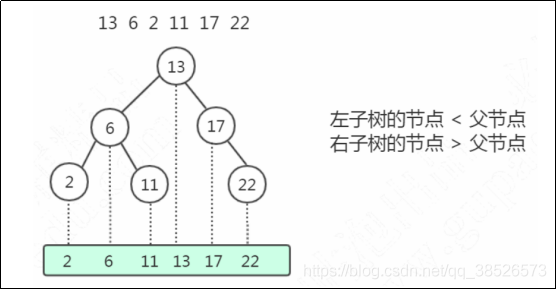

BST Binary Search Tree 二叉查詢樹的特點：左子樹所有的節點都小於父節點，右子樹所有的節點都大於父節點。投影到平面以後，就是一個有序的線性表。
二叉查詢樹既能夠實現快速查詢，又能夠實現快速插入。
但是二叉查詢樹有一個問題：查詢耗時是和這棵樹的深度相關的，在最壞的情況下時間複雜度會退化成O(n)。
什麼情況是最壞的情況呢？
https://www.cs.usfca.edu/~galles/visualization/Algorithms.html

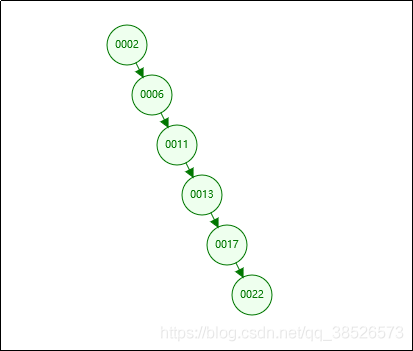

還是剛才的這一批數字，如果我們插入的資料剛好是有序的，2、6、11、13、17、22。
這個時候BST會變成連結串列（ “斜樹”），這種情況下不能達到加快檢索速度的目的，和順序查詢效率是沒有區別的。
造成它傾斜的原因是什麼呢？
因為左右子樹深度差太大，這棵樹的左子樹根本沒有節點——也就是它不夠平衡。
所以，我們有沒有左右子樹深度相差不是那麼大，更加平衡的樹呢？
這個就是平衡二叉樹，叫做Balanced binary search trees，或者AVL樹（AVL是發明這個資料結構的人的名字）。
平衡二叉樹
AVL Trees (Balanced binary search trees)
平衡二叉樹的定義：左右子樹深度差絕對值不能超過1。
是什麼意思呢？比如左子樹的深度是2，右子樹的深度只能是1或者3。
這個時候我們再按順序插入1、2、3、4、5、6，一定是這樣，不會變成一棵“斜樹”。
那AVL樹的平衡是怎麼做到的呢？怎麼保證左右子樹的深度差不能超過1呢？
https://www.cs.usfca.edu/~galles/visualization/AVLtree.html
插入1、2、3。
當我們插入了1、2之後，如果按照二叉查詢樹的定義，3肯定是要在2的右邊的，這個時候根節點1的右節點深度會變成2，但是左節點的深度是0，因為它沒有子節點，所以就會違反平衡二叉樹的定義。
那應該怎麼辦呢？因為它是右節點下面接一個右節點，右-右型，所以這個時候我們要把2提上去，這個操作叫做左旋。

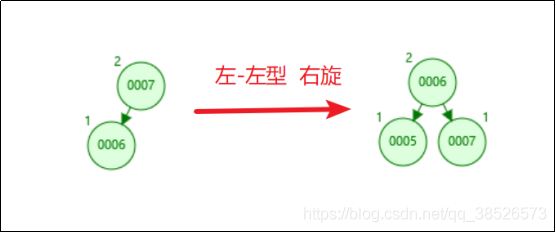

同樣的，如果我們插入7、6、5，這個時候會變成左左型，就會發生右旋操作，把6提上去。
所以為了保持平衡，AVL樹在插入和更新資料的時候執行了一系列的計算和調整的操作。
平衡的問題我們解決了，那麼平衡二叉樹作為索引怎麼查詢資料？
在平衡二叉樹中，一個節點，它的大小是一個固定的單位，作為索引應該儲存什麼內容？
它應該儲存三塊的內容：
第一個是索引的鍵值。比如我們在id上面建立了一個索引，我在用where id =1的條件查詢的時候就會找到索引裡面的id的這個鍵值。
第二個是資料的磁碟地址，因為索引的作用就是去查詢資料的存放的地址。
第三個，因為是二叉樹，它必須還要有左子節點和右子節點的引用，這樣我們才能找到下一個節點。比如大於26的時候，走右邊，到下一個樹的節點，繼續判斷。
當我們用樹的結構來儲存索引的時候，因為拿到一塊資料就要在Server層比較是不是需要的資料，如果不是的話就要決定走左子樹還是右子樹，再讀一一個節點。訪問一個樹的節點就是一次磁碟的I/O操作。
因為InnoDB操作磁碟的最小的單位是一頁（或者叫一個磁碟塊），page的預設大小是16KB(16384位元組)。那麼，讀取一個樹的節點就是讀取16KB的大小。
如果我們一個節點只存一個鍵值+資料+引用，例如整形的欄位，可能只用了十幾個或者幾十個位元組，它遠遠達不到16384個位元組的容量。所以訪問一個樹節點，進行一次I/O的時候，浪費了大量的空間。
所以如果每個節點儲存的資料太少，從索引中找到我們需要的資料，就要訪問更多的節點，意味著跟磁碟互動次數就會過多。
如果是機械硬碟時代，每次從磁碟讀取資料需要10ms左右的定址時間，互動次數越多，消耗的時間就越多。
比如上面這張圖，我們一張表裡面有6條資料，當我們查詢id=37的時候，要查詢兩個子節點，就需要跟磁碟互動3次，如果我們有幾百萬的資料呢？這個時間更加難以估計。
所以我們的解決方案是什麼呢？
第一個就是讓每個節點儲存更多的資料，充分利用16KB的大小，這樣讀取一個節點就能對比更多資料，較少對比次數。
第二個，節點上的關鍵字的數量越多，我們的指標數也越多，也就是意味著可以有更多的分叉（我們把它叫做“路數”）。
因為分叉數越多，樹的深度就會減少（根節點是0）。
這樣，我們的樹是不是從原來的高瘦高瘦的樣子，變成了矮胖矮胖的樣子？
這個時候，我們的樹就不再是二叉了，而是多叉，或者叫做多路。
多路平衡查詢樹
（Balanced Tree）
這個就是我們的多路平衡查詢樹，叫做B Tree（B代表平衡）。
跟AVL樹一樣，B樹在枝節點和葉子節點儲存鍵值、資料地址、節點引用。

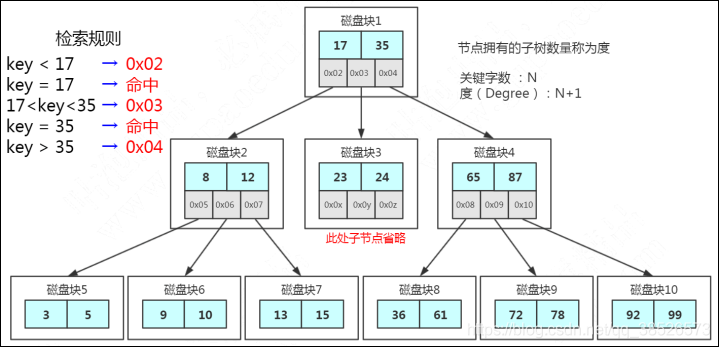

它有一個特點：分叉數（路數）永遠比關鍵字數多1。比如我們畫的這棵樹，每個節點儲存兩個關鍵字，那麼就會有三個指標指向三個子節點。
B Tree的查詢規則是什麼樣的呢？
比如我們要在這張表裡面查詢15。
因為15小於17，走左邊。
因為15大於12，走右邊。
在磁碟塊7裡面就找到了15，只用了3次IO。
這個是不是比AVL 樹效率更高呢？
那B Tree又是怎麼實現一個節點儲存多個關鍵字，還保持平衡的呢？跟AVL樹有什麼區別？
https://www.cs.usfca.edu/~galles/visualization/Algorithms.html

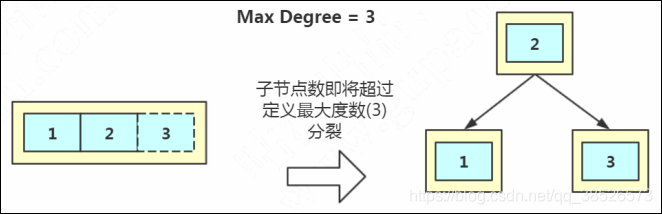

比如Max Degree（路數）是3的時候，我們插入資料1、2、3，在插入3的時候，本來應該在第一個磁碟塊，但是如果一個節點有三個關鍵字的時候，意味著有4個指標，子節點會變成4路，所以這個時候必須進行分裂（其實就是B+Tree）。把中間的資料2提上去，把1和3變成2的子節點。
如果刪除節點，會有相反的合併的操作。
注意這裡是分裂和合並，跟AVL樹的左旋和右旋是不一樣的。
我們繼續插入4和5，B Tree又會出現分裂和合並的操作。
從這個裡面我們也能看到，在更新索引的時候會有大量的索引的結構的調整，所以解釋了為什麼我們不要在頻繁更新的列上建索引，或者為什麼不要更新主鍵。
節點的分裂和合並，其實就是InnoDB頁（page）的分裂和合並。
B+樹
加強版多路平衡查詢樹
因為B Tree的這種特性非常適合用於做索引的資料結構，所以很多檔案系統和資料庫的索引都是基於B Tree的。
但是實際上，MySQL裡面使用的是B Tree的改良版本，叫做B+Tree（加強版多路平衡查詢樹）。

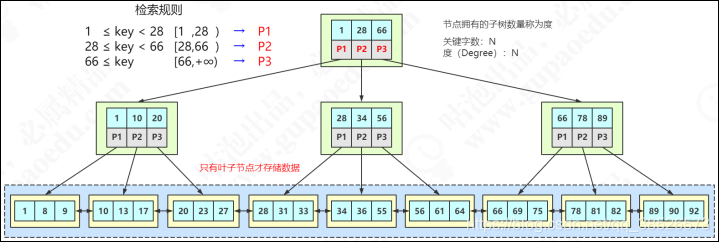

B+樹的儲存結構：
MySQL中的B+Tree有幾個特點：
- 它的關鍵字的數量是跟路數相等的；
- B+Tree的根節點和枝節點中都不會儲存資料，只有葉子節點才儲存資料。InnoDB 中 B+ 樹深度一般為 1-3 層，它就能滿足千萬級的資料儲存。搜尋到關鍵字不會直接返回，會到最後一層的葉子節點。比如我們搜尋id=28，雖然在第一層直接命中了，但是全部的資料在葉子節點上面，所以我還要繼續往下搜尋，一直到葉子節點。
- B+Tree的每個葉子節點增加了一個指向相鄰葉子節點的指標，它的最後一個數據會指向下一個葉子節點的第一個資料，形成了一個有序連結串列的結構。
總結一下， B+Tree的特點帶來的優勢：
- 它是B Tree的變種，B Tree能解決的問題，它都能解決。B Tree解決的兩大問題是什麼？（每個節點儲存更多關鍵字；路數更多）
- 掃庫、掃表能力更強（如果我們要對錶進行全表掃描，只需要遍歷葉子節點就可以了，不需要遍歷整棵B+Tree拿到所有的資料）
- B+Tree的磁碟讀寫能力相對於B Tree來說更強（根節點和枝節點不儲存資料區，所以一個節點可以儲存更多的關鍵字，一次磁碟載入的關鍵字更多）
- 排序能力更強（因為葉子節點上有下一個資料區的指標，資料形成了連結串列）
- 效率更加穩定（B+Tree永遠是在葉子節點拿到資料，所以IO次數是穩定的）
