一、上模組
二、功能分析
l 晶片：CH340N
l 輸入介面：USB、TYPE-C
l 輸出介面：TTL(5V\3.3V\GND\TX\RX)
l 指示燈：電源、TX、RX
三、CH340x晶片

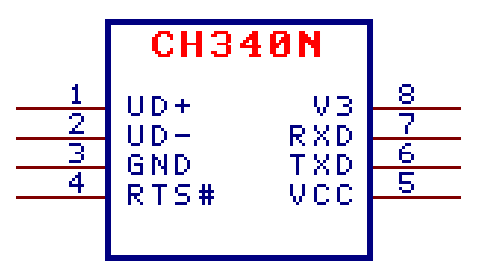

l CH340 是一個 USB 匯流排的轉接晶片，實現 USB 轉串列埠
l 全速 USB 裝置介面，相容 USB V2.0
l 硬體全雙工串列埠，內建收發緩衝區，支援通訊波特率 50bps～2Mbps
l 支援常用的 MODEM 聯絡訊號 RTS、DTR、DCD、RI、DSR、CTS
l 支援 5V 電源電壓和 3.3V 電源電壓

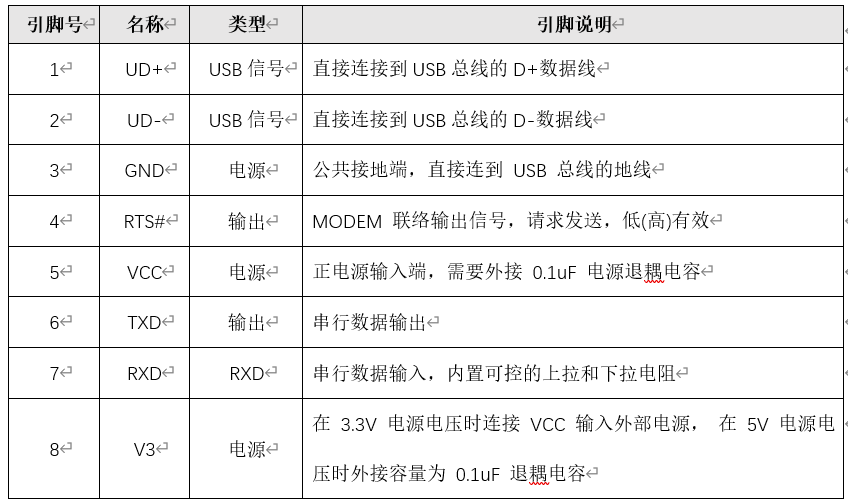

引腳說明：
V3引腳特別說明，在只有3.3V或者5V供電時，可以嚴格按照資料手冊裡的說明去連線，但是如果電平需要跳線選擇，通常只需要將V3腳對地接0.1uf電容即可。

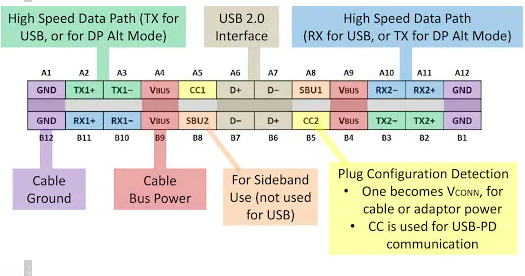

四、 USB Type-C介面

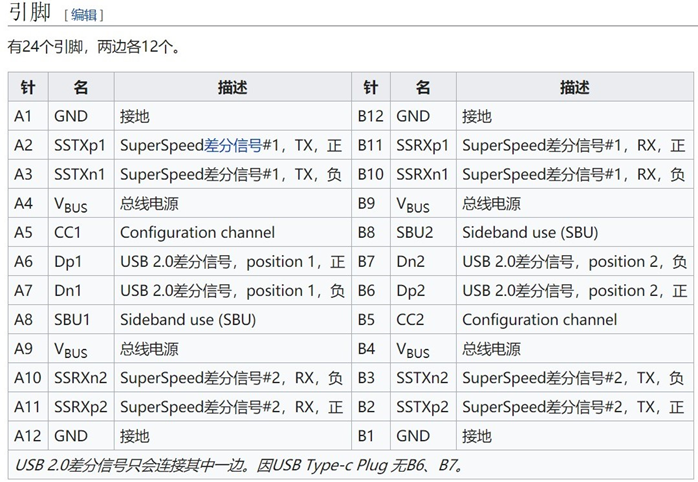

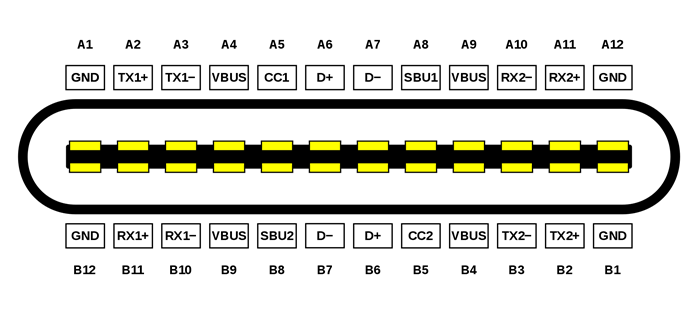

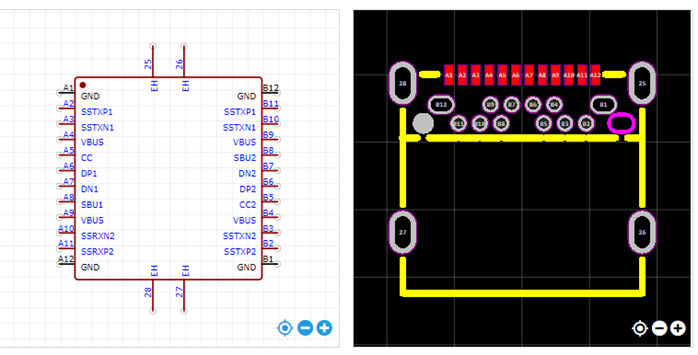

(一) 標準24P引腳說明

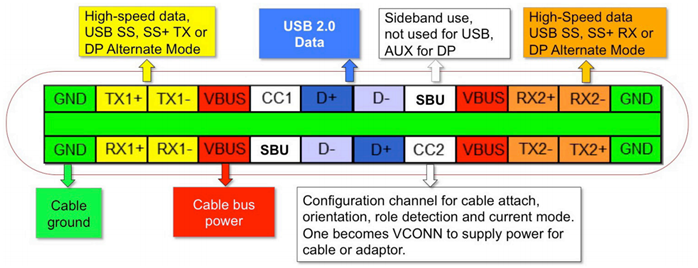

CC1、CC2作為配置訊號，如用於QC快充的識別
SBU1、SBU2為輔助訊號，在不同的應用場景具有不同的用途

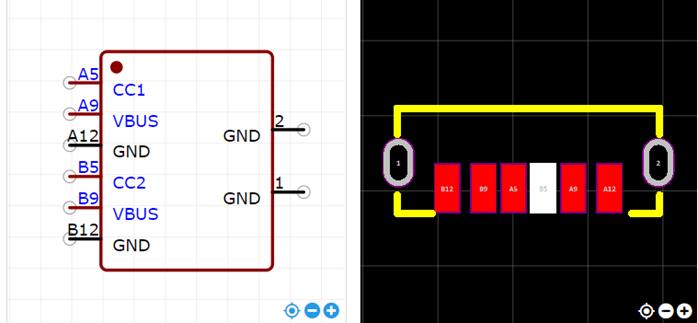

(二) 6P引腳
其主要用於充電使用，不涉及通訊時使用
(三) 16P 引腳
主要用於USB2.0通訊使用
(四) 24P 引腳

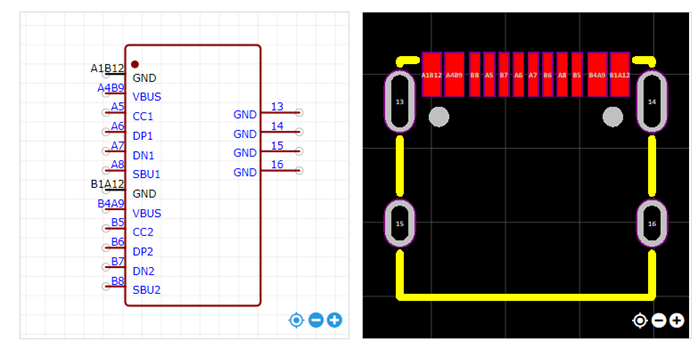

全功能USB Type-C介面

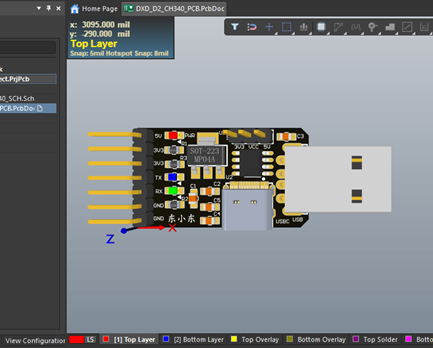

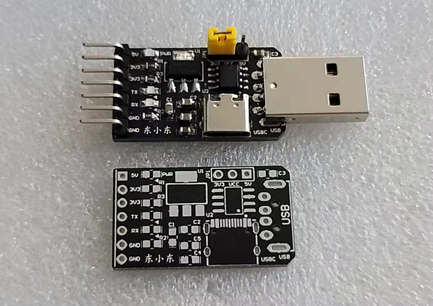

五、設計思路
設計思路及原理圖和PCB繪製見B站視訊
https://www.bilibili.com/video/BV1LM4y1L7Vg
