思路

我們可以使用Ellipse先畫出一個圓當背景,然後用Canvas再疊加畫上刻度線,就能得到如下的效果

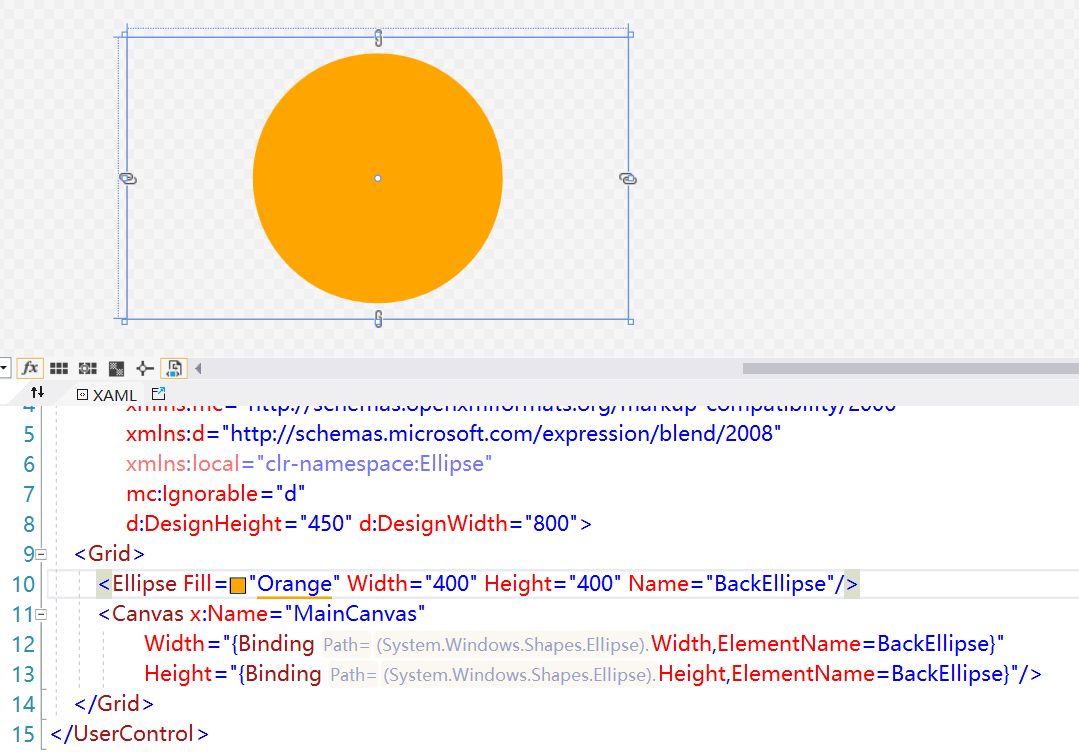

我們先用Ellipse畫一個橙色的圓,然後將Canvas的寬度和高度繫結到Ellipse的寬度和高度

  1. <Grid>
  2.         <Ellipse Fill="Orange" Width="400" Height="400" Name="BackEllipse"/>
  3.         <Canvas x:Name="MainCanvas"
  4.                 Width="{Binding Width,ElementName=BackEllipse}"
  5.                 Height="{Binding Height,ElementName=BackEllipse}"/>
  6. </Grid>

然後我們現在只需要知道點的位置,就可以通過canvas畫出相應的線條了.

計算圓上點的位置

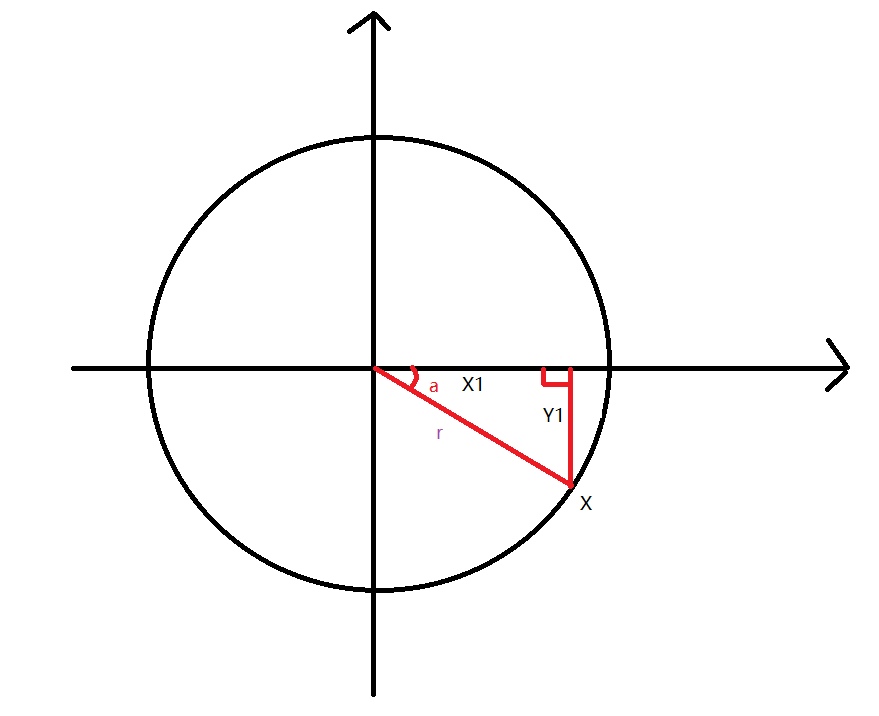

假設我們要計算的點為X,那麼隊員X點的座標為(X1,Y1)

sin(a)=Y1/r   =>  Y1=r*sin(a)

cos(a)=X1/r  =>  X1=r*cos(a)

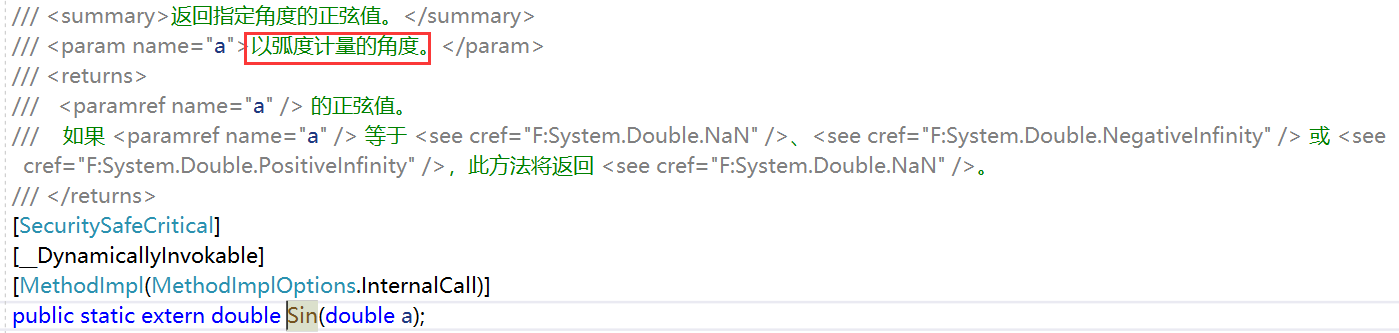

使用Math.Sin來計算的話得先把角度轉換為弧度

角度轉換為弧度

參考https://blog.csdn.net/chelen_jak/article/details/80480390

1、角度定義
兩條射線從圓心向圓周射出，形成一個夾角和夾角正對的一段弧。當弧長正好等於圓周長的360分之一時，兩條射線的夾角的大小為1度。(單位: º）

2、弧度定義
兩條射線從圓心向圓周射出，形成一個夾角和夾角正對的一段弧。當這段弧長正好等於圓的半徑時，兩條射線的夾角大小為1弧度（單位：rad)

即弧度 = 弧長 / 半徑

圓一週的弧度=周長 / 半徑  =>  2πr / r =360º   =>   π=180º,繼而可以知道一弧度等於180º/π

可知:sin(30º)=Math.Sin(30*Math.PI / 180)

使用canvas畫出線段

我們只需要計算出X點和Z點的座標,就能使用Line來連線兩點畫出刻度線了.

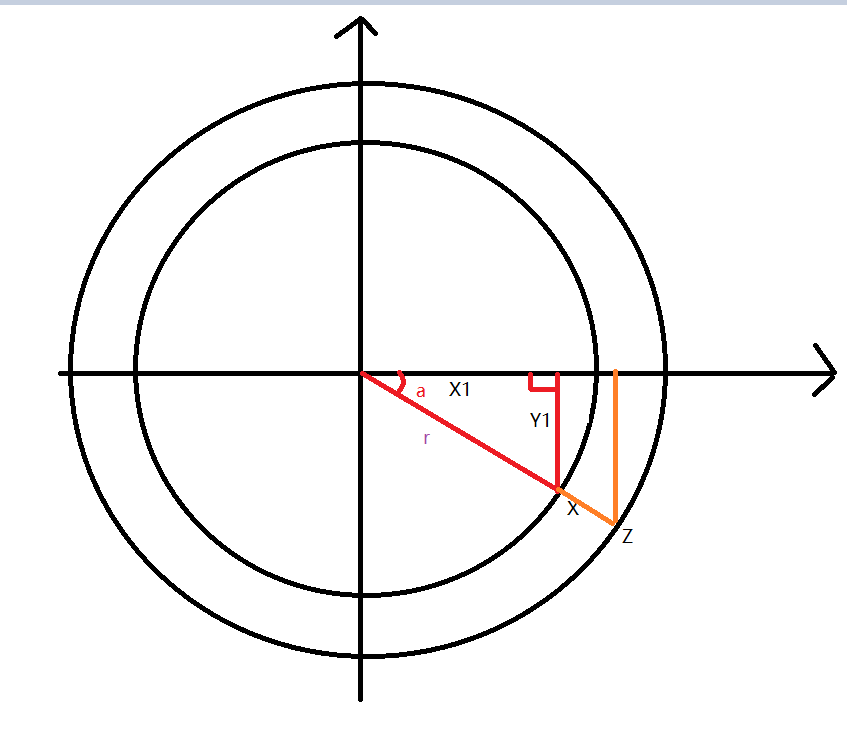

假設Z所在的圓的半徑為r,X所在的圓的半徑為(r-20)

  1.             double radius = BackEllipse.Width / 2;
  2.
  3.             Line lineScale = new Line();
  4.             lineScale.X1 = (radius - 20) * Math.Cos(30 * Math.PI / 180);
  5.             lineScale.Y1 = (radius - 20) * Math.Sin(30 * Math.PI / 180);
  6.             lineScale.X2 = radius * Math.Cos(30 * Math.PI / 180);
  7.             lineScale.Y2 = radius * Math.Sin(30 * Math.PI / 180);
  8.
  9.             lineScale.Stroke = Brushes.Red;
  10.             lineScale.StrokeThickness = 2;
  11.             MainCanvas.Children.Add(lineScale);

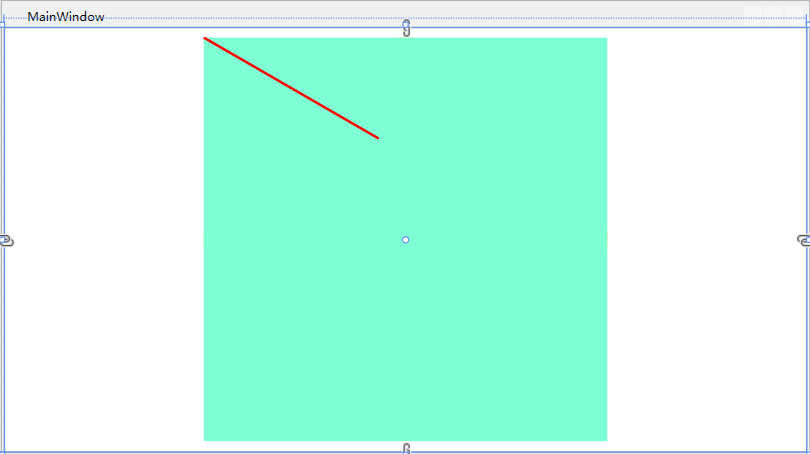

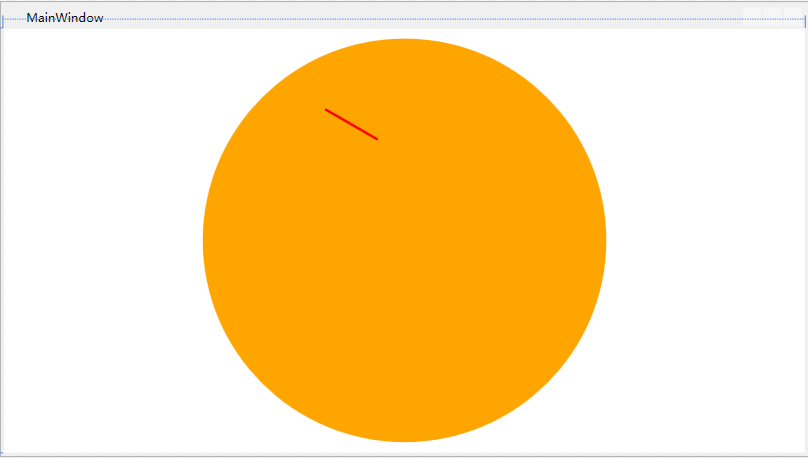

可以得到影象

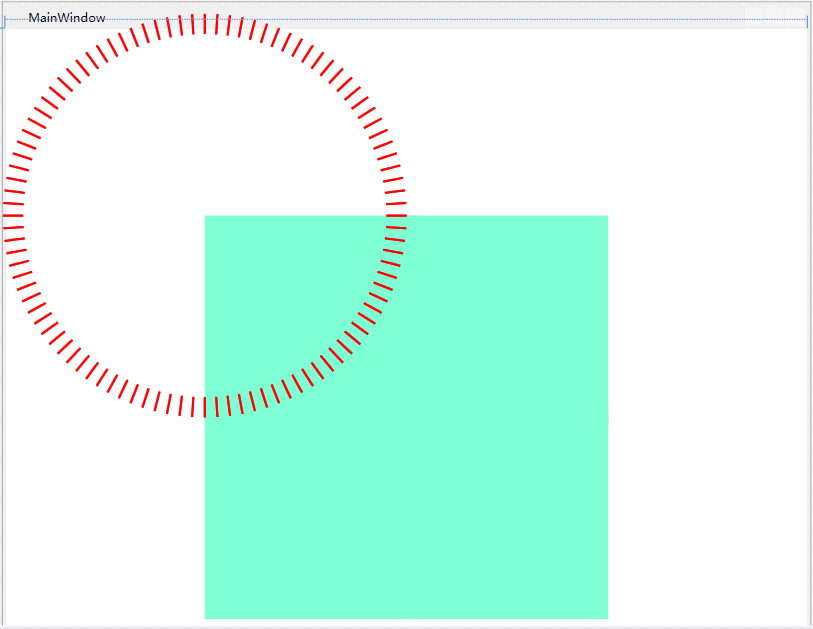

我們先把把canvas用藍色填充,然後把X點設為(0,0)來看下效果可知,圓心的位置為左上角,我們可以先把刻度都畫出來,再移動下canvas繪畫的起點到橙色圓的圓心就行了

我們把360度分成100分來畫出100個刻度線,程式碼如下

  1.             double radius = BackEllipse.Width / 2;
  2.
  3.             double min = 0; double max = 100;
  4.             double step = 360.0 / (max - min);
  5.
  6.             for (int i = 0; i < max - min; i++)
  7.             {
  8.                 Line lineScale = new Line
  9.                 {
  10.                     X1 = (radius - 20) * Math.Cos(i * step * Math.PI / 180),
  11.                     Y1 = (radius - 20) * Math.Sin(i * step * Math.PI / 180),
  12.                     X2 = radius * Math.Cos(i * step * Math.PI / 180),
  13.                     Y2 = radius * Math.Sin(i * step * Math.PI / 180),
  14.                     Stroke = Brushes.Red,
  15.                     StrokeThickness = 2
  16.                 };
  17.
  18.                 MainCanvas.Children.Add(lineScale);
  19.             }

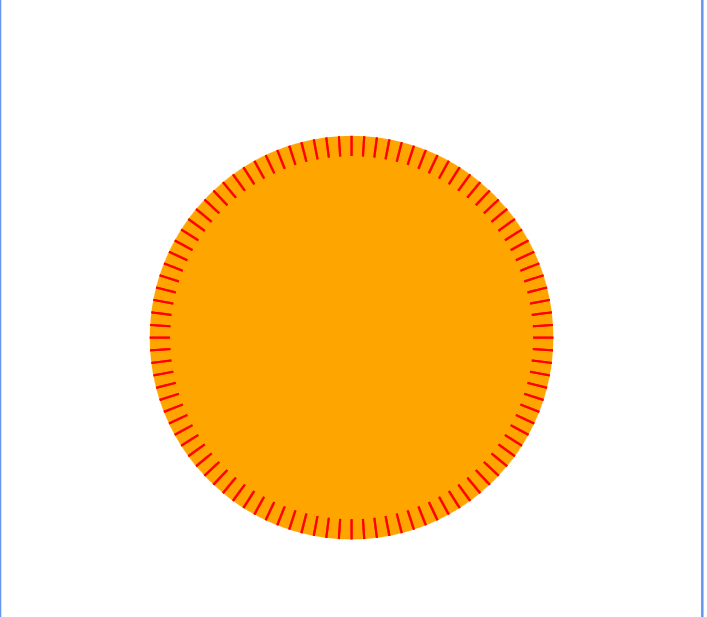

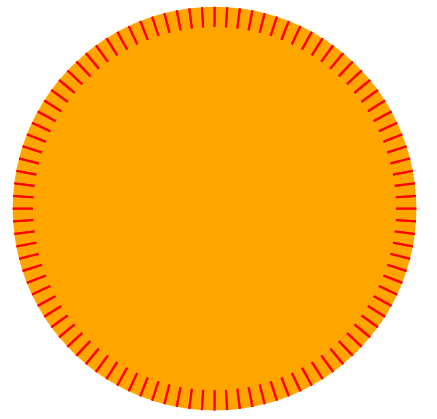

我們只需要把X點和Z點都加上半徑就能把canvas繪畫的起點移動到圓心的位置,把canvas的背景色去掉效果就實現我們想要的效果了

完整的代為如下

前臺程式碼

  1.     <Grid>
  2.         <Ellipse Fill="Orange" Width="400" Height="400" Name="BackEllipse"/>
  3.         <Canvas x:Name="MainCanvas"
  4.                 Width="{Binding Width,ElementName=BackEllipse}"
  5.                 Height="{Binding Height,ElementName=BackEllipse}"/>
  6.     </Grid>

後臺程式碼

  1.     public partial class MainWindow : Window
  2.     {
  3.         public MainWindow()
  4.         {
  5.             InitializeComponent();
  6.             DoDraw();
  7.         }
  8.
  9.         private void DoDraw()
  10.         {
  11.             double radius = BackEllipse.Width / 2;
  12.
  13.             double min = 0; double max = 100;
  14.             double step = 360.0 / (max - min);
  15.
  16.             for (int i = 0; i < max - min; i++)
  17.             {
  18.                 Line lineScale = new Line
  19.                 {
  20.                     X1 = ((radius - 20) * Math.Cos(i * step * Math.PI / 180)) + radius,
  21.                     Y1 = ((radius - 20) * Math.Sin(i * step * Math.PI / 180)) + radius,
  22.                     X2 = (radius * Math.Cos(i * step * Math.PI / 180)) + radius,
  23.                     Y2 = (radius * Math.Sin(i * step * Math.PI / 180)) + radius,
  24.                     Stroke = Brushes.Red,
  25.                     StrokeThickness = 2
  26.                 };
  27.
  28.                 MainCanvas.Children.Add(lineScale);
  29.             }
  30.         }
  31.     }
