摘要：最近要做一個將K8s中的某元件UI通過反向代理對映到自定義規則的連結地址上，提供給使用者訪問的需求。所以順便研究了一下Jetty的ProxyServlet。
本文分享自華為雲社群《Jetty自定義ProxyServlet實現反向代理服務（含原始碼分析）》，作者： 小焱 。
一、背景概述
最近要做一個將K8s中的某元件UI通過反向代理對映到自定義規則的連結地址上，提供給使用者訪問的需求。所以順便研究了一下Jetty的ProxyServlet。在這裡做一下分析，如果有理解不到位的還希望可以補充指正。
二、Jetty 的基本架構

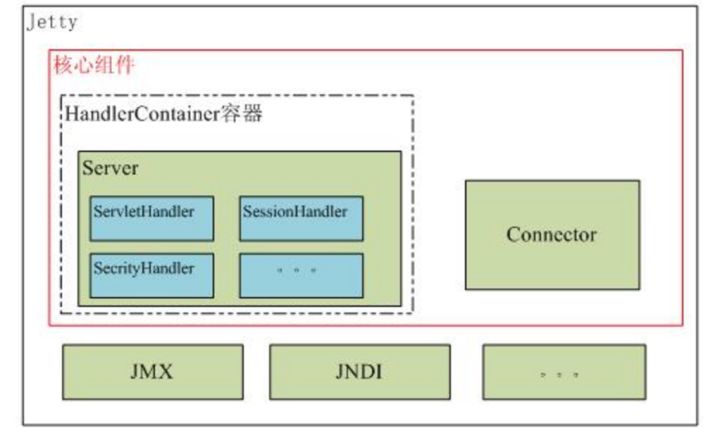

Jetty 是一個Servlet 引擎，它的架構比較簡單，也是一個可擴充套件性和非常靈活的應用伺服器，它有一個基本資料模型，這個資料模型就是 Handler，所有可以被擴充套件的元件都可以作為一個 Handler，新增到 Server 中，Jetty 就是幫你管理這些 Handler。
整個 Jetty 的核心元件由 Server 和 Connector 兩個元件構成，整個 Server 元件是基於 Handler 容器工作的，Jetty 中另外一個比不可少的元件是 Connector，它負責接受客戶端的連線請求，並將請求分配給一個處理佇列去執行。Jetty 中還有一些可有可無的元件，我們可以在它上做擴充套件。如 JMX，我們可以定義一些 Mbean 把它加到 Server 中，當 Server 啟動的時候，這些 Bean 就會一起工作。

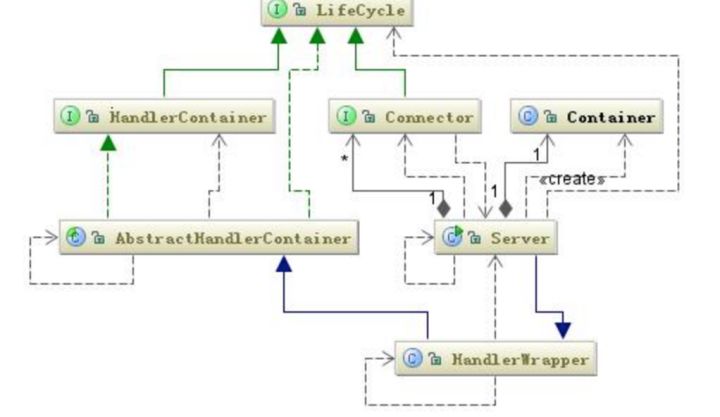

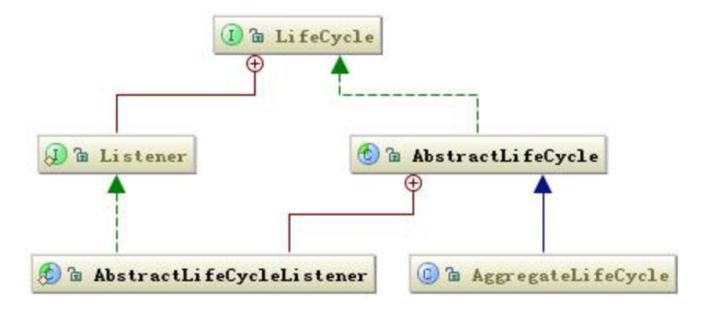

整個 Jetty 的核心是圍繞著 Server 類來構建，Server 類繼承了 Handler，關聯了 Connector 和 Container。Container 是管理 Mbean 的容器。Jetty 的 Server 的擴充套件主要是實現一個個 Handler 並將 Handler 加到 Server 中，Server 中提供了呼叫這些 Handler 的訪問規則。整個 Jetty 的所有元件的生命週期管理是基於觀察者模板設計，實現LifeCycle。
三、Handler 的體系結構

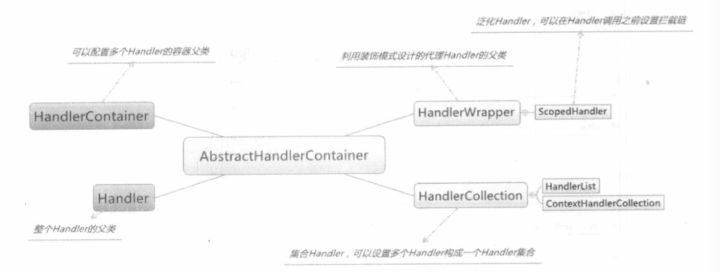

Jetty 主要是基於 Handler 來設計的，Handler 的體系結構影響著整個 Jetty 的方方面面。下面總結了一下 Handler 的種類及作用：
Jetty 主要提供了兩種 Handler 型別，一種是 HandlerWrapper，它可以將一個 Handler 委託給另外一個類去執行，如我們要將一個 Handler 加到 Jetty 中，那麼就必須將這個 Handler 委託給 Server 去呼叫。配合 ScopeHandler 類我們可以攔截 Handler 的執行，在呼叫 Handler 之前或之後，可以做一些另外的事情，類似於 Tomcat 中的 Valve；另外一個 Handler 型別是 HandlerCollection，這個 Handler 類可以將多個 Handler 組裝在一起，構成一個 Handler 鏈，方便我們做擴充套件。
四、編碼設計
這裡我提供一個設計框架，具體內容可以根據需要自定義。
public class RestApi {
private static final Logging LOGGER = Logging.getLogging(RestApi.class.getName());
private Server server;
/**
* 啟動方法，需要在程式啟動時呼叫該方法
*/
public void start() {
try {
ContextHandlerCollection collection = new ContextHandlerCollection();
WebAppContext appContext = new WebAppContext();
appContext.setContextPath("/");
// 設定資原始檔地址，可略
appContext.setResourceBase("/opt/appHome/myDemo/webapp");
// 設定web.xml，可在裡面進行一些Servlet配置，可略
appContext.setDescriptor("/opt/appHome/myDemo/webapp/WEB-INF/web.xml");
appContext.setParentLoaderPriority(true);
collection.addHandler(appContext);
addProxyHandler(collection);
server = new Server(8080);
server.setHandler(collection);
server.start();
} catch (Throwable t) {
LOGGER.error("Start RESTful API server failed", t);
}
}
private static void addProxyHandler(ContextHandlerCollection collection) {
ProxyServlet proxyServlet = new WebProxyServlet(); // 新增自定義ProxyServlet
ServletHolder holder = new ServletHolder(proxyServlet);
holder.setInitParameter("idleTimeout", 120000); // 設定空閒釋放時間
holder.setInitParameter("timeout", 300000); // 設定超時時間
holder.setInitParameter("maxConnections", 256); // 設定最大連線數
ServletContextHandler contextHandler = new ServletContextHandler();
contextHandler.addServlet(holder, "/proxy/*");
contextHandler.setContextPath("/demo");
collection.addHandler(contextHandler);
}
}
自定義 ProxyServlet，在此列出一部分常用的重寫方法，還有很多方法可以查詢文件自行重寫
public class WebProxyServlet extends ProxyServlet {
private static final Logging LOGGING = Logging.getLogging(WebProxyServlet.class);
/**
* 自定義目標地址重寫方法
*/
@Override
protected String rewriteTarget(HttpServletRequest request) { }
/**
* 自定義重寫錯誤處理方法
*/
@Override
protected void onProxyRewriteFailed(HttpServletRequest clientRequest, HttpServletResponse clientResponse) { }
/**
* 自定義response錯誤處理方法
*/
@Override
protected void onProxyResponseFailure(
HttpServletRequest clientRequest,
HttpServletResponse proxyResponse,
Response serverResponse,
Throwable failure) { }
/**
* 自定義response頭filter
*/
@Override
protected String filterServerResponseHeader(
HttpServletRequest clientRequest,
Response serverResponse,
String headerName,
String headerValue) { }
/**
* 自定義頭XForwarded設定
*/
@Override
protected void addXForwardedHeaders(HttpServletRequest clientRequest, Request proxyRequest) { }
}
五、請求處理過程
下面通過跟蹤原始碼初步梳理了一下，從 request 請求進入到返回 response 的整個流程
六、原始碼分析
1、Request 轉發部分
當 Jetty 接收到一個請求時，Jetty 就把這個請求交給在 Server 中註冊的 ContextHandlerCollection 去執行，檢視 Service 的 handle 方法原始碼
public void handle(HttpChannel channel) throws IOException, ServletException {
String target = channel.getRequest().getPathInfo();
Request request = channel.getRequest();
Response response = channel.getResponse();
if (LOG.isDebugEnabled()) {
LOG.debug("{} {} {} on {}", new Object[]{request.getDispatcherType(), request.getMethod(), target, channel});
}
if (!HttpMethod.OPTIONS.is(request.getMethod()) && !"*".equals(target)) {
this.handle(target, request, request, response);
} else if (!HttpMethod.OPTIONS.is(request.getMethod())) {
request.setHandled(true);
response.sendError(400);
} else {
this.handleOptions(request, response);
if (!request.isHandled()) {
this.handle(target, request, request, response);
}
}
if (LOG.isDebugEnabled()) {
LOG.debug("handled={} async={} committed={} on {}", new Object[]{request.isHandled(), request.isAsyncStarted(),
response.isCommitted(), channel});
}
}
這裡呼叫的 this.handle(target, request, request, response) 方法其實是父類 HandlerWrapper 的 handle 方法
public void handle(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
Handler handler = this._handler;
if (handler != null) {
handler.handle(target, baseRequest, request, response);
}
}
建立 server 時曾呼叫過 server.setHandler(collection) ，所以這裡就呼叫到了 ContextHandlerCollection 的 handle 方法
public void handle(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
ContextHandlerCollection.Mapping mapping = (ContextHandlerCollection.Mapping)this._handlers.get();
if (mapping != null) {
Handler[] handlers = mapping.getHandlers();
if (handlers != null && handlers.length != 0) {
if (handlers.length == 1) {
handlers[0].handle(target, baseRequest, request, response);
} else {
HttpChannelState async = baseRequest.getHttpChannelState();
if (async.isAsync()) {
ContextHandler context = async.getContextHandler();
if (context != null) {
Handler branch = (Handler)mapping._contextBranches.get(context);
if (branch == null) {
context.handle(target, baseRequest, request, response);
} else {
branch.handle(target, baseRequest, request, response);
}
return;
}
}
int limit;
if (target.startsWith("/")) {
Trie<Entry<String, ContextHandlerCollection.Branch[]>> pathBranches = mapping._pathBranches;
if (pathBranches == null) {
return;
}
int l;
for(limit = target.length() - 1; limit >= 0; limit = l - 2) {
Entry<String, ContextHandlerCollection.Branch[]> branches =
(Entry)pathBranches.getBest(target, 1, limit);
if (branches == null) {
break;
}
l = ((String)branches.getKey()).length();
if (l == 1 || target.length() == l || target.charAt(l) == '/') {
ContextHandlerCollection.Branch[] var12 =
(ContextHandlerCollection.Branch[])branches.getValue();
int var13 = var12.length;
for(int var14 = 0; var14 < var13; ++var14) {
ContextHandlerCollection.Branch branch = var12[var14];
branch.getHandler().handle(target, baseRequest, request, response);
if (baseRequest.isHandled()) {
return;
}
}
}
}
} else {
Handler[] var17 = handlers;
limit = handlers.length;
for(int var19 = 0; var19 < limit; ++var19) {
Handler handler = var17[var19];
handler.handle(target, baseRequest, request, response);
if (baseRequest.isHandled()) {
return;
}
}
}
}
}
}
}
從上面的原始碼可以看出 ContextHandlerCollection 的 handle 方法繼續呼叫了 collection.addHandler 設定進來 ServletContextHandler 的 handle 方法，通過跟蹤，可以找到其實這裡呼叫了父類 ScopedHandler 的 handle --> doScope --> nextScope
public final void handle(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
if (this.isStarted()) {
if (this._outerScope == null) {
this.doScope(target, baseRequest, request, response);
} else {
this.doHandle(target, baseRequest, request, response);
}
}
}
public void doScope(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
this.nextScope(target, baseRequest, request, response);
}
public final void nextScope(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
if (this._nextScope != null) {
this._nextScope.doScope(target, baseRequest, request, response);
} else if (this._outerScope != null) {
this._outerScope.doHandle(target, baseRequest, request, response);
} else {
this.doHandle(target, baseRequest, request, response);
}
}
檢視 ServletContextHandler 可以找到主要註冊了以下三個 handler，均為 ScopedHandler 的子類，也就是 nextScope 方法中的 this._nextScope
protected SessionHandler _sessionHandler;
protected SecurityHandler _securityHandler;
protected ServletHandler _servletHandler;
SessionHandler 是對 ServletHandler 進行了一層包裝（裝飾器模式），用於一些session的預處理什麼的，而SecurityHandler從名字分析是做一些安全相關的，這兩個具體就不分析了，直接來看 ServletHandler 的 doScope 方法
public void doScope(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
String old_servlet_path = baseRequest.getServletPath();
String old_path_info = baseRequest.getPathInfo();
DispatcherType type = baseRequest.getDispatcherType();
ServletHolder servletHolder = null;
Scope oldScope = null;
MappedResource<ServletHolder> mapping = this.getMappedServlet(target);
if (mapping != null) {
servletHolder = (ServletHolder)mapping.getResource();
if (mapping.getPathSpec() != null) {
PathSpec pathSpec = mapping.getPathSpec();
String servletPath = pathSpec.getPathMatch(target);
String pathInfo = pathSpec.getPathInfo(target);
if (DispatcherType.INCLUDE.equals(type)) {
baseRequest.setAttribute("javax.servlet.include.servlet_path", servletPath);
baseRequest.setAttribute("javax.servlet.include.path_info", pathInfo);
} else {
baseRequest.setServletPath(servletPath);
baseRequest.setPathInfo(pathInfo);
}
}
}
if (LOG.isDebugEnabled()) {
LOG.debug("servlet {}|{}|{} -> {}",
new Object[]{baseRequest.getContextPath(),
baseRequest.getServletPath(),
baseRequest.getPathInfo(),
servletHolder});
}
try {
oldScope = baseRequest.getUserIdentityScope();
baseRequest.setUserIdentityScope(servletHolder);
this.nextScope(target, baseRequest, request, response);
} finally {
if (oldScope != null) {
baseRequest.setUserIdentityScope(oldScope);
}
if (!DispatcherType.INCLUDE.equals(type)) {
baseRequest.setServletPath(old_servlet_path);
baseRequest.setPathInfo(old_path_info);
}
}
}
這裡對 baseRequest 做了一些設定，將註冊進來的 ServletHolder set 進了 baseRequest，之後又繼續呼叫了 this.nextScope(target, baseRequest, request, response) ，根據上面的 nextScope 方法，所有 scope 執行完，則執行 doHandle 方法，繼續跳過 SessionHandler 和 SecurityHandler，來看下ServletHandler 的 doHandle 方法
public void doHandle(String target, Request baseRequest, HttpServletRequest request, HttpServletResponse response)
throws IOException, ServletException {
ServletHolder servletHolder = (ServletHolder)baseRequest.getUserIdentityScope();
FilterChain chain = null;
if (servletHolder != null && this._filterMappings != null && this._filterMappings.length > 0) {
chain = this.getFilterChain(baseRequest, target.startsWith("/") ? target : null, servletHolder);
}
if (LOG.isDebugEnabled()) {
LOG.debug("chain={}", new Object[]{chain});
}
try {
if (servletHolder == null) {
this.notFound(baseRequest, request, response);
} else {
ServletRequest req = request;
if (request instanceof ServletRequestHttpWrapper) {
req = ((ServletRequestHttpWrapper)request).getRequest();
}
ServletResponse res = response;
if (response instanceof ServletResponseHttpWrapper) {
res = ((ServletResponseHttpWrapper)response).getResponse();
}
servletHolder.prepare(baseRequest, (ServletRequest)req, (ServletResponse)res);
if (chain != null) {
chain.doFilter((ServletRequest)req, (ServletResponse)res);
} else {
servletHolder.handle(baseRequest, (ServletRequest)req, (ServletResponse)res);
}
}
} finally {
if (servletHolder != null) {
baseRequest.setHandled(true);
}
}
}
doHandle 主要是取出註冊的 FilterChain ServletHolder，如果存在 Filter，先執行 chain.doFilter 方法，否則執行 servletHolder.handle 我沒有設定 filter 所有就直接看 ServletHolder 的 handle 方法了
public void handle(Request baseRequest, ServletRequest request, ServletResponse response)
throws ServletException, UnavailableException, IOException {
try {
Servlet servlet = this.getServletInstance();
if (servlet == null) {
throw new UnavailableException("Servlet Not Initialized");
}
servlet.service(request, response);
} catch (UnavailableException var5) {
this.makeUnavailable(var5).service(request, response);
}
}
這裡呼叫了 ServletHolder 中 Servlet 的 service 方法，也就是走到了我們自定義類 WebProxyServlet 類，因為沒有重寫，所以這裡呼叫的是 ProxyServlet 的 service 方法
protected void service(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
int requestId = this.getRequestId(request);
String rewrittenTarget = this.rewriteTarget(request);
if (this._log.isDebugEnabled()) {
StringBuffer uri = request.getRequestURL();
if (request.getQueryString() != null) {
uri.append("?").append(request.getQueryString());
}
if (this._log.isDebugEnabled()) {
this._log.debug("{} rewriting: {} -> {}", new Object[]{requestId, uri, rewrittenTarget});
}
}
if (rewrittenTarget == null) {
this.onProxyRewriteFailed(request, response);
} else {
Request proxyRequest = this.newProxyRequest(request, rewrittenTarget);
this.copyRequestHeaders(request, proxyRequest);
this.addProxyHeaders(request, proxyRequest);
AsyncContext asyncContext = request.startAsync();
asyncContext.setTimeout(0L);
proxyRequest.timeout(this.getTimeout(), TimeUnit.MILLISECONDS);
if (this.hasContent(request)) {
if (this.expects100Continue(request)) {
DeferredContentProvider deferred = new DeferredContentProvider(new ByteBuffer[0]);
proxyRequest.content(deferred);
proxyRequest.attribute(CONTINUE_ACTION_ATTRIBUTE, () -> {
try {
ContentProvider provider = this.proxyRequestContent(request, response, proxyRequest);
(new ProxyServlet.DelegatingContentProvider(request, proxyRequest,
response, provider, deferred)).iterate();
} catch (Throwable var6) {
this.onClientRequestFailure(request, proxyRequest, response, var6);
}
});
} else {
proxyRequest.content(this.proxyRequestContent(request, response, proxyRequest));
}
}
this.sendProxyRequest(request, response, proxyRequest);
}
}
至此呼叫到了我們重寫的最關鍵的方法 rewriteTarget 此方法可以自定義邏輯將 request 的地址解析，返回要代理到的目標地址，使用目標地址組成proxyRequest 最後呼叫 sendProxyRequest 實現代理轉發。
2、Response 接收部分
如果繼續跟 sendProxyRequest 會看到建立了一個 ProxyResponseListener，這裡具體就不詳細跟蹤了，主要講一下流程，有興趣的可以自行動手看一下。Response 返回會通過反射機制觸發 onHeader 方法 ProxyServlet 重寫了該方法並跳轉到了 onServerResponseHeaders 方法
public void onHeaders(Response proxyResponse) {
ProxyServlet.this.onServerResponseHeaders(this.request, this.response, proxyResponse);
}
這個方法是設定 Response 的 header 內容的，其中有獲取 headerValue 呼叫了 this.filterServerResponseHeader 方法，我們也可以通過重寫此方法自定義返回體的 headerValue。
七、總結
到這裡 Jetty 的 ProxyServlet 執行原理和自定義方法大致梳理完畢。還有許多漏掉的和理解不到位的地方，希望大家可以提出指正。工作中偶爾抽出一點時間讀一下原始碼，既可以提升對所用技術的理解，又可以學習欣賞這些框架的巧妙設計，還是非常有意義的。
