1.   應用概述

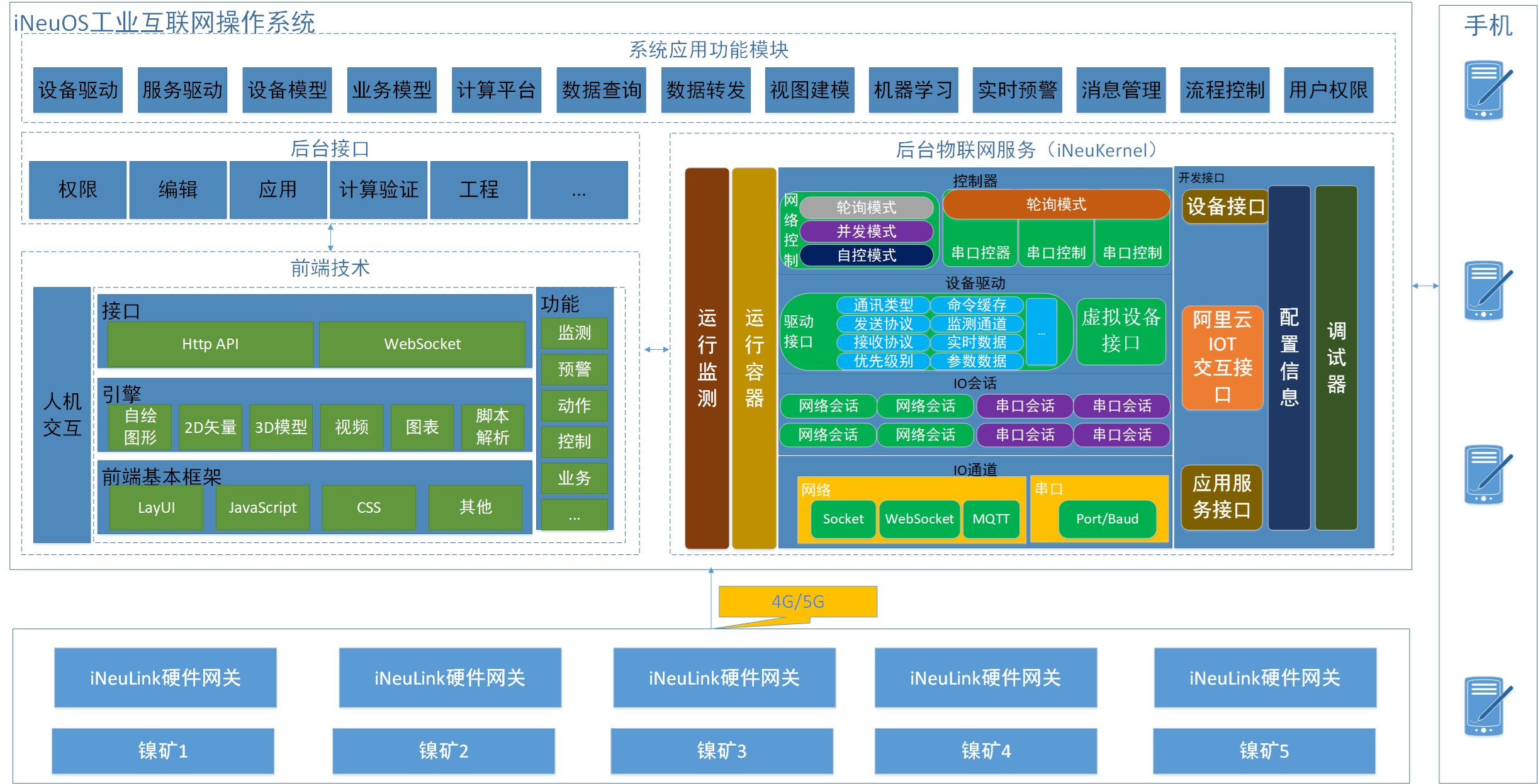

有一個生產鎳的礦業集團，要整合不同廠區的資料，使用硬體閘道器通過4G/5G網路鏈路上傳到統一的監控平臺，不同礦區角色的人員使用手機可以監測本礦區的生產過程資料及實時預警資料等。整體結構如下圖：

2.   模擬硬體裝置配置

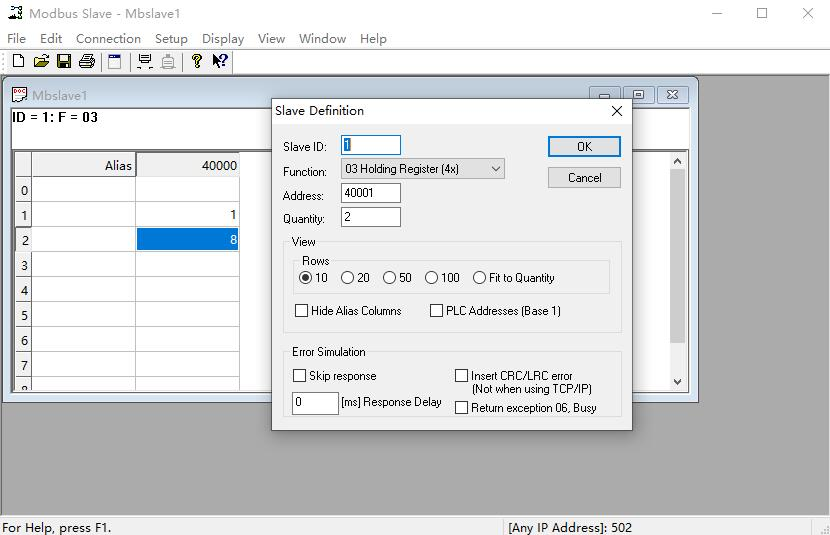

使用Modbus Slave模擬裝置或感測器，選擇【Setup】->【Slave Definition】選單功能，設定如下圖：

選擇【Connection】->【Connect】選單功能，本機的IP為：192.168.0.172。設定如下圖：

3.   iNeuLink硬體閘道器配置

3.1    硬體介紹

　　本閘道器提供兩個有線網口,可選型號支援WiFi和2G/3G/4G,同時提供一個485介面,電源為寬壓電路,支援9-30V輸入電壓。

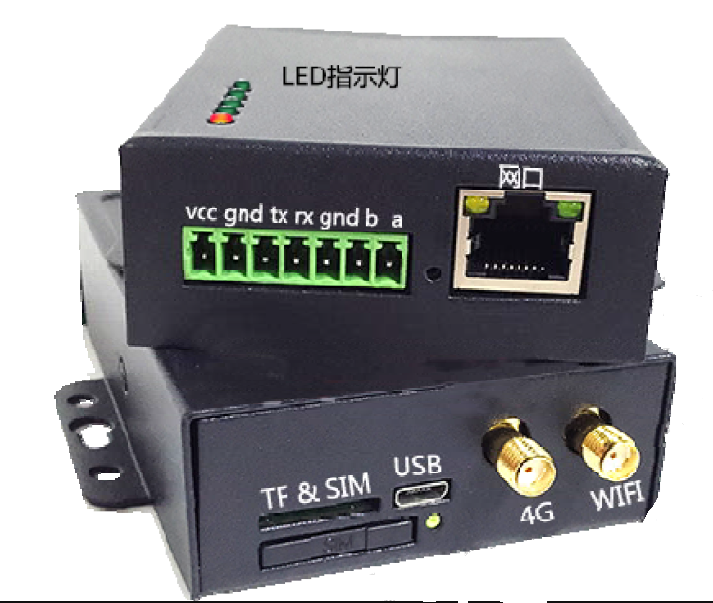

　　產品採用ARM Cortex-A7 架構應用處理器，板載256MB DDR3 高速記憶體，256MBNandFlash（256MBDDR3+256MBNandFlash 和512MBDDR3+4GBeMMC為標配，可選配其他容量Flash 及eMMC），提供1 路百兆乙太網、2 路串列埠、2 路485（232與485 數量選配）、1 路TF 卡、WIFI、3G/4G 及使用者可自定義LED 燈、按鍵、USB 除錯口、電源指示燈，使產品擁有靈活的應用環境，採用開放式LINUX 作業系統，更穩定、更易維護。硬體，如下圖：

3.2    硬體閘道器配置

　　網口的預設地址：192.168.0.15，開啟瀏覽器輸入：http://192.168.0.15:9080，開啟管理介面，使用者名稱稱：admin,預設密碼：password，進管理系統。

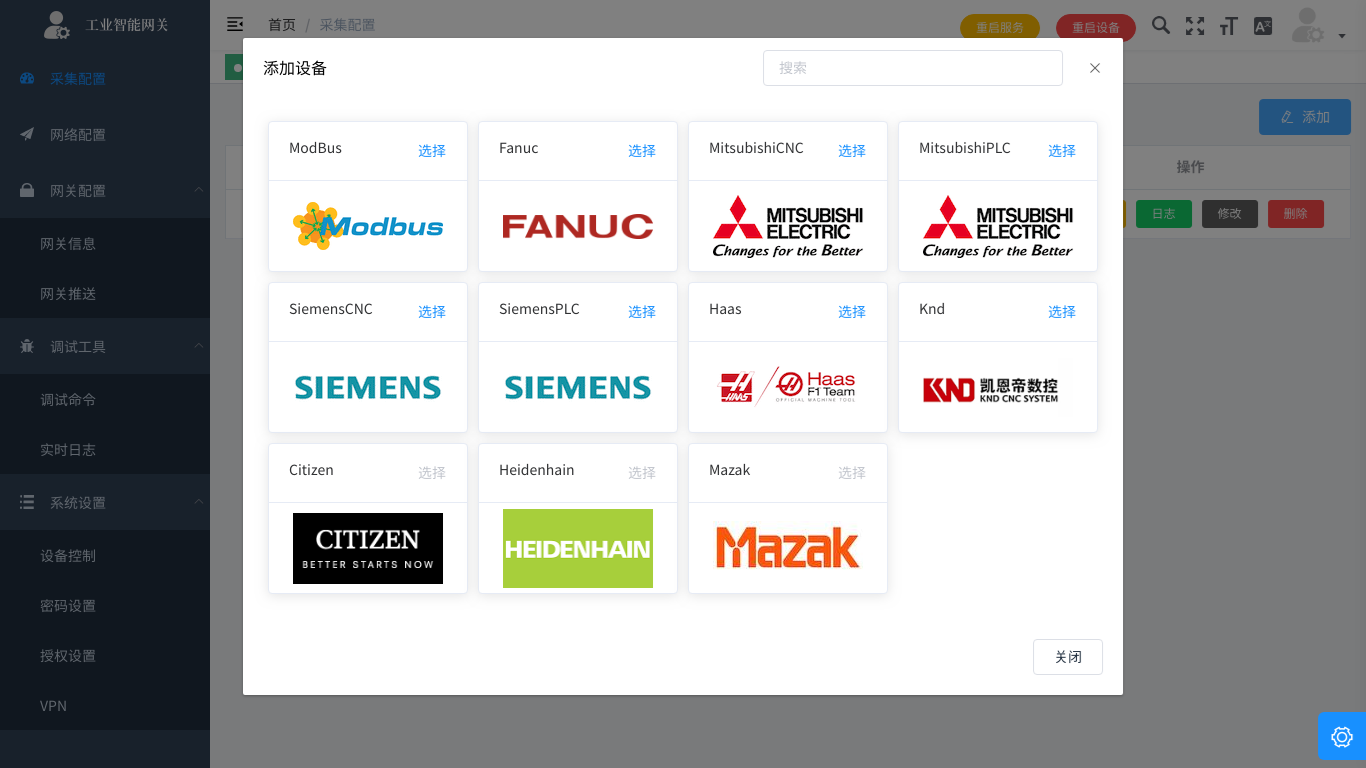

　　選擇【採集配置】->【裝置配置】， 選擇【新增裝置】，選擇Modbus協議，如下圖：

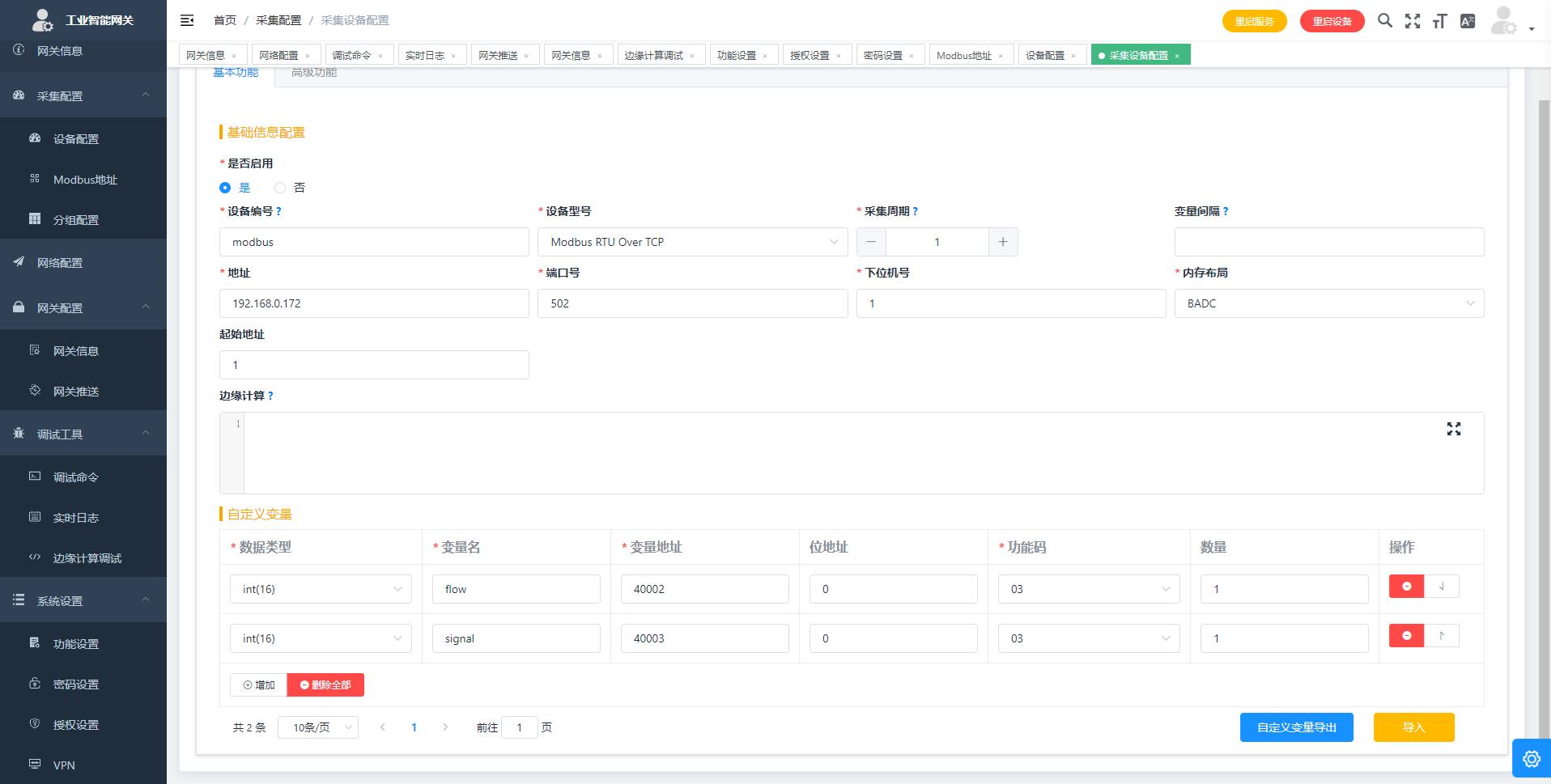

　　對裝置的基本資訊和自定義變數進行配置，採集Modbus Slave配置的資料點資訊。如下圖：

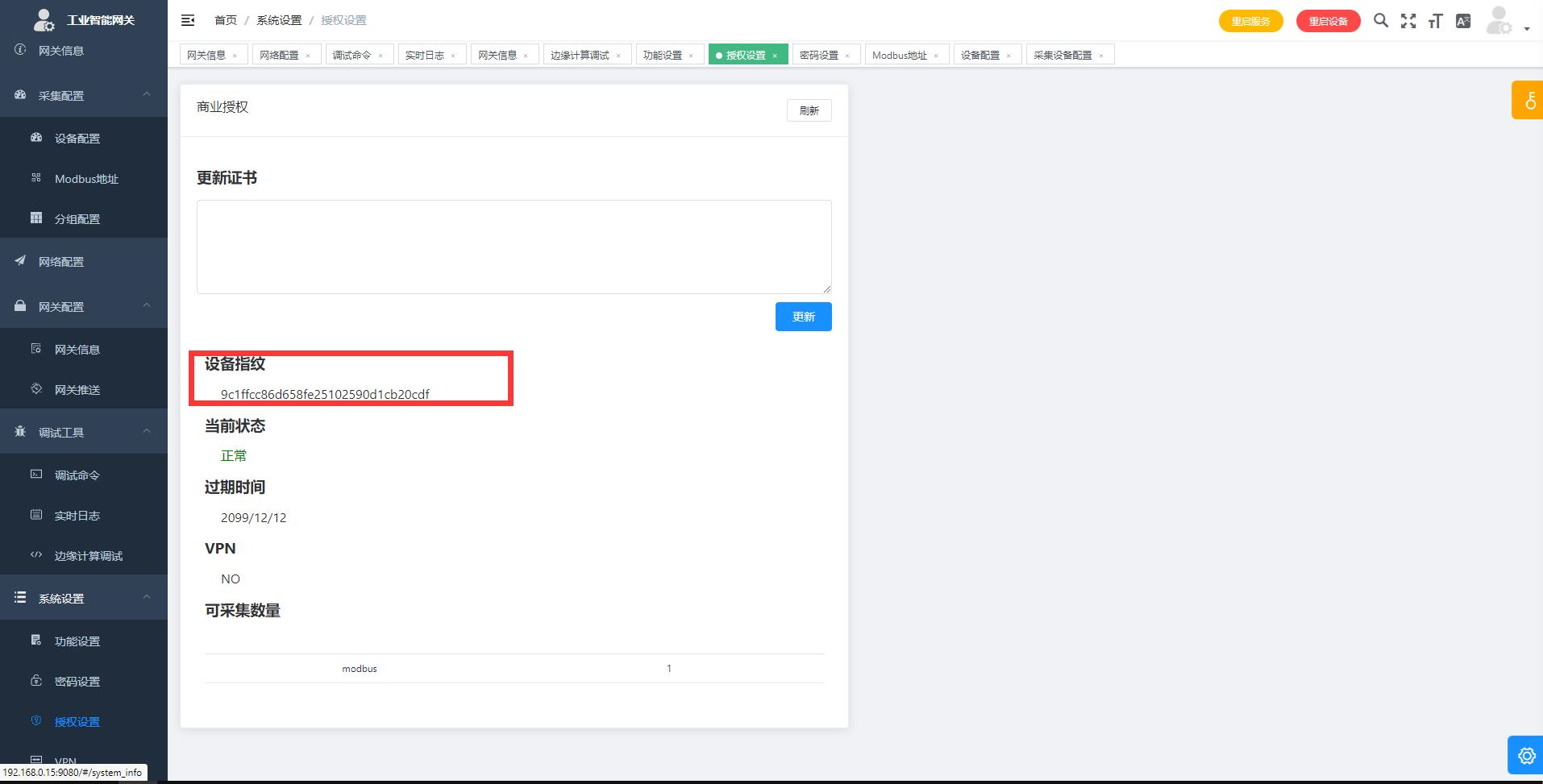

　　選擇【系統設定】->【授權設定】，複製【裝置指紋】資訊，如下圖：

　　選擇【閘道器配置】->【閘道器資訊】，把剛才複製的【裝置指紋】資訊貼上到【閘道器ID】中，主要用於資料轉發給雲端系統過程中標準作為該裝置的唯一標識。如下圖：

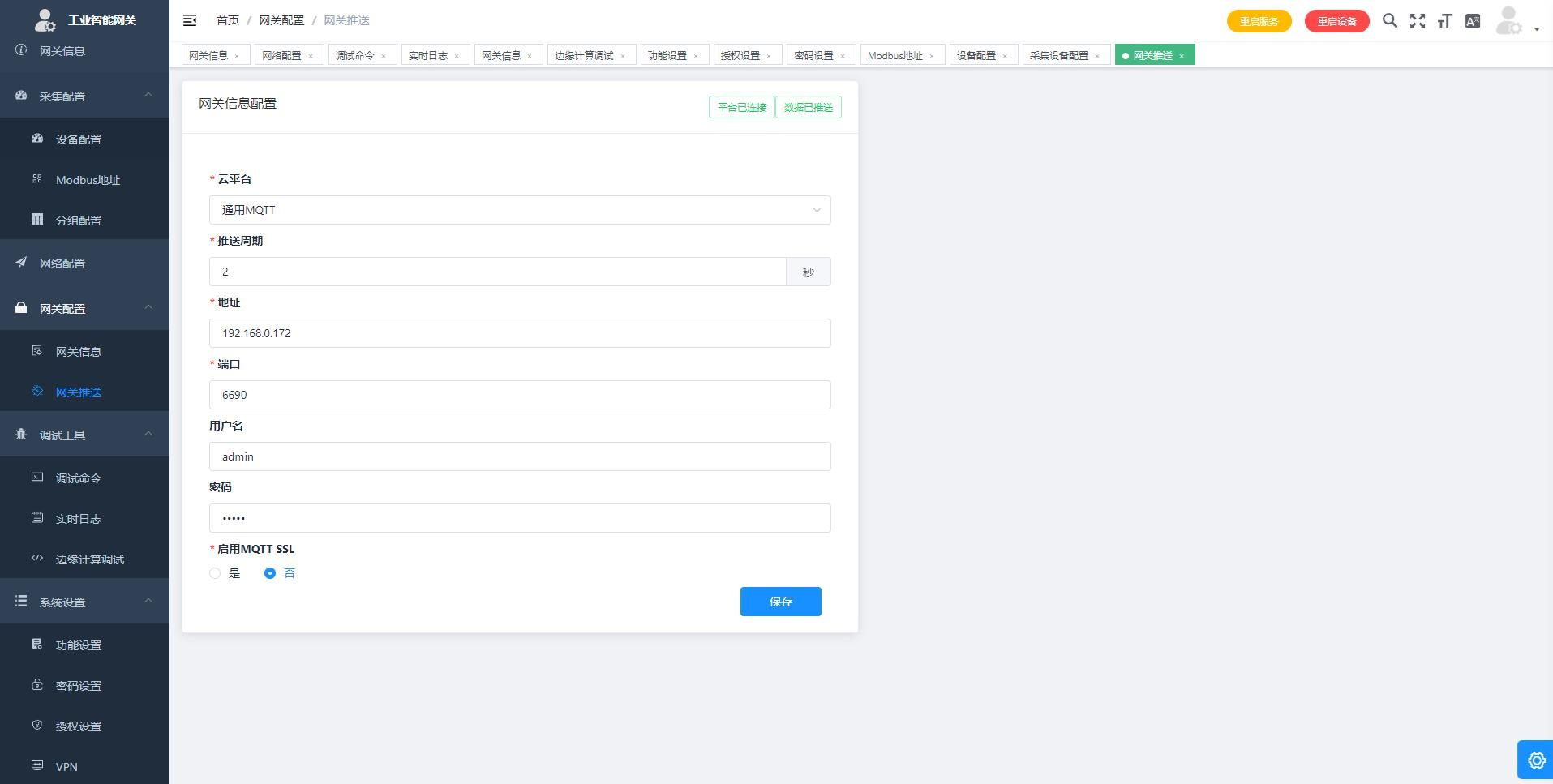

　　選擇【閘道器配置】->【閘道器推送】，配置雲平臺協議、推送週期、雲平臺地址、埠、使用者名稱和密碼等資訊。配置資訊如下圖：

　　重啟裝置!!!可以在【排程工具】->【實時日誌】檢視網關係統執行狀態。

4.   iNeuOS工業網際網路作業系統配置

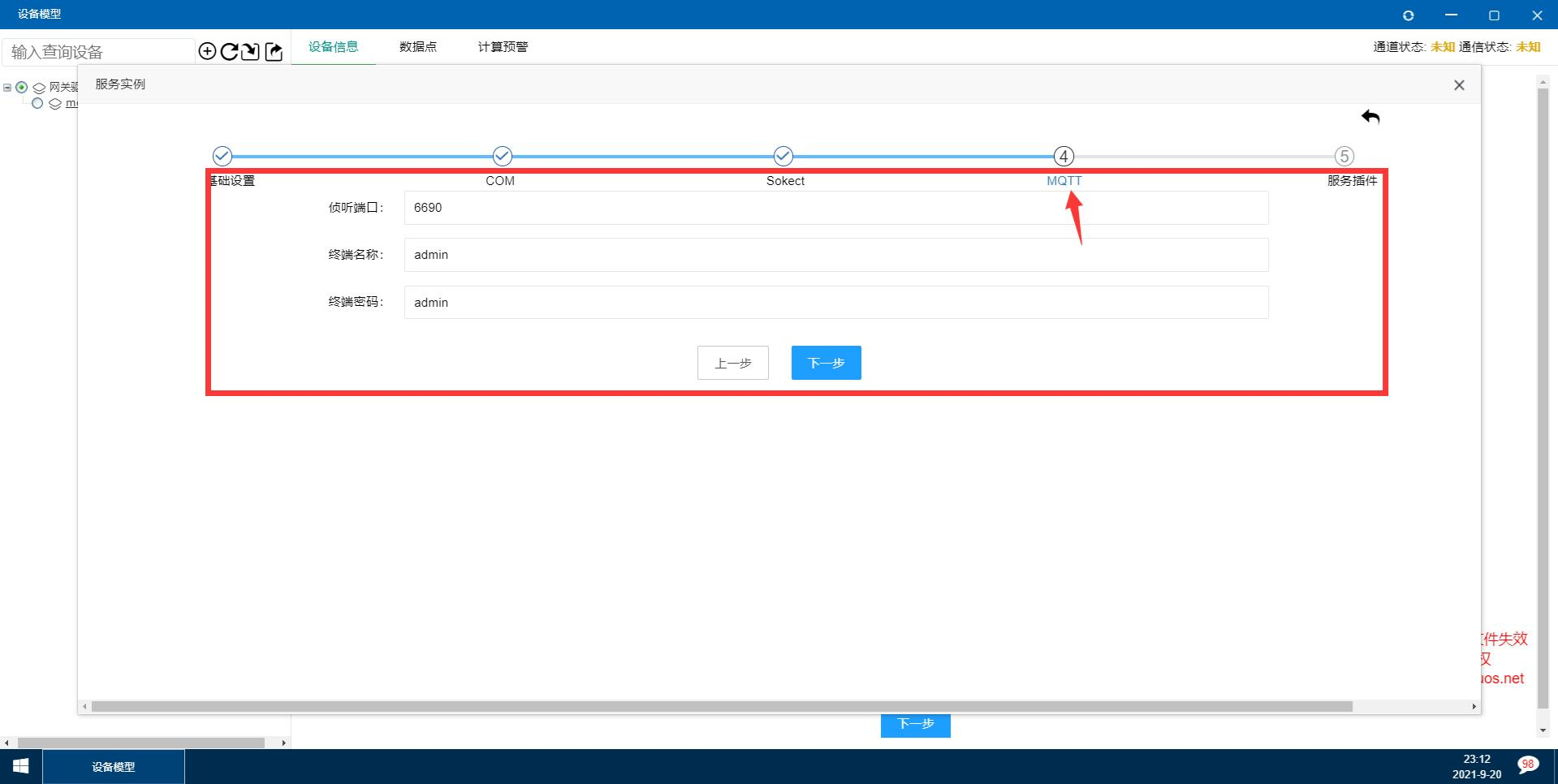

　　下載iNeuOS離線安裝包，安裝過程參見：一鍵部署。進入系統後，選擇桌面【裝置模型】，單擊左上角小加號圖示，增加一個新的裝置。選擇【服務例項】後面的【編輯】按鈕連結，配置MQTT協議，如下圖：

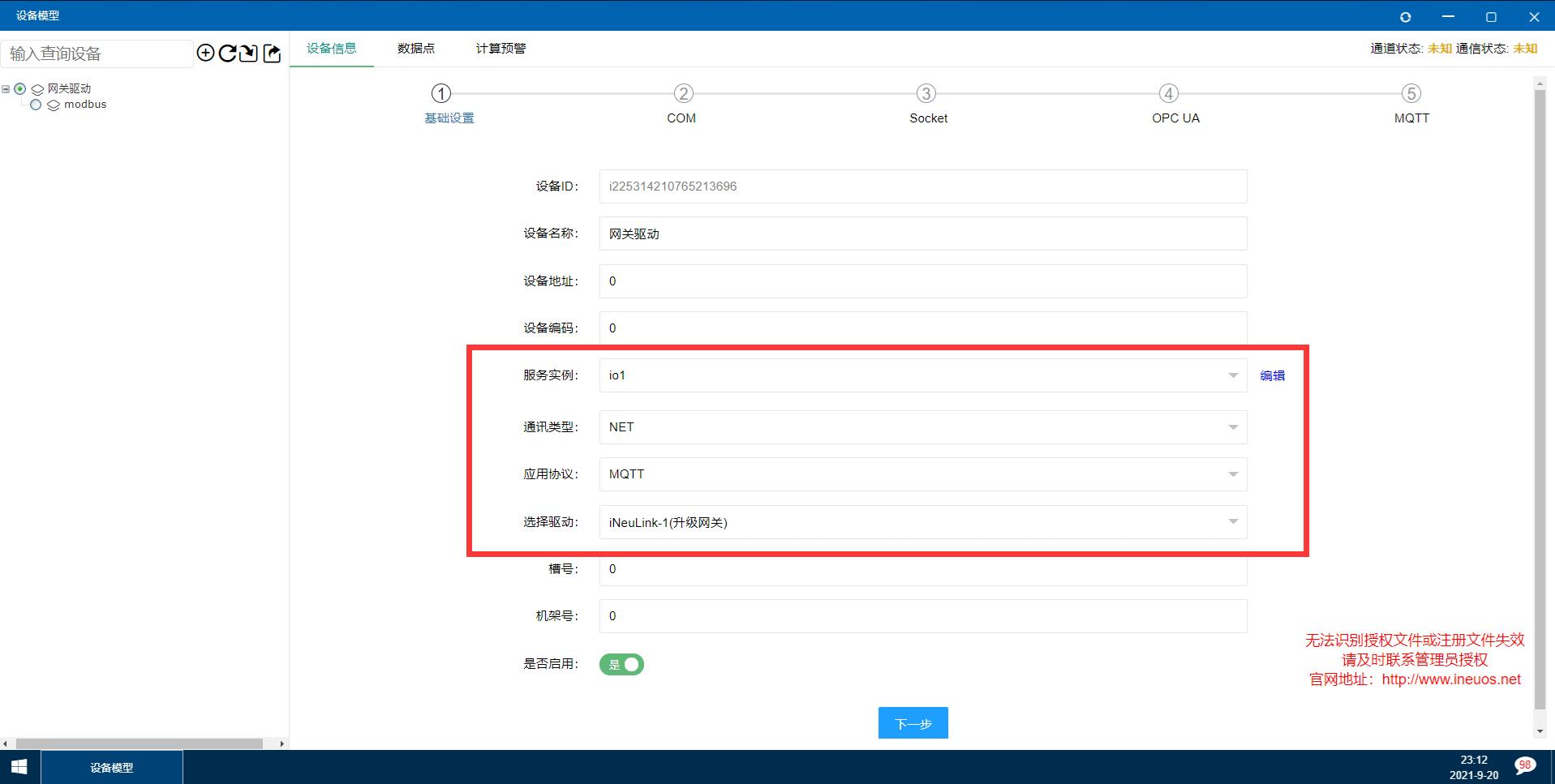

　　選擇配置好的【服務例項】，並且配置通訊型別、應用協議和選擇驅動等，配置如下圖：

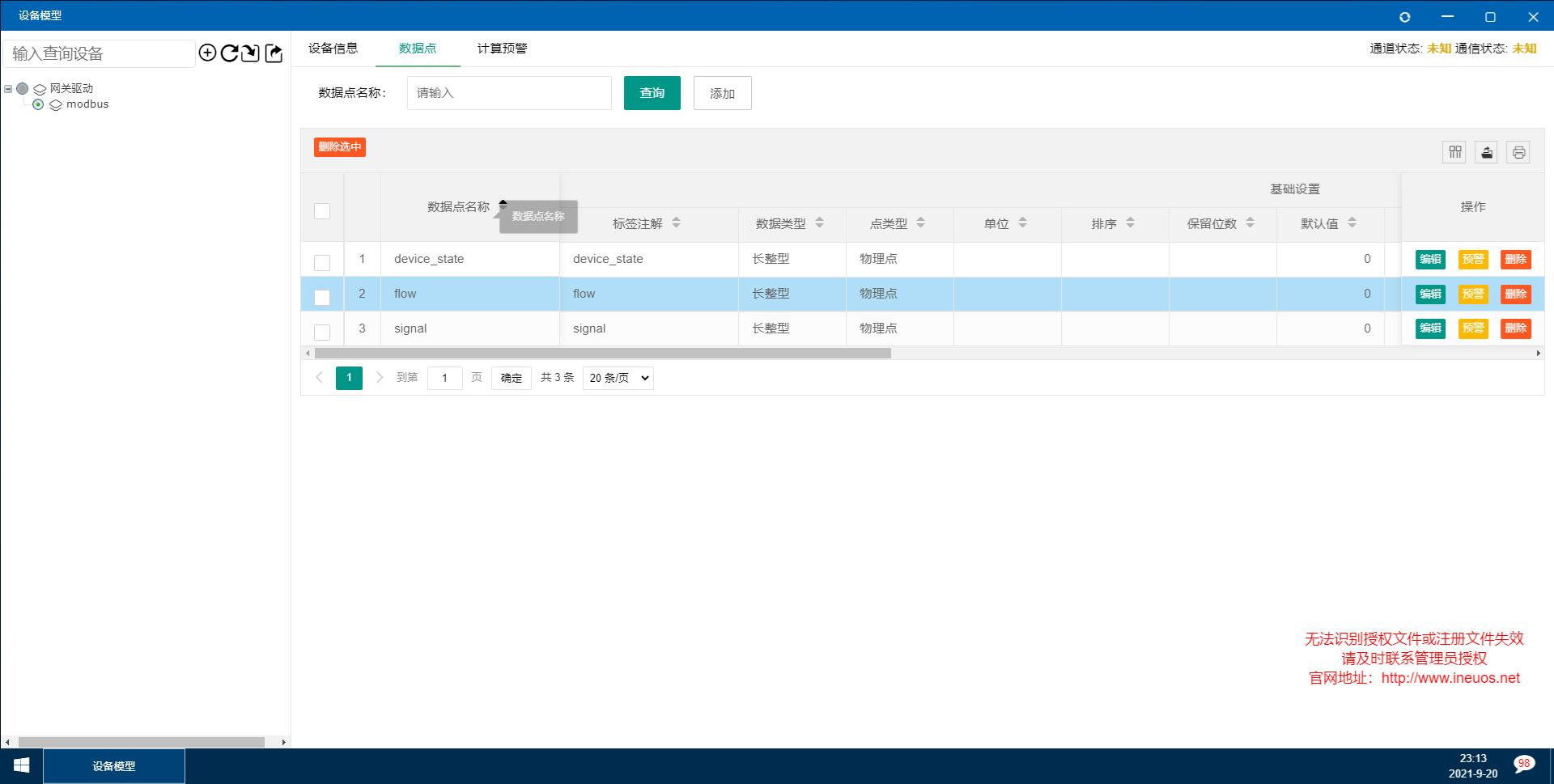

　　選擇左上角旋轉圖示，會重新啟動後臺服務，應用當前配置好的資訊。硬體閘道器與iNeuOS平臺第一次通訊時會同步閘道器的裝置和資料點資訊，會在當前iNeuOS裝置驅動下生成子裝置，在子裝置上會有iNeuKernel硬體閘道器的資料點資訊。如下圖：

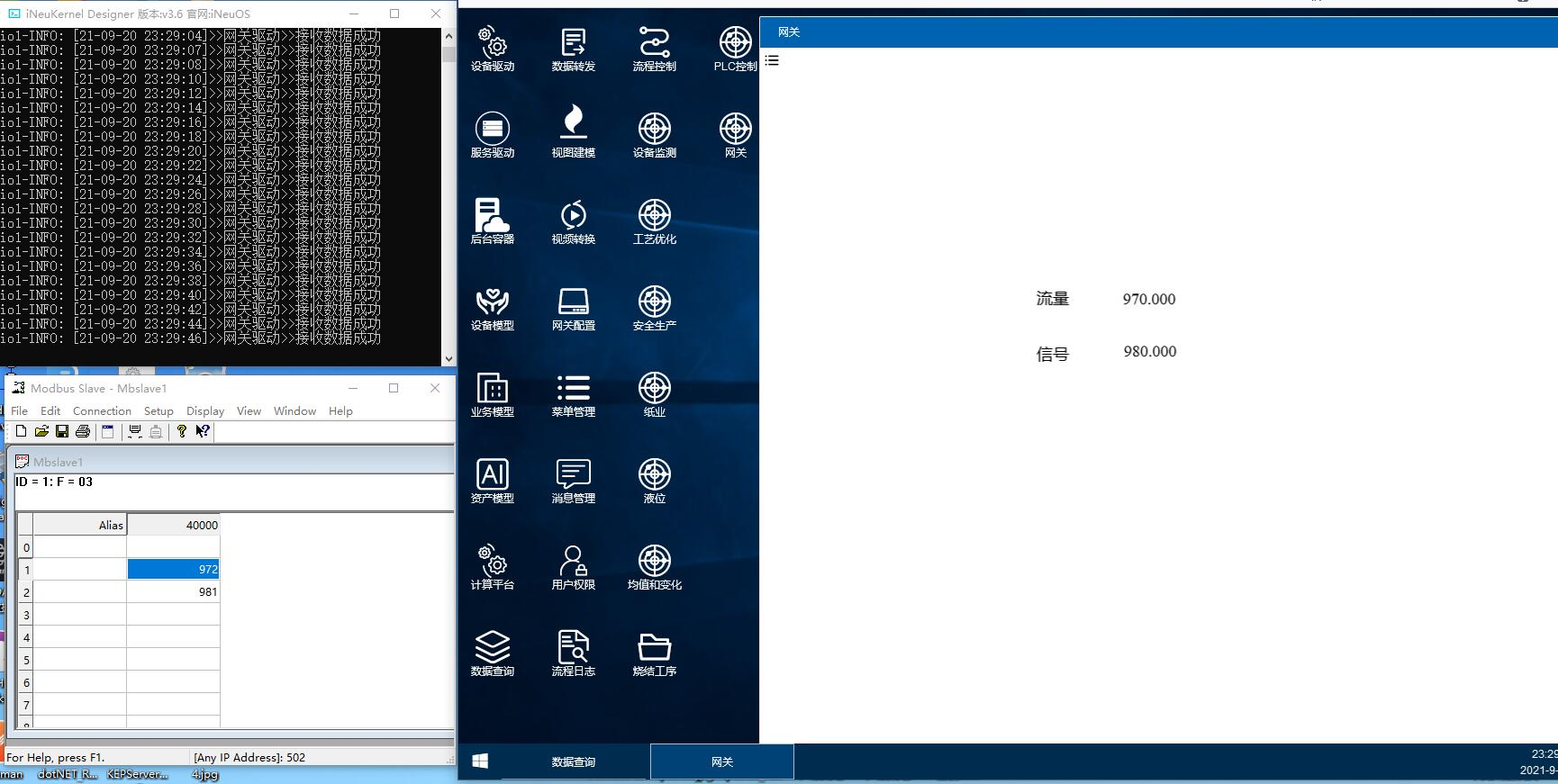

選擇【檢視建模】開發一個監測應用，繫結閘道器監測的資料點。應用效果，如下圖：
