本文基於 TiDB release-5.1進行分析，需要用到 Go 1.16以後的版本
轉載請宣告出處哦~，本篇文章釋出於luozhiyun的部落格：https://www.luozhiyun.com/archives/598
上一篇講解了 TiDB 的執行優化相關的內容，這篇我們繼續往下看，在獲取到執行優化結果之後如何執行整個計劃。
我們這裡還是使用一個簡單的例子：
CREATE TABLE student
(
id VARCHAR(31),
name VARCHAR(50),
age int,
key id_idx (id)
);
INSERT INTO student VALUES ('pingcap001', 'pingcap', 13);
select name from student where age>10;
我們直接看到 session/session.go 下的 ExecuteStmt() 方法 ：
func (s *session) ExecuteStmt(ctx context.Context, stmtNode ast.StmtNode) (sqlexec.RecordSet, error) {
...
compiler := executor.Compiler{Ctx: s}
// 制定查詢計劃以及優化
stmt, err := compiler.Compile(ctx, stmtNode)
...
// Execute the physical plan.
logStmt(stmt, s)
recordSet, err := runStmt(ctx, s, stmt)
...
return recordSet, nil
}
在上一篇講解了 compiler.Compile 制定會呼叫到 Optimize 制定邏輯計劃和物理計劃相關的程式碼，下面主要是講解 runStmt 這部分，它主要作用是根據制定好的執行計劃去 TiKV 中獲取相關的資料。
func runStmt(ctx context.Context, se *session, s sqlexec.Statement) (rs sqlexec.RecordSet, err error) {
...
// 校驗使用者使用 rollback、commit 這種顯示關閉事務的 SQL 中斷執行
err = se.checkTxnAborted(s)
if err != nil {
return nil, err
}
//執行 SQL，並返回 rs 結果集
rs, err = s.Exec(ctx)
se.updateTelemetryMetric(s.(*executor.ExecStmt))
sessVars.TxnCtx.StatementCount++
if rs != nil {
return &execStmtResult{
RecordSet: rs,
sql: s,
se: se,
}, err
}
//在執行完語句後，檢查是否該提交了
err = finishStmt(ctx, se, err, s)
if se.hasQuerySpecial() {
se.SetValue(ExecStmtVarKey, s.(*executor.ExecStmt))
} else {
s.(*executor.ExecStmt).FinishExecuteStmt(origTxnCtx.StartTS, err, false)
}
return nil, err
}
runStmt 這段程式碼中，我們直接進入到 Exec 繼續跟蹤執行相關程式碼。
func (a *ExecStmt) Exec(ctx context.Context) (_ sqlexec.RecordSet, err error) {
...
// 生成執行器
e, err := a.buildExecutor()
if err != nil {
return nil, err
}
ctx = a.setPlanLabelForTopSQL(ctx)
// 根據不同執行者進行不同的處理
if err = e.Open(ctx); err != nil {
terror.Call(e.Close)
return nil, err
}
...
return &recordSet{
executor: e,
stmt: a,
txnStartTS: txnStartTS,
}, nil
}
構建 Executor
我們在構建執行計劃的時候，會根據 SQL 語句生成各種各樣的運算元，所以這裡會根據運算元構建不同的 Executor ，然後再執行 Open 進行資料處理。
我們先看看生成執行器 buildExecutor ：
func (a *ExecStmt) buildExecutor() (Executor, error) {
ctx := a.Ctx
...
// 新建一個構造者
b := newExecutorBuilder(ctx, a.InfoSchema, a.Ti, a.SnapshotTS, a.ExplicitStaleness, a.TxnScope)
text := a.Text
if strings.Contains(text, "student") {
fmt.Println(text)
}
//根據執行計劃構建 Executor
e := b.build(a.Plan)
if b.err != nil {
return nil, errors.Trace(b.err)
}
...
return e, nil
}
這裡構建好的 ExecutorBuilder 會根據執行計劃構建 Executor。對於我們上面的查詢例子：
select name from student where age>10;
對於這個查詢條件來說生成的物理執行計劃大概是這樣：
TableReader(Table(student)->Sel([gt(test.student.age, 1)])->Limit)->Limit
最外層是一個 PhysicalLimit，內部是 PhysicalTableReader。所以在執行 executorBuilder 的 build 方法的時候會根據型別進行判斷進入到 buildLimit 中：
func (b *executorBuilder) build(p plannercore.Plan) Executor {
switch v := p.(type) {
case nil:
return nil
// 根據執行計劃型別進入不同的build方法中
case *plannercore.PhysicalTableReader:
return b.buildTableReader(v)
case *plannercore.PhysicalLimit:
return b.buildLimit(v)
...
default:
if mp, ok := p.(MockPhysicalPlan); ok {
return mp.GetExecutor()
}
b.err = ErrUnknownPlan.GenWithStack("Unknown Plan %T", p)
return nil
}
}
這裡的執行計劃的型別有好幾十種，我這裡先看看 buildLimit，其他方法感興趣的可以自己去看看。
func (b *executorBuilder) buildLimit(v *plannercore.PhysicalLimit) Executor {
// 獲取子計劃的Executor
childExec := b.build(v.Children()[0])
if b.err != nil {
return nil
}
n := int(mathutil.MinUint64(v.Count, uint64(b.ctx.GetSessionVars().MaxChunkSize)))
base := newBaseExecutor(b.ctx, v.Schema(), v.ID(), childExec)
base.initCap = n
// 構建 limit executor
e := &LimitExec{
baseExecutor: base,
begin: v.Offset,
end: v.Offset + v.Count,
}
...
return e
}
buildLimit 會獲取子計劃的 Executor，然後構建 limit executor。這裡子計劃就是 PhysicalTableReader，所以再次進入到 build 方法中會呼叫 buildTableReader 進行構建：
func (b *executorBuilder) buildTableReader(v *plannercore.PhysicalTableReader) Executor {
...
// 先構建一個無範圍的 TableReaderExecutor
ret, err := buildNoRangeTableReader(b, v)
if err != nil {
b.err = err
return nil
}
// 通過遞迴執行計劃來更新TableReaderExecutor範圍
ts := v.GetTableScan()
ret.ranges = ts.Ranges
sctx := b.ctx.GetSessionVars().StmtCtx
sctx.TableIDs = append(sctx.TableIDs, ts.Table.ID)
// 如果不使用動態分割槽進行修建則直接返回
if !b.ctx.GetSessionVars().UseDynamicPartitionPrune() {
return ret
}
...
return ret
}
這裡先是呼叫 buildNoRangeTableReader 函式構建一個無範圍的 TableReaderExecutor，然後呼叫 GetTableScan 遞迴執行計劃獲取 table plan 的 PhysicalTableScan，然後從中獲取 Ranges 填充 Executor 的範圍。
傳送請求給 TiKV
這裡獲取到 Executor 之後繼續回到 ExecStmt 的 Exec 中 執行 Executor 的 Open 方法：
func (e *LimitExec) Open(ctx context.Context) error {
// 遍歷子 Executor 執行其 Open 方法
if err := e.baseExecutor.Open(ctx); err != nil {
return err
}
e.childResult = newFirstChunk(e.children[0])
e.cursor = 0
e.meetFirstBatch = e.begin == 0
return nil
}
需要注意的是，我們上面的查詢中，先是構建的 LimitExec ，它裡面封裝的才是 TableReaderExecutor ，所以它繼續會呼叫到 TableReaderExecutor 的 Open 方法中。
func (e *TableReaderExecutor) Open(ctx context.Context) error {
...
firstPartRanges, secondPartRanges := distsql.SplitRangesAcrossInt64Boundary(e.ranges, e.keepOrder, e.desc, e.table.Meta() != nil && e.table.Meta().IsCommonHandle)
...
// 將 firstPartRanges 進行執行，請求TiKV並獲取返回的結果
firstResult, err := e.buildResp(ctx, firstPartRanges)
if err != nil {
e.feedback.Invalidate()
return err
}
// 當 secondPartRanges 沒有時，直接將第一部分結果進行整合
if len(secondPartRanges) == 0 {
e.resultHandler.open(nil, firstResult)
return nil
}
// 當 secondPartRanges 存在值時，請求TiKV並獲取返回的結果
var secondResult distsql.SelectResult
//傳送請求
secondResult, err = e.buildResp(ctx, secondPartRanges)
if err != nil {
e.feedback.Invalidate()
return err
}
// 將兩部分的結果進行整合
e.resultHandler.open(firstResult, secondResult)
return nil
}
SplitRangesAcrossInt64Boundary 其實就是將 ranges 列表進行拆分，通過看註釋：
// SplitRangesAcrossInt64Boundary split the ranges into two groups:
// 1. signedRanges is less or equal than MaxInt64
// 2. unsignedRanges is greater than MaxInt64
//
// We do this because every key of tikv is encoded as an int64. As a result, MaxUInt64 is small than zero when
// interpreted as an int64 variable.
//
// This function does the following:
// 1. split ranges into two groups as described above.
// 2. if there's a range that straddles the int64 boundary, split it into two ranges, which results in one smaller and
// one greater than MaxInt64.
我們可以知道，因為 tikv 的每個 key 都是 int64，所以像 UInt64 這個無符號型別的最大值其實是大於 Int64 的，所以需要進行拆分。拆分的結果分為兩部分，signedRanges 表示的是小於等於 MaxInt64 的集合，unsignedRanges 表示的是大於 MaxInt64 集合。
接下來會呼叫 buildResp 構建 kv.Request，然後呼叫 SelectResult 向 kv client 傳送請求返回 SelectResult 結構體：
func (e *TableReaderExecutor) buildResp(ctx context.Context, ranges []*ranger.Range) (distsql.SelectResult, error) {
...
// build Request
kvReq, err := e.buildKVReq(ctx, ranges)
if err != nil {
return nil, err
}
e.kvRanges = append(e.kvRanges, kvReq.KeyRanges...)
// sends a DAG request, returns SelectResult
result, err := e.SelectResult(ctx, e.ctx, kvReq, retTypes(e), e.feedback, getPhysicalPlanIDs(e.plans), e.id)
if err != nil {
return nil, err
}
return result, nil
}
返回的 SelectResult 可以認為它是一個迭代器，因為下層是有很多 TiKV ，然後每個結果是一個 PartialResult，所以也可以說它是 PartialResult 的迭代器。
type SelectResult interface {
// NextRaw gets the next raw result.
NextRaw(context.Context) ([]byte, error)
// Next reads the data into chunk.
Next(context.Context, *chunk.Chunk) error
// Close closes the iterator.
Close() error
}
SelectResult 這個介面，代表了一次查詢的所有結果的抽象，計算是以 Region 為單位進行，所以這裡全部結果會包含所有涉及到的 Region 的結果。通過 SelectResult 的 next 方法可以拿到下一個 PartialResult 。
在 buildResp 方法中呼叫 SelectResult 方法裡面最後會呼叫到 DistSQL 包提供的 Select API：
func Select(ctx context.Context, sctx sessionctx.Context, kvReq *kv.Request, fieldTypes []*types.FieldType, fb *statistics.QueryFeedback) (SelectResult, error) {
...
resp := sctx.GetClient().Send(ctx, kvReq, sctx.GetSessionVars().KVVars, sctx.GetSessionVars().StmtCtx.MemTracker, enabledRateLimitAction)
if resp == nil {
err := errors.New("client returns nil response")
return nil, err
}
...
return &selectResult{
label: "dag",
resp: resp,
rowLen: len(fieldTypes),
fieldTypes: fieldTypes,
ctx: sctx,
feedback: fb,
sqlType: label,
memTracker: kvReq.MemTracker,
encodeType: encodetype,
storeType: kvReq.StoreType,
}, nil
}
它提供了向 TiKV Client 傳送請求並構建 selectResult 能力。

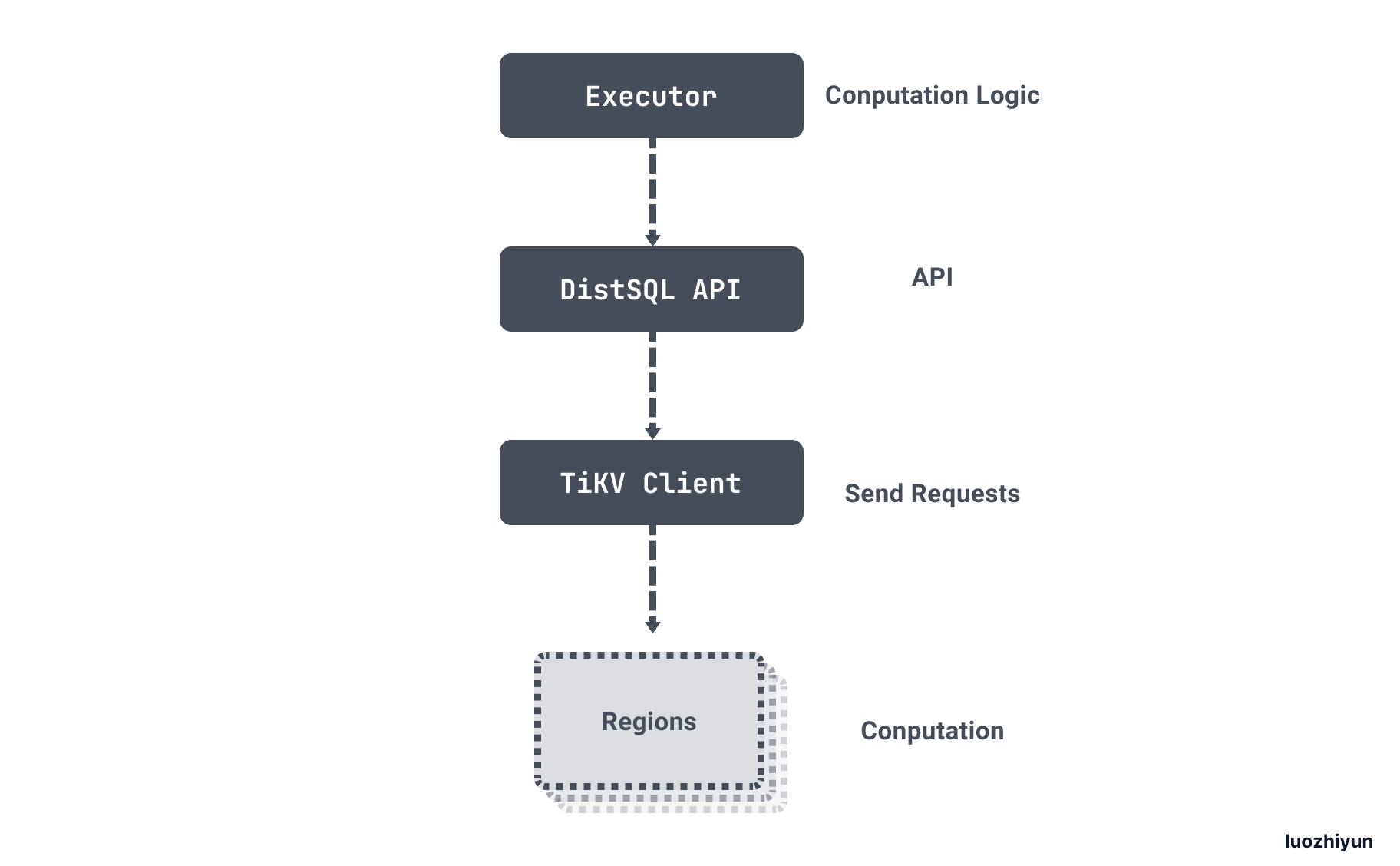

用一張官方的圖來說明一下整個查詢過程：
獲取 TiKV 資料
我們繼續順著 Select 方法裡面 Send 方法往下看。
func (c *CopClient) Send(ctx context.Context, req *kv.Request, variables interface{}, sessionMemTracker *memory.Tracker, enabledRateLimitAction bool) kv.Response {
...
ranges := NewKeyRanges(req.KeyRanges)
// 根據ranges構建task
tasks, err := buildCopTasks(bo, c.store.GetRegionCache(), ranges, req)
if err != nil {
return copErrorResponse{err}
}
// 構建 copIterator
it := &copIterator{
store: c.store,
req: req,
concurrency: req.Concurrency,
finishCh: make(chan struct{}),
vars: vars,
memTracker: req.MemTracker,
replicaReadSeed: c.replicaReadSeed,
rpcCancel: tikv.NewRPCanceller(),
resolvedLocks: util.NewTSSet(5),
}
it.tasks = tasks
// 設定並行度
if it.concurrency > len(tasks) {
it.concurrency = len(tasks)
}
if it.concurrency < 1 {
it.concurrency = 1
}
// 設定限流器和傳輸資料的 channel
if it.req.KeepOrder {
it.sendRate = util.NewRateLimit(2 * it.concurrency)
// 如果要求有序，那麼就不用全域性的 chanel
it.respChan = nil
} else {
capacity := it.concurrency
if enabledRateLimitAction {
capacity = it.concurrency * 2
}
// 如果無序，那麼會將response資料放入到全域性的 channel 中
it.respChan = make(chan *copResponse, capacity)
it.sendRate = util.NewRateLimit(it.concurrency)
}
it.actionOnExceed = newRateLimitAction(uint(it.sendRate.GetCapacity()))
if sessionMemTracker != nil {
sessionMemTracker.FallbackOldAndSetNewAction(it.actionOnExceed)
}
if !it.req.Streaming {
ctx = context.WithValue(ctx, tikv.RPCCancellerCtxKey{}, it.rpcCancel)
}
// 啟動多個 goroutine 獲取 response
it.open(ctx, enabledRateLimitAction)
return it
}
首先是呼叫 buildCopTasks 構建 coprocessor task。在呼叫 buildCopTasks 的時候會傳入 RegionCache，因為我們的資料可能會分佈在多個 region 中，所以我們可以根據它找到有哪些 region 包含了一個 key range 範圍內的資料。然後按照 region 的 range 把 key range list 進行切分構建好 coprocessor task 返回。
獲取到 task 列表之後會建立 copIterator， 是 kv.Response介面的實現，需要實現對應 Next方法，在上層呼叫 Next 的時候，返回一個 coprocessor response ，上層通過多次呼叫 Next 方法，獲取多個 coprocessor response，直到所有結果獲取完。
type Response interface {
// Next returns a resultSubset from a single storage unit.
// When full result set is returned, nil is returned.
Next(ctx context.Context) (resultSubset ResultSubset, err error)
// Close response.
Close() error
}

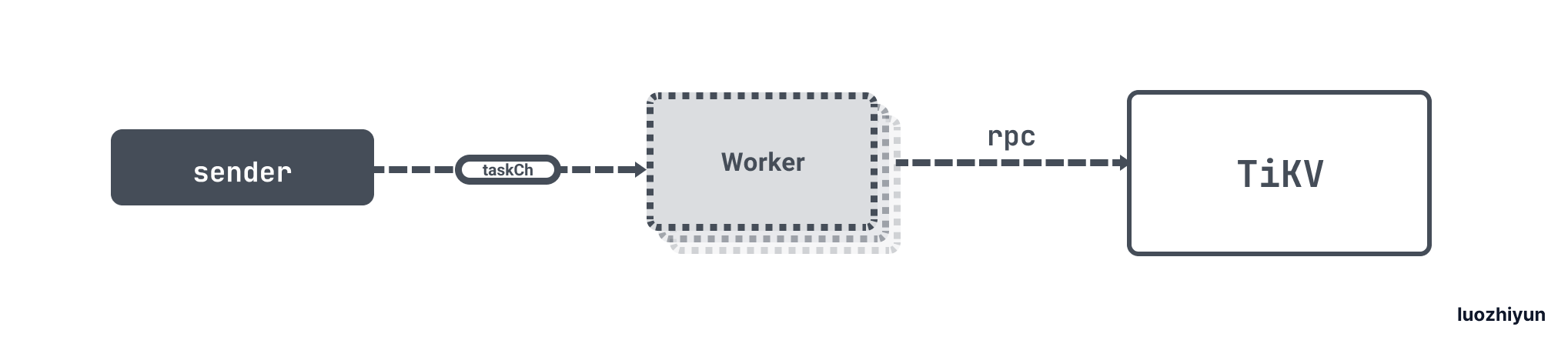

為了增大並行度，在呼叫 open 的時候構造多個 goroutine 充當 worker 來執行 task，多個 worker 從這一個 channel 讀取 task，執行完成後，把結果發到 response channel，通過設定 worker 的數量控制併發度 。
需要注意的是在呼叫 open 執行 task 之前會校驗 task 是不是有序的，如果是有序的，那麼 worker 執行完 task 之後就不能直接放入到 response channel 中了，因為併發結果是無序的。所以通過給每一個 task 建立一個 channel，把 response 傳送到這個 task 自己的 response channel 裡，Next 的時候，就可以按照 task 的順序獲取 response，保證結果的有序。
下面我們來看看實現細節。先來看看 buildCopTasks：
func buildCopTasks(bo *Backoffer, cache *RegionCache, ranges *KeyRanges, req *kv.Request) ([]*copTask, error) {
...
rangesLen := ranges.Len()
//找到有哪些 region 包含了一個 key range 範圍內的資料
locs, err := cache.SplitKeyRangesByLocations(bo, ranges)
if err != nil {
return nil, errors.Trace(err)
}
var tasks []*copTask
//根據返回的 LocationKeyRanges 來構建 task
for _, loc := range locs {
// 這裡是因為一個 region 裡面可能也包含多個 Range
rLen := loc.Ranges.Len()
for i := 0; i < rLen; {
nextI := mathutil.Min(i+rangesPerTask, rLen)
tasks = append(tasks, &copTask{
region: loc.Location.Region,
ranges: loc.Ranges.Slice(i, nextI),
respChan: make(chan *copResponse, 2),
cmdType: cmdType,
storeType: req.StoreType,
})
i = nextI
}
}
...
return tasks, nil
}
這裡我們看到 buildCopTasks 裡面會根據傳入的 RegionCache 來對 ranges 進行拆分，返回的 LocationKeyRanges 物件裡面包含了 KeyRanges ，因為一個 region 裡面可能也包含多個 Range，所以這裡用了兩層 for 迴圈進行遍歷，建立好 task 之後返回。
我們再回到 Send 方法中，繼續往下看 open 方法：
func (it *copIterator) open(ctx context.Context, enabledRateLimitAction bool) {
taskCh := make(chan *copTask, 1)
it.wg.Add(it.concurrency)
// 根據併發數建立 worker
for i := 0; i < it.concurrency; i++ {
worker := &copIteratorWorker{
taskCh: taskCh,
wg: &it.wg,
store: it.store,
req: it.req,
respChan: it.respChan,
finishCh: it.finishCh,
vars: it.vars,
kvclient: tikv.NewClientHelper(it.store.store, it.resolvedLocks),
memTracker: it.memTracker,
replicaReadSeed: it.replicaReadSeed,
actionOnExceed: it.actionOnExceed,
}
go worker.run(ctx)
}
taskSender := &copIteratorTaskSender{
taskCh: taskCh,
wg: &it.wg,
tasks: it.tasks,
finishCh: it.finishCh,
sendRate: it.sendRate,
}
taskSender.respChan = it.respChan
it.actionOnExceed.setEnabled(enabledRateLimitAction)
failpoint.Inject("ticase-4171", func(val failpoint.Value) {
if val.(bool) {
it.memTracker.Consume(10 * MockResponseSizeForTest)
it.memTracker.Consume(10 * MockResponseSizeForTest)
}
})
// 建立 sender
go taskSender.run()
}
這裡我們看到了分別會建立兩類 goroutine，一種是 worker 一種是 sender。
我們先來看看 sender：
func (sender *copIteratorTaskSender) run() {
for _, t := range sender.tasks {
// 使用限流器控制頻率
exit := sender.sendRate.GetToken(sender.finishCh)
if exit {
break
}
// 傳送task到taskCh中
exit = sender.sendToTaskCh(t)
if exit {
break
}
}
//傳送完畢之後關閉 channel
close(sender.taskCh)
// Wait for worker goroutines to exit.
sender.wg.Wait()
if sender.respChan != nil {
close(sender.respChan)
}
}
sender 會將所有的 task 放入到 taskCh 中，傳送完畢之後關閉 channel。下面再來看看 worker：
func (worker *copIteratorWorker) run(ctx context.Context) {
defer func() {
failpoint.Inject("ticase-4169", func(val failpoint.Value) {
if val.(bool) {
worker.memTracker.Consume(10 * MockResponseSizeForTest)
worker.memTracker.Consume(10 * MockResponseSizeForTest)
}
})
worker.wg.Done()
}()
for task := range worker.taskCh {
respCh := worker.respChan
// 這裡是需要排序的時候為空，那麼為每個 task 都建立一個 respChan
if respCh == nil {
respCh = task.respChan
}
// 傳送rpc請求
worker.handleTask(ctx, task, respCh)
if worker.respChan != nil {
// 傳送 finCopResp 到 respCh 中，告訴copIterator有一個task已經執行完畢了
worker.sendToRespCh(finCopResp, worker.respChan, false)
}
close(task.respChan)
if worker.vars != nil && worker.vars.Killed != nil && atomic.LoadUint32(worker.vars.Killed) == 1 {
return
}
select {
case <-worker.finishCh:
return
default:
}
}
}
worker 主要是處理 sender 傳送過來的 taskCh 資料，通過遍歷 taskCh 獲取 task 之後呼叫 handleTask 傳送 rpc 請求，返回的資料會放入到 respCh 中。需要注意這裡如果是有序的 task ，那麼 worker.respChan 為空，然後會為每個 task 建立一個 respChan，在獲取資料的時候會根據每個 task 的 respChan 資料來做排序。
下面我們再來看看怎麼獲取資料：
上面我們也提到了，copIterator 其實就是一個迭代器，獲取資料是通過呼叫 copIterator 的 Next 方法獲取：
func (it *copIterator) Next(ctx context.Context) (kv.ResultSubset, error) {
var (
resp *copResponse
ok bool
closed bool
)
...
// 如果資料不需要排序，那麼直接從 respChan 中獲取資料
if it.respChan != nil {
// Get next fetched resp from chan
resp, ok, closed = it.recvFromRespCh(ctx, it.respChan)
if !ok || closed {
it.actionOnExceed.close()
return nil, nil
}
// 表示讀到 respChan 最後一個數據
if resp == finCopResp {
it.actionOnExceed.destroyTokenIfNeeded(func() {
it.sendRate.PutToken()
})
return it.Next(ctx)
}
} else {
for {
if it.curr >= len(it.tasks) {
// Resp will be nil if iterator is finishCh.
it.actionOnExceed.close()
return nil, nil
}
// 如果資料是有序的，那麼從 task 的 respChan 獲取資料
task := it.tasks[it.curr]
resp, ok, closed = it.recvFromRespCh(ctx, task.respChan)
if closed {
return nil, nil
}
if ok {
break
}
it.actionOnExceed.destroyTokenIfNeeded(func() {
it.sendRate.PutToken()
})
it.tasks[it.curr] = nil
it.curr++
}
}
if resp.err != nil {
return nil, errors.Trace(resp.err)
}
err := it.store.CheckVisibility(it.req.StartTs)
if err != nil {
return nil, errors.Trace(err)
}
return resp, nil
}
獲取資料根據是否有序也是分為兩種，無序的資料直接從 copIterator 的 respChan 中獲取資料，如果是有序的，那麼需要獲取到 task 裡面的 respChan 來獲取資料。
Reference
https://blog.minifish.org/posts/tidb4/
https://zhuanlan.zhihu.com/p/337939383
https://pingcap.com/zh/blog/mpp-smp-tidb
https://pingcap.com/zh/blog/tikv-source-code-reading-14
https://pingcap.com/zh/blog/tidb-source-code-reading-19
