以真實裝置為模型，搭建出裝置面板，並實時獲取裝置執行引數，顯示在裝置面板上，這相比於純數值的裝置監控系統顯得更加生動直觀。今天我們就在HT for Web的3D技術上完成裝置面板的搭建。

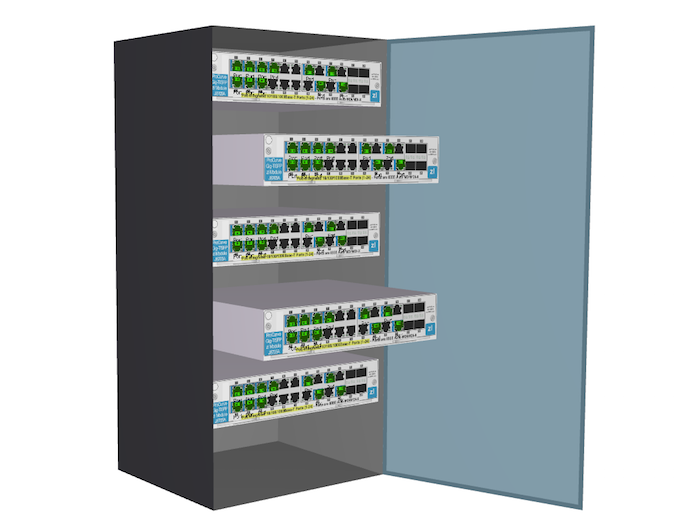

我們今天模擬的裝置是機房裝置，先來目睹下最終效果：
我來解釋下這個模型，一個帶有透明玻璃門的機櫃，機櫃裡裝有5臺裝置，門可以開合，裝置可以插拔，那麼我麼該如何搭建這樣的裝置呢？方法不難，我們一步一步來。

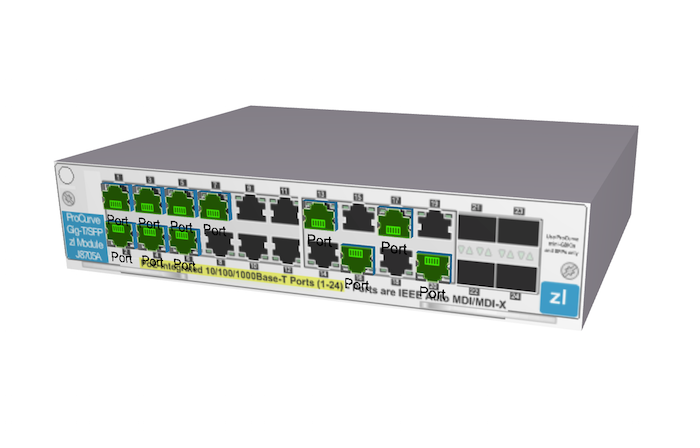

我們先從裝置開始，裝置的示意圖如下：
看起來有模有樣的，其實呢，它就是一個長方體，然後在長方體的正面貼上一張圖片，這樣子裝置的殼就出來了，建立程式碼如下：
var node = createNode([0, 0, 0], [475, 100, 0]);
node.s({
'front.image': 'panel',
'all.color': '#E6DEEC'
});
node.setToolTip('Double click to pop the server’);
其中設定裝置的正面圖片的方法是通過設定節點的front.image樣式屬性來實現的，在程式碼中將front.image屬性設定為’panel’，而’panel’屬性是已經通過ht.Default.setImage()方法註冊了的圖片的別名，在程式碼中還設定了長方體各個面的顏色和滑鼠懸停時的提示語。
在程式碼中還呼叫了createNode()的方法，該方法並沒有做什麼特殊的操作，只是將建立3D拓撲節點的程式碼封裝起來，精簡程式碼，避免相同的程式碼重複書寫，具體的封裝如下：
/**
* 建立3D拓撲節點，並新增到dataModel中
* @param p3 {array} 位置資訊
* @param s3 {array} 長寬高資訊
* @returns {ht.Node} 3D拓撲節點
*/
function createNode(p3, s3) {
var node = new ht.Node();
node.s({
'shape' : 'rect'
});
node.p3(p3);
node.s3(s3);
dataModel.add(node);
return node;
}
該方法通過傳入位置資訊和大小資訊創建出一個3D拓撲節點，並新增到dataModel中，最後返回該節點物件。
剛剛我們只是建立了裝置的外殼而已，在裝置上又部分埠是被被佔用的，所以接下來我們要做的就是填充裝置埠，仔細看了下裝置的埠形狀，發現形狀是不規則的呢，那麼裝置埠該如何填充呢？我們只需要找一個和埠形狀一樣的圖片貼在長方體的正面，然後套在裝置上就可以了，具體的實現如下：
/**
* 建立埠節點，並吸附到指定的節點上
* @param indexes {array} 埠位置資訊
* @param host {ht.Node} 被吸附的節點物件
*/
function createPort(indexes, host) {
var p3 = host.p3(),
s3 = host.s3(),
x = -s3[0] / 2,
y = 100 / 2 + p3[1],
z = 1 + s3[2] / 2;
indexes.forEach(function(index) {
var port = new ht.Node();
port.setName('Port');
port.s({
'front.image' : 'port_green',
'all.light' : true
});
port.setHost(host);
port.setSize3d(28, 23, 10);
if (index % 2 === 0) {
var col = (index - 2) / 2;
port.setPosition3d(x + 67.5 + col * 32, y - 60.5, z);
port.s({
'front.uv' : [0, 1, 0, 0, 1, 0, 1, 1]
});
}
else {
var col = (index - 1) / 2;
port.setPosition3d(x + 67.5 + col * 32, y - 26.5, z);
}
dataModel.add(port);
});
}
在裝置上總共有20個埠，我們通過傳入的埠位置資訊來確定創建出來的節點位置，仔細觀察裝置埠可以發現，第二排的埠和第一排的埠方向不一樣，所以在建立第二排的埠時需要通過設定front.uv屬性來控制貼圖的翻轉，當然貼圖也是我們事先註冊好了的。

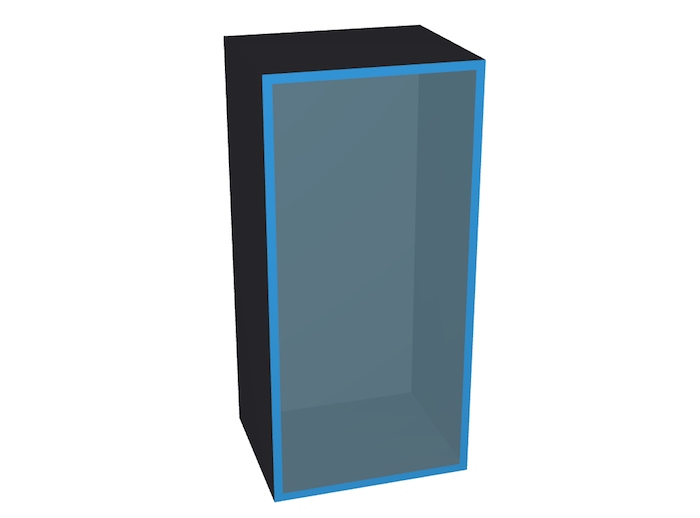

好了，到這裡我們的裝置模型就構建出來了，那麼接下來就是建立機櫃了，機櫃的建立就和裝置外殼的建立基本相似，不一樣的地方在於，機櫃有一個門，這個門有開合的功能，由於拓撲節點無法單獨對節點的某一面分離出來做旋轉操作，所以門必須是一個單獨的拓撲節點，我們先來看看機櫃的效果圖：
效果圖種，我們把門稍微裝飾了一下，在門的邊緣上加上了藍色的貼邊，讓門看起來更有質感，效果圖和思路都有了，程式碼自然而然就出來了，瞧瞧下面的程式碼，有一點點小複雜哦。
var h = 1000, w = 477, d = 400, k = 20;
// 建立機櫃
var main = createNode([0, 0, 0], [w, h, d]); main.s({
'all.color' : '#403F46',
'front.visible' : false
}); // 建立門
var face = new ht.Shape(),
s = {'all.visible' : false, 'front.visible' : true}; dataModel.add(face);
face.addPoint({x : -w / 2, y : d / 2 - 1});
face.addPoint({x : w / 2, y : d / 2 - 1});
face.addPoint({x : w + w / 2, y : d / 2 - 1});
face.setSegments([1, 2, 1]);
face.setTall(h);
face.setThickness(1);
face.s(s);
face.setHost(main); face.s({
'all.color' : 'rgba(0, 40, 60, 0.7)',
'all.reverse.flip' : true,
'all.transparent' : true,
'3d.movable' : false
});
face.face = true;
face.open = false;
face.angle = -Math.PI * 0.6;
face.setToolTip('Double click to open the door'); // 建立門的貼邊
var up = createNode([0, h / 2 - k / 2, d / 2], [w, k, 1], false, false).s(s),
down = createNode([0, -h / 2 + k / 2, d / 2], [w, k, 1], false, false).s(s),
right = createNode([w / 2 - k / 2, 0, d / 2], [k, h, 1], false, false).s(s),
left = createNode([-w / 2 + k / 2, 0, d / 2], [k, h, 1], false, false).s(s); up.setHost(face);
down.setHost(face);
left.setHost(face);
right.setHost(face);
程式碼的邏輯是這樣的，先建立一個長方體作為機櫃的外殼，然後將長方體的正面設定為隱藏，然後建立一個多邊形作為門，將門設為淺藍色半透明，最後建立4個藍色長方體貼到門的邊緣作為裝飾，如此一個機櫃就搭建完成了。
裝置模型有了，機櫃有了，接下來的工作就是將兩者合併起來，方法很簡單，就是建立裝置並將裝置吸附到機櫃上，具體的程式碼如下：
var num = 5,
start = 400;
for (var i = 0; i < num; i++) {
var y = start - 170 * i,
z = (d - 30) / 2;
var node = createNode([0, y, 0], [w - 2, 100, d - 30]);
node.s({
'front.image' : 'panel',
'all.color' : '#E6DEEC',
'all.reverse.cull' : true,
'3d.movable' : false
});
node.pop = false;
node.setToolTip('Double click to pop the server');
node.setHost(main);
createPort([1, 2, 3, 4, 5, 6, 7, 13, 16, 17, 20], node);
}
還記得前面構建裝置模型和機櫃門的程式碼中，我們對這兩個模型添加了滑鼠懸停時的提示內容，雙擊可以開啟門，雙擊可以抽出裝置，那麼我們現在就來實現這兩個效果，首先我們來分析下具體的實現方案：
雙擊的事件要新增在哪裡呢？對每個拓撲節點做監聽嗎？這是最直接的方法，但是這樣做的話，有多少節點將會有多少個對應的處理函式，而且同一型別的處理函式又是一樣的，那麼這就會導致系統資源的浪費，所以對每個節點做雙擊的監聽方案是不可取的，那麼我們該如何處理雙擊事件呢？我們可以換個角度思考，所有的節點都是新增到3D拓撲元件上的，那麼我們是否可以通過監聽3D拓撲元件的雙擊事件，然後通過事件物件獲取到對應的節點，然後通過判斷節點上設定的自定義標識屬性來做相應的處理，具體的程式碼如下：
// 監聽3D拓撲元件的dataDoubleClicked事件
g3d.onDataDoubleClicked = function(data, e, dataInfo) {
// 若果節點為門
if (data.face) {
// 遍歷所有吸附在機櫃下的節點
data.getHost().getAttaches().each(function(attach) {
// 如果節點狀態為彈出，則呼叫函式還原節點位置
if (attach.pop) {
toggleData(attach);
}
});
}
// 如果節點為埠節點，則觸發其所吸附裝置的雙擊事件
else if (data.a('port')) {
toggleData(data.getHost());
return;
}
toggleData(data);
};
閱讀上面的程式碼，大家會發現實現的方案和我們提到的方案不太一樣，我們通過監聽3D拓撲元件的dataDoubleClicked事件就可以直接獲取到被雙擊的節點物件，而無需我們自己通過事件物件獲取對應的節點物件，當然就監聽dataDoubleClicked事件了。
在程式碼中，我們呼叫了toggleData()方法來處理雙擊事件，具體的處理程式碼如下：
/**
* 節點雙擊處理函式
* @param data {ht.Node} 被雙擊的節點
*/
function toggleData(data) {
var angle = data.angle,
pop = data.pop; // 當前雙擊的物件為門
if (angle != null) {
if (anim) {
anim.stop(true);
}
var oldAngle = data.getRotation();
if (data.open) {
angle = -angle;
}
data.open = !data.open;
anim = ht.Default.startAnim({
action : function(t) {
data.setRotation(oldAngle + t * angle);
}
});
}
// 當前雙擊的物件為裝置
else if (pop != null) {
if (anim) {
anim.stop(true);
}
var p3 = data.p3(),
s3 = data.s3(),
dist = (pop ? -s3[2] : s3[2]) / 2;
data.pop = !data.pop;
anim = ht.Default.startAnim({
action : function(t) {
data.p3(p3[0], p3[1], p3[2] + t * dist);
}
});
}
}
在程式碼中，根據節點預設的不同的屬性值來確認該做什麼處理，如果節點物件是門的話，則通過ht.Default.startAnim()方法緩慢的修改門的rotation；如果節點物件是裝置的話，則緩慢修改裝置的position。
到這裡，今天的Demo的所有表現和功能就完成了，今天的內容中有設計到節點的style應用，我沒有做深入的講解，後續會給大家一一介紹，感興趣的朋友可以通過HT for Web的樣式手冊來了解更多的內容。
下面附上今天的Demo原始碼及視訊。
我已經把今天的Demo上傳至官網了，感興趣的朋友可以點選這裡訪問。
http://v.youku.com/v_show/id_XMTMwNTY2ODE0NA==.html
